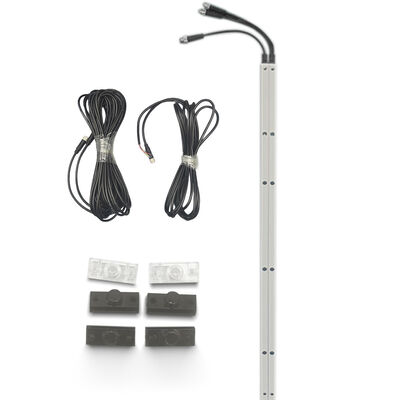

JUTAI CG15-8L12 Αισθητήρας Ασφαλείας Πλέγματος 8 Δεσμών Mini με Εμβέλεια Ανίχνευσης 12m και Προστασία IP67 για Βιομηχανικές Πόρτες

Το JUTAI CG15-8L12 είναι ένα αποδοτικό χώρο φωτοηλεκτρικό φράγμα ασφαλείας συστήματος εισόδου εργοστασίου που έχει σχεδιαστεί για γρήγορες πόρτες κυλίνδρων, πόρτες γκαράζ, πόρτες ψυκτικού αποθήκευσης, διατομικές πόρτες,Κεραμίδια και πόρτες αποβάθρων φόρτωσης.

Χρησιμοποιεί ένα σύστημα ανίχνευσης υπέρυθρου 8 ακτίνων σε συνδυασμό με τεχνολογία διασταυρούμενης ανίχνευσης για να σχηματίσει ένα ευρύτερο προστατευτικό πλέγμα στην πόρτα.Πεζός ή άλλο εμπόδιο διακόπτει το υπέρυθρο δίκτυο, ο δέκτης αλλάζει αμέσως την κατάσταση εξόδου του ρελέ και στέλνει ένα σήμα ασφαλείας στον χειριστή πόρτας.

Ο CG15-8L12 είναι ιδιαίτερα κατάλληλος για έργα που απαιτούν έναν αποδοτικό σε χώρο αισθητήρα ασφαλείας τύπου Grid Mini.Παρέχει μια εναλλακτική λύση για τους κατασκευαστές συστημάτων εισόδου εργοστασίου και τους ενοποιητές συστημάτων που αναζητούν ένα λεπτό προφίλ, αισθητήρας προστασίας πόρτας μακρινής απόστασης και ανθεκτικός στις καιρικές συνθήκες.

Σε αντίθεση με ένα βασικό σύστημα φωτοκύτταρων παράλληλης ακτίνας, το CG15-8L12 συνδυάζει οριζόντιες και διασταυρούμενες υπέρυθρες ακτίνες για να δημιουργήσει ένα πυκνότερο προστατευτικό πλέγμα ανίχνευσης.

Ο σχεδιασμός αυτός συμβάλλει στη μείωση των τυφλών περιοχών μεταξύ των μεμονωμένων οπτικών σημείων και βελτιώνει την ανίχνευση αντικειμένων σε όλο το άνοιγμα του συστήματος εισόδου του εργοστασίου.

Ο πομπός και ο δέκτης υποστηρίζουν μέγιστη απόσταση ανίχνευσης έως και 12 μέτρα, καθιστώντας τον αισθητήρα κατάλληλο για ευρεία συστήματα εισόδου εργοστασίου, εισόδους αποθήκης και μεγάλα ανοίγματα αποβάθρας φόρτωσης.

Το λεπτό περίβλημα από αλουμίνιο μπορεί να τοποθετηθεί στο εσωτερικό της σιδηροτροχιάς της πόρτας ή εξωτερικά στο πλαίσιο της πόρτας.

Ο αισθητήρας υποστηρίζει δύο λειτουργικές λειτουργίες:

Κανονική λειτουργία:
Οποιαδήποτε διακοπή της υπέρυθρης ακτίνας αλλάζει αμέσως την έξοδο ασφαλείας.

Κατάσταση απόκρυψης:
Τα σταθερά εμπόδια που προκαλούνται από το σιδηρόδρομο της πόρτας ή τη δομή της πόρτας μπορούν να κρυφτούν κατά τη διάρκεια της εγκατάστασης, επιτρέποντας στην υπόλοιπη περιοχή ανίχνευσης να συνεχίσει να λειτουργεί κανονικά.

Η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη όταν η αυλαία φωτισμού είναι εγκατεστημένη μέσα σε ένα σιδηρόδρομο καθοδήγησης συστήματος εισόδου εργοστασίου.

Το περίβλημα με βαθμολογία IP67 συμβάλλει στην προστασία των εσωτερικών οπτικών και ηλεκτρονικών εξαρτημάτων από την έκθεση στη σκόνη, την υγρασία και το νερό.

Είναι κατάλληλο για συστήματα εισόδων εργοστασίων, υγρές αποθήκες, εισόδους ψύξης και εφαρμογές εξωτερικής πρόσβασης.

Το λεπτό προφίλ από κράμα αλουμινίου παρέχει μηχανική αντοχή, αντοχή στη διάβρωση και μακροχρόνια σταθερότητα σε απαιτητικά βιομηχανικά περιβάλλοντα.

Ο δέκτης παρέχει επαφές με NO, NC και COM, επιτρέποντας εύκολη σύνδεση με:

• Ελεγκτές ταχείας κυλίας πόρτας
• Ελεγκτές θυρών γκαράζ
• Συσκευές ελέγχου κυλινδρικών κλείστρων
• Συστήματα PLC
• Εξοπλισμός ελέγχου πρόσβασης
• Κύκλοι αναμετάδοσης ασφαλείας

Τεχνικές προδιαγραφές

Το φωτοηλεκτρικό φράγμα ασφαλείας αποτελείται από έναν υπέρυθρο πομπό και έναν δέκτη εγκατεστημένους στις αντίθετες πλευρές του ανοίγματος της πόρτας.

Η τεχνολογία διασταυρούμενης ανίχνευσης δημιουργεί πρόσθετες διαγώνιες διαδρομές ανίχνευσης μεταξύ των οπτικών σημείων,σχηματίζοντας προστατευτική περιοχή τύπου πλέγματος.

Όταν όλες οι δέσμες λαμβάνονται σωστά, το ρελέ παραμένει στη φυσιολογική λειτουργική του κατάσταση.

Όταν ένα ανελκυστήρας, ένα όχημα, ένας πεζός ή ένα αντικείμενο διακόπτει το δίκτυο ανίχνευσης, ο δέκτης αλλάζει την έξοδο αναμετάδοσης και στέλνει ένα σήμα στον ελεγκτή του συστήματος εισόδου του εργοστασίου.Ο ελεγκτής μπορεί να σταματήσει., να ανοίξει ξανά ή να αποτρέψει το κλείσιμο της πόρτας, ανάλογα με την προγραμματισμένη λογική της πόρτας.

Στην κανονική λειτουργία, η διακοπή οποιασδήποτε ενεργού υπέρυθρης δέσμης παράγει ένα σήμα εξόδου.

Η λειτουργία αυτή συνιστάται για την εξωτερική εγκατάσταση του πλαισίου της πόρτας και για εφαρμογές στις οποίες πρέπει να παραμείνει ενεργή η πλήρης περιοχή ανίχνευσης.

Τυπικές εφαρμογές περιλαμβάνουν:

• Πύλες PVC υψηλής ταχύτητας
• Πύλες γκαράζ
• Πύλες επιπέδου με διαμερισμούς
• Πύλες κυλίνδρων με παράθυρα
• Εισόδους αποθηκών
• Πύλες αποβάθρας φόρτωσης

Η λειτουργία απόκρυψης έχει σχεδιαστεί για: Όταν η αυλαία φωτός είναι εγκατεστημένη μέσα στην τροχιά καθοδήγησης της πόρτας,η κατάσταση κατά την οποία το σώμα της πόρτας κατεβαίνει και εμποδίζει τις υπέρυθρες ακτίνες από πάνω προς τα κάτω θεωρείται κανονική κατάσταση και δεν ενεργοποιεί το ρελέΌταν ένα αντικείμενο εμποδίζει την υπέρυθρη ακτινοβολία εκτός από αυτή που εμποδίζεται από την πόρτα, ενεργοποιείται η λειτουργία ασφαλείας κατά της κατάρρευσης για να ανοίξει την πόρτα.

Ανιχνεύει ανελκυστήρες, οχήματα, πεζούς και εμπορεύματα πριν ή κατά το κλείσιμο της πόρτας, βοηθώντας τον χειριστή της πόρτας να σταματήσει ή να ανοίξει ξανά την πόρτα.

Παρέχει πρόσθετη ανίχνευση ασφάλειας πόρτας για οικιστικά, εμπορικά και υπόγεια συστήματα πόρτας γκαράζ.

Το περίβλημα από αλουμίνιο IP67 είναι κατάλληλο για υγρά, κρύα περιβάλλοντα και περιβάλλοντα ευάλωτα σε συμπύκνωση που βρίσκονται συνήθως γύρω από ψυγεία.

Παρέχει ένα προστατευτικό δίκτυο ανίχνευσης υπέρυθρων γύρω από τις περιοχές φόρτωσης logistics και τις εισόδους αποθήκης.

Μπορεί να τοποθετηθεί κατά μήκος του πλαισίου της πόρτας ή του σιδηροδρόμου καθοδήγησης για την παρακολούθηση της περιοχής κλεισίματος των κεφαλικών διατομικών θυρών.

Παρέχει ανίχνευση αντικειμένων για βιομηχανικά και εμπορικά συστήματα πόρτων κυλίνδρων.

• Διάστημα αποδοτικό Grid Μίνι στυλ εργοστασιακό σύστημα εισόδου αισθητήρα
• Δίκτυο υπέρυθρων με διασταυρούμενη ανίχνευση 8 ακτίνων
• Ανίχνευση μακρινής απόστασης έως 12 m
• 1500 mm λεπτό προφίλ αλουμινίου
• Τρόποι λειτουργίας φυσιολογικός και κρυμμένος
• Διορθωτικό για την εγκατάσταση εσωτερικών σιδηροδρόμων ή εξωτερικών πλαισίων
• IP67 κατασκευή αδιάβροχη και αδιάβροχη
• Εξαγωγές αναμεταδόσεων NO, NC και COM
• Γρήγορη ανταπόκριση ανίχνευσης 30 ms
• Δυνατότητα ανίχνευσης πεζών
• Εύκολη ενσωμάτωση με τους ελεγκτές του εργοστασιακού συστήματος εισόδου
• Προσαρμογή OEM και ODM διαθέσιμη

Το CG15-8L12 έχει σχεδιαστεί για έργα συστήματος εισόδου εργοστασίου που χρησιμοποιούν συνήθως ελεγκτές φραγμών ασφαλείας με εξοικονόμηση χώρου ή μίνι φωτοηλεκτρικούς αισθητήρες.

Το λεπτό προφίλ του, η ανίχνευση ακτίνας διασταύρωσης, η λειτουργία απόκρυψης και η έξοδος ρελέ το καθιστούν κατάλληλο για έργα αντικατάστασης,νέα πόρτα παραγωγής και προσαρμοσμένα εργοστασιακά συστήματα ασφαλείας εισόδου.

Η συμβατότητα με έναν υπάρχοντα ελεγκτή, ο ορισμός καλωδίου, η λογική εξόδου και οι διαστάσεις εγκατάστασης πρέπει να επιβεβαιώνονται πριν από την αντικατάσταση άλλης μάρκας ή μοντέλου.

Τοποθετείτε τον πομπό και τον δέκτη κατακόρυφα στις αντίθετες πλευρές του ανοίγματος της πόρτας.

Βεβαιωθείτε ότι:

• Και τα δύο προφίλ είναι εγκατεστημένα στο ίδιο ύψος.
• Οι οπτικές επιφάνειες αντιμετωπίζουν η μία την άλλη.
• Τα προφίλ είναι παράλληλα και όχι στρεβλωμένα.
• Η επιφάνεια εγκατάστασης είναι άκαμπτη και ανθεκτική σε δονήσεις.
• Τα καλώδια ισχύος και σήματος διαχωρίζονται από τα καλώδια κινητήρα και μετατροπέα.
• Η λογική εξόδου του ρελέ επιβεβαιώνεται πριν από τη σύνδεση με τον ελεγκτή πόρτας.
• Η λειτουργία απόκρυψης ρυθμίζεται μόνο μετά την ορθή ευθυγράμμιση του αισθητήρα.
• Η πλήρης περιοχή ανίχνευσης δοκιμάζεται πριν από τη θέση στην λειτουργία της πόρτας.

• 1 × υπέρυθρος πομπός
• 1 × Υποδοχέας υπέρυθρου
• Δακτυλίδια σύνδεσης
• Εγκαταστάσεις
• Οδηγίες εγκατάστασης
