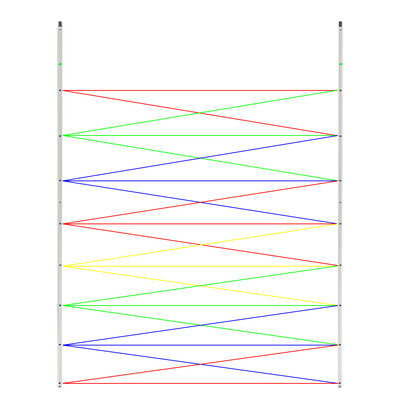

Ανιχνευτής πλέγματος ασφαλείας διασταυρούμενης ανίχνευσης για πόρτα γκαράζ υψηλής ταχύτητας και βιομηχανική πόρτα με προστατευτικό ύψος 1225 mm

CG15-8L12 Αισθητήρας φωτοκουρτίνας ασφαλείας Cross-Blanking

Το CG15-8L12 είναι ένας βιομηχανικός αισθητήρας φωτοκουρτίνας ασφαλείας IP67 που έχει σχεδιαστεί για πόρτες υψηλής ταχύτητας, βιομηχανικές πόρτες, γκαραζόπορτες, πόρτες ψύξης, τμηματικές πόρτες και συστήματα αυτόματων θυρών. Χρησιμοποιεί 8 υπέρυθρες ακτίνες για να δημιουργήσει μια αξιόπιστη περιοχή ανίχνευσης ασφαλείας, αποτρέποντας το τσίμπημα, τη σύγκρουση και το τυχαίο κλείσιμο της πόρτας.

Αυτό το μοντέλο υποστηρίζει προστασία διασταύρωσης, καθιστώντας το κατάλληλο για εφαρμογές βιομηχανικών θυρών όπου οι σταθερές δομές κάτω πόρτας ή ειδικές συνθήκες εγκατάστασης μπορεί να επηρεάσουν την κανονική ανίχνευση. Όταν ένα αντικείμενο εισέρχεται στην περιοχή προστασίας, ο δέκτης εξάγει ένα σήμα ρελέ μέσω των ακροδεκτών NO, NC και COM, επιτρέποντας στον ελεγκτή της πόρτας να σταματήσει ή να αναστρέψει την πόρτα εγκαίρως.

Το προϊόν διαθέτει λεπτό περίβλημα αλουμινίου, απόσταση ανίχνευσης εσωτερικού/εξωτερικού χώρου 12 μέτρα, ταχύτητα γρήγορης απόκρισης 23 ms και αδιάβροχη προστασία IP67. Είναι κατάλληλο για απαιτητικά βιομηχανικά περιβάλλοντα όπως αποθήκες, εργοστάσια, κανάλια logistics, ψυκτικούς θαλάμους και χώρους φόρτωσης.

Βασικά Χαρακτηριστικά

• 8 υπέρυθρες ακτίνες για αξιόπιστη προστασία της πόρτας
• Απόσταση ανίχνευσης 12m για εφαρμογές εσωτερικού και εξωτερικού χώρου
• Γρήγορη απόκριση 23 ms για συστήματα θυρών υψηλής ταχύτητας
• Λειτουργία cross-blanking για ειδικές βιομηχανικές κατασκευές πορτών
• Έξοδος ρελέ NO, NC και COM για εύκολη σύνδεση ελεγκτή
• Αδιάβροχη και αδιάβροχη προστασία IP67
• Περίβλημα από κράμα αλουμινίου με συμπαγή, λεπτή σχεδίαση
• 1225mm ύψος προστασίας και 1480mm μήκος προϊόντος
• Κατάλληλο για πόρτες υψηλής ταχύτητας, βιομηχανικές πόρτες, γκαραζόπορτες και πόρτες ψυκτικού χώρου
• Εύκολη εγκατάσταση με πομπό, δέκτη και καλώδιο συγχρονισμού

Τεχνικές Προδιαγραφές

Εφαρμογές

Το CG15-8L12 είναι κατάλληλο για:

• Πόρτες υψηλής ταχύτητας
• Βιομηχανικές πόρτες
• Γκαραζόπορτες
• Πόρτες ψύξης
• Πόρτες τμημάτων
• Κυλιόμενες πόρτες
• Πόρτες εισόδου αποθήκης
• Πόρτες καναλιών logistics
• Αυτόματα συστήματα ασφαλείας πόρτας

Αρχή Εργασίας

Το σύστημα περιλαμβάνει έναν πομπό και έναν δέκτη που είναι εγκατεστημένοι και στις δύο πλευρές του ανοίγματος της πόρτας. Ο πομπός στέλνει υπέρυθρες ακτίνες στον δέκτη για να σχηματίσει μια προστατευμένη περιοχή ανίχνευσης. Όταν ένα άτομο, όχημα, παλέτα ή άλλο εμπόδιο μπλοκάρει τις δοκούς, ο δέκτης αλλάζει την κατάσταση εξόδου του ρελέ και στέλνει ένα σήμα ασφαλείας στον ελεγκτή της πόρτας.

Αυτό βοηθά την πόρτα να σταματήσει, να ανοίξει ξανά ή να γυρίσει πίσω πριν από την επαφή, βελτιώνοντας την ασφάλεια κατά τη λειτουργία κλεισίματος της πόρτας.
