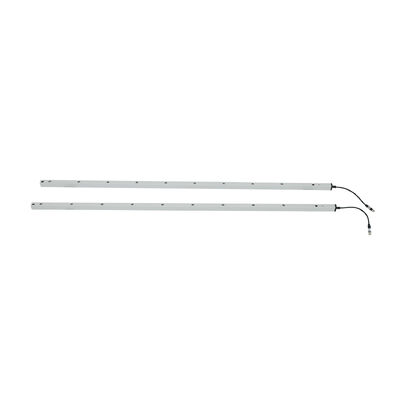

Φωτοηλεκτρική διάταξη ασφάλειας για αυτόματες πόρτες με λειτουργία λειτουργίας κενής θέσης

Βασικές προδιαγραφές (περιστατωμένος πίνακας παραμέτρων)

Βασικές λειτουργίες και πλεονεκτήματα (σαφείς, λεπτομερείς σημεία)

1. Τρόπος κενής λειτουργίας: Αντιψευδής συναγερμός για αυτόματες πόρτες

• Ορισμός τρόπου: ειδικά σχεδιασμένο για τα κενά των αυτοματοποιημένων θυρών· το μπλοκάρισμα του πρώτου καναλιού του δικτύου φωτισμού δεν θα προκαλέσει αντιδράσεις ασφάλειας, προσαρμόζοντας τα δομικά χαρακτηριστικά των αυτοματοποιημένων θυρών (π.χ.Κεραμίδια, γρήγορες πόρτες) όπου συμβαίνει διαδοχική μπλοκάρισμα δέσμης κατά το κανονικό κλείσιμο.
• Λογική ενεργοποίησης: Αποφεύγει την περιττή αναστροφή της πόρτας ή τη διακοπή της λειτουργίας που προκαλείται από τους ίδιους τους πίνακες πόρτας κατά τη διάρκεια της λειτουργίας, εξισορροπώντας την ασφάλεια και την αποτελεσματικότητα της λειτουργίας.
• Εύκολη ρύθμιση: απλή χειρισμός με αγγίξιμο με σύρμα (χωρίς επαγγελματικά εργαλεία), εξασφαλίζοντας ταχεία προσαρμογή σε διάφορους τύπους αυτοματοποιημένων θυρών.

2Προστασία κατά των τσιμπήσεων

• Ακριβής ανίχνευση: Το δίκτυο φωτισμού 8 ακτίνων καλύπτει όλο το ύψος των αυτοματοποιημένων θυρών (1729 mm), ανιχνεύοντας χέρια, άκρα, μικρά εργαλεία ή αγαθά κοντά στην πόρτα για την πρόληψη ατυχημάτων τσιμπήματος/θίμωσης.
• Άμεση Ανταπόκριση: ενεργοποιεί σήματα ασφαλείας αμέσως μετά τη διακοπή της δέσμης, που αντιστοιχεί στην ταχεία λειτουργία των αυτοματοποιημένων θυρών για την εξάλειψη των καθυστερήσεων ασφαλείας.
• Ευρεία προσαρμοστικότητα: Κατάλληλο για διάφορους τύπους αυτοματοποιημένων θυρών (γρήγορες πόρτες, πόρτες με κυλίνδρους, αυτόματες πόρτες κυλίνδρων, βιομηχανικές θύρες) σε διαφορετικά σενάρια.

3. Ανθεκτική και αξιόπιστη απόδοση

• Προστασία IP67: Πλήρως αδιάβροχο και αδιάβροχο, αντέχει στην προσωρινή βύθιση στο νερό, τη βαριά σκόνη και τους βιομηχανικούς ρύπους, ιδανικό για αυτοματοποιημένες πόρτες που εγκαταστάθηκαν σε εξωτερικούς χώρους ή σε χώρους με σκόνη στο εργαστήριο.
• Ανθεκτικότητα στη θερμοκρασία: Λειτουργεί σταθερά από -20°C έως +60°C, προσαρμόζεται στις αυτόματες πόρτες αποθήκευσης ψύξης, στις πόρτες εργαστηρίου υψηλής θερμοκρασίας και στις εξωτερικές πόρτες που εκτίθενται σε εποχικές διακυμάνσεις.
• Βιώσιμη δομή: Το περίβλημα από κράμα αλουμινίου είναι ανθεκτικό σε μηχανική φθορά, δονήσεις και διάβρωση, εξασφαλίζοντας μακροχρόνια αξιοπιστία ακόμη και με συχνές αυτοματοποιημένες λειτουργίες πόρτας.

4Εύκολη εγκατάσταση και διαισθητική λειτουργία

• Χρωματιστή καλωδίωση: Η διαχωριστική λειτουργία του καλωδίου απλοποιεί τη σύνδεση με τα αυτοματοποιημένα συστήματα ελέγχου πόρτας (περισσότερες λεπτομέρειες στο οδηγό καλωδίωσης παρακάτω), μειώνοντας τα λάθη εγκατάστασης.
• Ρυθμιζόμενη τοποθέτηση: Οι εφεδρικές οπές εγκατάστασης με τυποποιημένες διαστάσεις επιτρέπουν την ευέλικτη τοποθέτηση σε διαφορετικά πλαίσια πόρτας (υποστηρίζεται κάθετη εγκατάσταση).
• Οπτική διάγνωση: Οι δείκτες LED τόσο στον εκπέκτη όσο και στον δέκτη παρέχουν ανατροφοδότηση κατάστασης σε πραγματικό χρόνο, επιτρέποντας στο προσωπικό στο χώρο να εντοπίζει γρήγορα την κανονική λειτουργία, την αλληλεπίδραση, τα προβλήματα τάσης ή τα μπλοκάρισμα.

Οδηγός καλωδίωσης (Κανονισμένος πίνακας με παρατηρήσεις)

Κριτικές Προειδοποιήσεις

• Μην συνδέετε τερματικά NO/NC (πράσινα/κίτρινα καλώδια του δέκτη) με το θετικό τερματικό τροφοδοσίας ̇ αυτό θα προκαλέσει μόνιμη βλάβη στο οπτικό ρελέ.
• Βεβαιωθείτε ότι η καλωδίωση είναι σφιχτή και απαλλαγμένη από βραχυκυκλώματα· κρατήστε τα καλώδια μακριά από αγωγούς υψηλής τάσης/υψηλού ρεύματος για να αποφευχθούν οι παρεμβολές.

Βήματα ενεργοποίησης της λειτουργίας κενού (βήμα προς βήμα)

1. Ολοκληρώστε την καλωδίωση σύμφωνα με τον οδηγό καλωδίωσης και επιβεβαιώστε ότι δεν υπάρχουν λάθη σύνδεσης.
2. Δύναμη ενεργοποίησης της φωτοηλεκτρικής συσκευής ασφαλείας (συνασπιστεί ότι η παροχή ενέργειας πληροί τις απαιτήσεις DC12-24V).
3. Μέσα σε 1 λεπτό μετά την ενεργοποίηση, αγγίξτε το πράσινο καλώδιο του δέκτη (NO output) στο μαύρο καλώδιο (GND) πέντε συνεχόμενες φορές.
4. Παρατηρήστε το δέκτη ∆οκιμαστικό ∆ιακόπτη ∆οκιμαστικό ∆οκιμαστικό ∆οκιμαστικό
5. Μετά την ενεργοποίηση, δοκιμάστε τη λειτουργία: το κανονικό κλείσιμο της πόρτας (μπλοκάρισμα του πρώτου καναλιού) δεν θα ενεργοποιήσει τις απαντήσεις ασφαλείας.η εισβολή προσωπικού/αντικειμένων (μπλοκάρισμα άλλων καναλιών) θα προκαλέσει την άμεση αναστροφή/αποστολή της πόρτας.

Σενάρια εφαρμογής (στόχος, λεπτομερής κατάλογος)

• Βιομηχανικές αυτόματες πόρτες: γρήγορες πόρτες, πόρτες με κυλίνδρους, τμηματικές βιομηχανικές πόρτες (εργοστάσια, αποθήκες, κέντρα εφοδιασμού).
• Εμπορικές αυτόματες πόρτες: Αυτοματοποιημένες κυλιόμενες πόρτες, συρόμενες πόρτες (εμπορικά κέντρα, κτίρια γραφείων, καταστήματα λιανικής πώλησης).
• Ειδικό περιβάλλον Αυτοματοποιημένες πόρτες: Αυτοματοποιημένες πόρτες αποθήκευσης ψύξης, γρήγορες πόρτες καθαρού δωματίου, εξωτερικές αυτοματοποιημένες πόρτες (ανθεκτικές σε ακραίες θερμοκρασίες, σκόνη και υγρασία).
• Λογιστική/Πύλες αποβάθρας φόρτωσης: Αυτοματοποιημένες πόρτες αποβάθρας φόρτωσης, πόρτες χώρου μεταφοράς υλικού (προστατεύει το προσωπικό και τα εμπορεύματα κατά τη διάρκεια λειτουργιών υψηλής συχνότητας).

Επεξεργασία προβλημάτων (Περιεκτικός πίνακας επίλυσης προβλημάτων)

Κατευθυντήριες γραμμές για την εγκατάσταση (επεξηγημένα, λειτουργικά βήματα)

1. Προετοιμασία πριν από την εγκατάσταση:
   • Επιβεβαιώστε το ύψος και το πλάτος ανοίγματος της αυτοματοποιημένης πόρτας και βεβαιωθείτε ότι το ύψος προστασίας της συσκευής (1729 mm) και το εύρος λειτουργίας (1-8 m) ταιριάζουν.
   • Ελέγξτε την τροφοδοσία: Προετοιμάστε σταθερή πηγή ενέργειας DC12-24V (συμβατή με την τάση λειτουργίας της συσκευής).
   • Ελέγξτε τη συσκευή: Βεβαιωθείτε ότι ο εκδότης, ο δέκτης, τα καλώδια και οι συνδέσεις είναι άθικτοι (χωρίς ζημιά ή χαλαρές συνδέσεις).
2. Λειτουργία εγκατάστασης:
   • Επιλογή θέσεων τοποθέτησης: εγκατάσταση του εκπομπέα και του δέκτη κατακόρυφα και στις δύο πλευρές του αυτοματοποιημένου πλαισίου της πόρτας,διασφάλιση ότι το δίκτυο φωτισμού είναι παράλληλο προς την κατεύθυνση κίνησης της πόρτας και καλύπτει ολόκληρο το άνοιγμα της πόρτας (χωρίς τυφλά σημεία).
   • Χρησιμοποιήστε τρύπες εγκατάστασης: ευθυγραμμίστε τις τρύπες τοποθέτησης της συσκευής με το πλαίσιο της πόρτας, σταθεροποιήστε με ταιριάζουσες βίδες (σφαλίστε σταθερή εγκατάσταση για να αποφευχθεί η δυσσύνθεση που προκαλείται από δονήσεις).
   • Διατάξη καλωδίων: Οδηγήστε τα καλώδια 8 μέτρων (απευθυντή) και 4 μέτρων (αποδέκτη) κατά μήκος του πλαισίου της πόρτας, αποφεύγοντας τις κοφτερές άκρες ή τις περιοχές υψηλής πίεσης (προλαμβάνοντας τη βλάβη του καλωδίου).
3. Δικτυοποίηση και Αποδιορθώσεις:
   • Ακολουθήστε τον οδηγό καλωδίωσης για τη σύνδεση καλωδίων ρεύματος, γης και σήματος· διπλό έλεγχο για να αποφευχθεί η αντιστροφή θετικού/αρνητικού ή η σύνδεση NO/NC με θετικό ισχύ.
   • Η ενεργοποίηση της συσκευής: Παρατηρήστε ότι οι δείκτες LED με σταθερό μπλε φως του πομπού και με σταθερό μπλε φως του δέκτη δείχνουν κανονική ενεργοποίηση.
   • Προσαρμογή του φωτεινού πλέγματος: Εάν αναβοσβήνει το μπλε φως του δέκτη, ρυθμίστε τις θέσεις εκπέκτη/δεκτήρα μέχρι το φως να είναι σταθερό (επιτυχής ευθυγράμμιση δέσμης).
   • Ενεργοποίηση λειτουργίας κενής θέσης: ολοκληρώστε τα βήματα ενεργοποίησης με άγγιγμα καλωδίου σύμφωνα με τις οδηγίες για να προσαρμοστείτε στη λειτουργία της αυτοματοποιημένης πόρτας.

Προειδοποιήσεις χρήσης και συντήρησης (επεξηγημένες υπενθυμίσεις)

• Προστασία καλωδίων: Κρατήστε τα καλώδια σύνδεσης μακριά από αγωγούς υψηλής τάσης/υψηλού ρεύματος, μηχανήματα πόρτας ή διαδρομές ανελκυστήρα για να αποφευχθούν παρεμβολές, εκτόξευση ή ζημιά.
• Συντήρηση φακών: Να σκουπίζετε τακτικά τους φακούς εκπομπής/αποδέκτη με ένα ξηρό, μαλακό πανί για να αφαιρέσετε τη σκόνη, τα λεκέδες ελαίου ή την συμπύκνωση.
• Φυσική Προστασία: Μην λυγίζετε, να περιστρέφετε ή να αφήνετε να πέσει η συσκευή.
• Αποφυγή της φωτεινής πηγής: Να αποφεύγεται η άμεση ακτινοβολία ή άλλες υποκόκκινες φωτεινές πηγές να λάμπουν στον δέκτη (αποφεύγεται η ψευδή ενεργοποίηση ή η αποτυχία ανίχνευσης).
• Χρήση της λειτουργίας κενού: Βεβαιωθείτε ότι η πόρτα ή το εμπόδιο που χρησιμοποιείται για τη λειτουργία "Blank" πληροί την ελάχιστη απαίτηση συνεχούς απόστασης αποκλεισμού (ακολουθήστε τις προδιαγραφές του εγχειριδίου χρήσης).
• Προσαρμογή στη θερμοκρασία: Σε ακραίες συνθήκες (π.χ. ψυκτικές αποθήκες κάτω των -20°C ή εργαστήρια υψηλών θερμοκρασιών άνω των +60°C), πριν από τη χρήση, επιβεβαιώστε το εύρος θερμοκρασίας λειτουργίας της συσκευής.
• Τακτική επιθεώρησηΔοκιμάστε περιοδικά τις λειτουργίες κατά του τσιμπήματος και της λειτουργίας ελευθέρωσης για να βεβαιωθείτε ότι η συσκευή λειτουργεί κανονικά. Ελέγξτε την στεγανότητα των καλωδίων και την ακεραιότητα των συνδέσμων.
