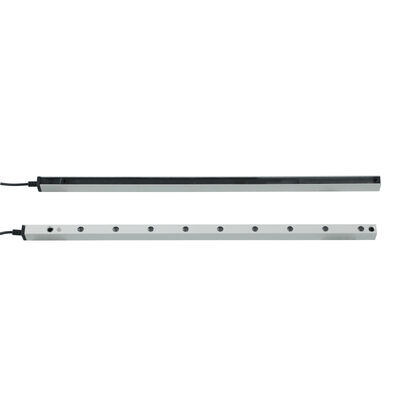

Δίκτυο αισθητήρων ασφαλείας υπέρυθρου για πόρτες με κυλίνδρους με προστασία κατά των τσιμπήσεων

Βασικές προδιαγραφές (πίνακας παραμέτρων)

Βασικά πλεονεκτήματα (σαφή σημεία)

1Προστασία κατά των τσιμπήσεων

• Ανιχνεύει χέρια, άκρα ή αντικείμενα κοντά σε πόρτες κυλίνδρων, ενεργοποιώντας την άμεση αντιστροφή της πόρτας για να αποφευχθούν ατυχήματα τσιμπήματος.
• Η πλήρης κάλυψη 8 ακτίνων εξαλείφει τα τυφλά σημεία ασφαλείας στα ανοίγματα των θυρών, προσαρμόζοντας τους σε κοινά μεγέθη πόρτων κυλίνδρων.

2. Λογιστική λειτουργία για την πρόληψη ψευδών συναγερμών

• Μπλοκάρει το πρώτο κανάλι χωρίς να ενεργοποιεί τις αντιδράσεις ασφαλείας, προσαρμόζεται στις δομές διαχωρισμού πόρτας κυλίνδρων.
• Αποφεύγει περιττές διακοπές κατά το κανονικό κλείσιμο της πόρτας, διατηρώντας παράλληλα την προστασία από απρόβλεπτες εισβολές.

3. Ανθεκτικός και προσαρμόσιμος στο περιβάλλον

• Η προστασία IP67 είναι ανθεκτική στην σκόνη, στα σπινθηρίδια νερού και στις σκληρές βιομηχανικές συνθήκες, κατάλληλη για εσωτερικές / εξωτερικές πόρτες κυλίνδρων.
• Το ευρύ εύρος θερμοκρασιών (-20°C ~ +60°C) εξασφαλίζει σταθερή λειτουργία σε ψυκτικές αποθήκες, εργαστήρια ή εξωτερικούς χώρους.

4Εύκολη εγκατάσταση και λειτουργία

• Η καλωδίωση με χρώμα απλοποιεί τη σύνδεση με τα συστήματα ελέγχου πόρτας κυλίνδρων (περισσότερες λεπτομέρειες στο οδηγό καλωδίωσης).
• Οι διαισθητικοί δείκτες LED επιτρέπουν γρήγορους ελέγχους κατάστασης χωρίς επαγγελματικά εργαλεία.
• Τα ρυθμιζόμενα στηρίγματα τοποθέτησης ταιριάζουν σε διάφορες δομές πλαισίου πόρτας κυλίνδρων.

Οδηγός καλωδίωσης (προτυποποιημένος πίνακας)

Κριτική Προειδοποίηση

• Μην συνδέετε τερματικά NO/NC με το θετικό τερματικό τροφοδοσίας ̇ αυτό θα καταστρέψει το οπτικό ρελέ.

Βήματα ενεργοποίησης της λειτουργίας κενού

1. Ενεργοποιήστε το δίκτυο αισθητήρων και επιβεβαιώστε την σωστή καλωδίωση.
2. Μέσα σε 1 λεπτό μετά την ενεργοποίηση, αγγίξτε πέντε φορές το πράσινο καλώδιο του δέκτη στο GND (μαύρο καλώδιο).
3. Παρατηρήστε το κόκκινο φως του δέκτη να αναβοσβήνει για να επιβεβαιώσει την ενεργοποίηση: Το κίτρινο καλώδιο αλλάζει στη λειτουργία NC και η λειτουργία Blanking είναι ενεργοποιημένη.

Σενάρια εφαρμογής (στόχος κατάλογος)

• Βιομηχανικές πόρτες κυλίνδρων (εργοστάσια, αποθήκες, κέντρα εφοδιασμού)
• Εμπορικές πόρτες με κυλίνδρους (μικροπωλεία, εμπορικά κέντρα, εμπορικά κτίρια)
• Πύλες κυλίνδρων για ψυκτικές αποθήκες (ψυκτικές αποθήκες, καταψύκτες)
• Πύλες κυλίνδρων γκαράζ (κατοικίες, εμπορικές εγκαταστάσεις στάθμευσης)

Επεξεργασία προβλημάτων (Πίνακας επίλυσης προβλημάτων)

Προειδοποιήσεις χρήσης και συντήρησης

• Διατηρήστε τα καλώδια σύνδεσης μακριά από τους αγωγούς υψηλής τάσης/υψηλού ρεύματος για να αποφευχθούν παρεμβολές ή ζημιές.
• Να σκουπίζετε τακτικά τους φακούς εκπομπής/αποδέκτη με ένα στεγνό, μαλακό πανί για να αφαιρείτε σκόνη, βρωμιά ή συμπύκνωση.
• Μην λυγίζετε, να στρέφετε ή να τραβάτε με δύναμη τα καλώδια· αποφύγετε να γρατζουνίζετε τους υπέρυθρους φακούς.
• Να αποφεύγεται η άμεση ακτινοβολία ή άλλες υποκόκκινες φωτεινές πηγές να λάμπουν στον δέκτη (αποφεύγεται η ψευδής ενεργοποίηση).
• Βεβαιωθείτε ότι η πόρτα ή το εμπόδιο του κυλίνδρου που χρησιμοποιείται για τη λειτουργία κενής στάθμης πληροί την ελάχιστη απαίτηση συνεχούς απόστασης αποκλεισμού.
