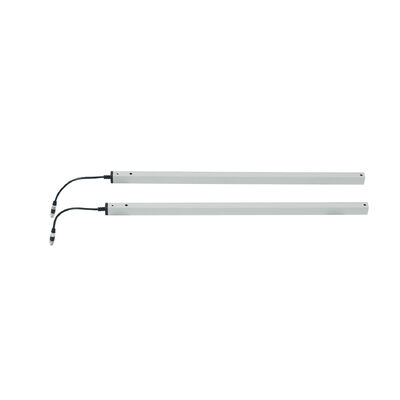

Επαγγελματικό σύστημα κουρτίνας φωτεινής ασφάλειας για χειρισμό υλικών και αυτοματοποιημένη ασφάλεια πόρτας

Βασικές προδιαγραφές (περιστατωμένος πίνακας παραμέτρων)

Βασικές λειτουργίες και πλεονεκτήματα (σαφή σημεία)

1Προστασία της ασφάλειας χειρισμού υλικών

• Προσαρμόζεται σε δυναμικές ροές εργασίας: Ανιχνεύει προσωπικό ή υλικά κοντά σε μεταφορείς, AGV ή αποβάθρες φόρτωσης, προκαλώντας διακοπή του εξοπλισμού για την αποφυγή συγκρούσεων.
• Ευρεία κάλυψη: 1729 mm προστατευτικό ύψος καλύπτει περιοχές μεταφοράς υλικού, αποτρέποντας τους κινδύνους από πτώση εμπορευμάτων ή τυχαία εισβολή.

2Ειδικευμένη σε αυτόματες πόρτες.

• Προβλέπει τους κινδύνους λειτουργίας των θυρών: Αποτρέπει τον τσιμπισμό των χεριών, των άκρων ή των υλικών κατά το αυτόματο κλείσιμο των θυρών (γρήγορες πόρτες, μαντηλάκια).
• Τρόπος απομόνωσης: Μπλοκάρει το πρώτο κανάλι χωρίς να ενεργοποιεί απαντήσεις ασφάλειας, προσαρμόζεται στις δομές κενών πόρτας και αποφεύγει ψευδείς συναγερμούς από την κανονική λειτουργία της πόρτας.

3. Ανθεκτική και αξιόπιστη απόδοση

• Προστασία IP67: Αντιστέκεται στην σκόνη, στα σπινθήματα νερού και σε σκληρά βιομηχανικά περιβάλλοντα, κατάλληλη για περιοχές χειρισμού υλικών με συχνή σκόνη ή υγρασία.
• Ευρεία προσαρμοστικότητα σε θερμοκρασίες: Λειτουργεί σταθερά σε αποθήκες ψύξης χαμηλής θερμοκρασίας ή σε εργοστάσια υψηλής θερμοκρασίας (-20 °C ~ +60 °C).
• Ανθεκτική δομή: Το περίβλημα από κράμα αλουμινίου αντιστέκεται στη μηχανική φθορά, τις δονήσεις και τη διάβρωση από τον εξοπλισμό χειρισμού υλικών.

4Εύκολη ενσωμάτωση και λειτουργία

• Χρωματική καλωδίωση: απλοποιεί τη σύνδεση με συστήματα ελέγχου χειρισμού υλικών και αυτόματους πίνακες πόρτας (περισσότερες λεπτομέρειες στο οδηγό καλωδίωσης).
• Ενστικτώδεις δείκτες LED: Επιτρέπει γρήγορους ελέγχους κατάστασης (φυσιολογικά/αποκλεισμένα/λάθος ευθυγράμμιση/προβλήματα τάσης) χωρίς επαγγελματικά εργαλεία.
• Διαμορφώσιμη έξοδος: Υποστηρίζει τη διακόπτηση NO/NC μέσω απλής λειτουργίας για να ανταποκρίνεται στις διαφορετικές απαιτήσεις του συστήματος ελέγχου.

Οδηγός καλωδίωσης (προτυποποιημένος πίνακας)

Κριτική Προειδοποίηση

• Μην συνδέετε τα τερματικά NO/NC με το θετικό τερματικό τροφοδοσίας, διότι αυτό θα καταστρέψει το οπτικό ρελέ.

Τρόπος απομόνωσης & Βήματα διαμόρφωσης NC

1. Ενεργοποιήστε το σύστημα και επιβεβαιώστε την σωστή καλωδίωση.
2. Μέσα σε 1 λεπτό μετά την ενεργοποίηση, αγγίξτε πέντε φορές το πράσινο καλώδιο του δέκτη στο GND (μαύρο καλώδιο).
3. Παρατηρήστε το κόκκινο φως του δέκτη να αναβοσβήνει για να επιβεβαιώσει την ενεργοποίηση: Το κίτρινο καλώδιο αλλάζει στη λειτουργία NC και η λειτουργία Blanking είναι ενεργοποιημένη.

Σενάρια εφαρμογής (στόχος κατάλογος)

Χειρισμός υλικών

• Συστήματα μεταφοράς (σημεία φόρτωσης/αφόρτωσης, σταθμοί μεταφοράς)
• Δρόμους αυτοματοποιημένου οχήματος καθοδήγησης (AGV)
• Θέσεις φόρτωσης (πύλες μεταφοράς υλικού)
• Σωλήνες συσκευασίας (κοντά σε κινητά μηχανήματα)
• Θέματα πρόσβασης στο σύστημα αποθήκευσης/αποθήκευσης αποθεμάτων

Αυτοματοποιημένες πόρτες

• Γρήγορες πόρτες (γραμμές παραγωγής, κέντρα εφοδιασμού)
• Πύλες με κυλινδρικό παράθυρο (αποθήκες, πίσω εισόδους λιανικής πώλησης)
• Εργατικές διατομικές πόρτες (εργοστάσια εργοστασίου)
• Πύλες ψύξης (θέσεις αποθήκευσης υλικών)

Επεξεργασία προβλημάτων (Πίνακας επίλυσης προβλημάτων)

Προειδοποιήσεις χρήσης και συντήρησης

• Διατηρήστε τα καλώδια σύνδεσης μακριά από τους αγωγούς υψηλής τάσης/υψηλού ρεύματος για να αποφευχθούν παρεμβολές ή ζημιές.
• Σκουπίστε τακτικά τους φακούς εκπομπής/αποδέκτη με ένα στεγνό, μαλακό πανί για να αφαιρέσετε τη σκόνη, τα υπολείμματα υλικού ή την συμπύκνωση.
• Μην λυγίζετε, να στρέφετε ή να τραβάτε τα καλώδια με δύναμη· αποφύγετε να γρατζουνίζετε τους υπέρυθρους φακούς.
• Να αποφεύγεται η άμεση ακτινοβολία ή άλλες υποκόκκινες φωτεινές πηγές να λάμπουν στον δέκτη (αποφεύγεται η ψευδής ενεργοποίηση).
• Βεβαιωθείτε ότι η πόρτα ή το εμπόδιο που χρησιμοποιείται για τη λειτουργία "Blank" πληροί την ελάχιστη απαίτηση συνεχούς απόστασης μπλοκάρισμα.
