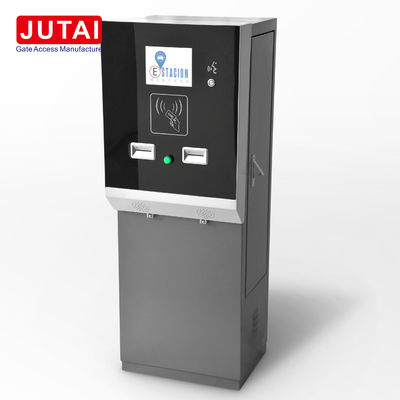

Χώρος στάθμευσης Εισιτηρίων Εισόδου/Εξόδου Περιγραφή προϊόντος

1. Εισαγωγή προϊόντος

Βασικά Χαρακτηριστικά

• Σχεδίαση διπλού διανομέα/συλλέκτη: Η καταχώρηση διαθέτει διπλούς διανομείς καρτών, διπλασιάζοντας τη χωρητικότητα της κάρτας και μειώνοντας το φόρτο εργασίας με το χέρι. Η έξοδος είναι εξοπλισμένη με διπλούς συλλέκτες καρτών, εξασφαλίζοντας συνεχή λειτουργία ακόμη και σε περίπτωση βλάβης ενός συλλέκτη.
• Λειτουργία φιλική προς το χρήστη: Παρέχονται κουμπιά έκδοσης και συλλογής κάρτας, μαζί με φωτισμό υποδοχής. Τα φωνητικά μηνύματα και οι οθόνες προβολής προσφέρουν διαισθητική καθοδήγηση σε όλη τη διαδικασία.
• Ανίχνευση οχήματος: Ένα σύστημα διπλού αισθητήρα γείωσης διαφοροποιεί με ακρίβεια τις μοτοσυκλέτες από τα μικρά οχήματα για ακριβή υπολογισμό των τιμολογίων.
• Δυνατότητα ενδοεπικοινωνίας: Το ενσωματωμένο κουμπί ενδοεπικοινωνίας και το μικρόφωνο υποστηρίζουν ενδοεπικοινωνία LAN με λογισμικό, εξαλείφοντας την ανάγκη για πρόσθετα συστήματα ενδοεπικοινωνίας και μειώνοντας το κόστος.
• Παρακολούθηση κατάστασης πύλης: Η διεπαφή ανάδρασης πύλης επιτρέπει την απεικόνιση σε πραγματικό χρόνο της κατάστασης της πύλης και των περιφερειακών συνδέσεων στο λογισμικό διαχείρισης.
• Αξιόπιστο σε δύσκολες συνθήκες: Με σχεδιασμό βιομηχανικής ποιότητας, μπορεί να λειτουργεί σταθερά σε θερμοκρασίες που κυμαίνονται από -40°C έως 85°C, εξασφαλίζοντας απόδοση 24/7.
• Εύκολη ενσωμάτωση δικτύου: Η διεπαφή RJ45 επιτρέπει την απρόσκοπτη σύνδεση στο LAN. Μόλις διαμορφωθεί η διεύθυνση IP του διακομιστή, συνδέεται αυτόματα με το λογισμικό διαχείρισης, απλοποιώντας την εγκατάσταση και τη θέση σε λειτουργία.

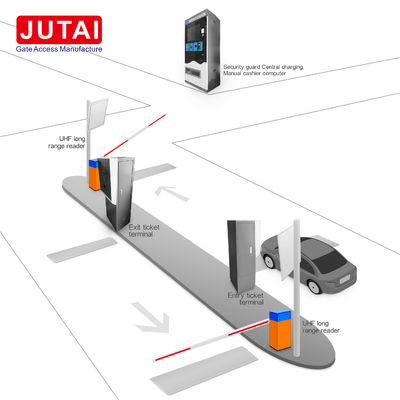

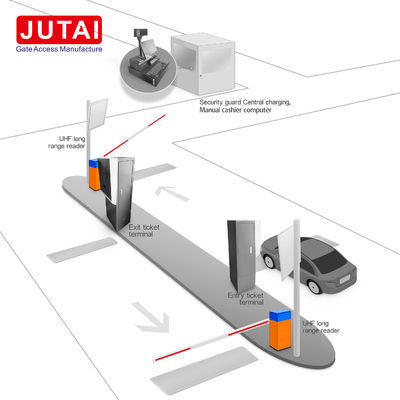

Σενάρια εφαρμογής

2. Προδιαγραφές προϊόντος

Προδιαγραφές Υλικού

Μέθοδος καλωδίωσης

Σημειώσεις καλωδίωσης

• Η εσωτερική καλωδίωση του κιβωτίου εισιτηρίων είναι πολύπλοκη και προ-ολοκληρωμένη στο εργοστάσιο. Το παρεχόμενο διάγραμμα δείχνει μόνο τη σύνδεση της εξωτερικής συσκευής.
• Κατά την καλωδίωση του βρόχου επαγωγής γείωσης, τηρείτε αυστηρά την αρχή του συνεστραμμένου ζεύγους με το συνεστραμμένο ζεύγος συνδεδεμένο στον αισθητήρα ανίχνευσης γείωσης. Εάν δεν το κάνετε αυτό, μπορεί να οδηγήσει σε ανακριβή εντοπισμό του οχήματος.
• Εάν οι θέσεις της διεπαφής καλωδίωσης στο διάγραμμα δεν ταιριάζουν με την πραγματική συσκευή, ανατρέξτε στις θέσεις καλωδίωσης και στην ετικέτα της πραγματικής συσκευής.

Διάγραμμα διαστάσεων προϊόντος

3. Προδιαγραφές εσωτερικού εξαρτήματος

Ελεγκτής (PM - 900)

• Βασικά Χαρακτηριστικά:
  • Κατασκευή βιομηχανικής ποιότητας για σταθερή λειτουργία στους -40°C έως 85°C με φύλακα για την αποφυγή σφαλμάτων του συστήματος.
  • Διεπαφή TCP/IP υψηλής ταχύτητας για γρήγορη επικοινωνία και άνετη καλωδίωση.
  • Παρέχει ένα DLL για εύκολες κλήσεις λειτουργιών σε διάφορες γλώσσες προγραμματισμού.
  • Πολλαπλές διεπαφές επικοινωνίας για την κάλυψη διαφορετικών απαιτήσεων του κλάδου.
  • Τρεις έξοδοι ελέγχου φωτός για φώτα LED 5 - 24V.
  • Τρεις εισόδους επαγωγής γείωσης για ανίχνευση τύπου οχήματος σε πραγματικό χρόνο.
  • Τρεις είσοδοι κουμπιών για διαφορετικές λειτουργίες.
  • Διπλός έλεγχος πύλης με απομόνωση για ταυτόχρονη λειτουργία πύλης.
  • Ανατροφοδότηση διπλής πύλης με είσοδο απομόνωσης για παρακολούθηση της κατάστασης της πύλης.
  • Διεπαφές διανομέα/συλλέκτη διπλής κάρτας.
  • Κουμπί πολλαπλών λειτουργιών για επαναφορά, επαναφορά προεπιλεγμένων ρυθμίσεων και αναγκαστική αναβάθμιση.
  • Πρόσβαση στην ιστοσελίδα του back-end για αλλαγές διεύθυνσης IP.
  • Προσαρμόσιμοι αριθμοί θυρών επικοινωνίας.
  • Υποστηρίζει εξωτερικές οθόνες LED και LCD.
  • Επιτρέπει διαδικτυακές αναβαθμίσεις ή αναβαθμίσεις που βασίζονται σε κάρτα SD.
  • Κέλυφος αλουμινίου με εκτύπωση λέιζερ για αποτελεσματική απαγωγή θερμότητας και ελκυστική εμφάνιση.

Οθόνη LCD (JTNP - DWT80600T080_09WN)

• Κύρια Χαρακτηριστικά:
  • Βιομηχανικός σχεδιασμός με εύρος θερμοκρασίας λειτουργίας από -30°C έως +70°C, κατάλληλος για το εσωτερικό περιβάλλον του κουτιού.
  • Εξαιρετικά υψηλή φωτεινότητα 900 nit για ορατότητα στο φως του ήλιου και ευρεία γωνία θέασης.
  • Ενσωματωμένο ρολόι RTC με διατήρηση δεδομένων με απενεργοποίηση και αυτόματη ανάκτηση χρόνου κατά την ενεργοποίηση.
  • Ρυθμιζόμενη φωτεινότητα οπίσθιου φωτισμού με 64 επίπεδα, επιτρέποντας εξοικονόμηση ενέργειας τη νύχτα.
  • Παλαίωση για 24 ώρες πριν φύγει από το εργοστάσιο για να διασφαλιστεί η ποιότητα.

Διανομέας καρτών (JTNP - 820M)

• Κύρια Χαρακτηριστικά:
  • Βιομηχανικός σχεδιασμός για ανθεκτικότητα σε σκληρά περιβάλλοντα.
  • Μηχανισμός καρτών τριβής για αξιόπιστη διανομή καρτών.
  • Παρατηρητής υλικού και ενσωματωμένο μικρο λειτουργικό σύστημα σε πραγματικό χρόνο για σταθερότητα.
  • Λειτουργία προέκδοσης κάρτας για επιτάχυνση της διαδικασίας.
  • Αυτόματοι συναγερμοί για χαμηλή κάρτα, άδεια κάρτα και σφάλματα.
  • Αυτόματη επαναφορά μετά από συναγερμούς σφάλματος.
  • Διεπαφές ελέγχου επιπέδου RS232 και I/O.
  • Υψηλή ικανότητα ανακύκλωσης καρτών με συναγερμό για πλήρη κάρτα.
  • Βελτιωμένη ανάκτηση ασφαλείας για την αποφυγή απώλειας κάρτας.
  • Σχεδιασμός στοιβαζόμενου κουτιού καρτών για ευέλικτη χωρητικότητα.
  • Ρυθμιζόμενο πάχος κάρτας.
  • Εγκατάσταση συρόμενης ράγας για εύκολη συντήρηση.
  • Πλήρης παραγωγή καλουπιών για ακρίβεια και ποιότητα.

Δέκτης κάρτας (JTNP - 615P)

• Κύρια Χαρακτηριστικά:
  • Ευέλικτες επιλογές χειρισμού καρτών σε περίπτωση μπλοκαρίσματος ή χρονικού ορίου.
  • Ρυθμιζόμενες ρυθμίσεις χρονικού ορίου αναγνώρισης κάρτας.
  • Μπορεί να παρέχει σήματα στον κεντρικό υπολογιστή.
  • Λανθασμένη κατάσταση ήχος και φως συναγερμού.

Εκτυπωτής εισιτηρίων χαρτιού (JTNP - DYJ - ZJT01/NP - DYJ - ZZB01)

• Κύρια Χαρακτηριστικά:
  • Μεγέθυνση γραμματοσειράς από 1x σε 7x.
  • Κόφτης μεγάλης διάρκειας με πάνω από 1 εκατομμύριο κοπές χαρτιού.
  • Πολλαπλοί αισθητήρες για την παρακολούθηση της κατάστασης του εκτυπωτή.
  • Υποστηρίζει εκτύπωση barcode και QR code με ρυθμιζόμενο μέγεθος pixel.
  • Ενσωματωμένες βιβλιοθήκες χαρακτήρων.
  • Ενημερωμένη έκδοση USB ή RS232 IAP για εύκολη συντήρηση.

Συσκευή ανάγνωσης καρτών IC (JTNP - RW102)

• Κύρια Χαρακτηριστικά:
  • Σχεδιασμός βιομηχανικής ποιότητας για συνεχή λειτουργία στους -40°C έως 85°C.
  • Διαβάζει κάρτα πρωτοκόλλου TypeA M1, προσαρμόσιμη για TypeB.
  • Διεπαφή επικοινωνίας RS232 με SDK για ανάπτυξη.
  • Σχεδιασμός πολλαπλών οπών για συμβατότητα.

Ticket Box IC Card Reader (JTNP - RW101)

• Κύρια Χαρακτηριστικά:
  • Σχεδιασμός βιομηχανικής ποιότητας για σταθερή λειτουργία στους -40°C έως 85°C.
  • Διαβάζει κάρτα πρωτοκόλλου TypeA M1, προσαρμόσιμη για TypeB.
  • Διεπαφή επικοινωνίας RS232 με SDK για ανάπτυξη.
  • Σχεδιασμός πολλαπλών σταθερών οπών για συμβατότητα.
