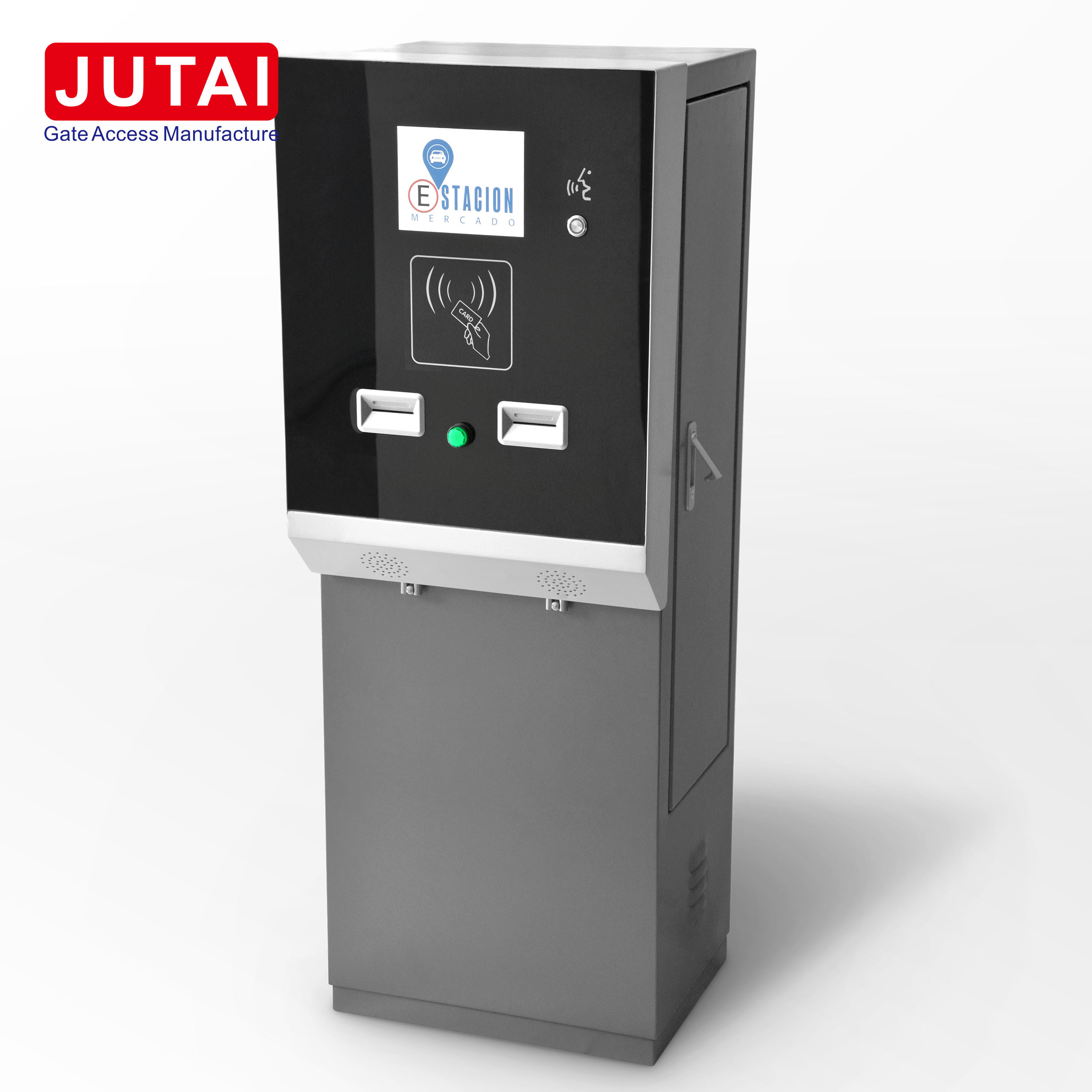

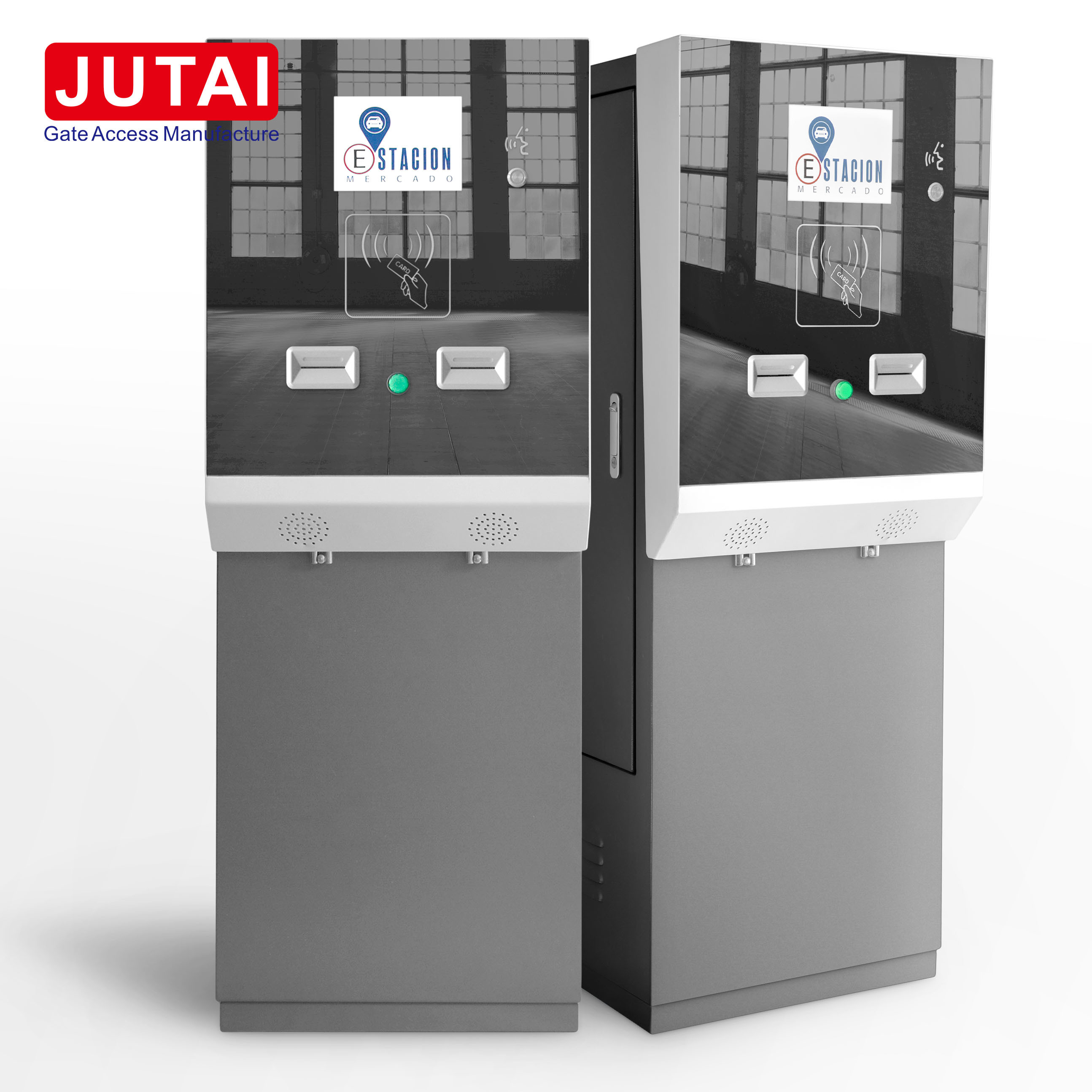

Μηχάνημα εισιτηρίων εισόδου/εξόδου σε χώρο στάθμευσης - Περιγραφή προϊόντος

I. Επισκόπηση προϊόντος

II. Βασικά Χαρακτηριστικά

Α. Σχεδίαση φιλική προς το χρήστη

• Το κουτί εισιτηρίων διαθέτει μοναδικό σχεδιασμό περιβλήματος με μπροστινά και δύο πλαϊνά πάνελ που ανοίγουν, διευκολύνοντας την εσωτερική καλωδίωση και τη συντήρηση χωρίς κόπο.
• Εξοπλισμένο με κουμπιά έκδοσης και συλλογής καρτών, μαζί με φωτιζόμενες υποδοχές καρτών, η όλη διαδικασία καθοδηγείται από σαφείς φωνητικές προτροπές και έξυπνες οδηγίες οθόνης, εξασφαλίζοντας μια απρόσκοπτη εμπειρία χρήστη.

Β. Βελτιωμένες δυνατότητες χειρισμού καρτών

• Στην είσοδο, εγκαθίστανται διπλοί διανομείς καρτών, διπλασιάζοντας τη χωρητικότητα αποθήκευσης της κάρτας και μειώνοντας αποτελεσματικά τη συχνότητα της μη αυτόματης αναπλήρωσης της κάρτας. Αυτό όχι μόνο ελαχιστοποιεί τον φόρτο εργασίας για τους χειριστές, αλλά και απλοποιεί τη διαδικασία εισόδου για τα οχήματα.
• Η έξοδος είναι εξοπλισμένη με διπλούς συλλέκτες καρτών, παρέχοντας ένα πλεονάζον σύστημα όπου η αστοχία ενός συλλέκτη δεν διαταράσσει την κανονική λειτουργία. Αυτός ο πλεονασμός μειώνει σημαντικά την πιθανότητα κυκλοφοριακής συμφόρησης που προκαλείται από ζητήματα συλλογής καρτών.

Γ. Ανίχνευση και Διαφοροποίηση Οχημάτων

• Το ενσωματωμένο σύστημα διπλού αισθητήρα γείωσης έχει σχεδιαστεί για να διακρίνει με ακρίβεια τις μοτοσυκλέτες από τα μικρά οχήματα. Αυτό επιτρέπει την εφαρμογή διαφορετικών υπολογισμών τιμολογίων με βάση τους τύπους οχημάτων, παρέχοντας ένα πιο ευέλικτο και δίκαιο σύστημα τιμολόγησης.

Δ. Οικονομική Επικοινωνία

• Με ενσωματωμένο κουμπί ενδοεπικοινωνίας και μικρόφωνο, το box box υποστηρίζει τη λειτουργία ενδοεπικοινωνίας LAN μέσω αποκλειστικού λογισμικού. Αυτό εξαλείφει την ανάγκη για πρόσθετες εγκαταστάσεις ενδοεπικοινωνίας, με αποτέλεσμα την εξοικονόμηση κόστους για το συνολικό έργο.

Ε. Παρακολούθηση κατάστασης πύλης

• Η διεπαφή ανάδρασης πύλης προσφέρει οπτική αναπαράσταση σε πραγματικό χρόνο της κατάστασης της πύλης και των περιφερειακών της συνδέσεων στο λογισμικό διαχείρισης. Αυτό επιτρέπει στους χειριστές να έχουν πλήρη έλεγχο και επίγνωση των σημείων πρόσβασης ανά πάσα στιγμή.

ΣΤ. Ανθεκτικότητα βιομηχανικού βαθμού

• Σχεδιασμένο για να αντέχει σε ακραίες συνθήκες, το κιβώτιο εισιτηρίων μπορεί να λειτουργήσει άψογα σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως 85°C. Αυτό εξασφαλίζει αξιόπιστη απόδοση 24/7, καθιστώντας το κατάλληλο για διάφορα περιβάλλοντα.

Ζ. Εύκολη εγκατάσταση και συνδεσιμότητα

• Διαθέτοντας μια διεπαφή RJ45 για σύνδεση LAN, το κιβώτιο εισιτηρίων μπορεί να δημιουργήσει αυτόματα μια σύνδεση με το λογισμικό διαχείρισης μόλις διαμορφωθεί η διεύθυνση IP του διακομιστή. Αυτό απλοποιεί τη διαδικασία εγκατάστασης και θέσης σε λειτουργία, εξοικονομώντας χρόνο και προσπάθεια.

Η. Προσθήκη Εμπορικής Αξίας

• Εκτός από τις βασικές λειτουργίες διαχείρισης στάθμευσης, το σύστημα προσφέρει επίσης δυνατότητες εμπορικής διαφήμισης. Αυτό παρέχει μια ευκαιρία για πρόσθετη δημιουργία εσόδων μέσω στοχευμένων διαφημίσεων.

III. Προδιαγραφές προϊόντος

Α. Προδιαγραφές υλικού

Β. Μέθοδος καλωδίωσης και σημειώσεις

1. Διάγραμμα καλωδίωσης: Το τροφοδοτικό (110~220VAC) συνδέεται στο κουτί εισιτηρίων, το οποίο στη συνέχεια δικτυώνεται στον υπολογιστή διαχείρισης μέσω ενός διακόπτη RJ45 και ελεγκτών. Το παρεχόμενο διάγραμμα απεικονίζει τις συνδέσεις της εξωτερικής συσκευής.
2. Προφυλάξεις καλωδίωσης:
   • Δεδομένης της περίπλοκης εσωτερικής καλωδίωσης του κιβωτίου εισιτηρίων, η οποία είναι προδιαμορφωμένη στο εργοστάσιο, είναι απαραίτητο να ακολουθήσετε το διάγραμμα εξωτερικής σύνδεσης.
   • Κατά την καλωδίωση του βρόχου επαγωγής γείωσης, απαιτείται αυστηρή τήρηση της αρχής του συνεστραμμένου ζεύγους, με το συνεστραμμένο ζεύγος συνδεδεμένο με τον αισθητήρα ανίχνευσης γείωσης. Εάν δεν το κάνετε αυτό, μπορεί να οδηγήσει σε ανακριβή ανίχνευση εισόδου και εξόδου του οχήματος.
   • Σε περίπτωση οποιασδήποτε διαφοράς μεταξύ των θέσεων διεπαφής καλωδίωσης στο διάγραμμα και της πραγματικής συσκευής, ανατρέξτε στις σημάνσεις στην πραγματική συσκευή για ακριβή καλωδίωση.

Γ. Διάγραμμα διαστάσεων προϊόντος

IV. Προδιαγραφές εσωτερικών εξαρτημάτων

Α. Ελεγκτής

1. Βασικά Χαρακτηριστικά:
   • Χτισμένο με στιβαρό βιομηχανικό σχεδιασμό, ο ελεγκτής μπορεί να λειτουργεί σταθερά σε ένα εύρος θερμοκρασιών από -40°C έως 85°C. Είναι εξοπλισμένο με χρονοδιακόπτη παρακολούθησης για την αποφυγή σφαλμάτων του συστήματος και τη διασφάλιση της αδιάλειπτης λειτουργίας.
   • Η διασύνδεση TCP/IP υψηλής ταχύτητας επιτρέπει τη γρήγορη και αποτελεσματική επικοινωνία, ενώ παράλληλα απλοποιεί τη διαδικασία καλωδίωσης.
   • Παρέχει ένα DLL (Dynamic Link Library), που επιτρέπει την εύκολη ενσωμάτωση και κλήσεις λειτουργιών σε διαφορετικές γλώσσες προγραμματισμού, διευκολύνοντας την υλοποίηση πολύπλοκων χαρακτηριστικών.
   • Διατίθενται πολλαπλές διεπαφές επικοινωνίας για την κάλυψη διαφορετικών απαιτήσεων του κλάδου και την εξασφάλιση απρόσκοπτης συνδεσιμότητας με άλλες συσκευές.
   • Με τρεις εξόδους ελέγχου φωτός, μπορεί να διαχειριστεί αποτελεσματικά τα φώτα LED 5-24V, βελτιώνοντας την οπτική οθόνη και την καθοδήγηση του χρήστη.
   • Οι τρεις εισόδους επαγωγής γείωσης επιτρέπουν την ανίχνευση τύπου οχήματος σε πραγματικό χρόνο, επιτρέποντας την ακριβή έκδοση κάρτας και την εκτύπωση χάρτινου εισιτηρίου με βάση τον εντοπισμένο τύπο οχήματος.
   • Παρέχονται τρεις είσοδοι κουμπιών για διαφορετικές λειτουργικές λειτουργίες, επιτρέποντας τη διαισθητική αλληλεπίδραση με τον χρήστη.
   • Ο διπλός έλεγχος πύλης με απομόνωση εξασφαλίζει ταυτόχρονο και ανεξάρτητο έλεγχο δύο πυλών, επιτρέποντας την ομαλή λειτουργία εισόδου και εξόδου.
   • Η ανάδραση διπλής πύλης με είσοδο απομόνωσης επιτρέπει την ακριβή παρακολούθηση της κατάστασης του διακόπτη πύλης, βελτιώνοντας την ασφάλεια και τη λειτουργική επίγνωση.
   • Οι διεπαφές διπλού διανομέα/συλλέκτη καρτών παρέχουν ευελιξία στη σύνδεση πολλαπλών συσκευών χειρισμού καρτών, βελτιστοποιώντας τη διαδικασία διαχείρισης καρτών.
   • Περιλαμβάνεται ένα πολυλειτουργικό κουμπί για επαναφορά συστήματος, επαναφορά προεπιλεγμένων ρυθμίσεων και λειτουργία αναγκαστικής αναβάθμισης, εξασφαλίζοντας εύκολη διαχείριση και συντήρηση του συστήματος.
   • Η πρόσβαση στην ιστοσελίδα στο πίσω μέρος επιτρέπει τη βολική διαμόρφωση των τοπικών διευθύνσεων IP και των διευθύνσεων IP προορισμού στον πίνακα ελέγχου, βελτιώνοντας τις δυνατότητες διαχείρισης δικτύου.
   • Οι προσαρμόσιμοι αριθμοί θυρών επικοινωνίας αποτρέπουν τις συγκρούσεις με τα υπάρχοντα συστήματα, διασφαλίζοντας την απρόσκοπτη ενσωμάτωση σε διάφορα περιβάλλοντα δικτύου.
   • Η υποστήριξη εξωτερικής οθόνης LED και LCD επιτρέπει βελτιωμένη διαδραστικότητα και προβολή πληροφοριών, παρέχοντας στους χρήστες σαφείς οδηγίες και ενημερώσεις κατάστασης.
   • Το σύστημα υποστηρίζει αναβαθμίσεις τόσο μέσω διαδικτύου όσο και με βάση την κάρτα SD, διασφαλίζοντας εύκολη πρόσβαση στις πιο πρόσφατες δυνατότητες και βελτιώσεις και απλοποιώντας τη συντήρηση του συστήματος.
   • Το εξωτερικό του ελεγκτή διαθέτει κέλυφος αλουμινίου με τεχνολογία εκτύπωσης λέιζερ, παρέχοντας αποτελεσματική απαγωγή θερμότητας, σαφείς σημάνσεις κειμένου και αισθητικά ευχάριστη εμφάνιση.

Β. Οθόνη LCD

1. Κύρια Χαρακτηριστικά:
   • Σχεδιασμένη και κατασκευασμένη σύμφωνα με βιομηχανικά πρότυπα, η οθόνη LCD είναι κατάλληλη για περιβάλλοντα υψηλής θερμοκρασίας εντός του κιβωτίου εισιτηρίων, με εύρος θερμοκρασίας λειτουργίας από -30°C έως +70°C.
   • Διαθέτοντας εξαιρετικά υψηλή φωτεινότητα 900 nit, εξασφαλίζει καθαρή ορατότητα ακόμη και στο άμεσο ηλιακό φως και διαθέτει ευρεία γωνία θέασης για βέλτιστη εμπειρία χρήστη.
   • Το ενσωματωμένο ρολόι RTC διατηρεί δεδομένα ώρας ακόμη και κατά τη διάρκεια διακοπών ρεύματος, με αυτόματη ανάκτηση χρόνου κατά την ενεργοποίηση, διασφαλίζοντας ακριβή μέτρηση χρόνου και συγχρονισμό του συστήματος.
   • Η φωτεινότητα του οπίσθιου φωτισμού είναι ρυθμιζόμενη σε 64 επίπεδα, επιτρέποντας ενεργειακά αποδοτική λειτουργία τη νύχτα ή σε συνθήκες χαμηλού φωτισμού.
   • Πριν φύγει από το εργοστάσιο, η οθόνη LCD υποβάλλεται σε διαδικασία γήρανσης 24 ωρών για να εξασφαλίσει αξιόπιστη και σταθερή απόδοση κατά την παράδοση.

Γ. Διανομέας καρτών

1. Κύρια Χαρακτηριστικά:
   • Σχεδιασμένος με ανθεκτικότητα βιομηχανικής ποιότητας, ο διανομέας καρτών είναι ανθεκτικός στη φθορά και τη διάβρωση, καθιστώντας τον κατάλληλο για διάφορα σκληρά περιβάλλοντα, συμπεριλαμβανομένων υψηλών θερμοκρασιών και συνθηκών σκόνης.
   • Ο μηχανισμός της κάρτας τρίχας τριβής μιμείται τη δράση ενός ανθρώπινου χεριού, εξασφαλίζοντας αξιόπιστη διανομή καρτών και ισχυρή προσαρμοστικότητα σε διαφορετικούς τύπους καρτών.
   • Εξοπλισμένος με ένα σύστημα παρακολούθησης υλικού και ένα ενσωματωμένο μικρο λειτουργικό σύστημα σε πραγματικό χρόνο, ο διανομέας καρτών εγγυάται αξιόπιστη και συνεχή λειτουργία, ελαχιστοποιώντας τον κίνδυνο αστοχιών του συστήματος.
   • Η λειτουργία προέκδοσης κάρτας επιταχύνει σημαντικά τη διαδικασία έκδοσης της κάρτας, μειώνοντας αποτελεσματικά τους χρόνους αναμονής των οχημάτων και βελτιώνοντας τη ροή της κυκλοφορίας.
   • Σε περίπτωση χαμηλών επιπέδων καρτών, άδειων δίσκων καρτών ή σφαλμάτων συστήματος ενεργοποιούνται αυτόματες ηχητικές ειδοποιήσεις, διασφαλίζοντας την έγκαιρη παρέμβαση του χειριστή. Το σύστημα διαθέτει επίσης λειτουργία αυτόματης επαναφοράς μετά από 100 δευτερόλεπτα συναγερμού σφάλματος.
   • Προσφέρει διεπαφές ελέγχου επιπέδου RS232 και I/O, παρέχοντας ευελιξία στην ενοποίηση και λειτουργία του συστήματος.
   • Με υψηλή ικανότητα ανακύκλωσης καρτών άνω των 40 καρτών και ηχητικό συναγερμό πλήρους κάρτας, ο διανομέας καρτών εξασφαλίζει αποτελεσματική διαχείριση καρτών.
   • Η βελτιωμένη λειτουργία ανάκτησης ασφάλειας αποτρέπει την απώλεια κακόβουλης κάρτας, ενισχύοντας την ασφάλεια της διαδικασίας χειρισμού της κάρτας.
   • Ο σχεδιασμός του κουτιού με δυνατότητα στοίβαξης επιτρέπει την ευέλικτη επέκταση της χωρητικότητας αποθήκευσης της κάρτας, προσαρμοζόμενη σε διαφορετικές απαιτήσεις χρήσης.
   • Το πάχος της κάρτας μπορεί να ρυθμιστεί σε ένα εύρος από 0,3 mm έως 2,5 mm (εργοστασιακά ρυθμισμένο στα 0,8 mm), χωρώντας διάφορα υλικά κάρτας.
   • Ο σχεδιασμός εγκατάστασης συρόμενης ράγας απλοποιεί την εγκατάσταση και την αφαίρεση του διανομέα καρτών, καθιστώντας τη συντήρηση και το σέρβις γρήγορη και εύκολη.
   • Κατασκευασμένο με τεχνικές πλήρους παραγωγής καλουπιών, ο διανομέας καρτών εξασφαλίζει υψηλή ακρίβεια προϊόντος και σταθερή ποιότητα.

Δ. Δέκτης κάρτας

1. Κύρια Χαρακτηριστικά:
   • Σε περίπτωση μπλοκαρίσματος της κάρτας, ο δέκτης της κάρτας προσφέρει ευέλικτες επιλογές, επιτρέποντας στους χειριστές να επιλέξουν μεταξύ επιστροφής της κάρτας μετά από ένα χρονικό όριο ή αναγκαστικής λήψης της κάρτας χωρίς να την επιστρέψουν.
   • Οι ρυθμίσεις χρονικού ορίου αναγνώρισης κάρτας και επιστροφής μπορούν να προσαρμοστούν, παρέχοντας μεγαλύτερο έλεγχο στη διαδικασία χειρισμού της κάρτας.
   • Μπορεί να παρέχει σήματα ενεργοποίησης και μεταγωγής στον κεντρικό υπολογιστή, επιτρέποντας την απρόσκοπτη ενσωμάτωση με το συνολικό σύστημα διαχείρισης στάθμευσης.
   • Ο δέκτης κάρτας είναι εξοπλισμένος με ηχητικούς και φωτεινούς συναγερμούς για να ειδοποιεί τους χειριστές σε περίπτωση λανθασμένης εισαγωγής κάρτας ή άλλων συνθηκών σφάλματος.

Ε. Εκτυπωτής εισιτηρίων χαρτιού

1. Κύρια Χαρακτηριστικά:
   • Ο εκτυπωτής προσφέρει δυνατότητες μεγέθυνσης γραμματοσειράς, επιτρέποντας τη μεγέθυνση του κειμένου από 1x σε 7x χρησιμοποιώντας τον έλεγχο εντολών, διασφαλίζοντας καθαρή και ευανάγνωστη εκτύπωση εισιτηρίων.
   • Εξοπλισμένο με κόφτη μεγάλης διάρκειας με συνολική διάρκεια ζωής πάνω από 1 εκατομμύριο κοπές χαρτιού, εξασφαλίζει αξιόπιστη και ανθεκτική λειτουργία.
   • Ο ενσωματωμένος αισθητήρας εξόδου χαρτιού, ο αισθητήρας μαύρου σημάδια και ο προαιρετικός αισθητήρας τέλους χαρτιού επιτρέπουν τη συνεχή παρακολούθηση της κατάστασης του εκτυπωτή, διασφαλίζοντας την ομαλή λειτουργία και αποτρέποντας τις εμπλοκές χαρτιού.
   • Υποστηρίζει εκτύπωση barcode και QR code σε διάφορες μορφές, με το μέγεθος pixel του κώδικα QR να προσαρμόζεται ελεύθερα για να ανταποκρίνεται στις διαφορετικές απαιτήσεις της εφαρμογής.
   • Ο εκτυπωτής διαθέτει μια ενσωματωμένη βιβλιοθήκη κινεζικών χαρακτήρων GBK και μια ενσωματωμένη βιβλιοθήκη παραδοσιακών κινεζικών χαρακτήρων, που επιτρέπει την εκτύπωση εισιτηρίων σε πολλές γλώσσες.
   • Υποστηρίζει ενημέρωση USB ή RS232 IAP, διευκολύνοντας τις εύκολες αναβαθμίσεις υλικολογισμικού και συντήρηση, διασφαλίζοντας ότι ο εκτυπωτής παραμένει ενημερωμένος με τις πιο πρόσφατες λειτουργίες.

ΣΤ. Ανιχνευτής βρόχου οχήματος

1. Κύρια Χαρακτηριστικά:
   • Σχεδιασμένος με πλήρεις προδιαγραφές βιομηχανικής ποιότητας, ο ανιχνευτής βρόχου οχήματος μπορεί να λειτουργεί συνεχώς εντός εύρους θερμοκρασιών από -40°C έως 85°C, εξασφαλίζοντας αξιόπιστη απόδοση 7*24 ωρών.
   • Είναι ιδιαίτερα προσαρμόσιμο, ικανό να ανιχνεύει διάφορα μοντέλα οχημάτων. Οι παράμετροι ανίχνευσης μπορούν να ρυθμιστούν για τη βελτιστοποίηση της απόδοσης για διαφορετικούς τύπους οχημάτων, διασφαλίζοντας την ακριβή ανίχνευση του οχήματος.
   • Ο ανιχνευτής διαθέτει δύο σετ εξόδων ρελέ, με τη λειτουργία εξόδου κάθε ομάδας να είναι προσαρμόσιμη. Μπορεί να ρυθμιστεί σε έξοδο παλμού ή ύπαρξης, ανάλογα με τις συγκεκριμένες απαιτήσεις της εφαρμογής.
   • Ο διακόπτης DIP επιτρέπει την εύκολη ρύθμιση της ευαισθησίας ανίχνευσης, διευκολύνοντας τη γρήγορη και αποτελεσματική ρύθμιση και βαθμονόμηση του ανιχνευτή.
   • Υποστηρίζει καθυστερημένη έξοδο του σήματος ανίχνευσης, το οποίο μπορεί να προσαρμοστεί για να καλύψει συγκεκριμένες επιχειρησιακές ανάγκες, διασφαλίζοντας την ομαλή και συντονισμένη είσοδο και έξοδο του οχήματος.
   • Η συχνότητα ανίχνευσης μπορεί να ρυθμιστεί και τα παρακείμενα πηνία μπορούν να ρυθμιστούν σε διαφορετικές συχνότητες για την αποφυγή παρεμβολών ίδιας συχνότητας, διασφαλίζοντας αξιόπιστη και ακριβή ανίχνευση του οχήματος.
   • Η έξοδος αυτόματης επαναφοράς μακροπρόθεσμης ανίχνευσης μπορεί να διαμορφωθεί έτσι ώστε να αποφεύγονται οι αστοχίες εξόδου λόγω μη φυσιολογικών συνθηκών, ενισχύοντας τη σταθερότητα και την αξιοπιστία του συστήματος.

Ζ. Αναγνώστης καρτών IC

1. Κύρια Χαρακτηριστικά:
   • Χτισμένο με ανθεκτικότητα βιομηχανικής ποιότητας, η συσκευή ανάγνωσης καρτών IC μπορεί να λειτουργεί συνεχώς σε ένα εύρος θερμοκρασιών από -40°C έως 85°C, εξασφαλίζοντας αξιόπιστη απόδοση 7*24 ωρών.
   • Μπορεί να διαβάσει κάρτες πρωτοκόλλου TypeA M1 και μπορεί να προσαρμοστεί ώστε να διαβάζει κάρτες πρωτοκόλλου TypeB, παρέχοντας ευελιξία στη συμβατότητα καρτών.
   • Η διεπαφή επικοινωνίας RS232 απλοποιεί την ενσωμάτωση με άλλες συσκευές και ένα διαθέσιμο SDK επιτρέπει περαιτέρω ανάπτυξη και προσαρμογή.
   • Η σχεδίαση οπών πολλαπλών πεδίων εξασφαλίζει συμβατότητα με διαφορετικούς τύπους δεκτών και διανομέων καρτών, ενισχύοντας την ευελιξία της σε διάφορες ρυθμίσεις διαχείρισης στάθμευσης.

H. Ticket Box IC Card Reader

1. Κύρια Χαρακτηριστικά:
   • Με σχεδιασμό βιομηχανικής ποιότητας, μπορεί να λειτουργεί σταθερά σε εύρος θερμοκρασιών από -40°C έως 85°C, παρέχοντας αξιόπιστη εξυπηρέτηση για 7*24 ώρες.
   • Δυνατότητα ανάγνωσης καρτών πρωτοκόλλου TypeA M1 και μπορεί να προσαρμοστεί για ανάγνωση καρτών πρωτοκόλλου TypeB, πληρώντας διαφορετικές απαιτήσεις ανάγνωσης καρτών.
   • Η διεπαφή επικοινωνίας RS232 επιτρέπει την απρόσκοπτη σύνδεση με το σύστημα και το παρεχόμενο SDK διευκολύνει την προσαρμοσμένη ανάπτυξη.
   • Τα σχέδια πολλαπλών σταθερών οπών εξασφαλίζουν συμβατότητα με διάφορους αναγνώστες καρτών και διανομείς, επιτρέποντας την εύκολη εγκατάσταση και ενσωμάτωση.
