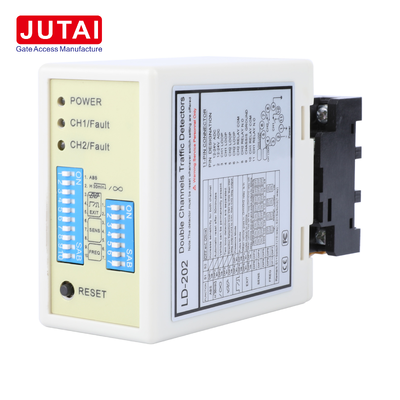

ΛΔ-200 ΛΔ-202 Δύο κανάλια ανιχνευτής βρόχων οχημάτων AC DC εκδόσεις για ανίχνευση φραγμών στάθμευσης και κατεύθυνσης

Η σειρά LD-200 / LD-202 παρέχει την ίδια ιδέα ανίχνευσης οχημάτων διπλού καναλιού σε δύο εκδόσεις τροφοδοσίας.Αυτό επιτρέπει σε έναν ολοκληρωτή συστήματος στάθμευσης να επιλέξει τον ανιχνευτή που ταιριάζει με την ισχύ που είναι διαθέσιμη στο εσωτερικό του φραγμού ή του ντουλαπιού ελέγχου πρόσβασης χωρίς να αλλάζει τη βασική έννοια λειτουργίας διπλού βρόχου.

Και οι δύο εκδόσεις αποδέχονται δύο επαγωγικούς βρόχους, CH1 και CH2, και μπορούν να χρησιμοποιηθούν για ανεξάρτητη ανίχνευση της παρουσίας οχήματος ή για κατευθυντήρια λογική όταν οι βρόχοι είναι διατεταγμένοι στη σειρά.Ως εκ τούτου, η σειρά είναι κατάλληλη για φραγμούς στάθμευσης, εισόδους ελέγχου πρόσβασης, λωρίδες εξόδου και άλλα έργα που απαιτούν δύο ζώνες ανίχνευσης.

• Δύο ανεξάρτητες εισόδους βρόχου
• Ανίχνευση κατεύθυνσης οχήματος
• Έξι επιλογές λειτουργίας
• Λειτουργία αναμετάδοσης παρουσίας και παλμού
• Οκτώ επίπεδα ευαισθησίας ανά κανάλι
• Τέσσερις επιλογές συχνότητας σε περίπου 20-100kHz
• Αυτοματοποιημένη επαναφορά και μόνιμη παρουσία
• Λειτουργία αύξησης ευαισθησίας ρυμουλκούμενου
• Ανίχνευση και ένδειξη βλάβης κυκλώματος με βάση LED

Επιλέξτε LD-200 όταν το ντουλάπι ελέγχου παρέχει 100-240VAC. Επιλέξτε LD-202 όταν η διαθέσιμη παροχή είναι 12-24VAC/DC.Η επιλογή θα πρέπει να βασίζεται στις απαιτήσεις αρχιτεκτονικής ισχύος και καλωδίωσης του έργουΆλλες λειτουργίες ανίχνευσης οχήματος εξακολουθούν να βασίζονται στην ίδια αρχή διπλού καναλιού που περιγράφεται στο εγχειρίδιο της σειράς.

Για μια τυπική διάταξη ανίχνευσης κατεύθυνσης διπλού βρόχου, τα CH1 και CH2 εγκαθίστανται ως ξεχωριστά βρόχα ανίχνευσης κατά σειρά κατά μήκος της λωρίδας.Η χειροκίνητη απεικόνιση δείχνει περίπου 1m μεταξύ των δύο βρόχωνΜετά την εγκατάσταση, ο ανιχνευτής πρέπει να επαναπροσαρμόζεται κάθε φορά που αλλάζουν οι ρυθμίσεις του διακόπτη DIP.

• Δυναμικό LED (ΚΡΕΙΝΟ):Φωτίζει για να δείξει "Ενεργοποίηση"
• Ηλεκτρική λάμπα ανίχνευσης CH1:
  • Σταθερή ενεργοποίηση: ανίχνευση οχήματος
  • Αργή αναβοσβήνωση: βραχυκύκλωμα ή ανεπαρκείς στροφές
  • Γρήγορη αναβοσβήνωση: ανοιχτό κύκλωμα ή υπερβολικές στροφές.
• Ηλεκτρική λάμπα ανίχνευσης CH2:
  • Σταθερή ενεργοποίηση: ανίχνευση οχήματος
  • Αργή αναβοσβήνωση: βραχυκύκλωμα ή ανεπαρκείς στροφές
  • Γρήγορη αναβοσβήνωση: ανοιχτό κύκλωμα ή υπερβολικές στροφές.

Η ευαισθησία και η ρύθμιση συχνότητας διευκολύνονται μέσω ρυθμίσεων διακόπτη 7 και 10 οδών:

• 8 διαφορετικές ρυθμίσεις ευαισθησίας διαθέσιμες μέσω διαμόρφωσης διακόπτη υποβρύχιας λειτουργίας
• Οι διακόπτες βύθισης 6, 7 και 8 ρυθμίζουν την ευαισθησία CH1 (0,8 έως 0,015)
• Οι διακόπτες βύθισης 3, 4 και 5 ελέγχουν την ευαισθησία του CH2 (0,8 έως 0,015)

Διακόπτης 1 (S1) - Επιλογή λειτουργίας βρόχου καναλιού 1:

• DIP 1 & DIP 2: Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)
• D3, D4, D5 και διακόπτης 2 D1, D2: Ειδικές λειτουργίες (τρόπος 1, 2, 3 ανίχνευση κατεύθυνσης. τρόπος 4, 5, 6 κανονική κατάσταση)
• D6 & D7 & D8 και διακόπτης 2 D3 & D4 & D5: επιλογή ευαισθησίας CH1 και CH2 (οκτώ επίπεδα)
• D9 & D10 και Switch2 D6, D7: Επιλογή συχνότητας (20 K έως 100 KHz)

• Το μέγεθος κοπής του κυλίνδρου πρέπει να είναι ορθογώνιο: μήκος 1,0 έως 2,0 μέτρα, πλάτος 0,8 έως 1,2 μέτρα
• Αποφύγετε κάθετες γωνίες στις γωνίες όσο το δυνατόν περισσότερο
• Χρησιμοποιήστε σιδηρομαγνητικά καλώδια για την περιστροφή επαγωγής, συνολικού μήκους έως 500 μέτρα
• Διατηρήστε την πρίζα και την πρίζα του προϊόντος σε κάθετη κατεύθυνση κατά την εγκατάσταση

Η σειρά ανιχνευτών κυκλώματος οχήματος διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για σενάρια εισόδου και εξόδου ενός καναλιού όταν ενσωματώνεται με:

• JUTAI Ελεγκτής μίας πόρτας (μοντέλο: AC-11)
• Πύργος φραγμού JUTAI (μοντέλο: BR-110)
• Διαβάτης RFID μεγάλης εμβέλειας JUTAI (μοντέλο: PUHF-9)
• Στρογγυλοειδείς κυλίνδρους αντοχής υψηλής θερμοκρασίας (μοντέλο: JTHT-11)

Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργεί ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού, κατάλληλοι για τυπικούς χώρους στάθμευσης με ένα εισόδου και ένα εξόδου.

Αυτή η διαμόρφωση παρέχει οφέλη εξοικονόμησης κόστους μειώνοντας το κόστος υλικού που συνδέεται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία.

• Πύλες φραγμών στάθμευσης με ντουλάπια χειρισμού με εναλλασσόμενο ρεύμα
• Ελεγκτές στάθμευσης χαμηλής τάσης DC/AC
• Ανίχνευση της κατεύθυνσης εισόδου και εξόδου
• Δύο λωρίδες πρόσβασης οχημάτων
• Εμπορικά συστήματα στάθμευσης
• Πύλες οχημάτων κατοικίας και βιομηχανίας

Η προσφορά τόσο της έκδοσης τροφοδοσίας με εναλλασσόμενο ρεύμα όσο και της έκδοσης χαμηλής τάσης παρέχει στους διανομείς και τους ενοποιητές ευελιξία σε διαφορετικά εμπορικά σήματα και πρότυπα έργων.Η κοινή λογική διπλού καναλιού διευκολύνει επίσης την τυποποίηση του σχεδιασμού λωρίδας κατά την επιλογή του κατάλληλου μοντέλου ισχύος για κάθε εγκατάσταση.
