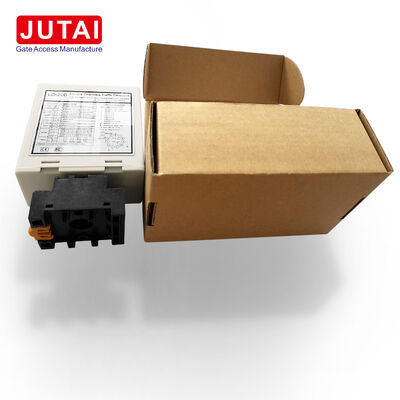

Ανιχνευτής Οχήματος Διπλής Βρόχου με 6 Λειτουργίες Εργασίας για Μπάρες Στάθμευσης, Κυκλοφορία και Έλεγχο Πρόσβασης
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | JUTAI |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | LD-200 |
| Εγγραφο | LD-200.202.pdf |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κινούμενα σχέδια |
| Χρόνος παράδοσης | 5 - 8 εργάσιμες ημέρες |
| Όροι πληρωμής | T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay |
| Δυνατότητα προσφοράς | 1000 τεμάχια το μήνα |
Λεπτομέρειες
| Μοντέλο | LD-200 / LD-202 | Είσοδοι βρόχου | CH1 Loop + CH2 Loop |
|---|---|---|---|
| Εύρος Συχνοτήτων | 20-100KHZ | Επίπεδα Συχνότητας | Υψηλή / Μεσαία-Υψηλή / Μεσαία-Χαμηλή / Χαμηλή |
| Ώρα επαναφοράς | 10 λεπτά σε κανονική λειτουργία | Τροφοδοτικό LD-200 | 100-240 VAC |
| κανάλια ανίχνευσης | 2 κανάλια | Τροφοδοτικό LD-202 | 12-24VAC/DC |
| Πεδίο ευαισθησίας | 0,015% έως 0,8% | Τρόποι εργασίας | 6 Επιλέξιμες λειτουργίες |
| Επίπεδα ευαισθησίας | 8 επίπεδα ανά κανάλι | Ανίχνευση κατεύθυνσης | Υποστηρίζεται |
| Επισημαίνω | Ανιχνευτής οχημάτων διπλού βρόχου,ανιχνευτής φραγμού πάρκινγκ,ανιχνευτής βρόχου ελέγχου πρόσβασης |
||
Περιγραφή προϊόντων
Ανιχνευτής Οχήματος Διπλού Βρόχου με 6 Λειτουργίες
Επαγγελματική λύση ελέγχου κυκλοφορίας και πρόσβασης για μπάρες στάθμευσης
Έννοια Προϊόντος
Αυτός ο ανιχνευτής έχει σχεδιαστεί με γνώμονα την ευελιξία διαμόρφωσης. Δύο κανάλια βρόχου συνδυάζονται με έξι επιλέξιμες λειτουργίες, ώστε το ίδιο υλικό να μπορεί να χρησιμοποιηθεί για διαφορετικές στρατηγικές στάθμευσης, ελέγχου πρόσβασης και διαχείρισης κυκλοφορίας. Ο εγκαταστάτης επιλέγει την απαιτούμενη συμπεριφορά με διακόπτες DIP αντί να αντικαθιστά τον ανιχνευτή όταν αλλάζουν οι λογικές της λωρίδας.
Το CH1 και το CH2 μπορούν να λειτουργήσουν μαζί ως ζεύγος ανίχνευσης κατεύθυνσης ή ξεχωριστά ως ανεξάρτητα κανάλια παρουσίας. Άλλες λειτουργίες παρέχουν παλμική συμπεριφορά που σχετίζεται με την άφιξη ή την αναχώρηση οχήματος. Αυτή η δομή πολλαπλών λειτουργιών είναι χρήσιμη για ολοκληρωτές που διαχειρίζονται έργα με ποικίλες απαιτήσεις εισόδου, εξόδου και ελέγχου διέλευσης.
Επισκόπηση των Έξι Λειτουργιών
Λειτουργία 1: Λογική παλμού σχετική με την κατεύθυνση βάσει της ακολουθίας CH1/CH2
Λειτουργία 2: Λογική παρουσίας σχετική με την κατεύθυνση με διαφορετικό μοτίβο χρονισμού ρελέ
Λειτουργία 3: Εναλλακτική κατευθυντική συμπεριφορά παρουσίας για άλλη απαίτηση ακολουθίας
Λειτουργία 4: Τα CH1 και CH2 λειτουργούν ως ξεχωριστές εξόδοι παρουσίας
Λειτουργία 5: Έξοδος παλμού κατά την είσοδο οχήματος στο CH1 ή CH2
Λειτουργία 6: Έξοδος παλμού μετά την αναχώρηση οχήματος από το CH1 ή CH2
Ρύθμιση Ευαισθησίας και Συχνότητας
Και τα δύο κανάλια ανίχνευσης έχουν οκτώ ρυθμίσεις ευαισθησίας από 0,015% έως 0,8%. Η συχνότητα είναι επιλέξιμη σε τέσσερα βήματα - Υψηλή, Μέτρια-Υψηλή, Μέτρια-Χαμηλή και Χαμηλή - εντός περίπου 20-100kHz. Αυτό παρέχει στον εγκαταστάτη δύο ανεξάρτητα εργαλεία για τη βελτιστοποίηση της ανίχνευσης και τον έλεγχο της αλληλεπίδρασης σε περιβάλλοντα πολλαπλών βρόχων.
Διαχείριση Παρουσίας Οχήματος
Ο ανιχνευτής μπορεί να διαμορφωθεί για μόνιμη παρουσία, όπου ένα όχημα παραμένει ανιχνευμένο μέχρι να φύγει από τον βρόχο ή ο ανιχνευτής να επαναφερθεί χειροκίνητα. Σε κανονική λειτουργία, η αυτόματη επαναφορά γίνεται μετά από περίπου 10 λεπτά συνεχούς παρουσίας. Παρέχεται επίσης μια ειδική λειτουργία αύξησης ευαισθησίας για εφαρμογές με ρυμουλκούμενα.
Βασικά Οφέλη
- Ένα προϊόν καλύπτει πολλαπλές συμπεριφορές ελέγχου λωρίδας
- Δύο είσοδοι βρόχου μειώνουν την ανάγκη για ξεχωριστές μονάδες ενός καναλιού
- Η λογική κατεύθυνσης υποστηρίζει εφαρμογές εισόδου και εξόδου
- Οι έξοδοι παρουσίας και παλμού υποστηρίζουν διαφορετικές εισόδους ελεγκτή
- Η ευαισθησία και η συχνότητα μπορούν να ρυθμιστούν κατά την έναρξη λειτουργίας
- Η ένδειξη LED βοηθά στην απλοποίηση της εύρεσης σφαλμάτων
Προδιαγραφές Διαμόρφωσης
| Παράμετρος | Προδιαγραφή |
|---|---|
| Προϊόν | Ανιχνευτής Οχήματος Διπλού Βρόχου |
| Κανάλια Βρόχου | CH1 / CH2 |
| Λειτουργίες | 6 επιλέξιμες |
| Ευαισθησία | 8 επίπεδα ανά κανάλι |
| Εύρος Ευαισθησίας | 0,015% υψηλότερο έως 0,8% χαμηλότερο |
| Εύρος Συχνότητας | 20-100kHz |
| Επιλογές Συχνότητας | Υψηλή / Μέτρια-Υψηλή / Μέτρια-Χαμηλή / Χαμηλή |
| Λειτουργία Κατεύθυνσης | Υποστηρίζεται |
| Ανεξάρτητη Λειτουργία Παρουσίας | Υποστηρίζεται |
| Λογική Παλμού Εισόδου/Εξόδου | Υποστηρίζεται από επιλέξιμες λειτουργίες |
| Αυτόματη Επαναφορά | Περίπου 10 λεπτά |
| Μόνιμη Παρουσία | Υποστηρίζεται |
| Αύξηση Ευαισθησίας Ρυμουλκούμενου | Υποστηρίζεται |
| Ένδειξη Κατάστασης | LED Τροφοδοσίας / CH1 / CH2 |
| Τροφοδοσία LD-200 | 100-240VAC |
| Τροφοδοσία LD-202 | 12-24VAC/DC |
Εφαρμογές
- Μπάρες στάθμευσης
- Λωρίδες ελέγχου πρόσβασης οχημάτων
- Ακολουθία εισόδου και εξόδου
- Διαχείριση εμπορικών χώρων στάθμευσης
- Πύλες βιομηχανικών οχημάτων
- Σημεία ανίχνευσης ελέγχου κυκλοφορίας
Θέματα Εγκατάστασης
Η περίμετρος του βρόχου καθορίζει τον προτεινόμενο αριθμό σπειρών. Για παράδειγμα, το εγχειρίδιο προδιαγράφει έξι σπείρες για περίμετρο βρόχου 3-4μ και δύο σπείρες για βρόχους άνω των 20μ. Για διατάξεις κατεύθυνσης διπλού βρόχου, το εγχειρίδιο δείχνει τα CH1 και CH2 ως ξεχωριστούς βρόχους δρόμου τοποθετημένους διαδοχικά κατά μήκος της λωρίδας.
Ενδείξεις και Διακόπτες
- LED Τροφοδοσίας (ΚΟΚΚΙΝΟ): Ανάβει για να υποδείξει "Τροφοδοσία ON"
- LED Ανίχνευσης CH1:
- Σταθερά Αναμμένο: Ανίχνευση οχήματος
- Αργή Αναβοσβήνει: Βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες
- Γρήγορη Αναβοσβήνει: Ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες
- LED Ανίχνευσης CH2:
- Σταθερά Αναμμένο: Ανίχνευση οχήματος
- Αργή Αναβοσβήνει: Βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες
- Γρήγορη Αναβοσβήνει: Ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες
Επιλογή Ευαισθησίας
Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω ρυθμίσεων διακοπτών DIP 7 καναλιών και 10 καναλιών:
- 8 διαφορετικές ρυθμίσεις ευαισθησίας διαθέσιμες μέσω διαμόρφωσης διακοπτών DIP
- Οι διακόπτες DIP 6, 7 και 8 ελέγχουν την ευαισθησία του CH1 (0,8 έως 0,015)
- Οι διακόπτες DIP 3, 4 και 5 ελέγχουν την ευαισθησία του CH2 (0,8 έως 0,015)
Διαμόρφωση Διακοπτών
Διακόπτης 1 (S1) - Επιλογή Λειτουργίας Βρόχου Καναλιού 1:
- DIP 1 & DIP 2: Ειδική Αύξηση Ευαισθησίας Για Ρυμουλκούμενο (Και τα δύο κανάλια)
- D3, D4, D5 και Διακόπτης 2 D1, D2: Ειδικές Λειτουργίες (Λειτουργία1, 2, 3 Ανίχνευση Κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία)
- D6 & D7 & D8 και Διακόπτης 2 D3 & D4 & D5: Επιλογή Ευαισθησίας CH1 και CH2 (Οκτώ Επίπεδα)
- D9 & D10 και Διακόπτης 2 D6, D7: Επιλογή Συχνότητας (20 K έως 100 KHz)
Σημείωση Κουμπιού Επαναφοράς: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.
Οδηγίες Εγκατάστασης
- Το μέγεθος κοπής πηνίου πρέπει να είναι ορθογώνιο: μήκος 1,0 έως 2,0 μέτρα, πλάτος 0,8 έως 1,2 μέτρα
- Αποφύγετε τις ορθές γωνίες στις γωνίες όσο το δυνατόν περισσότερο
- Χρησιμοποιήστε σιδηρομαγνητικά καλώδια για πηνίο επαγωγής, συνολικού μήκους έως 500 μέτρα
- Διατηρήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση κατά την εγκατάσταση
Ενσωμάτωση Συστήματος
Η σειρά ανιχνευτών βρόχου οχήματος διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για σενάρια εισόδου και εξόδου ενός καναλιού όταν ενσωματώνεται με:
- Ελεγκτής μίας πόρτας JUTAI (Μοντέλο: AC-11)
- Μπάρα πύλης JUTAI (Μοντέλο: BR-110)
- Αναγνώστης RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9)
- Πηνία βρόχου ανθεκτικά σε υψηλές θερμοκρασίες (Μοντέλο: JTHT-11)
Αρχή Λειτουργίας
Διαδικασία Εισόδου
- Το αυτοκίνητο εισέρχεται στην κοινότητα/πάρκινγκ, πατώντας ταυτόχρονα δύο πηνία βρόχου
- Το LD-200/202 ενεργοποιεί τον αναγνώστη UHF στην είσοδο
- Ο αναγνώστης UHF διαβάζει το αναγνωριστικό κάρτας και το στέλνει στον ελεγκτή μέσω εξόδου Wiegand
- Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει σήμα ρελέ για να ανοίξει η μπάρα πύλης
- Το αυτοκίνητο εισέρχεται, ο βραχίονας της μπάρας κατεβαίνει αυτόματα
- Το LD-100/102 παρέχει λειτουργία ασφάλειας και προστασίας από χτυπήματα
Διαδικασία Εξόδου
- Το αυτοκίνητο εξέρχεται από την κοινότητα/πάρκινγκ, περνώντας από τον εσωτερικό αναγνώστη UHF
- Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF για να διαβάσει την κάρτα και να στείλει το αναγνωριστικό στον ελεγκτή
- Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει σήμα ρελέ για να ανοίξει η μπάρα πύλης
- Το αυτοκίνητο εξέρχεται, ο βραχίονας της μπάρας κατεβαίνει αυτόματα
- Το LD-100/102 παρέχει λειτουργία ασφάλειας και προστασίας από χτυπήματα
Αναγνώριση Κατεύθυνσης
Η Λειτουργία Αναγνώρισης Κατεύθυνσης διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνά από άλλο αναγνώστη UHF, καταγράφοντας μόνο εγγραφές εισόδου ή εξόδου στο σύστημα.
Ανεξάρτητη Λειτουργία
Ο Ανιχνευτής Βρόχου Διπλού Καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού, κατάλληλος για τυπικά πάρκινγκ ενός εισόδου και ενός εξόδου.
Αυτή η διαμόρφωση παρέχει οφέλη εξοικονόμησης κόστους μειώνοντας το κόστος υλικού που σχετίζεται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.
