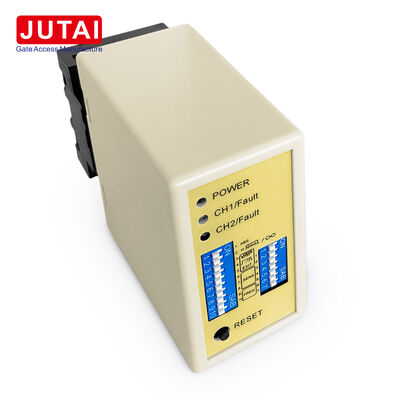

Δύο κανάλια ανίχνευσης κυκλώματος στάθμευσης LD-200 με έξοδα παρουσίας αναγνώρισης κατεύθυνσης και αναμετάδοσης παλμών

Το LD-200 συνδυάζει δύο εισόδους κύκλου στάθμευσης με ρυθμιζόμενη λογική αναμετάδοσης για εφαρμογές παρουσίας, παλμού και κατεύθυνσης οχήματος.Ο ανιχνευτής αυτός έχει σχεδιαστεί για πύλες φραγμών και ντουλάπια ελέγχου στάθμευσης όπου οι CH1 και CH2 απαιτούν παρακολούθηση από μία ενιαία συσκευή με διαφορετική συμπεριφορά εξόδου με βάση τη σειρά λωρίδας κυκλοφορίας..

Η διαμόρφωση του ρελέ είναι ένα βασικό πλεονέκτημα αυτού του προϊόντος.το αντίστοιχο ρελέ παράγει έξοδο όταν τα οχήματα εισέρχονται ή βγαίνουν από τους βρόχουςΣε κατευθυνόμενες λειτουργίες, ο ανιχνευτής χρησιμοποιεί τη σειρά ενεργοποίησης CH1 και CH2 για να καθορίσει την κατεύθυνση ταξιδιού και να παράγει προγραμματισμένες απαντήσεις ρελέ.

Αυτό καθιστά το LD-200 ιδανικό για τους εγκαταστάτες που χρειάζονται έναν ανιχνευτή διπλού καναλιού για την κάλυψη πολλαπλών λειτουργιών στάθμευσης αντί να επιλέγουν διαφορετικούς ανιχνευτές για διάφορα σχέδια λωρίδας.

• Αίτηση ανοίγματος φραγμού
• Παρακολούθηση της παρουσίας οχήματος
• Επιβεβαίωση διέλευσης
• Λογική κατεύθυνσης εισόδου/εξόδου
• Ανίχνευση δύο ζωνών
• Παραγωγή σήματος ροής οχήματος

Για την οδική ανίχνευση, δύο ξεχωριστοί βρόχοι ευθυγραμμίζονται με την πορεία του οχήματος και διαχωρίζονται περίπου 1 μέτρο μεταξύ τους.Οι εγκαταστάτες πρέπει να επαληθεύουν και τους δύο βρόχους ξεχωριστά., επιλέξτε την κατάλληλη ευαισθησία και επιλέξτε διαφορετικές ρυθμίσεις συχνότητας όταν οι κοντινοί βρόχοι δημιουργούν παρεμβολές.

• Δυναμικό LED (ΚΡΕΙΝΟ):Φωτίζει για να δείξει "Ενεργοποίηση"
• Ηλεκτρική λάμπα ανίχνευσης CH1:
  • Σταθερή ενεργοποίηση: ανίχνευση οχήματος
  • Αργή αναβοσβήνωση: βραχυκύκλωμα ή ανεπαρκείς στροφές
  • Γρήγορη αναβοσβήνωση: ανοιχτό κύκλωμα ή υπερβολικές στροφές.
• Ηλεκτρική λάμπα ανίχνευσης CH2:
  • Σταθερή ενεργοποίηση: ανίχνευση οχήματος
  • Αργή αναβοσβήνωση: βραχυκύκλωμα ή ανεπαρκείς στροφές
  • Γρήγορη αναβοσβήνωση: ανοιχτό κύκλωμα ή υπερβολικές στροφές.

Η ευαισθησία και η ρύθμιση συχνότητας διευκολύνονται μέσω ρυθμίσεων διακόπτη 7 και 10 οδών:

• 8 διαφορετικές ρυθμίσεις ευαισθησίας διαθέσιμες μέσω διαμόρφωσης διακόπτη υποβρύχιας λειτουργίας
• Οι διακόπτες βύθισης 6, 7 και 8 ρυθμίζουν την ευαισθησία CH1 (0,8 έως 0,015)
• Οι διακόπτες βύθισης 3, 4 και 5 ελέγχουν την ευαισθησία του CH2 (0,8 έως 0,015)

Διακόπτης 1 (S1) - Επιλογή λειτουργίας βρόχου καναλιού 1:

• DIP 1 & DIP 2: Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)
• D3, D4, D5 και διακόπτης 2 D1, D2: Ειδικές λειτουργίες (τρόπος 1, 2, 3 ανίχνευση κατεύθυνσης. τρόπος 4, 5, 6 κανονική κατάσταση)
• D6 & D7 & D8 και διακόπτης 2 D3 & D4 & D5: επιλογή ευαισθησίας CH1 και CH2 (οκτώ επίπεδα)
• D9 & D10 και Switch2 D6, D7: Επιλογή συχνότητας (20 K έως 100 KHz)

• Το μέγεθος κοπής του κυλίνδρου πρέπει να είναι ορθογώνιο: μήκος 1,0 έως 2,0 μέτρα, πλάτος 0,8 έως 1,2 μέτρα
• Αποφύγετε κάθετες γωνίες στις γωνίες όσο το δυνατόν περισσότερο
• Χρησιμοποιήστε σιδηρομαγνητικά καλώδια για την περιστροφή επαγωγής, συνολικού μήκους έως 500 μέτρα
• Διατηρήστε την πρίζα και την πρίζα του προϊόντος σε κάθετη κατεύθυνση κατά την εγκατάσταση

Η σειρά ανιχνευτών κυκλώματος οχήματος διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για σενάρια εισόδου και εξόδου ενός καναλιού όταν ενσωματώνεται με:

• JUTAI Ελεγκτής μίας πόρτας (μοντέλο: AC-11)
• Πύργος φραγμού JUTAI (μοντέλο: BR-110)
• Διαβάτης RFID μεγάλης εμβέλειας JUTAI (μοντέλο: PUHF-9)
• Στρογγυλοειδείς κυλίνδρους αντοχής υψηλής θερμοκρασίας (μοντέλο: JTHT-11)

Αναγνώριση κατεύθυνσης:Η λειτουργία αναγνώρισης κατεύθυνσης διασφαλίζει ότι ο ανιχνευτής κυκλώματος διπλού καναλιού δεν ενεργοποιεί το σήμα ξανά όταν το όχημα περνά έναν άλλο αναγνώστη UHF,καταγράφοντας μόνο εγγραφές εισόδου ή εξόδου στο σύστημα.

Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργεί ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού, κατάλληλοι για τυπικούς χώρους στάθμευσης με ένα εισόδου και ένα εξόδου.Αυτή η διαμόρφωση παρέχει οφέλη εξοικονόμησης κόστους μειώνοντας το κόστος υλικού που συνδέεται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία.
