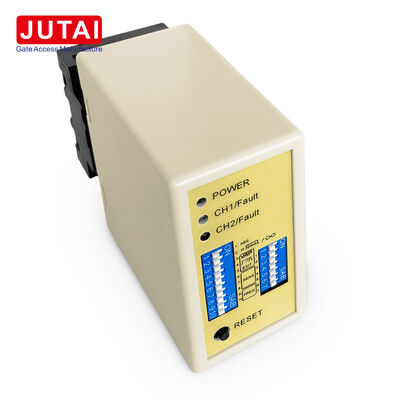

Δύο κανάλια επαγωγικού ανιχνευτή οχημάτων για την είσοδο στάθμευσης, την έξοδο, το φράγμα και τα συστήματα ελέγχου πρόσβασης

Αυτός ο επαγωγικός ανιχνευτής οχήματος έχει σχεδιαστεί για ελεγχόμενες εισόδους και εξόδους οχημάτων, όπου δύο βρόχοι δρόμου διαχειρίζονται την κίνηση αυτοκινήτων, φορτηγών, και άλλων οχημάτων. Η μονάδα παρακολουθεί τα CH1 και CH2 σε μία πλατφόρμα διπλού καναλιού, μετατρέποντας τη δραστηριότητα του βρόχου σε σήματα ρελέ για συνδεδεμένες πύλες ή ελεγκτές πρόσβασης.

Στις εισόδους στάθμευσης, ο πρώτος βρόχος ανιχνεύει τα προσεγγίζοντα οχήματα, ενώ ο δεύτερος επιβεβαιώνει τη διέλευση. Στις λωρίδες εξόδου, η ίδια λογική υποστηρίζει τη λογική κατεύθυνσης εξόδου. Όταν οι βρόχοι εγκαθίστανται σε σειρά, ο ανιχνευτής καθορίζει την κατεύθυνση κίνησης του οχήματος από το CH1 στο CH2 ή από το CH2 στο CH1.

Με εξόδους βασισμένες σε ρελέ, ο ανιχνευτής ενσωματώνεται με συμβατούς ελεγκτές πυλών, πίνακες ελέγχου στάθμευσης και συστήματα πρόσβασης οχημάτων που δέχονται εισόδους ξηρής επαφής ή ενεργοποιούμενες από ρελέ. Ο συνδεδεμένος ελεγκτής καθορίζει συγκεκριμένες ενέργειες, όπως άνοιγμα, κράτημα, μέτρηση ή επιβεβαίωση διέλευσης.

Ο ανιχνευτής προσφέρει έξι επιλέξιμες λειτουργίες μέσω διαμόρφωσης διακοπτών DIP:

• Έξοδος παλμού σχετιζόμενη με την κατεύθυνση
• Έξοδος παρουσίας σχετιζόμενη με την κατεύθυνση
• Ανεξάρτητη λειτουργία παρουσίας CH1 και CH2
• Έξοδος παλμού κατά την είσοδο οχήματος σε βρόχο
• Έξοδος παλμού μετά την έξοδο οχήματος από βρόχο

Αυτή η ευελιξία επιτρέπει στους ολοκληρωτές συστημάτων να χρησιμοποιούν έναν ενιαίο ανιχνευτή σε διάφορα σχέδια λωρίδων, από απλές ζώνες παρουσίας έως εφαρμογές ευαίσθητες στην κατεύθυνση.

Κάθε κανάλι βρόχου διαθέτει οκτώ επιλογές ευαισθησίας (0,015% έως 0,8%) και τέσσερις επιλογές συχνότητας σε περίπου 20-100kHz. Αυτές οι ρυθμίσεις επιτρέπουν στους εγκαταστάτες να βελτιστοποιήσουν την απόδοση του συστήματος για συγκεκριμένες διατάξεις βρόχων και να μειώσουν την παρεμβολή από γειτονικούς βρόχους.

• Δύο κανάλια επαγωγικού βρόχου σε έναν ανιχνευτή
• Αναγνώριση κατεύθυνσης από την ακολουθία βρόχων
• Επιλογές εξόδου παρουσίας και παλμού
• Δυνατότητα ανεξάρτητης λειτουργίας καναλιού
• Οκτώ ρυθμίσεις ευαισθησίας για CH1 και CH2
• Τέσσερις επιλογές συχνότητας
• Αυτόματη επαναφορά και λειτουργίες μόνιμης παρουσίας
• Ενίσχυση ευαισθησίας για ρυμουλκούμενα
• Διάγνωση σφαλμάτων με υποβοήθηση LED

• Έλεγχος εισόδου στάθμευσης
• Έλεγχος εξόδου στάθμευσης
• Λωρίδες πυλών κατοικιών
• Πρόσβαση εμπορικών οχημάτων
• Είσοδοι βιομηχανικών χώρων
• Λογική κατεύθυνσης κυκλοφορίας διπλού βρόχου

Η σωστή εγκατάσταση του βρόχου είναι απαραίτητη για αξιόπιστη επαγωγική ανίχνευση. Το εγχειρίδιο παρέχει συστάσεις για τις στροφές του βρόχου με βάση την περίμετρο του βρόχου και καθορίζει την κάθετη τοποθέτηση για την εγκατάσταση του βύσματος και της πρίζας του ανιχνευτή.

• LED Τροφοδοσίας (ΚΟΚΚΙΝΟ):Ανάβει για να υποδείξει "Τροφοδοσία ON"
• LED Ανίχνευσης CH1:
  • Σταθερά Αναμμένο: Ανίχνευση οχήματος
  • Αργή Αναβοσβήνει: Βραχυκύκλωμα βρόχου ή ανεπαρκείς στροφές
  • Γρήγορη Αναβοσβήνει: Ανοιχτό κύκλωμα βρόχου ή υπερβολικές στροφές
• LED Ανίχνευσης CH2:
  • Σταθερά Αναμμένο: Ανίχνευση οχήματος
  • Αργή Αναβοσβήνει: Βραχυκύκλωμα βρόχου ή ανεπαρκείς στροφές
  • Γρήγορη Αναβοσβήνει: Ανοιχτό κύκλωμα βρόχου ή υπερβολικές στροφές

Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω ρυθμίσεων διακοπτών DIP 7 καναλιών και 10 καναλιών:

• 8 διαφορετικές ρυθμίσεις ευαισθησίας διαθέσιμες μέσω διαμόρφωσης διακοπτών DIP
• Οι διακόπτες DIP 6, 7 και 8 ελέγχουν την ευαισθησία του CH1 (0,8 έως 0,015)
• Οι διακόπτες DIP 3, 4 και 5 ελέγχουν την ευαισθησία του CH2 (0,8 έως 0,015)

Διακόπτης 1 (S1) - Επιλογή Λειτουργίας Βρόχου Καναλιού 1:

• DIP 1 & DIP 2: Ειδική Ενίσχυση Ευαισθησίας Για Ρυμουλκούμενο (Και τα δύο κανάλια)
• D3, D4, D5 και Διακόπτης 2 D1, D2: Ειδικές Λειτουργίες (Λειτουργία 1, 2, 3 Ανίχνευση Κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία)
• D6 & D7 & D8 και Διακόπτης 2 D3 & D4 & D5: Επιλογή Ευαισθησίας CH1 και CH2 (Οκτώ Επίπεδα)
• D9 & D10 και Διακόπτης 2 D6, D7: Επιλογή Συχνότητας (20 K έως 100 KHz)

• Το μέγεθος κοπής πηνίου πρέπει να είναι ορθογώνιο: μήκος 1,0 έως 2,0 μέτρα, πλάτος 0,8 έως 1,2 μέτρα
• Αποφύγετε τις ορθές γωνίες στις γωνίες όσο το δυνατόν περισσότερο
• Χρησιμοποιήστε σιδηρομαγνητικά καλώδια για το πηνίο επαγωγής, συνολικού μήκους έως 500 μέτρα
• Διατηρήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη κατεύθυνση κατά την εγκατάσταση

Η σειρά ανιχνευτών βρόχου διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για σενάρια εισόδου και εξόδου ενός καναλιού όταν ενσωματώνεται με:

• Ελεγκτής μίας πόρτας JUTAI (Μοντέλο: AC-11)
• Πύλη μπαρ JUTAI (Μοντέλο: BR-110)
• Αναγνώστης RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9)
• Πηνία βρόχου ανθεκτικά σε υψηλές θερμοκρασίες (Μοντέλο: JTHT-11)

Η Λειτουργία Αναγνώρισης Κατεύθυνσης διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνάει από έναν άλλο αναγνώστη UHF, καταγράφοντας μόνο εγγραφές εισόδου ή εξόδου στο σύστημα.

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού, κατάλληλος για τυπικά πάρκινγκ ενός εισόδου και μίας εξόδου. Αυτή η διαμόρφωση παρέχει οφέλη εξοικονόμησης κόστους μειώνοντας το κόστος υλικού που σχετίζεται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.
