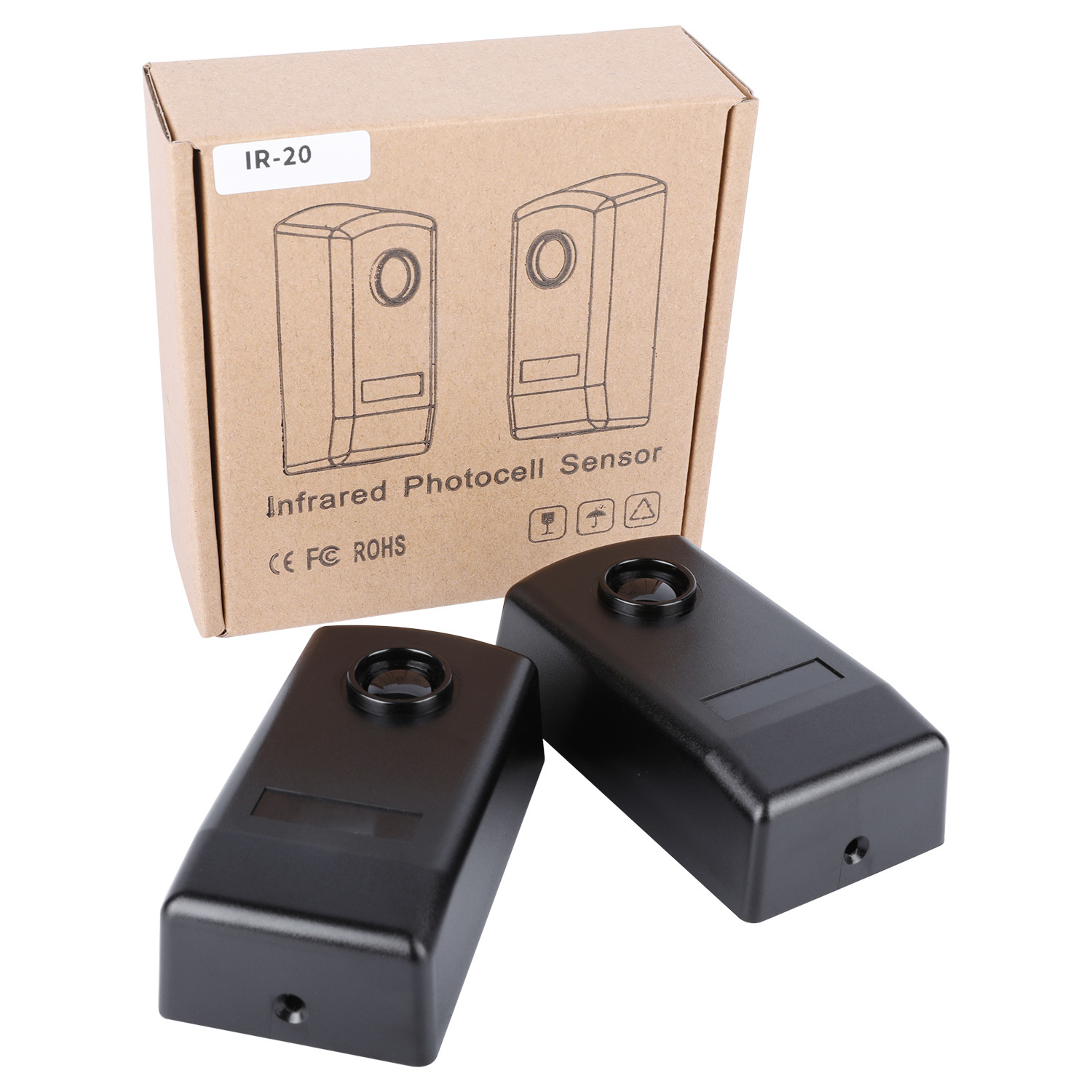

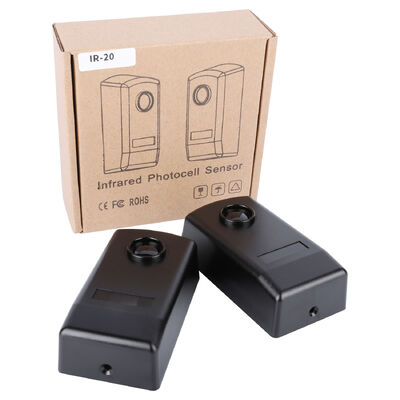

Απλός Εγκατάσταση Αισθητήρα Υπέρυθρων – JUTAI IR-20 για Συστήματα Αυτοματισμού Θυρών & Ασφαλείας

Επισκόπηση Προϊόντος

Βασικά Χαρακτηριστικά & Πλεονεκτήματα (Εστίαση στην Απλή Εγκατάσταση)

1. Εύκολη Εγκατάσταση & Ρύθμιση

• Ελάχιστη Στήριξη Εργαλείων: Υποστηρίζει τοποθέτηση σε τοίχο (3x οπές διάτρησης 5mm με αγκύρια βιδών) και τοποθέτηση σε μεταλλική επιφάνεια (3x βίδες αυτο-χτυπήματος 3mm) – ταιριάζει στα περισσότερα πλαίσια θυρών, φράχτες ασφαλείας και εξωτερικούς χώρους κτιρίων χωρίς προσαρμοσμένες τροποποιήσεις.
• Σαφής καλωδίωση & σήμανση: Οι ακροδέκτες είναι εμφανώς σημειωμένοι (TX: 1-2 για τροφοδοσία; RX: 1-3 για τροφοδοσία, 4=COM, 5=NC, 6=NO) για την εξάλειψη της σύγχυσης. Δεν χρειάζονται πολύπλοκα διαγράμματα καλωδίωσης – ακόμη και οι εγκαταστάτες για πρώτη φορά μπορούν να ολοκληρώσουν τις συνδέσεις σε λίγα λεπτά.
• Διαισθητική Ευθυγράμμιση: Η φωτεινή κόκκινη ένδειξη LED του RX (σβηστή όταν η δέσμη είναι ευθυγραμμισμένη, αναμμένη όταν διακόπτεται) παρέχει σχόλια σε πραγματικό χρόνο. Απλώς ρυθμίστε τις θέσεις TX/RX μέχρι να σβήσει το LED – δεν απαιτούνται εργαλεία βαθμονόμησης ή τεχνική τεχνογνωσία.
• Μπροστινό πάνελ Snap-On: Το μπροστινό πάνελ ανυψώνεται εύκολα για πρόσβαση στην καλωδίωση και κλείνει με ασφάλεια με τις παρεχόμενες βίδες, βελτιώνοντας το τελικό βήμα εγκατάστασης και προστατεύοντας τα εσωτερικά εξαρτήματα από τη σκόνη.

2. Αδιάβροχη & Αξιόπιστη Απόδοση

• Προστασία εισόδου IP55: Αντιστέκεται στην είσοδο σκόνης και στα πίδακες νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση, καθιστώντας το κατάλληλο για άμεση εξωτερική εγκατάσταση (π.χ. εξωτερικοί χώροι γκαραζόπορτας, εμπορικές είσοδοι) χωρίς πρόσθετα περιβλήματα.
• Ευρεία προσαρμογή θερμοκρασίας: Λειτουργεί σταθερά από -10°C έως +60°C, προσαρμοζόμενο σε διάφορα κλίματα – από κρύους χειμώνες έως ζεστά καλοκαιρινά περιβάλλοντα – χωρίς υποβάθμιση της απόδοσης.
• Σχεδιασμός κατά των παρεμβολών: Το βελτιστοποιημένο οπτικό φιλτράρισμα ελαχιστοποιεί τα ψευδή ερεθίσματα από το περιβαλλοντικό φως (ηλιακό φως, φωτιστικά φθορισμού) και τα περιβαλλοντικά συντρίμμια, εξασφαλίζοντας σταθερή απόδοση σε σενάρια αυτοματισμού θυρών.

3. Καθολική Συμβατότητα & Πρακτική Λειτουργικότητα

• Ευέλικτη είσοδος ισχύος: Λειτουργεί με τροφοδοτικά 12-24V AC/DC (μη πολωμένα), ενσωματώνοντας απρόσκοπτα με τυπικούς ελεγκτές θυρών, πίνακες συναγερμού ασφαλείας και συστήματα ελέγχου πρόσβασης – δεν απαιτούνται εξειδικευμένοι προσαρμογείς ρεύματος.
• Ευέλικτη έξοδος ρελέ: Εξοπλισμένο με κοινούς (COM, ακροδέκτης 4), κανονικά κλειστούς (NC, ακροδέκτης 5) και κανονικά ανοιχτούς (NO, ακροδέκτης 6) ακροδέκτες, εξασφαλίζοντας συμβατότητα με όλο το κύριο υλικό αυτοματισμού θυρών και ασφαλείας.
• Χαμηλή κατανάλωση ρεύματος: TX μέγιστο ρεύμα λειτουργίας ≤25mA και RX μέγιστο ρεύμα λειτουργίας ≤35mA, υποστηρίζοντας ενεργειακά αποδοτική λειτουργία 24/7 χωρίς υπερβολική χρήση ενέργειας.

Τεχνικές Προδιαγραφές

Οδηγός εγκατάστασης βήμα προς βήμα

1. Προετοιμάστε τον χώρο τοποθέτησης: Επιλέξτε μια θέση με καθαρή οπτική επαφή μεταξύ του TX και του RX (αποφύγετε εμπόδια όπως θάμνους ή εξαρτήματα πόρτας). Για τοίχους, ανοίξτε 3x οπές 5mm και τοποθετήστε αγκύρια βιδών. για μεταλλικές επιφάνειες, ανοίξτε 3x οπές 3mm για βίδες αυτο-χτυπήματος.
2. Πρόσβαση στους ακροδέκτες καλωδίωσης: Ανασηκώστε το μπροστινό πάνελ τόσο του TX όσο και του RX για να αποκαλύψετε τα μπλοκ ακροδεκτών – δεν απαιτούνται εργαλεία για την αφαίρεση του πάνελ.
3. Συνδέστε την τροφοδοσία και τα χειριστήρια:
   • Συνδέστε τροφοδοσία 12-24V AC/DC στους ακροδέκτες TX 1 και 2.
   • Συνδέστε το ίδιο τροφοδοτικό στους ακροδέκτες RX 1, 2 ή 3 (αντιστοιχώντας στην ονομαστική τάση).
   • Συνδέστε τους ακροδέκτες RX 4 (COM), 5 (NC) και 6 (NO) στον ελεγκτή της πόρτας, στον πίνακα συναγερμού ή στο σύστημα πρόσβασης.


4. Ευθυγραμμίστε το ζεύγος αισθητήρων: Ρυθμίστε τις θέσεις του TX και του RX μέχρι να σβήσει το κόκκινο LED του RX – αυτό υποδεικνύει μια σταθερή σύνδεση δέσμης.
5. Ασφαλίστε & Δοκιμάστε: Κλείστε τα μπροστινά πάνελ και στερεώστε τα με τις παρεχόμενες βίδες. Δοκιμάστε διακόπτοντας τη δέσμη – επαληθεύστε ότι το LED RX ανάβει και το συνδεδεμένο σύστημα (ελεγκτής πόρτας/συναγερμός) ανταποκρίνεται σωστά.

Τυπικές Εφαρμογές

• Γκαραζόπορτες κατοικιών: Αποτρέπει την παγίδευση ανθρώπων, κατοικίδιων ζώων ή αντικειμένων κατά το κλείσιμο, ενισχύοντας την ασφάλεια του σπιτιού.
• Εμπορικές συρόμενες πόρτες: Εξασφαλίζει ασφαλή λειτουργία σε εμπορικά κέντρα, καταστήματα λιανικής και κτίρια γραφείων – σταματώντας τις πόρτες από το να κλείσουν σε πεζούς.
• Βιομηχανικός αυτοματισμός πυλών: Ανιχνεύει οχήματα ή εμπόδια στην πορεία βιομηχανικών συρόμενων πυλών ή φραγμών στάθμευσης.
• Περιμετρική ασφάλεια: Δημιουργεί αόρατα φράγματα δέσμης για φράχτες αυλής, περιμετρικούς χώρους γραφείων ή ζώνες περιορισμένης πρόσβασης – ενεργοποιώντας συναγερμούς για μη εξουσιοδοτημένη είσοδο.
• Είσοδοι δημόσιων εγκαταστάσεων: Βελτιώνει την ασφάλεια για αυτόματες πόρτες σε νοσοκομεία, σχολεία και σιδηροδρομικούς σταθμούς, όπου η ευκολία εγκατάστασης και η αξιοπιστία είναι κρίσιμης σημασίας.

Γιατί να επιλέξετε τον αισθητήρα υπέρυθρων JUTAI IR-20 Simple Install;

• Δεν απαιτείται τεχνογνωσία: Η απλή τοποθέτηση, καλωδίωση και ευθυγράμμιση καθιστούν την εγκατάσταση προσβάσιμη σε λάτρεις του DIY και επαγγελματίες τεχνικούς.
• Ανθεκτικό & Ευέλικτο: Η στεγανοποίηση IP55 και το ευρύ εύρος θερμοκρασίας εξασφαλίζουν απόδοση σε σενάρια αυτοματισμού θυρών εσωτερικού/εξωτερικού χώρου.
• Καθολική συμβατότητα: Λειτουργεί με όλους τους κύριους ελεγκτές θυρών και συστήματα ασφαλείας, μειώνοντας την πολυπλοκότητα της ενσωμάτωσης.
• Οικονομική ασφάλεια: Βιομηχανικής ποιότητας σε ανταγωνιστική τιμή, μειώνοντας το συνολικό κόστος του συστήματος για σπίτια και επιχειρήσεις.
• Εγγύηση αξιόπιστης μάρκας: Αναπτύχθηκε από την Shenzhen JUTAI Comm Co., Ltd., έναν επαγγελματία πάροχο εξαρτημάτων αυτοματισμού και ασφαλείας με παγκόσμια τεχνική υποστήριξη.
