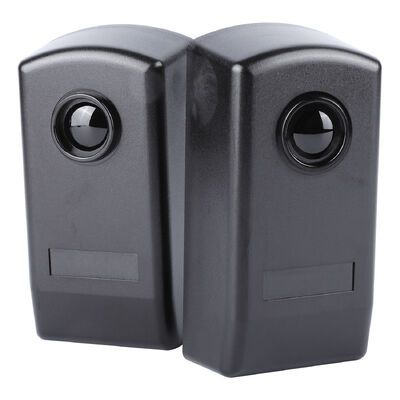

12-24V AC/DC Βιομηχανικό και εμπορικό υπέρυθρο φωτοκύτταρο

Επισκόπηση του προϊόντος

Βασικά χαρακτηριστικά και πλεονεκτήματα

1Βιομηχανική αντοχή και αντοχή σε καιρικές συνθήκες

• IP55 Προστασία κατά της εισόδου: Αποτελεσματική προστασία από την είσοδο σκόνης και τα ρεύματα νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση, επιτρέποντας την άμεση εγκατάσταση σε εξωτερικούς χώρους για την ασφάλεια περιμέτρου και χρήση σε εσωτερικούς χώρους σε σκληρές βιομηχανικές συνθήκες (π.χ.., αποθήκες με σκόνη ή υγρασία).
• Ευελιξία ευρείας τάσης: Λειτουργεί απρόσκοπτα με 12-24V AC/DC (μη πόλικοποιημένο), εξαλείφοντας την ανάγκη για εξειδικευμένες πηγές ρεύματος και ενσωματώνοντας εύκολα με τυπικούς βιομηχανικούς PLC, εμπορικά πάνελ ασφαλείας,και συστήματα ελέγχου πρόσβασης.
• Ανθεκτικότητα στη θερμοκρασία: Λειτουργεί αξιόπιστα από -10°C έως +60°C, προσαρμόζοντας σε ακραίες κλιματικές συνθήκες από κρύες βιομηχανικές αποθήκες έως θερμές υπαίθριες εμπορικές χώρους στάθμευσης.

2. 30 μέτρα μακράς εμβέλειας και ανίχνευση αντι παρεμβολών

• Επέκταση εμβέλειας ανίχνευσης: Παρέχει σταθερή, εστιασμένη υπέρυθρη ακτίνα πάνω από 30 μέτρα (εντός/εξωτερικά), καλύπτοντας ευρεία ανοίγματα (βύθοι βιομηχανικών εγκαταστάσεων, χώροι φόρτωσης αποθηκών) και μεγάλους εμπορικούς χώρους (άτρια εμπορικών κέντρων,περιμέτρους χώρου στάθμευσης) χωρίς υποβάθμιση του σήματος.
• Αντιπεριβαλλοντικές παρεμβολές: Η βελτιστοποιημένη οπτική τεχνολογία ελαχιστοποιεί τις ψευδείς ενεργοποιήσεις που προκαλούνται από το περιβάλλον (ηλιακό φως, φθοριούχα είδη φωτισμού), την βροχή,ή σκόνη· κρίσιμη για βιομηχανικά περιβάλλοντα με μεταβλητό φωτισμό και εμπορικές περιοχές με μεγάλη κυκλοφορία πεζών.
• Ενστικτώδης ανατροφοδότηση κατάστασης: Το RX διαθέτει έντονο κόκκινο δείκτη LED: σβησμένο όταν η δέσμη δεν εμποδίζεται (κανονική λειτουργία) και ενεργοποιημένο όταν διακόπτεται.Αυτό επιτρέπει στους τεχνικούς να ευθυγραμμίσουν γρήγορα τον αισθητήρα κατά την εγκατάσταση και την αντιμετώπιση προβλημάτων σε πραγματικό χρόνο.

3Οικουμενική ενσωμάτωση και απλή εγκατάσταση

• Πολυδιάστατη έξοδος αναμεταδόχου: Εξοπλισμένο με ρελέ διπλής εκτόξευσης με έναν μόνο πόλο (SPDT), συμπεριλαμβανομένων των τερματικών Common (COM, τερματικό 4), Normally Closed (NC, τερματικό 5) και Normally Open (NO, τερματικό 6).Αυτό το παγκόσμιο σχέδιο εξασφαλίζει τη συμβατότητα με οποιαδήποτε ασφάλεια κλειδαριού βιομηχανικών μηχανών, εμπορικό σύστημα συναγερμού ή αυτόματο χειριστή πόρτας/πύλης.
• Λύσεις διπλής στερέωσης: Υποστηρίζει τοποθέτηση στο τοίχωμα (3x 5mm τρύπες με αγκυροβολίες βίδες) για εμπορικά κτίρια και τοποθέτηση μεταλλικών επιφανειών (3x 3mm βίδες αυτοεπικόμματος) για βιομηχανικό εξοπλισμό ή μεταλλικές κατασκευές,προσαρμογή σε διάφορα σενάρια εγκατάστασης.
• Απλοποιημένη καλωδίωση και επισήμανση: Η σαφής σήμανση των τερματικών (TX: 1-2 για την ισχύ, RX: 1-3 για την ισχύ, 4-6 για την έξοδο ρελέ) μειώνει τα σφάλματα εγκατάστασης, εξοικονομώντας χρόνο για τους τεχνικούς τόσο σε βιομηχανικά όσο και σε εμπορικά περιβάλλοντα.

4Σχεδιασμός με επίκεντρο την ασφάλεια για βιομηχανική και εμπορική χρήση

• Πρόληψη εισβολής στην περίμετρο: Δημιουργεί ένα αόρατο εμπόδιο ασφαλείας για τις περίμετροι βιομηχανικών εγκαταστάσεων, τα όρια εμπορικών ακινήτων ή περιοχές περιορισμού (π.χ. αίθουσες διακομιστών, αποθήκευση αποθεμάτων),ενεργοποίηση συναγερμού σε περίπτωση παραβίασης.
• Κλειδώματα ασφάλειας μηχανών: Λειτουργεί ως αισθητήρας ασφάλειας για βιομηχανικά μηχανήματα (μεταγωγές, γραμμές συσκευασίας) και εμπορικό εξοπλισμό (αυτόματες πόρτες, φραγμοί στάθμευσης),την πρόληψη παγίδευσης ή σύγκρουσης με τη διακοπή της λειτουργίας όταν εντοπίζονται εμπόδια.
• Μικρή κατανάλωση ενέργειας: TX μέγιστο ρεύμα λειτουργίας ≤ 25mA και RX μέγιστο ρεύμα λειτουργίας ≤ 35mA, εξασφαλίζοντας ενεργειακή απόδοση για λειτουργία 24 ώρες το 24ωρο σε βιομηχανικές εγκαταστάσεις και εμπορικά κτίρια.

Τεχνικές προδιαγραφές

Τυπικές εφαρμογές

Βιομηχανική ασφάλεια

• Προστασία περιμέτρου εργοστασίου: Αόρατα φράγματα ακτίνων για τοίχους εγκαταστάσεων, φράχτες ή εισόδους αποβάθρων φόρτωσης που ενεργοποιούν συναγερμούς για μη εξουσιοδοτημένη πρόσβαση.
• Διακοπές ασφαλείας αποθήκης: Αισθητήρες ασφαλείας για συστήματα μεταφοράς, αυτοματοποιημένα συστήματα αποθήκευσης και ανάκτησης (ASRS) και συσκευαστικά μηχανήματα
• Αυτοματοποίηση βιομηχανικών θυρών: Ανίχνευση για μεγάλες πύλες εργοστασίου ή σημεία πρόσβασης οχημάτων

Εμπορική ασφάλεια και έλεγχος πρόσβασης

• Ασφάλεια εμπορικού κέντρου και λιανικής: Προστασία περιμέτρου για τα πίσω μέρη του σπιτιού, τα δωμάτια αποθεμάτων ή τις εισόδους των καταστημάτων μετά τις ώρες εργασίας.
• Ασφάλεια χώρου στάθμευσης και γκαράζ: Ανίχνευση εμποδίων για τα αυτόματα φράγματα στάθμευσης και τις πόρτες γκαράζ για την πρόληψη συγκρούσεων με οχήματα ή πεζούς.
• Κτίριο γραφείων και πρόσβαση σε εμπορικό συγκρότημα: Αισθητήρες ασφαλείας για αυτόματες συρόμενες πόρτες, εισόδους περιορισμένων χώρων και αίθουσες του ανελκυστήρα, που βελτιώνουν την ασφάλεια των ενοικιαστών και των επισκεπτών.
• Ασφάλεια νοσοκομείων και δημόσιων εγκαταστάσεων: Μη επεμβατική ανίχνευση για έξοδα έκτακτης ανάγκης, ιατρικές αίθουσες εφοδιασμού ή χώρους υψηλής ασφάλειας (π.χ. κέντρα δεδομένων σε κτίρια γραφείων).

Οδηγός εγκατάστασης και καλωδίωσης

1. Προετοιμασία για τοποθέτηση: Επιλέξτε μια τοποθεσία με ελεύθερη οπτική γραμμή μεταξύ του TX και του RX. Για τοποθέτηση στον τοίχο (εμπορικά κτίρια), σκάψτε τρύπες 3x 5 mm και εγκαταστήστε αγκυροβολητές;για μεταλλικές επιφάνειες (βιομηχανικός εξοπλισμός), τρυπάνε τρύπες 3x 3mm για βίδες αυτο-σφραγίσματος.
2. Σύνδεση καλωδίων:
   • Συνδέστε 12-24V AC/DC ισχύ στα τερματικά TX 1 και 2.
   • Συνδέστε την ίδια παροχή ρεύματος στα τερματικά RX 1, 2 ή 3 (που ταιριάζουν με την ονομαστική τάση).
   • Συνδέστε τα τερματικά RX 4 (COM), 5 (NC) και 6 (NO) με τον πίνακα ασφαλείας, τον PLC ή τον ελεγκτή πρόσβασης.


3. ΣύνοψηΧρησιμοποιήστε την ανατροφοδότηση LED για να ρυθμίσετε την ευθυγράμμιση για ανίχνευση μεγάλης εμβέλειας.
4. Τελική ΔοκιμήΔοκιμάστε τον αισθητήρα διακόπτοντας τη δέσμη, βεβαιωθείτε ότι ενεργοποιείται το LED RX και ότι το συνδεδεμένο σύστημα (σοχείο συναγερμού, ελεγκτής πόρτας, μηχανήματα) ανταποκρίνεται σωστά..

Γιατί να επιλέξετε το JUTAI IR-20 υπέρυθρο φωτοκύτταρο;

• Προσαρμοστικότητα σε δύο σκηνές: Προσαρμόζονται τόσο για βιομηχανική ανθεκτικότητα όσο και για εμπορική ευελιξία, εξαλείφοντας την ανάγκη για ξεχωριστούς αισθητήρες για διαφορετικά περιβάλλοντα.
• Αξιόπιστη για μεγάλο χρονικό διάστημαΗ εμβέλεια ανίχνευσης 30 μέτρων καλύπτει μεγάλους χώρους, μειώνοντας τον αριθμό των αισθητήρων που απαιτούνται για την προστασία περιμέτρου ή την κάλυψη ασφάλειας.
• Ασφάλεια που είναι οικονομικά αποδοτική: Βιομηχανική απόδοση σε ανταγωνιστική τιμή, μειώνοντας το συνολικό κόστος ασφάλειας και των συστημάτων ασφάλειας για τις επιχειρήσεις.
• Παγκόσμια συμβατότητα: Λειτουργεί με όλους τους μεγάλους βιομηχανικούς PLC, τα εμπορικά πάνελ ασφαλείας και τα συστήματα ελέγχου πρόσβασης, απλοποιώντας την ενσωμάτωση με την υπάρχουσα υποδομή.
• Εμπιστευτική υποστήριξη μάρκας: Αναπτύχθηκε από την εταιρεία Shenzhen JUTAI Comm Co., Ltd., επαγγελματία προμηθευτής βιομηχανικών και εμπορικών εξαρτημάτων ασφαλείας, με παγκόσμια τεχνική υποστήριξη και διασφάλιση ποιότητας.
