Αισθητήρας Ασφαλείας υπέρυθρων για Συρόμενες Πόρτες, Γκαραζόπορτες και Πύλες

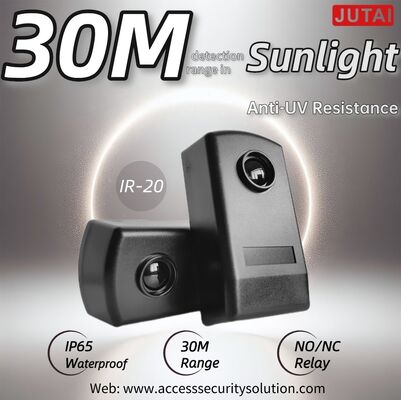

Ο αισθητήρας ασφάλειας υπέρυθρου IR-20 JUTAI (που ονομάζεται επίσης υπέρυθρο φωτοκύτταρο, αισθητήρας δέσμης,ή IR Sensor) είναι μια επαγγελματική λύση ανίχνευσης δέσμης διαδρόμου που έχει σχεδιαστεί για να βελτιώσει την ασφάλεια για συρόμενες πόρτεςΤο σύστημα αυτό, το οποίο αποτελείται από έναν εναρμονισμένο πομπό (TX) και έναν δέκτη (RX), δημιουργεί μια αόρατη ακτίνα υπέρυθρου 30 μέτρων που ανιχνεύει αξιόπιστα τα εμπόδια.Αποτροπή παγίδευσης, συγκρούσεις και κίνδυνοι λειτουργίας.

Ενεργώντας με μια απλή αλλά ισχυρή αρχή διαβαθμισμένης δέσμης, ο αισθητήρας IR-20 εκπέμπει μια εστιασμένη υπέρυθρη ακτίνα από το TX στο RX.κατοικίδιο ζώο, ή θραύσματα το εσωτερικό ρελέ του RX ενεργοποιείται αμέσως, στέλνοντας ένα σήμα στον ελεγκτή της πόρτας/πύλης για να σταματήσει το κλείσιμο, να αντιστρέψει την κατεύθυνση ή να παύσει τη λειτουργία.

Το ζεύγος αισθητήρων, κατασκευασμένο από ανθεκτικό στις υπεριώδεις ακτινοβολίες μηχανικό πλαστικό και ελαστικό περίβλημα, αντέχει σε εξωτερικά στοιχεία (σκονία, βροχή, ηλιακό φως) και διακυμάνσεις θερμοκρασίας.Έχει σχεδιαστεί για συνεχή υπηρεσία 24 ώρες το 24ωρο σε περιβάλλοντα υψηλής κυκλοφορίας ή κρίσιμης ασφάλειας., εξασφαλίζοντας αξιόπιστη απόδοση όπου δεν μπορεί να διακυβευθεί η ασφάλεια.

• IP55 Προστασία κατά της εισόδου: Αντιστέκεται αποτελεσματικά στην είσοδο σκόνης και σε αερίων νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση, επιτρέποντας την άμεση εγκατάσταση σε εσωτερικό / εξωτερικό χώρο χωρίς πρόσθετη προστασία.
• Συμφωνία ευρείας τάσης: Λειτουργεί με 12-24V AC/DC (μη πόλωση), ενσωματώνεται απρόσκοπτα με τα τυποποιημένα συστήματα τροφοδοσίας και ελέγχου πόρτας/πύλης.
• Ανθεκτικότητα στη θερμοκρασία: Λειτουργεί σταθερά από -10°C έως +60°C, προσαρμόζεται σε διάφορα κλίματα (από τους κρύους χειμώνες έως τα καυτά καλοκαίρια) και συνθήκες εργασίας.

• Εκτέλεση σε μεγάλη απόσταση: Παρέχει σταθερή, εστιασμένη υπέρυθρη ακτίνα με μέγιστη εμβέλεια 30 μέτρων, κατάλληλη για μεγάλα ανοίγματα πόρτας/πύλης και μεγάλες περιοχές πρόσβασης.
• Τεχνολογία κατά των παρεμβολών: Ο βελτιστοποιημένος οπτικός σχεδιασμός ελαχιστοποιεί τις ψευδείς ενεργοποιήσεις που προκαλούνται από το περιβάλλον φωτός, βροχή ή σκόνη, εξασφαλίζοντας ακριβή ανίχνευση σε περίπλοκα περιβάλλοντα.
• Ενστικτώδης δείκτης κατάστασηςΤο RX διαθέτει ένα κόκκινο LED που σβήνει όταν η δέσμη δεν εμποδίζεται (κανονική λειτουργία) και ανάβει όταν διακόπτεται για γρήγορη ευθυγράμμιση και έλεγχο κατάστασης σε πραγματικό χρόνο.

• Δύο επιλογές τοποθέτησης: Υποστηρίζει τοποθέτηση στον τοίχο (3x 5mm τρύπες με αγκυροβολίες βίδες) και τοποθέτηση σε μεταλλική επιφάνεια (3x 3mm βίδες αυτο-επιτύχων), προσαρμόζοντας σε διάφορα σενάρια εγκατάστασης.
• Πολυδιάστατη έξοδος αναμεταδόχου: Ρέλε SPDT (Single Pole Double Throw) με τερματικά κοινό (COM, τερματικό 4), κανονικά κλειστό (NC, τερματικό 5) και κανονικά ανοιχτό (NO, τερματικό 6), συμβατό με οποιοδήποτε χειριστή πόρτας/πύλης, PLC,ή σύστημα συναγερμού.
• Απλοποιημένη καλωδίωση: Η σαφής επισήμανση του τερματικού (TX: 1-2 για την ισχύ, RX: 1-3 για την ισχύ, 4-6 για την έξοδο ρελέ) μειώνει τα σφάλματα εγκατάστασης και εξοικονομεί χρόνο εγκατάστασης.

• Πρόληψη Παγιδεύσεων: πληροί τις κρίσιμες απαιτήσεις ασφάλειας για τις αυτόματες πόρτες και πύλες, αποτρέποντας τις συγκρούσεις και την παγίδευση ανθρώπων, κατοικίδιων ζώων ή αντικειμένων.
• Βιομηχανική Αξιοπιστία: Τα εξαρτήματα υψηλής ποιότητας και το ανθεκτικό περίβλημα εξασφαλίζουν μακροπρόθεσμη απόδοση σε σενάρια υψηλής συχνότητας χρήσης (π.χ. εμπορικά κέντρα, αποθήκες, οικιστικά συγκροτήματα).

• Στρώσιμες πόρτες: Εμπορικά κέντρα, κτίρια γραφείων, αεροδρόμια και νοσοκομεία: αποτροπή παγίδευσης κατά τη διάρκεια του κλεισίματος.
• Πύλες γκαράζ: Περιοχές στάθμευσης για κατοικίες και εμπορικούς σκοπούς, οι οποίες εξασφαλίζουν την ασφαλή λειτουργία όταν υπάρχουν οχήματα, πεζοί ή κατοικίδια ζώα.
• Βιομηχανικές/εμπορικές πύλες: Αποθήκες, εργοστάσια και οικιστικά συγκροτήματα: ανίχνευση εμποδίων για την αποφυγή σύγκρουσης κατά το κλείσιμο της πύλης.
• Συστήματα ελέγχου πρόσβασης: Ασφάλεια περιμέτρου για τις πόρτες, τις πύλες και τις περιοχές περιορισμού· ενεργοποίηση συναγερμού ή άρνηση πρόσβασης όταν παραβιάζεται η δέσμη.
• Εισόδους Δημόσιων Κτιρίων: Σιδηροδρομικοί σταθμοί, σχολεία και εμπορικά κέντρα

1. Προετοιμασία για τοποθέτηση: Επιλέξτε μια τοποθεσία με καθαρή οπτική γραμμή μεταξύ του TX και του RX. Για τοίχους, τρυπήστε τρύπες 3x 5 mm και εγκαταστήστε αγκυροβολίες βίδες. Για μεταλλικές επιφάνειες, τρυπήστε τρύπες 3x 3 mm για βίδες αυτοεπιτήρησης.
2. Σύνδεση καλωδίων:
   • Συνδέστε 12-24V AC/DC ισχύ στα τερματικά TX 1 και 2.
   • Σύνδεση της ίδιας τροφοδοσίας ρεύματος στα τερματικά 1, 2 ή 3 του RX (σύνδεση τάσης).
   • Σύνδεση των τερματικών RX 4 (COM), 5 (NC) και 6 (NO) με τον ελεγκτή πόρτας/πύλης ή το σύστημα συναγερμού.
3. Σύνοψη: Ρυθμίστε τις θέσεις του TX και του RX μέχρι να σβήσει το κόκκινο LED του RX, υποδεικνύοντας σταθερή σύνδεση δέσμης.
4. Τελική ΔοκιμήΔοκιμάστε διακόπτοντας τη δέσμη ̇ελέγξτε αν το LED RX ανάβει και αν ο χειριστής πόρτας/πύλης ανταποκρίνεται σωστά (αποστέλλεται ή αντιστρέφεται).

Αναβαθμίστε την ασφάλεια των θυρών σας με τον αξιόπιστο ευρυζωνικό αισθητήρα ασφαλείας JUTAI IR-20. Επικοινωνήστε μαζί μας για λεπτομέρειες, τιμές και τεχνική βοήθεια.
