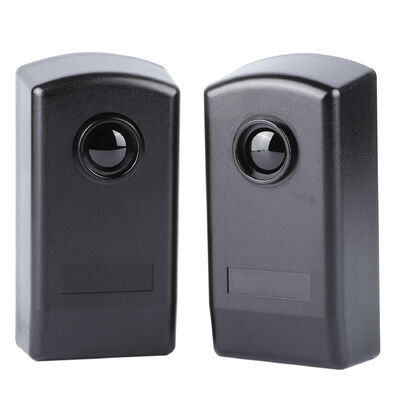

Μικτό Βάρος Πακέτου 0,25kg Αισθητήρας Φωτοκυττάρου Μονής Δέσμης με Εμβέλεια 20M Ιδανικό για Αυτόματες Πόρτες Βαθμολογία IP65 Ανθεκτικό
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | JUTAI |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | IR-20 |
| Εγγραφο | JUTAI Wired Photocell IR-20...20.pdf |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Κινούμενα σχέδια |
| Χρόνος παράδοσης | 5 - 8 εργάσιμες ημέρες |
| Όροι πληρωμής | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Δυνατότητα προσφοράς | 1000 τεμάχια το μήνα |
Λεπτομέρειες
| Αξιολόγηση IP | IP65 | Εύρος ανίχνευσης | 30μ |
|---|---|---|---|
| Τύπος | Ενσύρματο | Κωδικός HS | 8531901000 |
| Μέγεθος συσκευασίας | 120,00cm * 11,70cm * 4,30cm | Μεικτό βάρος συσκευασίας | 0,25 κιλά |
| Επισημαίνω | Αισθητήρας Φωτοκυττάρου Αυτόματης Πόρτας με Εμβέλεια 20M,Αισθητήρας Φωτοκυττάρου Αυτόματης Πόρτας 20M IP65,Αισθητήρας Φωτοκυττάρου Αυτόματης Πόρτας IP65 |
||
Περιγραφή προϊόντων
Αισθητήρας φωτοκύτταρων με μία δέσμη με εμβέλεια 20M για αυτόματες πόρτες
Ο αισθητήρας φωτοκύτταρων με ενιαία ακτίνα JUTAI IR-20M είναι μια λύση ανίχνευσης υπέρυθρων επαγγελματικού επιπέδου που έχει σχεδιαστεί ειδικά για συστήματα αυτόματων θυρών και σενάρια αυτοματισμού κρίσιμης ασφάλειας.Ως αισθητήρας δέσμης διαμέτρου που συνδυάζει έναν πομπό (TX) και έναν δέκτη (RX), δημιουργεί μια αόρατη, ακριβή υπέρυθρη ακτίνα με εμβέλεια ανίχνευσης 20 μέτρων, παρέχοντας αξιόπιστη ανίχνευση εμποδίων για την πρόληψη παγίδευσης και την ενίσχυση της επιχειρησιακής ασφάλειας.Με βαθμολογία IP55 ανθεκτικότητας στις καιρικές συνθήκες, ευρεία συμβατότητα τάσης, και βιομηχανική αντοχή, είναι η αξιόπιστη επιλογή για αυτόματες συρόμενες πόρτες, κυλιόμενες πόρτες, υψηλής ταχύτητας κυλιόμενες πόρτες, και συστήματα ελέγχου πρόσβασης σε όλο τον κόσμο.
Επισκόπηση του προϊόντος
Εργάζεται με μια απλή αρχή διαβαθμισμένης δέσμης, ο αισθητήρας IR-20M λειτουργεί εκπέμποντας μια εστιασμένη υπέρυθρη ακτίνα από το TX στο RX.ή εμπόδιο ̇ διακόπτει τη δέσμη, το εσωτερικό ρελέ του RX ενεργοποιείται άμεσα, στέλνοντας ένα σήμα στον αυτόματο χειριστή πόρτας για να σταματήσει το κλείσιμο, να αντιστρέψει την κατεύθυνση ή να σταματήσει τη λειτουργία.
Κατασκευασμένο από ανθεκτικό στις υπεριώδεις ακτινοβολίες μηχανικό πλαστικό και ελαστικό περίβλημα, το ζευγάρι αισθητήρων είναι κατασκευασμένο για να αντέχει σε εξωτερικά στοιχεία, σκόνη και διακυμάνσεις θερμοκρασίας.Είναι σχεδιασμένο για συνεχή υπηρεσία 24 ώρες το 24ωρο σε εμπορικά κέντρα υψηλής κυκλοφορίας., βιομηχανικά και δημόσια περιβάλλοντα όπου η αξιοπιστία και η ασφάλεια δεν είναι διαπραγματεύσιμες.
Βασικά χαρακτηριστικά και πλεονεκτήματα
Ανθεκτική στις καιρικές συνθήκες και ανθεκτική κατασκευή
- Προστασία από εισροή IP55:Αντιστέκεται αποτελεσματικά στην είσοδο σκόνης και σε αερίων νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση, επιτρέποντας την άμεση εγκατάσταση σε εσωτερικό / εξωτερικό χώρο χωρίς πρόσθετη ασπίδα.
- Συμφωνία ευρείας τάσης:Λειτουργεί με 12-24V AC/DC (μη πόλωση), ενσωματώνεται απρόσκοπτα με τα τυποποιημένα συστήματα ηλεκτροδότησης και ελέγχου αυτοματικών θυρών.
- Ανθεκτικότητα σε θερμοκρασίες:Λειτουργεί σταθερά από -10°C έως +60°C, προσαρμόζεται σε διάφορα κλίματα και συνθήκες εργασίας.
Αξιόπιστη ανίχνευση 20 μέτρων
- Δραστηριότητα μακρινής απόστασης:Παρέχει σταθερή, εστιασμένη υπέρυθρη ακτίνα με μέγιστη εμβέλεια 20 μέτρων, κατάλληλη για ευρεία ανοίγματα πόρτων και μεγάλες περιοχές πρόσβασης.
- Σχεδιασμός κατά των παρεμβολών:Η βελτιστοποιημένη οπτική τεχνολογία ελαχιστοποιεί τις ψευδείς ενεργοποιήσεις που προκαλούνται από το περιβάλλον φωτός, βροχή ή σκόνη, εξασφαλίζοντας ακριβή ανίχνευση σε περίπλοκα περιβάλλοντα.
- Ενστικτώδης δείκτης κατάστασης:Το RX διαθέτει ένα κόκκινο LED που σβήνει όταν η δέσμη δεν εμποδίζεται (φυσιολογική λειτουργία) και ανάβει όταν διακόπτεται για γρήγορη ευθυγράμμιση και έλεγχο κατάστασης σε πραγματικό χρόνο.
Εύκολη εγκατάσταση και καθολική ενσωμάτωση
- Δύο επιλογές στερέωσης:Υποστηρίζει τοποθέτηση στον τοίχο (3x 5mm τρύπες με αγκυροβολίες βίδες) και τοποθέτηση μεταλλικής επιφάνειας (3x 3mm βίδες αυτοεπιτύχων), προσαρμόζοντας σε διάφορα σενάρια εγκατάστασης.
- Πολυδιάστατη έξοδος ρελέ:Ρέλε SPDT (Single Pole Double Throw) με τερματικά κοινό (COM, τερματικό 4), κανονικά κλειστό (NC, τερματικό 5) και κανονικά ανοιχτό (NO, τερματικό 6), συμβατό με οποιοδήποτε αυτόματο χειριστή πόρτας, PLC,ή σύστημα συναγερμού.
- Απλοποιημένη καλωδίωση:Η σαφής επισήμανση των τερματικών (TX: 1-2 για την ισχύ, RX: 1-3 για την ισχύ, 4-6 για την έξοδο ρελέ) μειώνει τα σφάλματα εγκατάστασης και εξοικονομεί χρόνο εγκατάστασης.
Σχεδιασμός με επίκεντρο την ασφάλεια για τις αυτόματες πόρτες
- Πρόληψη παγίδευσης:Ακολουθεί τις κρίσιμες απαιτήσεις ασφάλειας για τις αυτόματες πόρτες, αποτρέποντας συγκρούσεις και παγίδευση ανθρώπων, κατοικίδιων ζώων ή αντικειμένων.
- Βιομηχανική αξιοπιστία:Τα εξαρτήματα υψηλής ποιότητας και το ανθεκτικό περίβλημα εξασφαλίζουν μακροπρόθεσμη απόδοση σε σενάρια χρήσης υψηλής συχνότητας (π.χ. εμπορικά κέντρα, αεροδρόμια, νοσοκομεία).
Τεχνικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Σχήμα | IR-20M |
| Αρχή ανίχνευσης | Μοναδική δέσμη-διαμέσου δέσμης (Δίδυμο πομπός + δέκτη) |
| Μέγιστη εμβέλεια ανίχνευσης | 20 μέτρα (εντός/εξωτερικά) |
| Ηλεκτρική τροφοδοσία | 12-24V AC/DC (μη πόλωση) |
| Μέγιστο ρεύμα λειτουργίας TX | ≤ 25mA |
| Μέγιστο ρεύμα λειτουργίας RX | ≤ 35mA |
| Τύπος εξόδου | 1 Ρέλε μετατροπής (SPDT) |
| Αξιολόγηση επαφής με ρελέα | Μέγιστο 500mA @ 48V AC/DC |
| Αξιολόγηση προστασίας κατά της εισόδου | IP55 |
| Περιοχή θερμοκρασίας λειτουργίας | -10°C έως +60°C |
| Υλικό στέγασης | Μηχανικό πλαστικό με καβούκι από καουτσούκ |
| Δείκτης δέκτη | Κόκκινο LED (Ενεργοποιείται όταν διακόπτεται η δέσμη) |
| Διαμόρφωση τερματικού | Διάταξη 1 (Δυνατότητα) |
| Προδιαγραφές τρύπας στερέωσης | Τοίχος: 3x5mm; Μεταλλικό: 3x3mm |
| Μέγεθος (L × W × H) | 900,63 mm × 44,90 mm × 30,00 mm |
Τυπικές εφαρμογές
- Αυτοματοποιημένες συρόμενες πόρτες:Εμπορικά κέντρα, κτίρια γραφείων, αεροδρόμια και νοσοκομεία, που αποτρέπουν την παγίδευση κατά τη διάρκεια του κλεισίματος.
- Πύλες κυλίνδυνες και κυλιόμενες:Βιομηχανικές εγκαταστάσεις, αποθήκες και καταστήματα λιανικής πώλησης: ανίχνευση εμποδίων για την αποφυγή σύγκρουσης.
- Πύλες γκαράζ και φραγμοί στάθμευσης:Ζώνες στάθμευσης για κατοικίες και εμπορικές εγκαταστάσεις, οι οποίες εξασφαλίζουν την ασφαλή λειτουργία όταν υπάρχουν οχήματα ή πεζοί.
- Συστήματα ελέγχου πρόσβασης:Ασφάλεια περιμέτρου για πόρτες, πύλες και περιορισμένες περιοχές που ενεργοποιούν συναγερμούς ή άρνηση πρόσβασης όταν παραβιάζεται η δέσμη.
- Εισόδους δημόσιων κτιρίων:Σταθμοί σιδηροδρόμων, νοσοκομεία και σχολεία
Οδηγός εγκατάστασης και καλωδίωσης
- Προετοιμασία τοποθέτησης:Επιλέξτε μια θέση με καθαρή οπτική γραμμή μεταξύ του TX και του RX. Για τοίχους, σκάψτε τρύπες 3x 5 mm και εγκαταστήστε άγκυρες βίδες.
- Σύνδεση καλωδίωσης:
- Συνδέστε 12-24V AC/DC ισχύ στα τερματικά TX 1 και 2.
- Σύνδεση της ίδιας τροφοδοσίας ρεύματος στα τερματικά 1, 2 ή 3 του RX (σύνδεση τάσης).
- Συνδέστε τα τερματικά του RX 4 (COM), 5 (NC) και 6 (NO) με τον αυτόματο χειριστή πόρτας ή το σύστημα συναγερμού.
- Προσαρμογή:Προσαρμόστε τις θέσεις του TX και του RX μέχρι να σβήσει το κόκκινο LED του RX, που υποδεικνύει σταθερή σύνδεση δέσμης.
- Τελική δοκιμή:Δοκιμάστε διακόπτοντας τη δέσμη ̇ελέγξτε αν το LED RX ανάβει και αν ο χειριστής πόρτας ανταποκρίνεται σωστά (αποστέλλεται ή αντιστρέφεται).
Γιατί να επιλέξετε τον αισθητήρα φωτοκύτταρων με μία ακτίνα JUTAI IR-20M;
- Προσαρμοσμένα για αυτόματες πόρτες:Ο βελτιστοποιημένος σχεδιασμός πληροί τις ειδικές ανάγκες ασφάλειας και απόδοσης των συστημάτων αυτόματων θυρών.
- Αποδεδειγμένη αξιοπιστία:Τα βιομηχανικά εξαρτήματα και η ανθεκτική στις καιρικές συνθήκες κατασκευή εξασφαλίζουν συνεπή λειτουργία σε απαιτητικά περιβάλλοντα.
- Παγκόσμια συμβατότητα:Δουλεύει με όλους τους κύριους αυτόματους χειριστές πόρτας και τροφοδοσίες, μειώνοντας την πολυπλοκότητα της ολοκλήρωσης.
- Ασφάλεια οικονομικά αποδοτική:Υψηλής ποιότητας απόδοση σε ανταγωνιστική τιμή, μειώνοντας το συνολικό κόστος του συστήματος.
- Πιστή υποστήριξη μάρκας:Αναπτύχθηκε από την εταιρεία Shenzhen JUTAI Comm Co., Ltd., επαγγελματία πάροχος συστατικών ασφαλείας και αυτοματισμού με παγκόσμια τεχνική υποστήριξη.
Αναβαθμίστε την ασφάλεια και την αξιοπιστία του συστήματος αυτόματης πόρτας σας με τον αισθητήρα φωτοκύτταρων JUTAI IR-20M. Επικοινωνήστε μαζί μας για λεπτομερείς προδιαγραφές, τιμές και τεχνική βοήθεια.
