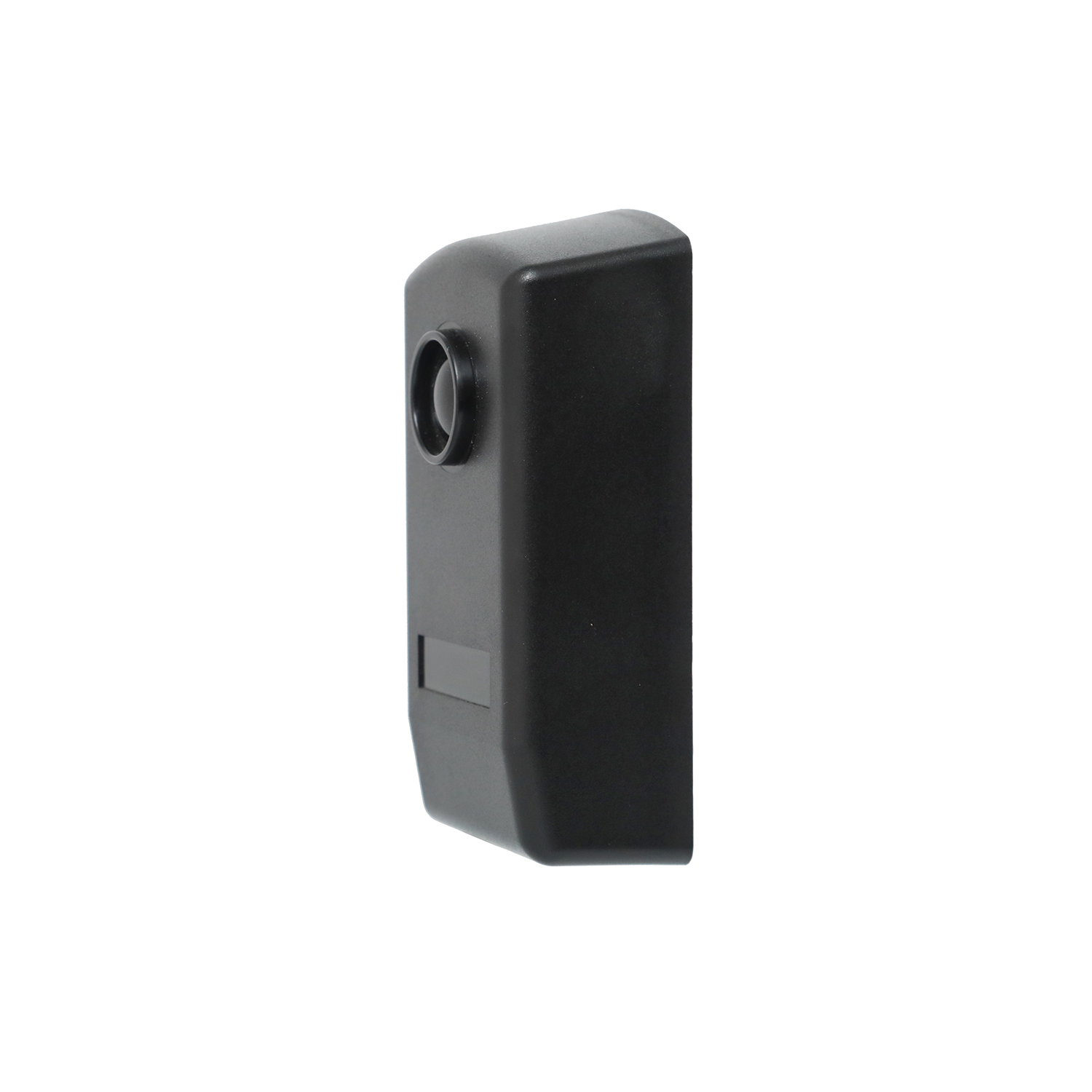

Αισθητήρας υπέρυθρης δέσμης IP55 για εξωτερική ασφάλεια και αυτοματισμό

Επισκόπηση προϊόντος

Βασικά χαρακτηριστικά και πλεονεκτήματα

1. Ανθεκτικός στις καιρικές συνθήκες IP55 & Ανθεκτικός σχεδιασμός

• Προστασία IP55: Αποκλείει αποτελεσματικά την είσοδο σκόνης και αντιστέκεται σε πίδακες νερού χαμηλής πίεσης (από οποιαδήποτε κατεύθυνση), επιτρέποντας την άμεση εξωτερική εγκατάσταση χωρίς πρόσθετα περιβλήματα.
• Αντοχή στην υπεριώδη ακτινοβολία & στη διάβρωση: Το ελαστικό, ανθεκτικό στην υπεριώδη ακτινοβολία περίβλημα αποτρέπει την υποβάθμιση από το ηλιακό φως και τις σκληρές καιρικές συνθήκες, παρατείνοντας τη διάρκεια ζωής σε εξωτερικούς χώρους.
• Ευρεία προσαρμογή θερμοκρασίας: Λειτουργεί σταθερά από -10°C έως +60°C, προσαρμοζόμενο στα περισσότερα κλίματα (από κρύους χειμώνες έως ζεστά καλοκαίρια).

2. Αξιόπιστη ανίχνευση μεγάλης απόστασης

• Εύρος ανίχνευσης 20 μέτρων: Παρέχει μια σταθερή, εστιασμένη δέσμη για μεγάλα ανοίγματα (π.χ. βιομηχανικές πύλες, φραγμοί στάθμευσης) και περιμετρικά φράγματα ασφαλείας.
• Απόδοση κατά των παρεμβολών: Ο βελτιστοποιημένος σχεδιασμός υπέρυθρης δέσμης ελαχιστοποιεί τις ψευδείς ενεργοποιήσεις από το περιβαλλοντικό φως, τη βροχή ή τη σκόνη, εξασφαλίζοντας ακριβή ανίχνευση.
• Διαισθητική ανατροφοδότηση κατάστασης: Το RX διαθέτει μια κόκκινη ένδειξη LED—σβηστή κατά την κανονική λειτουργία (δέσμη απρόσκοπτη) και αναμμένη όταν η δέσμη διακόπτεται—για γρήγορη ευθυγράμμιση και ελέγχους κατάστασης σε πραγματικό χρόνο.

3. Ευέλικτη ενσωμάτωση & εύκολη εγκατάσταση

• Καθολική συμβατότητα ισχύος: Λειτουργεί με τροφοδοτικά 12-24V AC/DC (μη πολωμένα), ενσωματώνοντας απρόσκοπτα με κοινούς ελεγκτές θυρών, PLCs και συστήματα συναγερμού.
• Ευέλικτη έξοδος ρελέ: SPDT (Single Pole Double Throw) ρελέ με ακροδέκτες COM (Common, ακροδέκτης 4), NC (Normally Closed, ακροδέκτης 5) και NO (Normally Open, ακροδέκτης 6) για καθολική συμβατότητα.
• Διπλές επιλογές τοποθέτησης: Υποστηρίζει τοποθέτηση σε τοίχο (3x 5mm οπές διάτρησης με αγκύρια βιδών) και τοποθέτηση σε μεταλλική επιφάνεια (3x 3mm αυτο-κοχλιωτές βίδες), προσαρμοζόμενο σε διάφορα σενάρια εξωτερικής εγκατάστασης.
• Απλοποιημένη καλωδίωση: Η σαφής σήμανση τερματικού (TX: 1-2 για τροφοδοσία; RX: 1-3 για τροφοδοσία, 4-6 για έξοδο ρελέ) μειώνει τα σφάλματα εγκατάστασης.

4. Απόδοση με επίκεντρο την ασφάλεια & βιομηχανικής κλάσης

• Πρόληψη παγίδευσης: Πληροί τις απαιτήσεις ασφαλείας για αυτοματοποιημένες πόρτες, πύλες και φραγμούς, αποτρέποντας συγκρούσεις ή παγίδευση ατόμων/αντικειμένων.
• Στιβαρές ηλεκτρικές προδιαγραφές: TX μέγιστο ρεύμα λειτουργίας ≤25mA, RX μέγιστο ρεύμα λειτουργίας ≤35mA και ονομαστική τιμή επαφής ρελέ έως 500mA @ 48V AC/DC—κατάλληλο για βιομηχανικά φορτία αυτοματισμού.

Τεχνικές προδιαγραφές

Τυπικές εφαρμογές

• Αυτοματισμός εξωτερικής πύλης & γκαράζ: Βιομηχανικές πύλες, φραγμοί στάθμευσης και πόρτες γκαράζ—ανίχνευση οχημάτων/εμποδίων για αποφυγή σύγκρουσης κατά το κλείσιμο.
• Περιμετρική ασφάλεια: Αόρατα υπέρυθρα φράγματα για όρια ιδιοκτησίας, τοίχους εργοστασίων ή περιφράξεις κατοικιών—ενεργοποίηση συναγερμών εισβολέων όταν παραβιάζεται η δέσμη.
• Ασφάλεια αυτόματης πόρτας: Εξωτερικές συρόμενες πόρτες, ανοιγόμενες πόρτες ή πόρτες γρήγορης κύλισης σε εμπορικά κέντρα, νοσοκομεία ή βιομηχανικές εγκαταστάσεις—αποτροπή παγίδευσης.
• Ασφάλεια βιομηχανικών μηχανημάτων: Εξοπλισμός χειρισμού υλικών εξωτερικού χώρου, συστήματα μεταφορέων ή μηχανήματα κατασκευών—που λειτουργούν ως ασφάλεια για την ανίχνευση παρουσίας.
• Εμπορικοί & δημόσιοι χώροι: Χώροι στάθμευσης, σιδηροδρομικοί σταθμοί και είσοδοι κτιρίων γραφείων—εξασφάλιση ασφαλούς λειτουργίας αυτοματοποιημένων συστημάτων πρόσβασης.

Οδηγός εγκατάστασης & καλωδίωσης

1. Προετοιμασία τοποθέτησης: Επιλέξτε μια θέση με καθαρή οπτική επαφή μεταξύ TX και RX. Για τοίχους, ανοίξτε 3x 5mm οπές και τοποθετήστε αγκύρια βιδών. για μεταλλικές επιφάνειες, ανοίξτε 3x 3mm οπές για αυτο-κοχλιωτές βίδες.
2. Σύνδεση καλωδίωσης:
   • Συνδέστε τροφοδοσία 12-24V AC/DC στους ακροδέκτες TX 1 & 2.
   • Συνδέστε την τροφοδοσία στους ακροδέκτες RX 1, 2 ή 3 (αντιστοιχισμένη τάση).
   • Συνδέστε τους ακροδέκτες RX 4 (COM), 5 (NC), 6 (NO) στον ελεγκτή, το PLC ή το σύστημα συναγερμού σας.


3. Ευθυγράμμιση: Ρυθμίστε τις θέσεις TX και RX μέχρι το κόκκινο LED του RX να σβήσει (υποδεικνύοντας μια σταθερή σύνδεση δέσμης).
4. Τελική ρύθμιση: Ασφαλίστε τα μπροστινά πάνελ με τις παρεχόμενες βίδες. Δοκιμάστε διακόπτοντας τη δέσμη—επαληθεύστε ότι το LED RX ανάβει και το ρελέ ενεργοποιείται σωστά.

Γιατί να επιλέξετε τον αισθητήρα υπέρυθρης δέσμης JUTAI IR-20M;

• Αξιοπιστία IP55 σε εξωτερικούς χώρους: Κατασκευασμένο για να αντέχει στη σκόνη, τη βροχή και τις ακραίες θερμοκρασίες—ιδανικό για μη προστατευμένα εξωτερικά περιβάλλοντα.
• Ανθεκτικότητα βιομηχανικής κλάσης: Υψηλής ποιότητας εξαρτήματα και στιβαρό περίβλημα εξασφαλίζουν μακροχρόνια απόδοση με ελάχιστη συντήρηση.
• Καθολική συμβατότητα: Η ευέλικτη είσοδος ρεύματος και η έξοδος ρελέ ενσωματώνονται απρόσκοπτα με τα υπάρχοντα συστήματα ασφαλείας και αυτοματισμού.
• Εύκολη εγκατάσταση: Η σαφής σήμανση, οι διπλές επιλογές τοποθέτησης και η διαισθητική ανατροφοδότηση LED μειώνουν τον χρόνο εγκατάστασης και τα σφάλματα.
• Διασφάλιση αξιόπιστης μάρκας: Αναπτύχθηκε από την Shenzhen JUTAI Comm Co., Ltd., έναν επαγγελματία πάροχο εξαρτημάτων ασφαλείας και αυτοματισμού.
