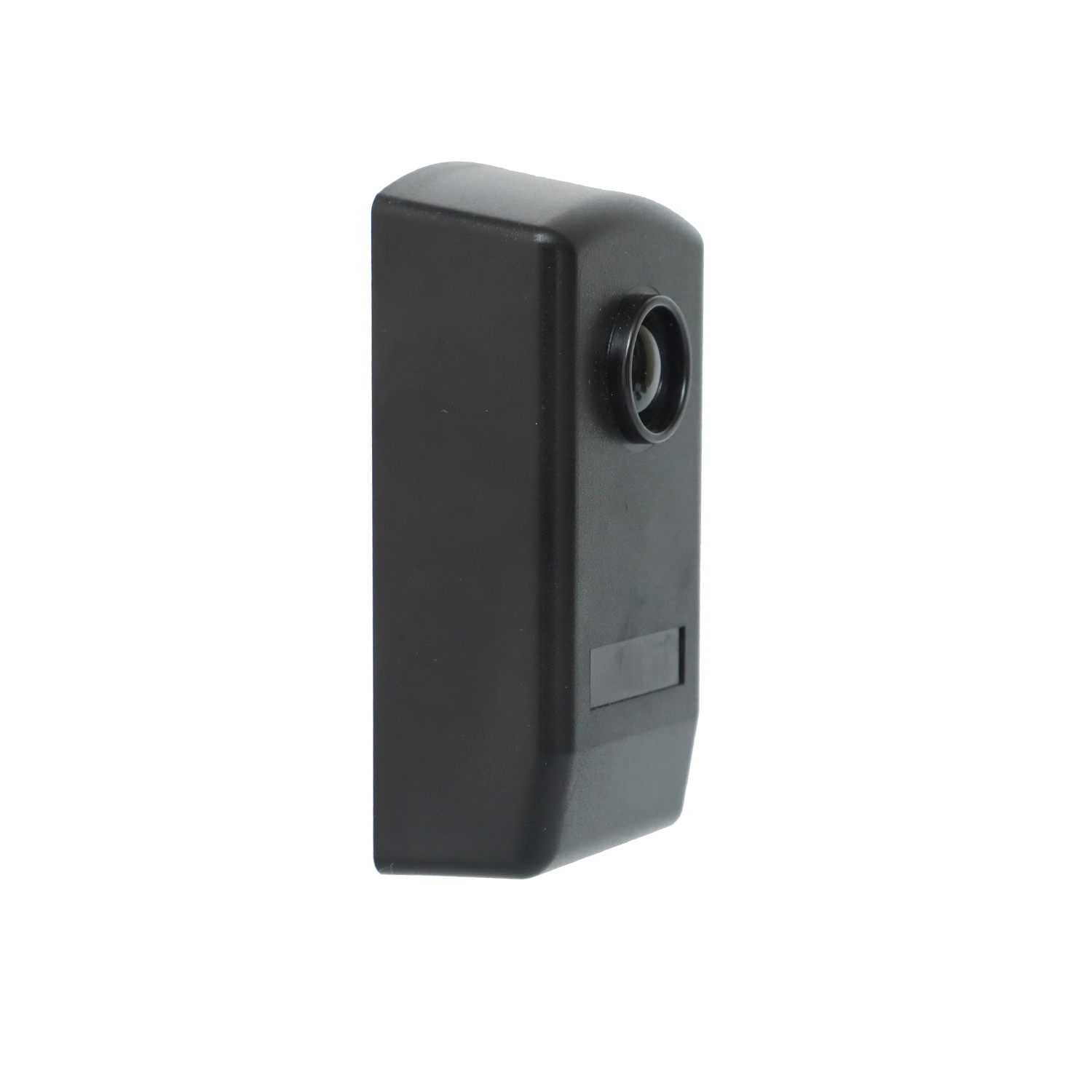

Εξωτερικά υπέρυθρα φωτοκύτταρα IR-20 για ανίχνευση ασφάλειας πύλης και πόρτας

Το φωτοκύτταρο υπέρυθρου της σειράς JUTAI IR-20 (γνωστό επίσης ως αισθητήρας υπέρυθρου, αισθητήρας δέσμης,ή υπέρυθρος αισθητήρας) είναι μια επαγγελματική λύση ανίχνευσης διαβαθμού δέσμης που έχει σχεδιαστεί για σενάρια κρίσιμης σημασίας για την ασφάλεια και την αυτοματοποίησηΑποτελείται από έναν αντίστοιχο πομπό (TX) και έναν δέκτη (RX), δημιουργεί μια αόρατη, ακριβή υπέρυθρη ακτίνα για την ανίχνευση εμποδίων, την πρόληψη παγίδευσης και την ενίσχυση της ασφάλειας.Με εμβέλεια ανίχνευσης 20 μέτρων, βιομηχανική αντοχή, και ευέλικτη ενσωμάτωση, είναι μια αξιόπιστη επιλογή για αυτόματες πόρτες, βιομηχανικές πύλες, πόρτες γκαράζ, και περιμετρικά συστήματα ασφαλείας σε όλο τον κόσμο.

Η σειρά IR-20 λειτουργεί με μια απλή αλλά αξιόπιστη αρχή διαβαθμισμένης δέσμης και εκπέμπει μια εστιασμένη υπέρυθρη ακτίνα από το TX στο RX.ή εμπόδιο) διακόπτει τη δέσμη, το εσωτερικό ρελέ του RX ενεργοποιείται άμεσα – στέλνοντας ένα σήμα στο σύστημα ελέγχου σας για να σταματήσει το κλείσιμο των θυρών, να ενεργοποιήσει συναγερμούς ή να σταματήσει τα μηχανήματα.

Το ζευγάρι αισθητήρων, κατασκευασμένο από ανθεκτικό στα υπεριώδη φώτα μηχανικό πλαστικό και ελαστικό περίβλημα, αντέχει σε σκληρές εξωτερικές συνθήκες, σκόνη και διακυμάνσεις θερμοκρασίας.Είναι κατασκευασμένο για συνεχή υπηρεσία σε περιβάλλοντα υψηλής κυκλοφορίας ή κρίσιμης ασφάλειας όπου η αξιοπιστία δεν είναι διαπραγματεύσιμη..

• Αξιολόγηση προστασίας IP55: Αντιστέκεται αποτελεσματικά στην είσοδο σκόνης και των αερίων νερού, επιτρέποντας την άμεση εγκατάσταση στο εξωτερικό χωρίς πρόσθετη προστασία.
• Συμφωνία ευρείας τάσης: Λειτουργεί με 12-24V AC/DC (μη πολωμένο), ενσωματώνεται απρόσκοπτα με κοινές πηγές ρεύματος για πόρτες, πύλες και συστήματα αυτοματισμού.
• Προσαρμογή σε ακραίες θερμοκρασίες: Λειτουργεί σταθερά από -10°C έως +60°C, προσαρμόζεται στα περισσότερα κλίματα και στις συνθήκες εσωτερικής/εξωτερικής εργασίας.

• Ανίχνευση από 20 μέτρα μακριά: παρέχει σταθερή, εστιασμένη δέσμη για τυπικά και μεγάλα ανοίγματα (π.χ. βιομηχανικές πύλες, μεγάλες συρόμενες πόρτες).
• Αντιπεριβαλλοντικές παρεμβολές: Ο βελτιστοποιημένος σχεδιασμός υπέρυθρων ακτίνων ελαχιστοποιεί τις ψευδείς ενεργοποιήσεις από το περιβάλλον φως, την βροχή ή τη σκόνη, εξασφαλίζοντας ακριβή ανίχνευση.
• Ενστικτώδης δείκτης κατάστασης: Το RX διαθέτει κόκκινο LED (εκκλεισμένο κατά την κανονική λειτουργία, ενεργοποιημένο όταν η δέσμη είναι μπλοκαρισμένη) για γρήγορη ευθυγράμμιση και έλεγχο κατάστασης σε πραγματικό χρόνο.

• Πολυδιάστατη έξοδος αναμεταδόχου: Ρήλε SPDT (Single Pole Double Throw) με τερματικούς COM (Common), NC (Normally Closed) και NO (Normally Open), συμβατό με οποιοδήποτε χειριστή πόρτας, PLC ή σύστημα συναγερμού.
• Δύο επιλογές τοποθέτησης: Υποστηρίζει τοποθέτηση στον τοίχο (3x 5mm τρύπες) και τοποθέτηση σε μεταλλική επιφάνεια (3x 3mm αυτο-σφραγίδες), προσαρμόζοντας σε διάφορα σενάρια εγκατάστασης.
• Απλοποιημένη ευθυγράμμιση: Ο συμπαγής σχεδιασμός και η σαφής οπτική ανατροφοδότηση καθιστούν την ευθυγράμμιση απλή· δεν απαιτούνται επαγγελματικές τεχνικές δεξιότητες για τη ρύθμιση.

• Προστασία από παγίδες: πληροί τις απαιτήσεις ασφάλειας για τα αυτοματοποιημένα συστήματα πόρτας/πύλης, αποτρέποντας ατυχήματα με τη διακοπή του κλεισίματος όταν εντοπίζονται εμπόδια.
• Σταθερή συνεχής λειτουργία: Τα βιομηχανικά εξαρτήματα εξασφαλίζουν μακροχρόνια αξιοπιστία σε σενάρια χρήσης υψηλής συχνότητας (π.χ. εμπορικά κέντρα, βιομηχανικά εργαστήρια).

• Αυτοματοποιημένη ασφάλεια πόρταςΠύλες συρόγησης, κυλιόμενες πόρτες και πόρτες υψηλής ταχύτητας σε εμπορικά κέντρα, νοσοκομεία και αεροδρόμια που αποτρέπουν την παγίδευση ανθρώπων ή αντικειμένων.
• Αυτοματοποίηση θυρών και γκαράζ: Βιομηχανικές πύλες, πόρτες γκαράζ και φραγμοί στάθμευσης: ανίχνευση οχημάτων ή εμποδίων για την αποφυγή σύγκρουσης κατά το κλείσιμο.
• Ασφάλεια περιμέτρου: Αόρατα υπέρυθρα φράχτες για τα όρια ιδιοκτησίας, παράθυρα ή φράχτες που ενεργοποιούν συναγερμούς εισβολής όταν η δέσμη παραβιάζεται.
• Βιομηχανικά μηχανήματα: Διακοπές ασφαλείας ή ανίχνευση παρουσίας για εξοπλισμό επεξεργασίας υλικών, αυτοματοποιημένες γραμμές παραγωγής και συστήματα μεταφοράς.
• Εμπορικοί και δημόσιοι χώροι: Ασφαλής λειτουργία των αυτοματοποιημένων εισόδων σε κτίρια γραφείων, σιδηροδρομικούς σταθμούς και εμπορικά συγκροτήματα.

1. Το TX και το RX τοποθετούνται το ένα απέναντι από το άλλο, εξασφαλίζοντας καθαρή οπτική γραμμή (χωρίς εμπόδια μεταξύ του ζεύγους).
2. Σύνδεση της τροφοδοσίας ηλεκτρικής ενέργειας (12-24V AC/DC) με τα τερματικά TX 1 & 2 και τα τερματικά RX 1, 2 ή 3 (για διαφορετική προσαρμογή τάσης).
3. Σύνδεσε τους τερματικούς σταθμούς αναμετάδοσης RX (4=COM, 5=NC, 6=NO) στον χειριστή της πόρτας, στον PLC ή στο σύστημα συναγερμού.
4. Προσανατολίστε το TX και το RX μέχρι να σβήσει το κόκκινο LED του RX (που δείχνει σταθερή σύνδεση δέσμης).
5. Επικρατεί η δυνατότητα να χρησιμοποιείται η μέθοδος της δοκιμής για την ανάλυση των διακυμάνσεων της οπτικής επιφάνειας.

• Αποδεδειγμένη Βιομηχανική Αξιότητα: Κατασκευάστηκε για συνεχή υπηρεσία σε απαιτητικά σενάρια ελέγχου πρόσβασης και ασφάλειας, μειώνοντας τη συχνότητα συντήρησης.
• Γενική συμβατότητα: Ευέλικτη είσοδος τάσης και καθολική έξοδος ρελέ προσαρμόζονται σε παγκόσμια συστήματα αυτοματισμού και πρότυπα ισχύος.
• Φιλικό σχεδιασμόΗ απλούστερη εγκατάσταση, η διαισθητική ευθυγράμμιση και η σαφής τεκμηρίωση μειώνουν το κόστος ανάπτυξης.
• Εμπιστευτική υποστήριξη μάρκας: Αναπτύχθηκε από την εταιρεία Shenzhen JUTAI Comm Co., Ltd., με επαγγελματική τεχνική υποστήριξη και ανθεκτικά εξαρτήματα με διασφαλισμένη ποιότητα.

Αναβαθμίστε τα συστήματα ασφάλειας και αυτοματισμού σας με την αξιόπιστη ανίχνευση των φωτοκύτταρων JUTAI IR-20.
