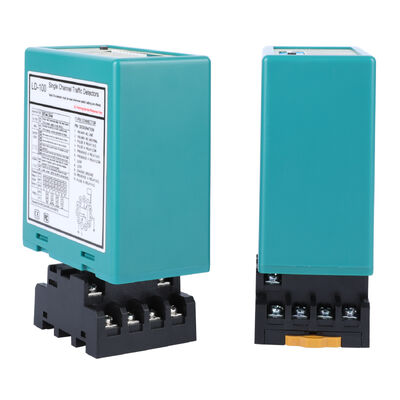

Αισθητήρας βρόχου μονός διπλού καναλιού με ρυθμίσεις DIP Switch για διαχείριση στάθμευσης και κυκλοφορίας
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | JUTAI |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | LD-202 |
| Εγγραφο | LD-200.202.pdf |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο |
| Χρόνος παράδοσης | 5 - 8 εργάσιμες ημέρες |
| Όροι πληρωμής | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Δυνατότητα προσφοράς | 1000 τεμάχια το μήνα |
Λεπτομέρειες
| Απαιτήσεις ισχύος | 12-24V | Πεδίο αυτοστροφής | 20-2000 χμ. |
|---|---|---|---|
| Ευαισθησία | 16 Δρόμους Επιλέξιμοι/ Το υψηλότερο 0,010%Dl/L/Το χαμηλότερο 2,56% | Θερμοκρασία | -40 ~ +70 ℃ |
| Χρόνοι απόκρισης | Ενεργοποίηση 10-90 ms/Αποκλεισμός 10-90 ms | Προσδιορισμός | 13.6*8.6*5.2 |
| Επισημαίνω | Αισθητήρας βρόχου με DIP switch,ανιχνευτής διπλού καναλιού βρόχου,Αισθητήρας βρόχου για διαχείριση στάθμευσης |
||
Περιγραφή προϊόντων
Αισθητήρας βρόχων μονό & διπλό κανάλι με ρυθμίσεις διακόπτη DIP για στάθμευση και διαχείριση κυκλοφορίας
Επισκόπηση του προϊόντος
Οι αισθητήρες κυκλώματος με ένα ή δύο κανάλια JUTAI είναι συσκευές ανίχνευσης επαγγελματικού επιπέδου, βελτιστοποιημένες για τη στάθμευση και τη διαχείριση της κυκλοφορίας,διαθέτει διαισθητική διαμόρφωση διακόπτη DIP για ταχεία ρύθμιση και προσαρμογή. Κατασκευασμένα με βιομηχανική αξιοπιστία, παρέχουν ακριβή ανίχνευση παρουσίας οχήματος, ενεργοποίηση παλμών και (για μοντέλα διπλού καναλιού) κατευθυντική ανίχνευσημετρητές κυκλοφορίας, και συστήματα ελέγχου πρόσβασης.
Η γκάμα προϊόντων μας καλύπτει τις διαφορετικές ανάγκες της διαχείρισης:
- Ενιαίο κανάλι (LD100 AC / LD102 DC):Ιδανικό για βασική αυτοματοποίηση πύλης στάθμευσης και ανίχνευση κυκλοφορίας σε μία λωρίδα, με ευαισθησία και λειτουργίες ρυθμιζόμενες με διακόπτη DIP.
- Δύο κανάλια (LD200 AC / LD202 DC):Εφοδιασμένο με διακόπτη διαμόρφωσης κατεύθυνσης DIP, προσαρμοσμένο για την καταμέτρηση εισόδου/εξόδου από το χώρο στάθμευσης και τη διμερή διαχείριση ροής κυκλοφορίας.
Όλοι οι αισθητήρες ανιχνεύουν αξιόπιστα αυτοκίνητα, φορτηγά, μοτοσικλέτες και ανεφοδιαστικά, διατηρώντας σταθερή απόδοση σε εσωτερικούς/εξωτερικούς χώρους στάθμευσης, δρόμους και περιοχές υψηλής κυκλοφορίας.
Βασικά χαρακτηριστικά (DIP switch & parking/traffic optimization)
Διαμόρφωση διακόπτη DIP
Ρυθμίστε την ευαισθησία, τις λειτουργικές λειτουργίες, τη συχνότητα και την ανίχνευση κατεύθυνσης (μόνο διπλού καναλιού) μέσω διακόπτες DIP, χωρίς σύνθετο λογισμικό, επιτρέποντας την ταχεία ρύθμιση επί τόπου.
Προσαρμόσιμη ευαισθησία μέσω DIP
Μονό κανάλι (16-επίπεδο ρύθμισης) · Διπλό κανάλι (8-επίπεδα ανεξάρτητης ρύθμισης ανά κανάλι) - Οι διακόπτες DIP ρυθμίζουν την ευαισθησία (0,015% - 0,8% DL/L) για να αποφευχθούν οι ψευδείς σκανδάλες.
Επιλογή DIP πολλαπλών τρόπων
Χρησιμοποιήστε διακόπτες DIP για να επιλέξετε τις λειτουργίες παρουσίας / παλμού / αυτόματης επαναφοράς (όλα τα μοντέλα). Το Dual Channel προσθέτει 3 λειτουργίες ανίχνευσης κατεύθυνσης για την κρίση της ροής της κυκλοφορίας.
Ρυθμίσεις συχνότητας μέσω DIP
4 σταδιακή συχνότητα (20-80 kHz Single / 20-100 kHz Dual) που ορίζεται από διακόπτες DIP για την εξάλειψη της διασταυρούμενης ομιλίας σε πυκνά περιβάλλοντα στάθμευσης / κυκλοφορίας.
Βιομηχανική Ακατάλληλη Αντοχή
Αδιάβροχο/αδιάβροχο στερέωμα, θερμοκρασία λειτουργίας -40°C~+70°C, 95% αντοχή σε υγρασία χωρίς συμπύκνωση, ανθεκτικό σε ακραίες καιρικές συνθήκες και βαριά φθορά από την κυκλοφορία.
Προειδοποιήσεις κατάστασης σε πραγματικό χρόνο
Δείκτες LED για σφάλματα ισχύος, ανίχνευσης και κυκλώματος (κοντό κύκλωμα / ανοιχτό κύκλωμα), συνδυασμένοι με λειτουργία επαναφοράς διακόπτη DIP για γρήγορη αντιμετώπιση προβλημάτων.
Προσαρμογή ρυμουλκούμενων/βαρέων οχημάτων
Ο διακόπτης DIP 1 (ON) αυξάνει την ευαισθησία (διπλό κανάλι) για την αποτροπή της λανθασμένης ανίχνευσης μεγάλων οχημάτων σε χώρους στάθμευσης ή λωρίδες κυκλοφορίας.
Σύνοψη των τεχνικών προδιαγραφών
| Παράμετρος | Ενιαίο κανάλι (LD100 / LD102) | Δύο κανάλια (LD200 / LD202) |
|---|---|---|
| Ηλεκτρική τροφοδοσία | 100-240V AC ή 12-24V DC | 100-240V AC ή 12-24V DC |
| Διάδρομοι ανίχνευσης | 1 | 2 Ανεξάρτητα κανάλια |
| Λειτουργίες διακόπτη DIP | Ευαισθησία, συχνότητα, παρουσία/πύλη/αυτόματη επαναφορά | Ευαισθησία, συχνότητα, ανίχνευση κατεύθυνσης, παρουσία/πύλη/αυτόματη επαναφορά, αύξηση ευαισθησίας ρυμουλκούμενου |
| Προσαρμογή ευαισθησίας | 16-επίπεδο (ελεγχόμενο με διακόπτη DIP) | 8 επίπεδα ανά κανάλι (ελεγχόμενο με διακόπτη DIP) |
| Επιλογή συχνότητας | 4 βήματα (20-80 kHz, ρυθμιζόμενο με DIP) | 4 βήματα (20-100 kHz, ρυθμιζόμενο με DIP) |
| Οδηγία ανίχνευσης | Δεν είναι διαθέσιμο | Ναι (3 λειτουργίες, ρυθμιζόμενες με διακόπτη DIP) |
| Εξαγωγές ρελέα | 2 (Προσφορά + σφυγμός/λάθος) | 2 (ένα ανά κανάλι: COM + NO) |
| Χρόνος απόκρισης | 10- 90 ms | 10- 90 ms |
| Θέρμανση λειτουργίας | -40°C έως +70°C | -40°C έως +70°C |
| Δείκτες | Δυναμικό LED + LED ανίχνευσης | Δυναμικό LED + LED ανίχνευσης CH1/CH2 |
| Αντοχή στην υγρασία | Μέχρι 95% RH (μη συμπυκνωτική) | Μέχρι 95% RH (μη συμπυκνωτική) |
| Πεδίο επαγωγικότητας βρόχου | 20-2000 μH | 20-2000 μH ανά κανάλι |
Οδηγός εγκατάστασης κυλίνδρων (παρκαρισμός/εγκατάσταση κυκλοφορίας)
| Περιοχή βρόχου | Συνιστώμενες στροφές καλωδίων |
|---|---|
| 3-4 μέτρα. | 6 στροφές |
| 4-6 μέτρα | 5 στροφές |
| 6-10 μέτρα | 4 στροφές |
| 10-20 μέτρα | 3 στροφές |
| Πάνω από 20 μέτρα | 2 στροφές |
Σημείωση εγκατάστασης:Για ανίχνευση κατεύθυνσης διπλού καναλιού, εγκαθιδρύστε βρόχους 1 m μεταξύ τους κατά μήκος των διαδρομών μεταφοράς· σφραγίστε με επωξικό/ζεστό βιθούμι γρήγορης ρύθμισης ώστε να ταιριάζουν με τις επιφάνειες χώρου στάθμευσης/δρόμου.
Ιδανικές εφαρμογές (Στόχος στάθμευση και διαχείριση της κυκλοφορίας)
Χρησιμοποιήσεις ενιαίου καναλιού
- Αυτοματοποίηση πύλης στάθμευσης/πύλης αναρρίχησης
- Ανίχνευση κυκλοφορίας σε μία λωρίδα
- Ελέγχος πρόσβασης βιομηχανικών χώρων στάθμευσης
- Απλή ενεργοποίηση παρουσίας οχήματος για συστήματα καθοδήγησης στάθμευσης
Χρήση διπλού καναλιού
- Συστήματα καταμέτρησης εισόδου/εξόδου στα πάρκινγκ
- Παρακολούθηση αμφίδρομης ροής κυκλοφορίας
- Διαχείριση λωρίδας διοδίων
- Παρακολούθηση της πληρότητας χώρου στάθμευσης
- Ανάλυση πολλαπλών λωρίδων κυκλοφορίας
Γιατί να επιλέξετε τους αισθητήρες βρόχων JUTAI;
- Πάνω από 15 χρόνια εμπειρίας στην ανίχνευση στάθμευσης / κυκλοφορίας, με ρυθμίσεις διακόπτη DIP βελτιστοποιημένες για γρήγορη εγκατάσταση στο χώρο.
- Η προσαρμογή με δυνατότητα διακόπτη DIP εξαλείφει την εξάρτηση από το λογισμικό, μειώνοντας τον χρόνο εγκατάστασης για έργα στάθμευσης / κυκλοφορίας.
- Οι αυστηρές δοκιμές πριν από την αποστολή εξασφαλίζουν την αξιοπιστία σε χώρους στάθμευσης υψηλής κυκλοφορίας και σε σενάρια διαχείρισης οδών.
- Υποστήριξη OEM/ODM + ευελιξία στις τυποποιημένες παραγγελίες, προσαρμογή στις ειδικές απαιτήσεις του συστήματος στάθμευσης/ κυκλοφορίας.
- 2 χρόνια εγγύηση + 24/7 τεχνική υποστήριξη για απρόσκοπτη ολοκλήρωση και μακροπρόθεσμη απόδοση.
Επιλογή του Δικαίου Μοντέλου
Επιλέξτε ενιαίο κανάλι για:
Βασική αυτοματοποίηση της πύλης στάθμευσης ή ανίχνευση κυκλοφορίας σε μία λωρίδα (διατάξεις ευαισθησίας/πυλών ρυθμιζόμενες με DIP).
Επιλέξτε διπλό κανάλι για:
Μετρητής εισόδου/εξόδου στάθμευσης, ανίχνευση κατεύθυνσης ή διαχείριση κυκλοφορίας σε δύο λωρίδες (πλήρης λειτουργία διακόπτη DIP).
Εικόνες προϊόντων
Συνδέσεις και δείκτες
Δείκτες και διακόπτες
- Δυναμικό LED (ΚΡΕΙΝΟ):Φωτίζει για να δείξει "Ενεργοποίηση".
- Ηλεκτρική λάμπα ανίχνευσης CH1:
- Σταθερή λειτουργία: Δείχνει ανίχνευση οχήματος.
- Αργή αναβοσβήνωση: υποδηλώνει βραχυκύκλωμα ή ανεπαρκείς στροφές μετά τον βρόχο.
- Γρήγορο αναβοσβήνειο: υποδηλώνει ένα ανοιχτό κύκλωμα ή υπερβολικές στροφές μετά τον κύκλο.
- Ηλεκτρική λάμπα ανίχνευσης CH2:
- Σταθερή λειτουργία: Δείχνει ανίχνευση οχήματος.
- Αργή αναβοσβήνωση: υποδηλώνει βραχυκύκλωμα ή ανεπαρκείς στροφές μετά τον βρόχο.
- Γρήγορο αναβοσβήνειο: υποδηλώνει ένα ανοιχτό κύκλωμα ή υπερβολικές στροφές μετά τον κύκλο.
Επιλογή ευαισθησίας
Η προσαρμογή της ευαισθησίας και της συχνότητας διευκολύνεται μέσω ρυθμίσεων διακόπτη 7 μορφών και διακόπτη 10 μορφών.Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας ρυθμίζοντας τις θέσεις του διακόπτη βύθισης σύμφωνα με τους παρασχεμένους πίνακες.
- Οι διακόπτες βύθισης 6, 7 και 8 ρυθμίζουν την ευαισθησία του CH1, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητη) έως 0,015 (υψηλότερη ευαισθησία).
- Οι διακόπτες βύθισης 3, 4 και 5 ελέγχουν την ευαισθησία του CH2, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητη) έως 0,015 (υψηλότερη ευαισθησία).
Λεπτομέρειες διαμόρφωσης διακόπτη DIP
Διακόπτης 1=S1: Διάλεξη λειτουργίας βρόχου καναλιού 1 (διακόπτης βύθισης 10 οδών)
DIP 1 & DIP 2: Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)
Ρυθμίσεις εντοπισμού κατεύθυνσης
(Σύνδεσμος 1=S1) D3, D4, D5 και (Σύνδεσμος 2=S2) D1, D2 Ειδικές λειτουργίες ρύθμισης (Μόδος1, 2, 3 Ανίχνευση κατεύθυνσης.
Επιλογή ευαισθησίας
(Σύνδεσμος 1=S1) D6 & D7 & D8 και (Σύνδεσμος 2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2 (Εκλογές οκτώ επιπέδων)
Ρυθμίσεις συχνότητας
(Σύνδεσμος 1=S1) D9 & D10 και (Σύνδεσμος2=S2) D6, D7 Τάση ρύθμισης συχνότητας (20 K έως 100 KHz)
Επαναφορά κουμπιού:Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επανατοποθετείται κάθε φορά που γίνεται μια αλλαγή στη ρύθμιση των διακόπτες.
Εγκατάσταση Προφυλάξεις και αντιμετώπιση προβλημάτων
- Οι κατευθυντήριες γραμμές για το μέγεθος κοπής και την ενσωμάτωση των περιστροφών είναι όπως φαίνεται στο διάγραμμα στα δεξιά.
- Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για την περιστροφή επαγωγής, συνολικού μήκους έως 500 μέτρων.
- Το μέγεθος κοπής του κυλίνδρου θα πρέπει να είναι ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας όσο το δυνατόν περισσότερο τις ορθές γωνίες στις γωνίες.
Συνιστώμενη επισκόπηση της εγκατάστασης
Σημείωση εγκατάστασης:Κατά την εγκατάσταση, παρακαλείσθε να κρατάτε την πρίζα και την πρίζα του προϊόντος σε κάθετη κατεύθυνση.
Σενάρια εφαρμογής
Η σειρά ανιχνευτών βρόχων οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολλά σενάρια εισόδου και εξόδου με ένα κανάλι.Όταν ενσωματώνεται με τον ελεγκτή JUTAI με μία πόρτα (μοντέλο: AC-11), φραγμός πύλης JUTAI (μοντέλο: BR-110) και αναγνώστης RFID μεγάλης εμβέλειας JUTAI (μοντέλο: PUHF-9), μαζί με κυλίνδρους κυκλώματος αντοχής υψηλής θερμοκρασίας (μοντέλο: JTHT-11),αποτελεί μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης/έξόδου με ένα κανάλι.
Αρχή λειτουργίας
Διαδικασία εισόδου
- Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης, οι δύο κυλίνδροι κυλίνδρων πιέζονται ταυτόχρονα.
- Ο ανιχνευτής διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
- Ο αναγνώστης UHF διαβάζει το αναγνωριστικό κάρτας και το στέλνει στον ελεγκτή (AC-11) μέσω της εξόδου Wiegand.
- Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και εκπέμπει ένα σήμα μεταβίβασης για να ανοίξει το φράγμα της πύλης.
- Το αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης, και καθώς περνά την πύλη φραγμού, το χέρι φραγμού χαμηλώνει αυτόματα.
- Ο ανιχνευτής κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102) διασφαλίζει την ασφάλεια και την λειτουργικότητα κατά της κατάρρευσης κατά τη διάρκεια αυτής της διαδικασίας.
Διαδικασία εξόδου
- Όταν ένα αυτοκίνητο βγαίνει από την κοινότητα ή το χώρο στάθμευσης, περνά από ένα εσωτερικό αναγνώστη UHF.
- Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει την ταυτότητα στον ελεγκτή.
- Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και εκπέμπει ένα σήμα μεταφοράς για να ανοίξει το φράγμα της πύλης για την έξοδο του αυτοκινήτου.
- Καθώς το αυτοκίνητο περνάει από την πύλη φραγμού, το χέρι φραγμού μειώνεται αυτόματα.
- Το LD-100/102 παρέχει λειτουργία ασφάλειας και αντισπάσματος κατά τη διάρκεια αυτής της διαδικασίας.
Αναγνώριση κατεύθυνσης
Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής κυκλώματος διπλών καναλιών δεν ενεργοποιεί το σήμα ξανά όταν το όχημα περνά έναν άλλο αναγνώστη UHF,καταγράφοντας έτσι μόνο τα αρχεία εισόδου ή εξόδου στο σύστημα.
Ανεξάρτητη λειτουργία
Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργεί ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού.όπου υπάρχει ένα φραγμό και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.
Σε αυτή τη ρύθμιση, ένα κύκλωμα περιστροφής χρησιμοποιείται για να ενεργοποιήσει τον αναγνώστη και να διαβάσει την κάρτα, ενώ το άλλο κύκλωμα περιστροφής είναι αφιερωμένο στη λειτουργία αντι-σπάσιμο του φραγμού.Χρησιμοποιώντας το LD-200/202 ως δύο ανεξάρτητους ανιχνευτές βρόχουΗ εφαρμογή αυτή μειώνει ορισμένα από τα έξοδα υλικού που σχετίζονται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία.
Η λειτουργικότητα αυτή επιτυγχάνεται ενεργοποιώντας το χαρακτηριστικό ανεξάρτητης λειτουργίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή ικανότητα.
