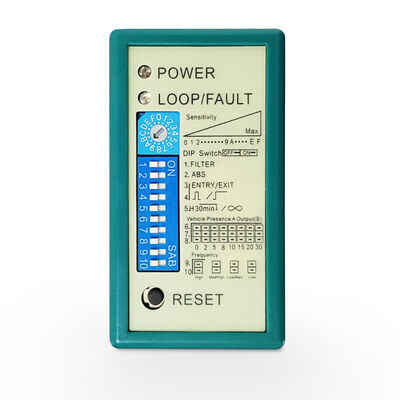

Αισθητήρας βρόχου διπλού καναλιού Single Dual Channel AC DC Power για βιομηχανικές πόρτες και έλεγχο πρόσβασης

Οι αισθητήρες βρόχου μονής και διπλής κανάλι της JUTAI είναι βιομηχανικής ποιότητας λύσεις ανίχνευσης, βελτιστοποιημένες για συστήματα αυτοματισμού βιομηχανικών πορτών και ελέγχου πρόσβασης, υποστηρίζοντας εισόδους τροφοδοσίας AC (100-240V) και DC (12-24V). Κατασκευασμένοι με στιβαρή αξιοπιστία και ευέλικτη διαμόρφωση, παρέχουν ακριβή ανίχνευση παρουσίας οχήματος και παλμών για τη βελτίωση της αποδοτικότητας της ροής εργασιών και την ενίσχυση της ασφάλειας.

Η γκάμα των προϊόντων μας καλύπτει ποικίλες βιομηχανικές ανάγκες και ανάγκες ελέγχου πρόσβασης:

• Μονό Κανάλι (LD100 AC / LD102 DC): Ιδανικό για βασική ενεργοποίηση βιομηχανικών πορτών και έλεγχο πρόσβασης ενός σημείου, εστιάζοντας στην αξιόπιστη ανίχνευση παρουσίας/παλμών.
• Διπλό Κανάλι (LD200 AC / LD202 DC): Εξοπλισμένο με κατευθυντική ανίχνευση και παρακολούθηση διπλής ζώνης, ιδανικό για διαχείριση πρόσβασης εισόδου/εξόδου και συντονισμένες λειτουργίες βιομηχανικών πορτών.

Όλοι οι αισθητήρες ανιχνεύουν απρόσκοπτα αυτοκίνητα, φορτηγά, περονοφόρα και μοτοσικλέτες, διατηρώντας σταθερή απόδοση σε σκληρά βιομηχανικά περιβάλλοντα και σημεία εξωτερικής πρόσβασης.

• Ευελιξία Διπλής Τροφοδοσίας: Υποστηρίζει AC 100-240V (μόνιμες βιομηχανικές εγκαταστάσεις) και DC 12-24V (κινητές/εφεδρικές εγκαταστάσεις τροφοδοσίας), προσαρμοζόμενο σε διάφορες συνθήκες τροφοδοσίας.
• Ρυθμιζόμενη Ευαισθησία: Τα μοντέλα μονής κανάλι προσφέρουν ρύθμιση ευαισθησίας 16 επιπέδων. Οι παραλλαγές διπλού καναλιού παρέχουν ανεξάρτητη ρύθμιση 8 επιπέδων ανά κανάλι, ελαχιστοποιώντας ψευδείς ενεργοποιήσεις από μεταλλικά υπολείμματα ή γειτονικό εξοπλισμό.
• Διαμορφώσιμες Λειτουργίες Λειτουργίας: Λειτουργία παρουσίας (διατηρεί τις βιομηχανικές πόρτες ανοιχτές κατά τη διέλευση οχήματος), λειτουργία παλμού (ενεργοποιεί εφάπαξ ενεργοποίηση πόρτας) και αυτόματη επαναφορά (αποτρέπει λανθασμένες λειτουργίες). Το διπλό κανάλι προσθέτει 3 λειτουργίες κατευθυντικής ανίχνευσης για λογική πρόσβασης εισόδου/εξόδου.
• Βιομηχανική Ανθεκτικότητα: Αδιάβροχο, ανθεκτικό στη σκόνη περίβλημα, εύρος θερμοκρασίας λειτουργίας -40°C~+70°C και αντοχή στην υγρασία 95% χωρίς συμπύκνωση - ανθεκτικό σε βιομηχανικές δονήσεις, σκόνη και ακραίες καιρικές συνθήκες.
• Παρακολούθηση Κατάστασης σε Πραγματικό Χρόνο: Ενδείξεις LED για τροφοδοσία, κατάσταση ανίχνευσης και σφάλματα βρόχου (βραχυκύκλωμα/ανοιχτό κύκλωμα), επιτρέποντας γρήγορη αντιμετώπιση προβλημάτων επί τόπου για τη μείωση του βιομηχανικού χρόνου διακοπής λειτουργίας.
• Απρόσκοπτη Ενσωμάτωση Ελέγχου Πρόσβασης: Διπλές έξοδοι ρελέ (ανά κανάλι για μοντέλα διπλού καναλιού) συνδέονται με ελεγκτές βιομηχανικών πορτών, πίνακες ελέγχου πρόσβασης και συστήματα ασφαλείας - δεν απαιτείται περίπλοκη προγραμματισμός.
• Σχεδιασμός Αντι-Παρεμβολών: 4-βάθμια επιλέξιμη συχνότητα (20-80 kHz για μονό κανάλι, 20-100 kHz για διπλό κανάλι) αποφεύγει τη διασταυρούμενη παρεμβολή με βιομηχανικά μηχανήματα ή γειτονικούς βρόχους ανίχνευσης.

• Περιπτώσεις Χρήσης Μονής Κανάλι: Ενεργοποίηση βιομηχανικής ρολάντο ή πόρτας υψηλής ταχύτητας, αυτοματισμός πύλης αποθήκης, ανίχνευση εισόδου περονοφόρου, έλεγχος πόρτας φόρτωσης, ανίχνευση παρουσίας απλού σημείου πρόσβασης.
• Περιπτώσεις Χρήσης Διπλού Κανάλι: Διαχείριση πρόσβασης εισόδου/εξόδου βιομηχανικών χώρων, συντονισμένη λειτουργία διπλής πόρτας, έλεγχος πρόσβασης με κατευθυντική λογική (μόνο είσοδος/μόνο έξοδος), πρόσβαση σε πύλες διοδίων για βιομηχανικά οχήματα, έλεγχος πρόσβασης πολλαπλών λωρίδων σε εργοστάσια/πάρκους logistics.

• 15+ χρόνια εμπειρίας στην τεχνολογία βιομηχανικής ανίχνευσης οχημάτων, προσαρμοσμένη στις ροές εργασιών βιομηχανικών πορτών και ελέγχου πρόσβασης.
• Επιλογές διπλής τροφοδοσίας (AC/DC) για ευέλικτη ανάπτυξη σε εργοστάσια, αποθήκες και σημεία εξωτερικής πρόσβασης.
• Αυστηροί έλεγχοι ποιότητας για διασφάλιση αντοχής σε βιομηχανικές δονήσεις, σκόνη και ακραίες θερμοκρασίες.
• Υποστήριξη προσαρμογής OEM/ODM + ευελιξία τυπικών παραγγελιών, προσαρμοζόμενη στις συγκεκριμένες απαιτήσεις του έργου.
• Εγγύηση 2 ετών + 24/7 τεχνική υποστήριξη για απρόσκοπτη ενσωμάτωση και μακροπρόθεσμη αξιοπιστία.

• Επιλέξτε αισθητήρες Μονής Κανάλι για βασική ενεργοποίηση βιομηχανικής πόρτας και έλεγχο πρόσβασης ενός σημείου.
• Επιλέξτε αισθητήρες Διπλού Κανάλι για διαχείριση κατευθυντικής πρόσβασης, ανίχνευση διπλής ζώνης ή συντονισμένα συστήματα βιομηχανικών πορτών.

• LED Τροφοδοσίας (ΚΟΚΚΙΝΟ): Ανάβει για να υποδείξει "Power ON."
• LED Ανίχνευσης CH1:
  • Σταθερά Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
  • Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς στροφές μετά τον βρόχο.
  • Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές στροφές μετά τον βρόχο.
• LED Ανίχνευσης CH2:
  • Σταθερά Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
  • Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς στροφές μετά τον βρόχο.
  • Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές στροφές μετά τον βρόχο.

Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω ενός διακόπτη DIP 7 καναλιών και ενός διακόπτη DIP 10 καναλιών. Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας διαμορφώνοντας τις θέσεις των διακοπτών DIP σύμφωνα με τους παρεχόμενους πίνακες.

• Οι διακόπτες DIP 6, 7 και 8 διέπουν την ευαισθησία του CH1, κυμαινόμενη από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).
• Οι διακόπτες DIP 3, 4 και 5 ελέγχουν την ευαισθησία του CH2, κυμαινόμενη από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).

(1) DIP 1 & DIP 2: Ειδική Αύξηση Ευαισθησίας Για Τροχόσπιτο (Και τα Δύο Κανάλια).

(2) D3, D4, D5 και Διακόπτης 2=S2 D1, D2: Ρύθμιση Ειδικών Λειτουργιών (Λειτουργία1, 2, 3 Κατευθυντική Ανίχνευση. Λειτουργία 4, 5, 6 Κανονική λειτουργία, οι δύο ανιχνεύσεις βρόχου είναι διαχωρισμένες).

(3) D6 & D7 & D8 και Διακόπτης 2=S2 D3 & D4 & D5: Επιλογή Ευαισθησίας CH1 και CH2 (Οκτώ Επίπεδα Επιλογών).

(4) D9 & D10 και Διακόπτης2=S2 D6, D7: Ρύθμιση Συχνότητας (20 K έως 100 KHz).

• Οι Οδηγίες Κοπής και Ενσωμάτωσης Πηνίου είναι όπως φαίνονται στο διάγραμμα στα δεξιά.
• Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για το πηνίο επαγωγής, με συνολικό μήκος έως 500 μέτρα.
• Το μέγεθος κοπής του πηνίου πρέπει να είναι ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας όσο το δυνατόν περισσότερο τις ορθές γωνίες στις γωνίες.

Η σειρά ανιχνευτών βρόχου διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολυάριθμα σενάρια εισόδου και εξόδου μονής καναλιού. Όταν ενσωματώνεται με τον ελεγκτή πόρτας JUTAI One (Μοντέλο: AC-11), την μπάρα JUTAI (Μοντέλο: BR-110) και τον αναγνώστη RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9), μαζί με πηνία βρόχου ανθεκτικά σε υψηλές θερμοκρασίες (Μοντέλο: JTHT-11), σχηματίζει μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου μονής καναλιού.

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου μονής καναλιού. Αυτή η διαμόρφωση είναι κατάλληλη για τυπικούς χώρους στάθμευσης ενός εισόδου και ενός εξόδου, όπου υπάρχει μία μπάρα και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένας βρόχος πηνίου χρησιμοποιείται για την ενεργοποίηση του αναγνώστη και την ανάγνωση της κάρτας, ενώ ο άλλος βρόχος πηνίου είναι αφιερωμένος στη λειτουργία αντι-συντριβής της μπάρας. Χρησιμοποιώντας τον LD-200/202 ως δύο ανεξάρτητους ανιχνευτές βρόχου, υπάρχει ένα πιθανό όφελος εξοικονόμησης κόστους από οικονομική άποψη. Αυτή η ρύθμιση μειώνει ορισμένο κόστος υλικού που σχετίζεται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.

Αυτή η λειτουργικότητα επιτυγχάνεται με την ενεργοποίηση της λειτουργίας Ανεξάρτητης Εργασίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή χωρητικότητα.
