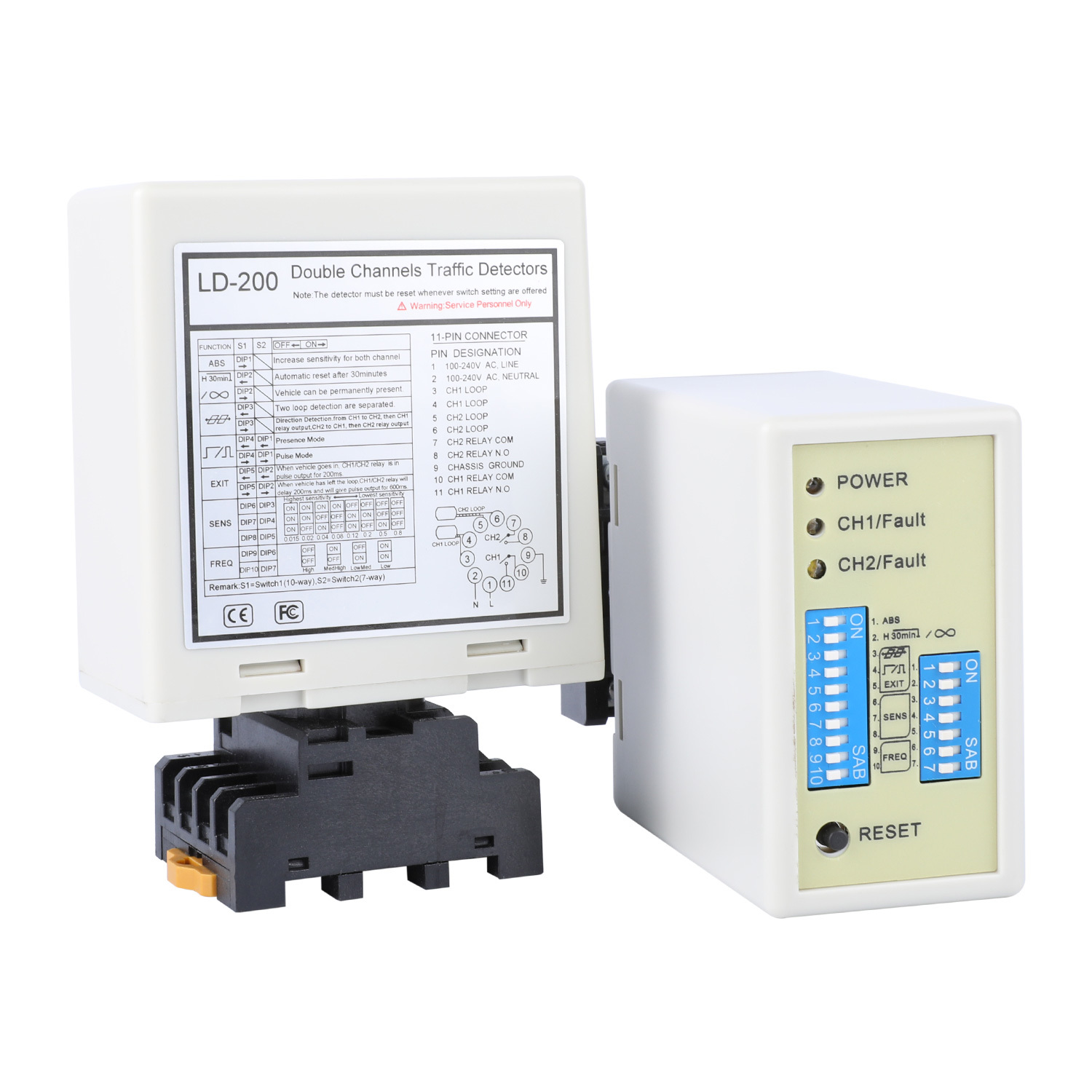

Ανιχνευτής κυκλώματος ανίχνευσης κατεύθυνσης οχήματος για τη διαχείριση εισόδου και εξόδου

Ο αισθητήρας κυκλώματος ανίχνευσης κατεύθυνσης οχήματος JUTAI (μοντέλα LD200/LD202) είναι μια ειδική λύση διαχείρισης εισόδου-έξόδου,ενσωμάτωση διπλών ανεξάρτητων καναλιών και 3 ρυθμιζόμενων τρόπων κατεύθυνσης για την ακριβή διάκριση εισόδου και εξόδου του οχήματοςΠροσαρμόζεται απρόσκοπτα σε οικιστικά συγκροτήματα, εμπορικά κτίρια, βιομηχανικά πάρκα,και εγκαταστάσεις στάθμευσης ̇ λειτουργούν ως ενιαίο σύστημα διαχείρισης κατεύθυνσης ή δύο ξεχωριστά αισθητήρες ενός καναλιού για τον εξορθολογισμό της ροής της κυκλοφορίας και την ενίσχυση της αποτελεσματικότητας του ελέγχου πρόσβασης.

• Ακριβής διάκριση κατεύθυνσης:Οι 3 ειδικές λειτουργίες κατεύθυνσης (συναρμολογήσιμες μέσω διακόπτες DIP) προσδιορίζουν με ακρίβεια την κατεύθυνση πορείας (έκβαση: CH1→CH2 / έξοδος: CH2→CH1), επιτρέποντας τον αυτόματο διαχωρισμό εισόδου-εξόδου και την καταμέτρηση της κυκλοφορίας.
• Ελαστικότητα διπλού καναλιού:Ανταλλαγή μεταξύ συντονισμένου κατευθυντικού ελέγχου ή ανεξάρτητης χρήσης ενός καναλιού, ιδανική για διαχωρισμό λωρίδων εισόδου/εξόδου ή παρακολούθηση πολλαπλών σημείων πρόσβασης.
• Προσαρμογή μεγάλου οχήματος:Ο διακόπτης DIP 1 (ON) αυξάνει την ευαισθησία και για τα δύο κανάλια, αποτρέποντας την ακούσια αποσύνδεση του ρελέ όταν περνάνε ρυμουλκούμενα, βαρέα φορτηγά ή μεγάλα οχήματα.
• Διαμορφώσιμες συνθήκες παρουσίας/πυρσοκρότησης:Υποστηρίζει την έξοδο παρουσίας (κρατά ανοιχτό τον εξοπλισμό πρόσβασης για τη διέλευση του οχήματος) και την έξοδο παλμού (εκκινεί μονοχρόνιες ενέργειες όπως η ανύψωση φραγμών),με 10λεπτη αυτόματη επαναφορά (DIP switch 2 OFF) για την επίλυση σφαλμάτων λειτουργίας.
• Σταθερότητα κατά παρεμβολών:Η ευαισθησία ρυθμιζόμενης 8 επιπέδων (0,015% - 0,8% DL/L) ανά κανάλι και η συχνότητα επιλογής 4 βημάτων (20-100 kHz) εξαλείφουν την διασταυρούμενη ομιλία με γειτονικούς βρόχους ή μεταλλικές δομές.
• Ενστικτώδης διάγνωση σφαλμάτων:Οι δείκτες LED για την ισχύ, την κατάσταση ανίχνευσης και τα σφάλματα κυκλώματος (αργό ανοιγόκλεισμα = βραχυκύκλωμα / ανεπαρκείς στροφές· γρήγορο ανοιγόκλεισμα = ανοιχτό κύκλωμα / υπερβολικές στροφές) επιτρέπουν την ταχεία αντιμετώπιση προβλημάτων.
• Δύο επιλογές τροφοδοσίας:LD200 (100-240V AC) για μόνιμες εγκαταστάσεις· LD202 (12-24V DC) για προσωρινά σημεία πρόσβασης (π.χ. χώροι εκδηλώσεων, κατασκευαστικές ζώνες).
• Εύκολη εγκατάσταση:Οι σαφείς οδηγίες καλωδίωσης και οι συστάσεις στροφής βρόχου (με βάση την περίμετρο) απλοποιούν την ανάπτυξη σε τόπο ̇ βρόχοι σφραγισμένοι με επωξικό ή θερμό βιθούμι για ενσωμάτωση στην οδική επιφάνεια.

• Κλειστές κοινότητες κατοικιών:Αναγνωρίζει αυτόματα την κυκλοφορία εισόδου/εξόδου, ενεργοποιεί τις πύλες πρόσβασης και μετρά τα οχήματα των κατοίκων/επισκεπτών.
• Παρκινγκ εμπορικών κτιρίων:Διαχωρίζει τις λωρίδες εισόδου/εξόδου, ελέγχει τις πύλες φραγμών και ενσωματώνεται με συστήματα καθοδήγησης στάθμευσης για την παρακολούθηση της πληθυσμού.
• Πρόσβαση στο βιομηχανικό πάρκο:Διαχειρίζεται την είσοδο-έξοδο φορτηγών/φορτιστήρων, ενεργοποιεί πόρτες υψηλής ταχύτητας και αποτρέπει αμφίδρομες συγκρούσεις κυκλοφορίας.
• Χώροι εκδήλωσης:Προσωρινός έλεγχος εισόδου-εξόδου (με μοντέλο LD202 DC) για συναυλίες, αθλητικά παιχνίδια ή εκθέσεις, εξασφαλίζοντας ομαλή ροή κυκλοφορίας.
• Κέντρα Εφοδιασμού:Παρακολουθεί την είσοδο/έξοδο της ζώνης φόρτωσης/αφόρτωσης, ταξινομεί τα οχήματα και βελτιστοποιεί το πρόγραμμα κυκλοφορίας του ναυπηγείου.
• Σταθμός στάθμευσης εμπορικού κέντρου:Μετρητής εισόδου-εξόδου υψηλής κυκλοφορίας, διαχείριση ουρών και ενσωμάτωση με συστήματα πληρωμών για απρόσκοπτη πρόσβαση.
• Εκπαιδευτικές/Επιχειρηματικές Σχολές:Ελέγχει την είσοδο και έξοδο οχημάτων κατά τις ώρες αιχμής, χωρίζοντας την κυκλοφορία προσωπικού / επισκεπτών και ενισχύοντας την ασφάλεια της πανεπιστημιούπολης.
• Σταθμοί φόρτισης ηλεκτρικών οχημάτων:Αναγνωρίζει την είσοδο/έξοδο από την αποβάθρα φόρτισης, αποτρέπει την μη εξουσιοδοτημένη χρήση και διαχειρίζεται τη ροή ουράς για τη διαδοχική φόρτιση.

• Οι οδηγίες για το μέγεθος κοπής και ενσωμάτωσης είναι όπως φαίνεται στο διάγραμμα στα δεξιά.
• It is recommended to use ferromagnetic wires for the induction coil, with a total length of up to 500 meters Το σύστημά μας είναι να χρησιμοποιούμε σιδηρομαγνητικά καλώδια για την επαγωγή, με συνολικό μήκος έως 500 μέτρα.
• Το cutting size of the coil should be a rectangle with a length of 1.0 to 2.0 meters and a width of 0.8 to 1.2 meters, αποφεύγοντας δεξιά γωνίες στις γωνίες όσο το δυνατόν περισσότερο

Συνιστώμενη επισκόπηση εγκατάστασης βασικών τυπικών στροφών σπείρας:

Σημείωση εγκατάστασης:Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

Η σειρά ανιχνευτών βρόχων οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολλά σενάρια εισόδου και εξόδου με ένα κανάλι.Όταν ενσωματώνεται με τον ελεγκτή JUTAI με μία πόρτα (μοντέλο: AC-11), φραγμός πύλης JUTAI (μοντέλο: BR-110) και αναγνώστης RFID μεγάλης εμβέλειας JUTAI (μοντέλο: PUHF-9), μαζί με κυλίνδρους κυκλώματος αντοχής υψηλής θερμοκρασίας (μοντέλο: JTHT-11),αποτελεί μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης/έξόδου με ένα κανάλι.

1. Διαδικασία εισαγωγής:
   • Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή το χώρο στάθμευσης, οι δύο κυλίνδρους βρόχων πιέζονται ταυτόχρονα
   • Ο ανιχνευτής διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο
   • Ο αναγνώστης UHF διαβάζει το αναγνωριστικό κάρτας και το στέλνει στον ελεγκτή (AC-11) μέσω της εξόδου Wiegand
   • Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και εκπέμπει ένα σήμα ρελέ για να ανοίξει το φράγμα της πύλης
   • Το αυτοκίνητο εισέρχεται στην κοινότητα ή χώρο στάθμευσης, και καθώς περνά την πύλη φραγμού, το χέρι φραγμού χαμηλώνει αυτόματα
   • Ο ανιχνευτής κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102) εξασφαλίζει την ασφάλεια και την λειτουργία κατά της κατάρρευσης κατά τη διάρκεια αυτής της διαδικασίας
2. Διαδικασία εξόδου:
   • Όταν ένα αυτοκίνητο βγαίνει από την κοινότητα ή το χώρο στάθμευσης, περνά από ένα εσωτερικό αναγνώστη UHF
   • Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει την ταυτότητα στον ελεγκτή
   • Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και εκπέμπει ένα σήμα αναμετάδοσης για να ανοίξει το φράγμα της πύλης για το αυτοκίνητο να βγει
   • Καθώς το αυτοκίνητο περνάει από την πύλη φραγμού, το χέρι φραγμού μειώνεται αυτόματα
   • Το LD-100/102 παρέχει λειτουργία ασφάλειας και αντι-σπάσιμο κατά τη διάρκεια αυτής της διαδικασίας
3. Αναγνώριση κατεύθυνσης:
   • Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής κυκλώματος διπλών καναλιών δεν ενεργοποιεί το σήμα ξανά όταν το όχημα περνά έναν άλλο αναγνώστη UHF,καταγράφοντας έτσι μόνο τα αρχεία εισόδου ή εξόδου στο σύστημα

Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργεί ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού.όπου υπάρχει ένα φραγμό και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα κύκλωμα περιστροφής χρησιμοποιείται για να ενεργοποιήσει τον αναγνώστη και να διαβάσει την κάρτα, ενώ το άλλο κύκλωμα περιστροφής είναι αφιερωμένο στη λειτουργία αντι-σπάσιμο του φραγμού.Χρησιμοποιώντας το LD-200/202 ως δύο ανεξάρτητους ανιχνευτές βρόχουΗ εφαρμογή αυτή μειώνει ορισμένα από τα έξοδα υλικού που σχετίζονται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία.

Η λειτουργικότητα αυτή επιτυγχάνεται ενεργοποιώντας το χαρακτηριστικό ανεξάρτητης λειτουργίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή ικανότητα.
