Ανιχνευτής διπλού καναλιού για τον έλεγχο λωρίδας κυκλοφορίας και την ταξινόμηση οχημάτων

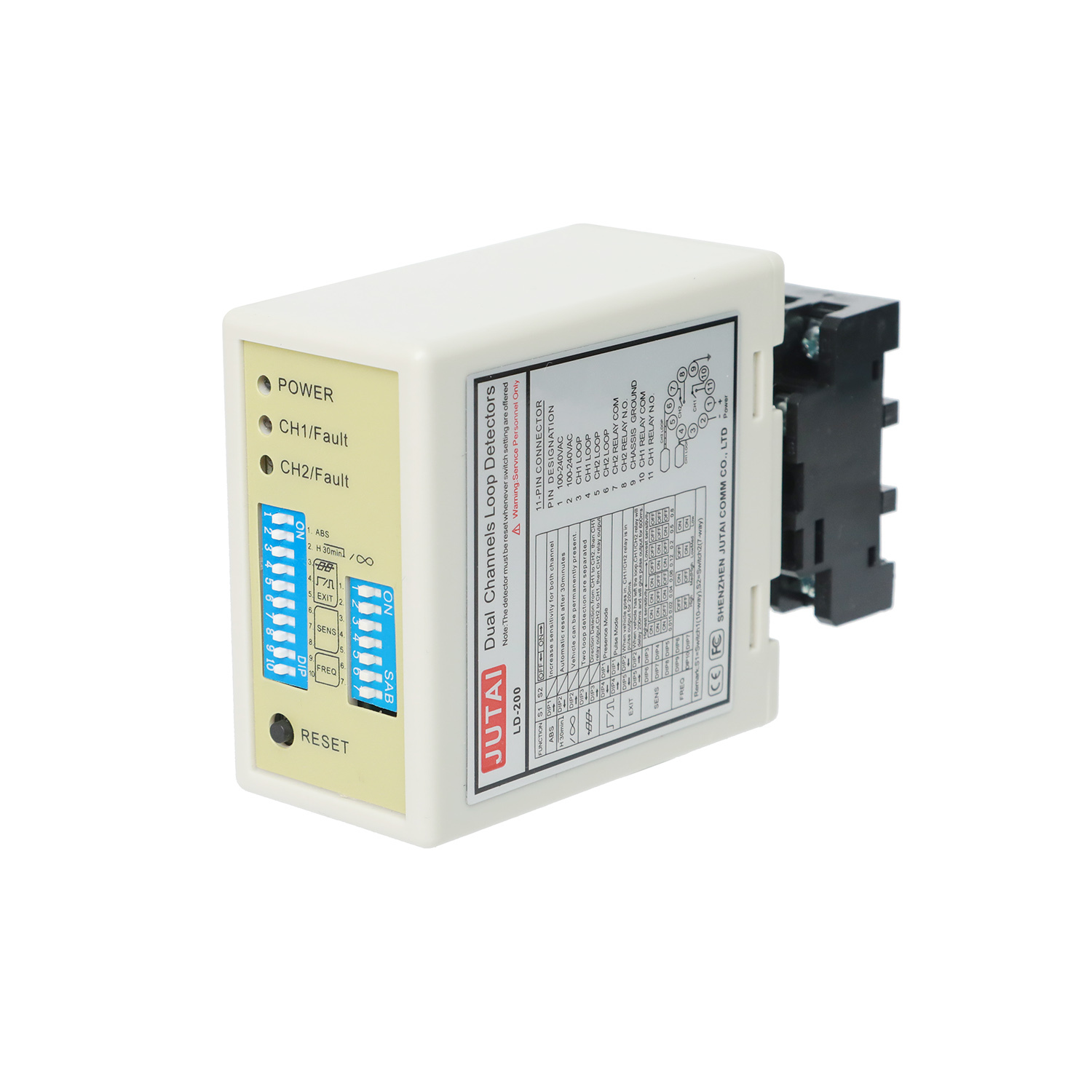

Ο Ανιχνευτής Βρόχου Διπλού Καναλιού JUTAI (Μοντέλα LD200/LD202) είναι μια επαγγελματική λύση σχεδιασμένη για ακριβή έλεγχο λωρίδας και ταξινόμηση οχημάτων. Ενσωματώνει διπλά ανεξάρτητα κανάλια, διαμορφώσιμες λειτουργίες κατεύθυνσης και ρυθμιζόμενη ευαισθησία για να καλύψει τις απαιτήσεις της διαχείρισης κυκλοφορίας, των σταθμών διοδίων και των έξυπνων οδικών συστημάτων.

Αυτός ο ανιχνευτής υποστηρίζει τόσο τον συντονισμένο έλεγχο λωρίδας (μονής κατεύθυνσης διέλευσης, διαχωρισμός διπλής κατεύθυνσης) όσο και την ακριβή ταξινόμηση οχημάτων (διάκριση μικρών αυτοκινήτων, SUV, φορτηγών και ρυμουλκούμενων), καθιστώντας τον ιδανικό για δημοτική κυκλοφορία, εμπορικούς σταθμούς διοδίων και διαχείριση βιομηχανικών λωρίδων.

• Διαχείριση Λωρίδων Διπλού Καναλιού: Λειτουργεί ως ενιαίο σύστημα για έλεγχο λωρίδων διπλής κατεύθυνσης ή ως δύο ανεξάρτητοι ανιχνευτές για ξεχωριστή παρακολούθηση λωρίδων, υποστηρίζοντας την επιβολή μονής κατεύθυνσης διέλευσης, ειδοποιήσεις κλεισίματος λωρίδων και εκτροπή ροής κυκλοφορίας.
• Δυνατότητα Ταξινόμησης Οχημάτων: Ρυθμιζόμενη ευαισθησία 8 επιπέδων (0,015%-0,8% DL/L) ανά κανάλι με ενίσχυση ευαισθησίας ειδικά για ρυμουλκούμενα επιτρέπει την ταξινόμηση οχημάτων κατά μέγεθος/βάρος — από μοτοσικλέτες και συμπαγή αυτοκίνητα έως βαρέα φορτηγά και ρυμουλκούμενα.
• 3 Λειτουργίες Ανίχνευσης Κατεύθυνσης: Προσδιορίζει με ακρίβεια την κατεύθυνση κίνησης του οχήματος για ενεργοποίηση ανά λωρίδα και στατιστικά στοιχεία κυκλοφορίας διπλής κατεύθυνσης.
• Σταθερότητα Λωρίδας κατά των Παρεμβολών: Επιλέξιμη συχνότητα 4 βημάτων (20-100 kHz) εξαλείφει την αλληλεπίδραση μεταξύ γειτονικών λωρίδων ή μεταλλικών υποδομών, εξασφαλίζοντας αξιόπιστη ανίχνευση ακόμη και σε σενάρια υψηλής πυκνότητας κυκλοφορίας.
• Προστασία Ασφάλειας Λωρίδας: Η λειτουργία παρουσίας παρακολουθεί συνεχώς την κατάληψη λωρίδων από οχήματα· ενεργοποιεί ειδοποιήσεις ή παύει τον εξοπλισμό της λωρίδας για την αποφυγή συγκρούσεων κατά τη λειτουργία υψηλής ταχύτητας.
• Διπλή Προσαρμοστικότητα Τροφοδοσίας: LD200 (100-240V AC) για μόνιμες εγκαταστάσεις λωρίδων· LD202 (12-24V DC) για προσωρινό έλεγχο λωρίδων σε ζώνες κατασκευής ή εκτροπές κυκλοφορίας εκδηλώσεων.
• Διαισθητικές Ειδοποιήσεις Βλαβών & Κατάστασης: Ενδείξεις LED για τροφοδοσία, ανίχνευση λωρίδας και βλάβες βρόχου επιτρέπουν γρήγορη αντιμετώπιση προβλημάτων επί τόπου για την ελαχιστοποίηση του χρόνου εκτός λειτουργίας της λωρίδας.
• Ευέλικτες Λειτουργίες Εξόδου: Υποστηρίζει έξοδο παλμού για ενέργειες ενεργοποίησης λωρίδας και διατήρηση παρουσίας για συνεχή παρακολούθηση οχημάτων, με αυτόματη επαναφορά 10 λεπτών για την επίλυση λανθασμένων λειτουργιών.

• Έλεγχος Λωρίδων Σταθμών Διοδίων: Ταξινομεί οχήματα για κλιμακωτή είσπραξη διοδίων, ελέγχει μπάρες λωρίδων μέσω ανίχνευσης κατεύθυνσης και παρακολουθεί τη ροή κυκλοφορίας διπλής κατεύθυνσης.
• Δημοτικές Λωρίδες Κυκλοφορίας: Διαχειρίζεται λωρίδες λεωφορείων, λωρίδες HOV ή λωρίδες περιορισμένης πρόσβασης με ταξινόμηση οχημάτων και επιβολή μονής κατεύθυνσης.
• Διαχείριση Βιομηχανικών Λωρίδων: Διαχωρίζει λωρίδες περονοφόρων/φορτηγών από διαδρόμους πεζών σε εργοστάσια/αποθήκες, ενεργοποιώντας πόρτες υψηλής ταχύτητας ή ειδοποιήσεις ασφαλείας.
• Ράμπες Εισόδου/Εξόδου Αυτοκινητοδρόμων: Ελέγχει την πρόσβαση στις λωρίδες, ταξινομεί οχήματα για ανάλυση ροής κυκλοφορίας και υποστηρίζει συστήματα διαχείρισης συμφόρησης.
• Λωρίδες Ζωνών Κατασκευής: Προσωρινός έλεγχος λωρίδων με το μοντέλο LD202 DC για εκτροπή κυκλοφορίας, ταξινόμηση οχημάτων και παρακολούθηση ασφάλειας.
• Λωρίδες Εισόδου/Εξόδου Χώρων Στάθμευσης: Διαχωρίζει λωρίδες εισόδου/εξόδου, ταξινομεί οχήματα για στάθμευση ανάλογα με το μέγεθος και ελέγχει μπάρες.
• Λωρίδες Συνόρων/Ελέγχου: Ταξινομεί εμπορικά οχήματα έναντι επιβατικών αυτοκινήτων, διαχειρίζεται τη ροή των λωρίδων και ενσωματώνεται με συστήματα ελέγχου πρόσβασης ασφαλείας.
• Λωρίδες Αποθηκών Logistics: Ελέγχει την πρόσβαση σε λωρίδες φόρτωσης/εκφόρτωσης, ταξινομεί φορτηγά/ρυμουλκούμενα παράδοσης και βελτιστοποιεί τον προγραμματισμό της κυκλοφορίας στην αποθήκη.

• LED Τροφοδοσίας (ΚΟΚΚΙΝΟ): Ανάβει για να υποδείξει "Τροφοδοσία ON."
• LED Ανίχνευσης CH1:
  • Σταθερά Αναμμένο: Υποδεικνύει ανίχνευση οχήματος
  • Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο
  • Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο
• LED Ανίχνευσης CH2:
  • Σταθερά Αναμμένο: Υποδεικνύει ανίχνευση οχήματος
  • Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο
  • Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο

Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω ενός διακόπτη DIP 7 θέσεων και ενός διακόπτη DIP 10 θέσεων. Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας διαμορφώνοντας τις θέσεις των διακοπτών DIP σύμφωνα με τους παρεχόμενους πίνακες.

Οι διακόπτες DIP 6, 7 και 8 διέπουν την ευαισθησία του CH1, κυμαινόμενοι από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο). Οι διακόπτες DIP 3, 4 και 5 ελέγχουν την ευαισθησία του CH2, κυμαινόμενοι από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).

Διακόπτης 1 (S1): Επιλογή Λειτουργίας Βρόχου Καναλιού 1 (διακόπτης DIP 10 θέσεων)

DIP 1 & DIP 2: Ειδική Αύξηση Ευαισθησίας για Ρυμουλκούμενα (Και τα δύο Κανάλια)

D3, D4, D5 και Διακόπτης 2 D1, D2: Ρύθμιση Ειδικών Λειτουργιών (Λειτουργία 1, 2, 3 Ανίχνευση Κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία, οι ανιχνεύσεις δύο βρόχων είναι ξεχωριστές)

D6 & D7 & D8 και Διακόπτης 2 D3 & D4 & D5: Ρύθμιση Επιλογής Ευαισθησίας CH1 και CH2 (Οκτώ Επίπεδα Επιλογών)

D9 & D10 και Διακόπτης 2 D6, D7: Ρύθμιση Συχνότητας (20 K έως 100 KHz)

• Το μέγεθος κοπής και οι οδηγίες ενσωμάτωσης του πηνίου είναι όπως φαίνονται στο διάγραμμα στα δεξιά.
• Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για το πηνίο επαγωγής, με συνολικό μήκος έως 500 μέτρα.
• Το μέγεθος κοπής του πηνίου πρέπει να είναι ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας όσο το δυνατόν περισσότερο τις ορθές γωνίες στις γωνίες.

Συνιστώμενη επισκόπηση εγκατάστασης βασικών τυπικών γύρων βρόχου

Κατά την εγκατάσταση, παρακαλούμε κρατήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη θέση

Η σειρά ανιχνευτών βρόχου οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολυάριθμα σενάρια εισόδου και εξόδου μονής λωρίδας. Όταν ενσωματώνεται με τον ελεγκτή μίας πόρτας JUTAI (Μοντέλο: AC-11), μπάρα πύλης JUTAI (Μοντέλο: BR-110) και αναγνώστη RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9), μαζί με πηνία βρόχου ανθεκτικά σε υψηλές θερμοκρασίες (Μοντέλο: JTHT-11), σχηματίζει μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου μονής λωρίδας.

• Διαδικασία Εισόδου:
  • Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή στον χώρο στάθμευσης, οι δύο βρόχοι πηνίου πιέζονται ταυτόχρονα.
  • Ο Ανιχνευτής Βρόχου Διπλού Καναλιού JUTAI ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
  • Ο αναγνώστης UHF διαβάζει το αναγνωριστικό της κάρτας και το στέλνει στον ελεγκτή μέσω εξόδου Wiegand.
  • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει την μπάρα πύλης.
  • Το αυτοκίνητο εισέρχεται στην κοινότητα ή στον χώρο στάθμευσης και καθώς περνάει από την μπάρα πύλης, ο βραχίονας της μπάρας κατεβαίνει αυτόματα.
  • Ο Ανιχνευτής Βρόχου Μονής Λωρίδας JUTAI διασφαλίζει την ασφάλεια και τη λειτουργία κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.
• Διαδικασία Εξόδου:
  • Όταν ένα αυτοκίνητο εξέρχεται από την κοινότητα ή τον χώρο στάθμευσης, περνάει από έναν εσωτερικό αναγνώστη UHF.
  • Ο LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει το αναγνωριστικό στον ελεγκτή.
  • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει την μπάρα πύλης για να εξέλθει το αυτοκίνητο.
  • Καθώς το αυτοκίνητο περνάει από την μπάρα πύλης, ο βραχίονας της μπάρας κατεβαίνει αυτόματα.
  • Ο LD-100/102 παρέχει λειτουργία ασφάλειας και κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.
• Αναγνώριση Κατεύθυνσης:
  • Η Λειτουργία Αναγνώρισης Κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνάει από έναν άλλο αναγνώστη UHF, καταγράφοντας έτσι μόνο τις εγγραφές εισόδου ή εξόδου στο σύστημα.

Ο Ανιχνευτής Βρόχου Διπλού Καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου μονής λωρίδας. Αυτή η διαμόρφωση είναι κατάλληλη για τυπικούς χώρους στάθμευσης με μία είσοδο και μία έξοδο, όπου υπάρχει μία μπάρα και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα πηνίο βρόχου χρησιμοποιείται για την ενεργοποίηση του αναγνώστη και την ανάγνωση της κάρτας, ενώ το άλλο πηνίο βρόχου είναι αφιερωμένο στη λειτουργία κατά της σύνθλιψης της μπάρας. Χρησιμοποιώντας το LD-200/202 ως δύο ανεξάρτητους ανιχνευτές βρόχου, υπάρχει ένα πιθανό όφελος εξοικονόμησης κόστους από οικονομική άποψη. Αυτή η ρύθμιση μειώνει ορισμένο κόστος υλικού που σχετίζεται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.

Αυτή η λειτουργικότητα επιτυγχάνεται ενεργοποιώντας τη λειτουργία Ανεξάρτητης Εργασίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή χωρητικότητα.
