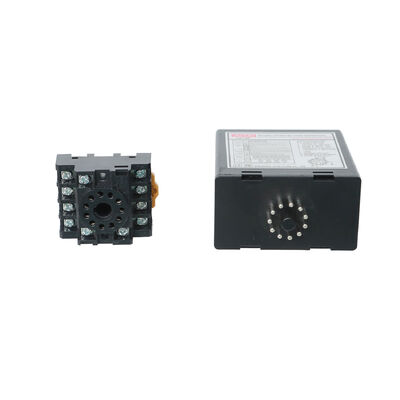

Ανιχνευτής βρόχων με έξοδο διπλού ρελέ: διαμορφώσιμος διακόπτης DIP για τα συστήματα διοδίων και στάθμευσης

Βασικά χαρακτηριστικά για εφαρμογές διόδιας και συστημάτων στάθμευσης

• Εξαγωγές διπλού ρελέα: Independent Presence Relay (for continuous vehicle monitoring) and Pulse/Fault Relay (for one-time triggers like toll calculation or barrier lifting) enable flexible integration with toll and parking automation systems.
• Διαμόρφωση διακόπτη DIP: Εύκολη πρόσβαση σε διακόπτες DIP για τη ρύθμιση της καθυστέρησης ανίχνευσης, της αυτόματης επαναφοράς, της συχνότητας (20 ̇ 80 kHz) και της ευαισθησίας, επιτρέποντας γρήγορη βαθμονόμηση για να ταιριάζει με τη ροή της κυκλοφορίας στα διόδια ή τη διάταξη του χώρου στάθμευσης.
• Βελτιωμένη ανίχνευση διόδια και χώρων στάθμευσης: Ο προηγμένος αλγόριθμος ανίχνευσης ελαχιστοποιεί τις ψευδείς ενεργοποιήσεις από γειτονικά οχήματα ή μεταλλικές δομές, εξασφαλίζοντας αξιόπιστη ανίχνευση ακόμη και σε οδούς διοδίων υψηλής πυκνότητας ή πολυσύχναστους χώρους στάθμευσης.
• Ευρεία συμβατότητα οχημάτων: 16 επίπεδα ρυθμιζόμενης ευαισθησίας (0,010% έως 2,56% DL/L) ανιχνεύουν οχήματα όλων των μεγεθών, από μικρά αυτοκίνητα έως βαριά φορτηγά, κρίσιμα για τα διόδια μικτής κυκλοφορίας και τις εγκαταστάσεις στάθμευσης.
• Δύο επιλογές ισχύοςΥποστηρίζει 100-240V AC (LD100) για μόνιμες εγκαταστάσεις (χρεωστήρια διοδίων, γκαράζ στάθμευσης) και 12-24V DC (LD102) για κινητές ή εκτός δικτύου εγκαταστάσεις, αυξάνοντας την ευελιξία ανάπτυξης.
• Ανθεκτικός και ανθεκτικός στις καιρικές συνθήκες: Το κτίριο με βαθμολογία IP είναι ανθεκτικό στη βροχή, τη σκόνη, τις ακραίες θερμοκρασίες (-40 °C έως +70 °C) και την υγρασία έως 95% (μη συμπυκνωτικό), κατάλληλο για εσωτερικούς/εξωτερικούς χώρους και χώρους στάθμευσης.

Τεχνικές προδιαγραφές

Προσαρμοσμένες εφαρμογές για διόδια και συστήματα στάθμευσης

• Λειτουργίες σταθμών διοδίων: Ανίχνευση οχημάτων για την ενεργοποίηση της είσπραξης διόδιας, παρακολούθηση της απασχόλησης λωρίδας, καταμέτρηση οχημάτων και διαχείριση της ροής κυκλοφορίας στις διόδια.
• Εισόδου/εξόδου από το γκαράζ στάθμευσης: Ενεργοποίηση της πύλης φραγμού, ανίχνευση της απασχόλησης χώρου στάθμευσης και έλεγχος πρόσβασης για εμπορικά/κατοικιακά πάρκινγκ.
• Ανοικτοί χώροι στάθμευσης: Καταμέτρηση οχημάτων, έλεγχος φραγμών εισόδου/εξόδου και παρακολούθηση σε πραγματικό χρόνο της πληθυσμού για εμπορικά κέντρα, στάδια και δημόσιους χώρους στάθμευσης.
• Πλατείες διοδίων αυτοκινητοδρόμων: Ανίχνευση μικτής κυκλοφορίας (αυτοκίνητα, φορτηγά, λεωφορεία) για τον αυτοματοποιημένο υπολογισμό διοδίων και τη διαχείριση λωρίδας.
• Υπηρεσίες στάθμευσης: Ανίχνευση παρουσίας οχήματος για την ενεργοποίηση του σταθμού διαμονής και την κατανομή χώρου στάθμευσης.
• Συστήματα καθοδήγησης στάθμευσης: Ατομική ανίχνευση της απασχόλησης χώρου στάθμευσης για την παροχή δεδομένων διαθεσιμότητας σε πραγματικό χρόνο στις οθόνες καθοδήγησης.
• Οδικές οδικές διαδρομές: Ανίχνευση οχημάτων ταχείας απόκρισης για συστήματα ασύνδεσης είσπραξης διοδίων.
• Παρκινγκ αεροδρομίου/λιμένας: Ανίχνευση βαρέων οχημάτων για φορτηγά φορτηγά και επιβατικά οχήματα σε κόμβους υψηλής κυκλοφορίας.

Διαμόρφωση διακόπτη DIP

DIP 1 και 2 Αναβολή και αύξηση της ευαισθησίας
Δοκιμή παρουσίας παλμών DIP 3 και 4 μεθόδου εξόδου ρελέ B
DIP 5 Αυτοαποκατάσταση 30 λεπτά ή μόνιμη παρουσία
DIP 6 έως 8 Αναμεταδιδέας καθυστέρηση 0 έως 30 δευτερόλεπτα
Επιλογή συχνότητας DIP 9 και 10 υψηλή χαμηλή για την αποφυγή παρεμβολών

Οδηγός εγκατάστασης βρόχου

Γιατί να επιλέξετε τον ανιχνευτή βρόχων JUTAI

Πάνω από 15 χρόνια εμπειρίας στην κατασκευή
Σκληρός έλεγχος ποιότητας και δοκιμές πριν από την αποστολή
Προσαρμογή OEM ODM διαθέσιμη
Μικρές και χονδρικές παραγγελίες αποδεκτές
2 χρόνια εγγύηση και αξιόπιστη υποστήριξη μετά την πώληση
Προστασία της αγοράς για τους διανομείς

Παραγγείλετε τώρα και βελτιώστε το σύστημα ανίχνευσης οχημάτων σας με τον επαγγελματικό ανιχνευτή βρόχων JUTAI

Επικοινωνήστε μαζί μας για τιμές δειγμάτων και προσαρμοσμένες λύσεις


Διακόπτης 2 (Ρυθμίσεις διακόπτη βαθμίδων)


1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών


2.DIP 3 & DIP 4 Ρυθμίσεις αναμεταδότης Β έξοδος


3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας


4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση


5Χρησιμοποιείται για την αποφυγή των παρεμβολών.



Εγκατάσταση βρόχου:


Προβλήματα πυροβολισμού:



Σε σύγκριση με άλλες μάρκες



Μαζική παραγωγή:

Η γραμμή παραγωγής μας εξασφαλίζει αποτελεσματική μαζική παραγωγή, αυστηρό έλεγχο ποιότητας και διεξοδικές δοκιμές πριν από την αποστολή για να παραδώσουμε προϊόντα ανιχνευτών Loop της μέγιστης τελειότητας.




ΛΔ-100 μονό κανάλι, συσκευασμένο σε κιβώτιο, 1 τύπου 11pin συνδέει 100-240VAC ((πρότυπο ΕΕ)
LD-102 μονό κανάλι, συσκευασμένο, 1 τύπος 11pin συνδέει 12-24VADC ((πρότυπο ΕΕ)
LD-105 μονό κανάλι, κουτί, 2 τύπου 11pin συνδέει 100-240VAC ((σταθμός των ΗΠΑ)
LD-106 μονό κανάλι, κουτί, 2 τύπου 11pin συνδέει 12-24VADC ((Συμβατικό των ΗΠΑ)



Πιστοποίηση:
