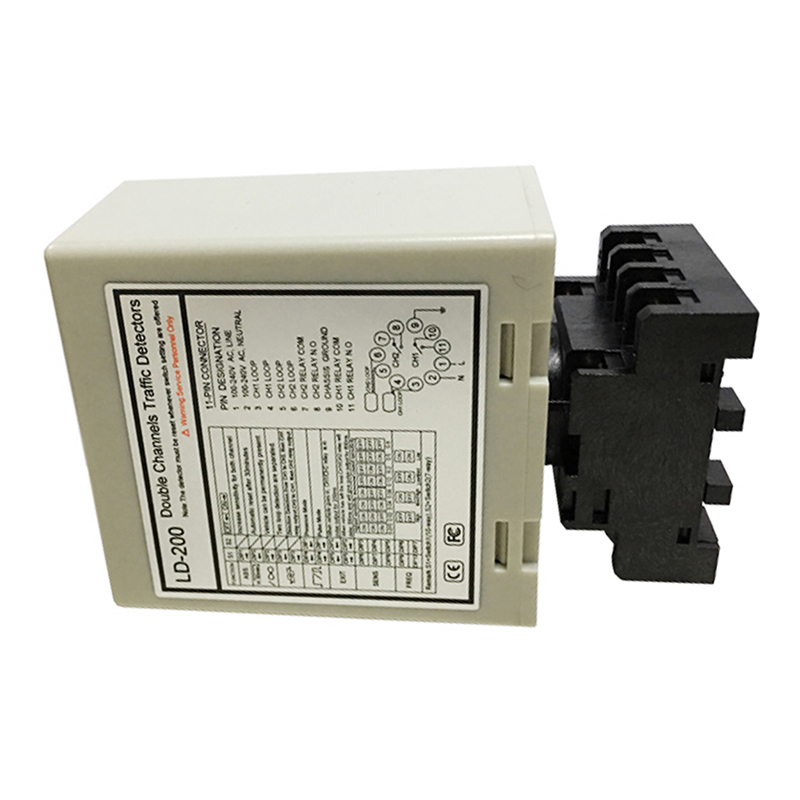

JUTAI LD-200 Επαγωγικός Ανιχνευτής Βρόχου Ρεύματος AC για Έλεγχο Πρόσβασης σε Χώρους Στάθμευσης & Πύλες Φραγμού

Βασικά Πλεονεκτήματα του JUTAI LD-200 για τη Διαχείριση Χώρων Στάθμευσης

• Ευκολία Ρεύματος AC: Η είσοδος 100-240V AC ταιριάζει σε τυπικές εμπορικές ρυθμίσεις ρεύματος, οπότε δεν θα χρειαστείτε επιπλέον προσαρμογείς για την εγκατάσταση του JUTAI LD-200.
• Ακρίβεια σε Όλες τις Επιφάνειες: Λειτουργεί σε άσφαλτο, σκυρόδεμα και οδόστρωμα—ιδανικό για υπαίθριους χώρους στάθμευσης όπου οι καιρικές συνθήκες και οι συνθήκες της επιφάνειας ποικίλλουν.
• Ρύθμιση Ευαισθησίας 8 Επιπέδων: Χρησιμοποιήστε τον διακόπτη DIP για να ρυθμίσετε την ευαισθησία για μικρά αυτοκίνητα, SUV ή φορτηγά, διασφαλίζοντας ότι το JUTAI LD-200 ανιχνεύει κάθε όχημα χωρίς να χάνει μια ενεργοποίηση.
• Παρακολούθηση Κατάστασης LED: Η κόκκινη λυχνία ρεύματος και η πράσινη λυχνία ανίχνευσης σάς επιτρέπουν να ελέγχετε γρήγορα την απόδοση του ανιχνευτή JUTAI, απλοποιώντας τη συντήρηση και την αντιμετώπιση προβλημάτων.

Τι κάνει το JUTAI LD-200 να ξεχωρίζει για την Πρόσβαση σε Χώρους Στάθμευσης;

Τεχνικές Προδιαγραφές για το JUTAI LD-200

Ποιος χρειάζεται το JUTAI LD-200;

• Διαχειριστές χώρων στάθμευσης σε εμπορικά κέντρα, γραφεία ή πανεπιστήμια
• Ιδιοκτήτες ακινήτων με γκαράζ στάθμευσης συγκροτημάτων κατοικιών
• Εταιρείες ελέγχου πρόσβασης που εγκαθιστούν πύλες φραγμού για εμπορικούς χώρους

Γιατί το JUTAI LD-202 είναι ιδανικό για ETC & Διόδια

• Ευελιξία Ρεύματος DC: Η είσοδος 12-24V DC λειτουργεί με ηλιακούς σταθμούς διοδίων ή εφεδρικές μπαταρίες, καθιστώντας το JUTAI LD-202 κατάλληλο για απομακρυσμένες τοποθεσίες αυτοκινητοδρόμων.
• Γρήγορη Απόκριση Ανίχνευσης: Ενεργοποιείται σε χιλιοστά του δευτερολέπτου για συγχρονισμό με τους αναγνώστες ETC, διασφαλίζοντας ότι τα διόδια υποβάλλονται σε επεξεργασία πριν τα οχήματα περάσουν από τη λωρίδα.
• Αξιοπιστία Διπλού Καναλιού: Παρακολουθήστε δύο λωρίδες ETC με έναν ανιχνευτή JUTAI (CH1 & CH2), μειώνοντας το κόστος εξοπλισμού για τους χειριστές διοδίων.
• Ανθεκτικό για Υπαίθρια Χρήση: Κατασκευασμένο για να αντέχει στις συνθήκες του αυτοκινητοδρόμου—σκόνη, βροχή και ακραίες θερμοκρασίες—έτσι το JUTAI LD-202 διατηρεί την απόδοση όλο το χρόνο.

Πώς το JUTAI LD-202 βελτιώνει την αποτελεσματικότητα της συλλογής διοδίων

Τεχνικές Προδιαγραφές για το JUTAI LD-202

Ποιος χρειάζεται το JUTAI LD-202;

• Χειριστές διοδίων που διαχειρίζονται λωρίδες ETC
• Εγκαταστάτες συστημάτων οδικής ασφάλειας αυτοκινητοδρόμων
• Εταιρείες διαχείρισης κυκλοφορίας για ρυθμίσεις πυλών διοδίων

Βασικά Χαρακτηριστικά του JUTAI Industrial Detector για Έλεγχο Πρόσβασης

• Βιομηχανική Ανθεκτικότητα: Κατασκευασμένο με υλικά ανθεκτικά στις καιρικές συνθήκες, ο ανιχνευτής JUTAI χειρίζεται την υπαίθρια χρήση σε όλες τις εποχές—χωρίς σκουριά, χωρίς πτώση απόδοσης στη βροχή ή το χιόνι.
• Ακριβής Ανίχνευση Οχημάτων: Ανιχνεύει μόνο μεταλλικά οχήματα (αγνοεί ποδήλατα, πεζούς ή συντρίμμια), έτσι ώστε οι πύλες ασφαλείας σας να ανοίγουν μόνο για εξουσιοδοτημένη κυκλοφορία.
• Εύκολη καλωδίωση: Ακολουθεί τις τυπικές συνδέσεις βρόχου του JUTAI (CH1: Pin 3,4; CH2: Pin 5,6) και τις επαφές ρελέ, ώστε οι ηλεκτρολόγοι να μπορούν να το εγκαταστήσουν γρήγορα χωρίς επιπλέον εκπαίδευση.
• Ρύθμιση Ευαισθησίας: Ο διακόπτης DIP 8 επιπέδων σάς επιτρέπει να προσαρμόσετε για μικρές μοτοσυκλέτες ή μεγάλα φορτηγά διανομής, διασφαλίζοντας ότι ο ανιχνευτής JUTAI λειτουργεί για όλους τους τύπους οχημάτων της ιδιοκτησίας σας.

Πώς ο JUTAI Industrial Detector ενισχύει την ασφάλεια της ιδιοκτησίας

Τεχνικές Προδιαγραφές για το JUTAI Industrial Detector

Ποιος χρειάζεται το JUTAI Industrial Detector;

• Διαχειριστές περιουσιών περιφραγμένων κοινοτήτων
• Διαχειριστές εγκαταστάσεων εμπορικών πάρκων
• Ομάδες ασφαλείας εταιρικών πανεπιστημιουπόλεων
• Εγκαταστάτες ελέγχου πρόσβασης εργοστασίων παραγωγής

Συνδέσεις

Ενδείξεις και Διακόπτες:

• LED ρεύματος (ΚΟΚΚΙΝΟ): Φωτίζεται για να υποδείξει "Ενεργοποίηση."
• LED ανίχνευσης CH1:
  • Σταθερό: Υποδεικνύει την ανίχνευση οχήματος.
  • Αργό αναβόσβημα: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς συστροφές μετά τον βρόχο.
  • Γρήγορο αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές συστροφές μετά τον βρόχο.
• LED ανίχνευσης CH2:
  • Σταθερό: Υποδεικνύει την ανίχνευση οχήματος.
  • Αργό αναβόσβημα: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς συστροφές μετά τον βρόχο.
  • Γρήγορο αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές συστροφές μετά τον βρόχο.

Επιλογή Ευαισθησίας:

• Η ρύθμιση της ευαισθησίας και της συχνότητας διευκολύνεται μέσω ενός διακόπτη dip 7 κατευθύνσεων και ρυθμίσεων διακόπτη dip 10 κατευθύνσεων.
• Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας διαμορφώνοντας τις θέσεις του διακόπτη dip σύμφωνα με τους παρεχόμενους πίνακες.
• Οι διακόπτες dip 6, 7 και 8 ρυθμίζουν την ευαισθησία CH1, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).
• Οι διακόπτες dip 3, 4 και 5 ελέγχουν την ευαισθησία CH2, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).

3. Διακόπτης 1=S1 : Επιλογή λειτουργίας βρόχου καναλιού 1 (διακόπτης dip 10 κατευθύνσεων)

(1)(Διακόπτης 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και τα δύο κανάλια).

(2)(Διακόπτης 1=S1) D3, D4, D5 και (Διακόπτης 2=S2) D1, D2 Ρύθμιση ειδικών λειτουργιών (Λειτουργία 1, 2, 3 Ανίχνευση κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι διαχωρισμένη)

(3)(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Επιλογή ευαισθησίας CH1 και CH2 (Οκτώ επίπεδα επιλογών).

(4)(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6, D7 Ρύθμιση συχνότητας (20 K έως 100 KHz).

* Κουμπί επαναφοράς : Σημειώστε : Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.

Προφυλάξεις εγκατάστασης και αντιμετώπιση προβλημάτων:

1. Οι Οδηγίες Κοπής και Ενσωμάτωσης Πηνίου φαίνονται στο διάγραμμα στα δεξιά.
2. Συνιστάται η χρήση σιδηρομαγνητικών συρμάτων για το πηνίο επαγωγής, με συνολικό μήκος έως 500 μέτρα.
3. Το μέγεθος κοπής του πηνίου πρέπει να είναι ένα ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας τις ορθές γωνίες στις γωνίες όσο το δυνατόν περισσότερο.
4. Συνιστώμενη επισκόπηση εγκατάστασης τυπικών στροφών πηνίου:

Κατά την εγκατάσταση, διατηρήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση

Εφαρμογή

Η σειρά ανιχνευτών βρόχου οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολυάριθμα σενάρια εισόδου και εξόδου ενός καναλιού. Όταν ενσωματωθεί με τον ελεγκτή μιας πόρτας JUTAI (Μοντέλο: AC-11), το φράγμα πύλης JUTAI (Μοντέλο: BR-110) και τον αναγνώστη RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9), μαζί με πηνία βρόχου αντοχής σε υψηλή θερμοκρασία (Μοντέλο: JTHT-11), σχηματίζει μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου ενός καναλιού.

Η αρχή λειτουργίας έχει ως εξής:

1. Διαδικασία εισόδου:

   • Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή τον χώρο στάθμευσης, τα δύο πηνία βρόχου πιέζονται ταυτόχρονα.
   • Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
   • Ο αναγνώστης UHF διαβάζει το αναγνωριστικό της κάρτας και το στέλνει στον ελεγκτή (AC-11) μέσω εξόδου Wiegand.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει το φράγμα της πύλης.
   • Το αυτοκίνητο εισέρχεται στην κοινότητα ή τον χώρο στάθμευσης και καθώς περνά την πύλη φραγμού, ο βραχίονας φραγμού χαμηλώνει αυτόματα.
   • Ο ανιχνευτής βρόχου ενός καναλιού JUTAI (LD-100/102) διασφαλίζει την ασφάλεια και τη λειτουργικότητα κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.

2. Διαδικασία εξόδου:

   • Όταν ένα αυτοκίνητο εξέρχεται από την κοινότητα ή τον χώρο στάθμευσης, περνά από έναν εσωτερικό αναγνώστη UHF.
   • Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει το αναγνωριστικό στον ελεγκτή.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει το φράγμα της πύλης για να εξέλθει το αυτοκίνητο.
   • Καθώς το αυτοκίνητο περνά από την πύλη φραγμού, ο βραχίονας φραγμού χαμηλώνει αυτόματα.
   • Το LD-100/102 παρέχει ασφάλεια και λειτουργικότητα κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.

3. Αναγνώριση κατεύθυνσης:

   • Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνά από έναν άλλο αναγνώστη UHF, καταγράφοντας έτσι μόνο τις εγγραφές εισόδου ή εξόδου στο σύστημα.

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού. Αυτή η διαμόρφωση είναι κατάλληλη για τυπικούς χώρους στάθμευσης μιας εισόδου και μιας εξόδου, όπου υπάρχει ένα φράγμα και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα πηνίο βρόχου χρησιμοποιείται για την ενεργοποίηση του αναγνώστη και την ανάγνωση της κάρτας, ενώ το άλλο πηνίο βρόχου είναι αφιερωμένο στη λειτουργία κατά της σύνθλιψης του φράγματος. Με τη χρήση του LD-200/202 ως δύο ανεξάρτητων ανιχνευτών βρόχου, υπάρχει ένα πιθανό όφελος εξοικονόμησης κόστους από οικονομική άποψη. Αυτή η ρύθμιση μειώνει ορισμένα από τα κόστη υλικού που σχετίζονται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.

Αυτή η λειτουργικότητα επιτυγχάνεται με την ενεργοποίηση της δυνατότητας Ανεξάρτητης Λειτουργίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτήν τη διπλή χωρητικότητα.
