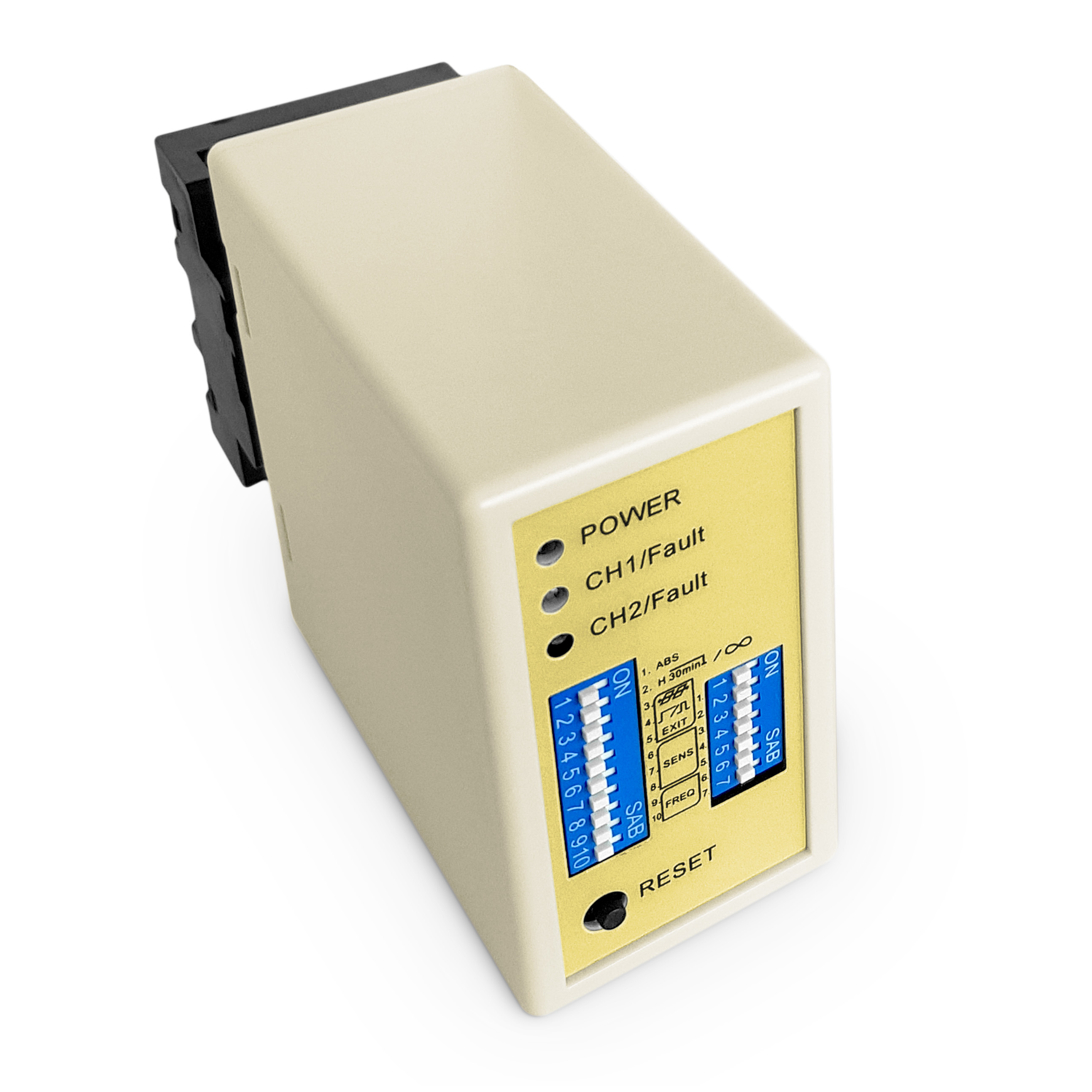

Ανιχνευτής οχημάτων επαγωγικού βρόχου JUTAI

Πού χρησιμοποιούνται οι ανιχνευτές βρόχου JUTAI;

• Χώροι στάθμευσης & Γκαράζ: Ιδανικό για χρήστες JUTAI που διαχειρίζονται την ανίχνευση εισόδου/εξόδου οχημάτων και τη διαχείριση χώρων στάθμευσης, εξασφαλίζοντας αποτελεσματική ροή σε εμπορικά και οικιστικά γκαράζ.
• Δρόμοι διοδίων & Ηλεκτρονική είσπραξη διοδίων (ETC): Οι ανιχνευτές επαγωγικού βρόχου JUTAI επιτρέπουν την ακριβή ανίχνευση οχημάτων λωρίδας, υποστηρίζοντας απρόσκοπτες συναλλαγές ETC και μειώνοντας τη συμφόρηση της κυκλοφορίας.
• Περιφραγμένες κοινότητες & Ιδιωτικοί δρόμοι: Βελτιώστε την ασφάλεια για περιφραγμένες περιοχές με ανιχνευτές JUTAI, παρέχοντας αξιόπιστο έλεγχο πρόσβασης οχημάτων για τον περιορισμό της μη εξουσιοδοτημένης εισόδου.
• Εμπορικά & Βιομηχανικά πάρκα: Οι ανιχνευτές βρόχου JUTAI απλοποιούν τη διαχείριση φορτηγών και οχημάτων επισκεπτών, εκσυγχρονίζοντας την εφοδιαστική και εξασφαλίζοντας τακτοποιημένη στάθμευση σε βιομηχανικές εγκαταστάσεις.
• Αεροδρόμια & Σιδηροδρομικοί σταθμοί: Ιδανικό για τους πελάτες αεροπορικών και σιδηροδρομικών μεταφορών της JUTAI, διευκολύνοντας την παρακολούθηση οχημάτων εφοδιαστικής και διατηρώντας ομαλή ροή εμπορευμάτων και οχημάτων επιβατών.
• Στάθμευση εκδηλώσεων & εκθέσεων: Οι ανιχνευτές JUTAI προσφέρουν ακριβή προσωρινή καταμέτρηση οχημάτων, βοηθώντας τους διοργανωτές εκδηλώσεων να διαχειρίζονται τη χωρητικότητα στάθμευσης και να αποφεύγουν τον υπερσυνωστισμό.
• Έξυπνα συστήματα κυκλοφορίας: Ενσωματώστε ανιχνευτές επαγωγικού βρόχου JUTAI σε έξυπνες ρυθμίσεις κυκλοφορίας για στατιστικά στοιχεία κυκλοφορίας σε πραγματικό χρόνο, υποστηρίζοντας αποφάσεις διαχείρισης κυκλοφορίας βάσει δεδομένων.
• Διαχείριση στόλου & παράδοσης: Οι ανιχνευτές JUTAI παρακολουθούν την είσοδο και την έξοδο οχημάτων, επιτρέποντας στις επιχειρήσεις να παρακολουθούν τις κινήσεις του στόλου και να βελτιστοποιούν τα χρονοδιαγράμματα παράδοσης.
• Αποθήκες λεωφορείων & Δημόσιες συγκοινωνίες: Εξασφαλίστε αξιόπιστες λειτουργίες δημόσιων συγκοινωνιών με ανιχνευτές JUTAI, υποστηρίζοντας την ακριβή ανίχνευση λεωφορείων και άλλων οχημάτων δημόσιας συγκοινωνίας.
• Συστήματα ασφάλειας αυτοκινητοδρόμων & δρόμων: Οι ανιχνευτές βρόχου JUTAI παρέχουν κρίσιμη ανίχνευση παρουσίας οχημάτων, ενισχύοντας την οδική ασφάλεια ενεργοποιώντας ειδοποιήσεις ή μέτρα ελέγχου κυκλοφορίας όταν χρειάζεται.

Βασικά χαρακτηριστικά του ανιχνευτή οχημάτων επαγωγικού βρόχου JUTAI

• Ανίχνευση διπλού καναλιού: Τα ξεχωριστά κανάλια CH1 και CH2 της JUTAI υποστηρίζουν την παρακολούθηση πολλαπλών λωρίδων, εξαλείφοντας την ανάγκη για πρόσθετους ανιχνευτές και μειώνοντας το κόστος εγκατάστασης.
• Υψηλή ακρίβεια: Ο ανιχνευτής JUTAI εξασφαλίζει ότι δεν υπάρχουν ψευδείς ενεργοποιήσεις, παρέχοντας σταθερή απόδοση σε όλες τις επιφάνειες των δρόμων—από άσφαλτο έως σκυρόδεμα—για αξιόπιστη μακροχρόνια χρήση.
• Ρυθμιζόμενη ευαισθησία: Με ρύθμιση ευαισθησίας 8 επιπέδων μέσω του διακόπτη DIP, οι ανιχνευτές JUTAI μπορούν να βελτιστοποιηθούν για διαφορετικά μεγέθη βρόχου, προσαρμοζόμενοι σε διάφορες διατάξεις χώρων στάθμευσης και δρόμων.
• Έξοδος ρελέ: Η ενσωματωμένη έξοδος ρελέ της JUTAI συνδέεται απευθείας με πύλες φραγμού και συστήματα ελέγχου πρόσβασης, επιτρέποντας την ενσωμάτωση plug-and-play με υπάρχουσες ρυθμίσεις πρόσβασης JUTAI ή τρίτων.
• Φώτα κατάστασης LED: Οι καθαρές ενδείξεις LED (Τροφοδοσία: Κόκκινο, Ανίχνευση: Πράσινο) στους ανιχνευτές JUTAI απλοποιούν την αντιμετώπιση προβλημάτων, επιτρέποντας στις ομάδες συντήρησης να εντοπίζουν γρήγορα προβλήματα τροφοδοσίας, ανίχνευσης ή κατάστασης βρόχου.
• Εύκολη εγκατάσταση: Οι ανιχνευτές επαγωγικού βρόχου JUTAI λειτουργούν απρόσκοπτα με τυπικούς επαγωγικούς βρόχους, μειώνοντας τον χρόνο εγκατάστασης και ελαχιστοποιώντας τις διαταραχές στην υπάρχουσα υποδομή.

Τεχνικές προδιαγραφές του ανιχνευτή οχημάτων επαγωγικού βρόχου JUTAI

Γιατί να επιλέξετε τον ανιχνευτή οχημάτων επαγωγικού βρόχου JUTAI;

• Προσαρμοσμένο για αυτοματοποίηση στάθμευσης: Οι ανιχνευτές JUTAI εξασφαλίζουν ομαλή λειτουργία της πύλης φραγμού, μειώνοντας τους χρόνους αναμονής για τους χρήστες και βελτιώνοντας τη συνολική εμπειρία στάθμευσης.
• Ανίχνευση όλων των οχημάτων: Από μικρά αυτοκίνητα έως μεγάλα φορτηγά, οι ανιχνευτές επαγωγικού βρόχου JUTAI παρέχουν σταθερή απόδοση, εξαλείφοντας τα κενά στην κάλυψη οχημάτων.
• Προσαρμόσιμες ρυθμίσεις JUTAI: Προσαρμόστε την ευαισθησία και τη συχνότητα ώστε να ταιριάζουν με συγκεκριμένες εγκαταστάσεις βρόχου, καθιστώντας τους ανιχνευτές JUTAI κατάλληλους για διάφορα εσωτερικά και εξωτερικά περιβάλλοντα.
• Ανθεκτικό & Αξιόπιστο: Κατασκευασμένο με εξαρτήματα υψηλής ποιότητας, οι ανιχνευτές JUTAI προσφέρουν μακροχρόνια απόδοση σε εξωτερικούς χώρους, αντέχοντας σε σκληρές καιρικές συνθήκες και βαριά χρήση.
• Απρόσκοπτη ενσωμάτωση οικοσυστήματος JUTAI: Συνδυάστε με αυτόματες πύλες φραγμού JUTAI, συστήματα έκδοσης εισιτηρίων και πύλες ασφαλείας για μια πλήρως ενσωματωμένη λύση ελέγχου πρόσβασης, μειώνοντας τα προβλήματα συμβατότητας.

Συνδέσεις

Ενδείξεις και διακόπτες:

• LED τροφοδοσίας (ΚΟΚΚΙΝΟ): Φωτίζεται για να υποδείξει "Τροφοδοσία ON."
• LED ανίχνευσης CH1:
  • Σταθερό: Υποδεικνύει την ανίχνευση οχήματος.
  • Αργό αναβόσβημα: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς συστροφές μετά τον βρόχο.
  • Γρήγορο αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές συστροφές μετά τον βρόχο.
• LED ανίχνευσης CH2:
  • Σταθερό: Υποδεικνύει την ανίχνευση οχήματος.
  • Αργό αναβόσβημα: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς συστροφές μετά τον βρόχο.
  • Γρήγορο αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές συστροφές μετά τον βρόχο.

Επιλογή ευαισθησίας:

• Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω ενός διακόπτη dip 7 κατευθύνσεων και ρυθμίσεων διακόπτη dip 10 κατευθύνσεων.
• Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας διαμορφώνοντας τις θέσεις του διακόπτη dip σύμφωνα με τους παρεχόμενους πίνακες.
• Οι διακόπτες dip 6, 7 και 8 ρυθμίζουν την ευαισθησία CH1, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).
• Οι διακόπτες dip 3, 4 και 5 ελέγχουν την ευαισθησία CH2, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).

3. Διακόπτης 1=S1 : Επιλογή λειτουργίας βρόχου καναλιού 1 (διακόπτης dip 10 κατευθύνσεων)

(1)(Διακόπτης 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και τα δύο κανάλια).

(2)(Διακόπτης 1=S1) D3, D4, D5 και (Διακόπτης 2=S2) D1, D2 Ρύθμιση ειδικών λειτουργιών (Λειτουργία 1, 2, 3 Ανίχνευση κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι διαχωρισμένη)

(3)(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Επιλογή ευαισθησίας CH1 και CH2 (Οκτώ επιλογές επιπέδων).

(4)(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6, D7 Ρύθμιση συχνότητας (20 K έως 100 KHz).

* Κουμπί επαναφοράς : Σημειώστε : Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνονται αλλαγές στις ρυθμίσεις στους διακόπτες Dip.

Προφυλάξεις εγκατάστασης και αντιμετώπιση προβλημάτων:

1. Το μέγεθος κοπής πηνίου και οι οδηγίες ενσωμάτωσης εμφανίζονται στο διάγραμμα στα δεξιά.
2. Συνιστάται η χρήση σιδηρομαγνητικών συρμάτων για το επαγωγικό πηνίο, με συνολικό μήκος έως 500 μέτρα.
3. Το μέγεθος κοπής του πηνίου θα πρέπει να είναι ένα ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας τις ορθές γωνίες στις γωνίες όσο το δυνατόν περισσότερο.
4. Συνιστώμενη επισκόπηση εγκατάστασης τυπικών στροφών πηνίου:

Κατά την εγκατάσταση, διατηρήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση

Εφαρμογή

Η σειρά ανιχνευτών βρόχου οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολυάριθμα σενάρια εισόδου και εξόδου ενός καναλιού. Όταν ενσωματωθεί με τον ελεγκτή μιας πόρτας JUTAI (Μοντέλο: AC-11), το φράγμα πύλης JUTAI (Μοντέλο: BR-110) και τον αναγνώστη RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9), μαζί με πηνία βρόχου αντοχής σε υψηλή θερμοκρασία (Μοντέλο: JTHT-11), σχηματίζει μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου ενός καναλιού.

Η αρχή λειτουργίας έχει ως εξής:

1. Διαδικασία εισόδου:

   • Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης, τα δύο πηνία βρόχου πιέζονται ταυτόχρονα.
   • Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
   • Ο αναγνώστης UHF διαβάζει το αναγνωριστικό της κάρτας και το στέλνει στον ελεγκτή (AC-11) μέσω εξόδου Wiegand.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει το φράγμα της πύλης.
   • Το αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης και καθώς περνάει από την πύλη φραγμού, ο βραχίονας φραγμού χαμηλώνει αυτόματα.
   • Ο ανιχνευτής βρόχου ενός καναλιού JUTAI (LD-100/102) εξασφαλίζει ασφάλεια και λειτουργικότητα κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.

2. Διαδικασία εξόδου:

   • Όταν ένα αυτοκίνητο εξέρχεται από την κοινότητα ή το χώρο στάθμευσης, περνάει από έναν εσωτερικό αναγνώστη UHF.
   • Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει το αναγνωριστικό στον ελεγκτή.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει το φράγμα της πύλης για να εξέλθει το αυτοκίνητο.
   • Καθώς το αυτοκίνητο περνάει από την πύλη φραγμού, ο βραχίονας φραγμού χαμηλώνει αυτόματα.
   • Το LD-100/102 παρέχει ασφάλεια και λειτουργικότητα κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.

3. Αναγνώριση κατεύθυνσης:

   • Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνάει έναν άλλο αναγνώστη UHF, καταγράφοντας έτσι μόνο τις εγγραφές εισόδου ή εξόδου στο σύστημα.

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού. Αυτή η διαμόρφωση είναι κατάλληλη για τυπικούς χώρους στάθμευσης μιας εισόδου και μιας εξόδου, όπου υπάρχει ένα φράγμα και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα πηνίο βρόχου χρησιμοποιείται για την ενεργοποίηση του αναγνώστη και την ανάγνωση της κάρτας, ενώ το άλλο πηνίο βρόχου είναι αφιερωμένο στη λειτουργία κατά της σύνθλιψης του φραγμού. Με τη χρήση του LD-200/202 ως δύο ανεξάρτητων ανιχνευτών βρόχου, υπάρχει ένα πιθανό όφελος εξοικονόμησης κόστους από οικονομική άποψη. Αυτή η ρύθμιση μειώνει ορισμένα από τα κόστη υλικού που σχετίζονται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.

Αυτή η λειτουργικότητα επιτυγχάνεται με την ενεργοποίηση της δυνατότητας Independent Working Mode του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτήν τη διπλή χωρητικότητα.
