Ανιχνευτής κυκλώματος διπλής διαδρομής μετρήσεως για τη μέτρηση οχημάτων στο σύστημα στάθμευσης

Περιγραφή Προϊόντος:

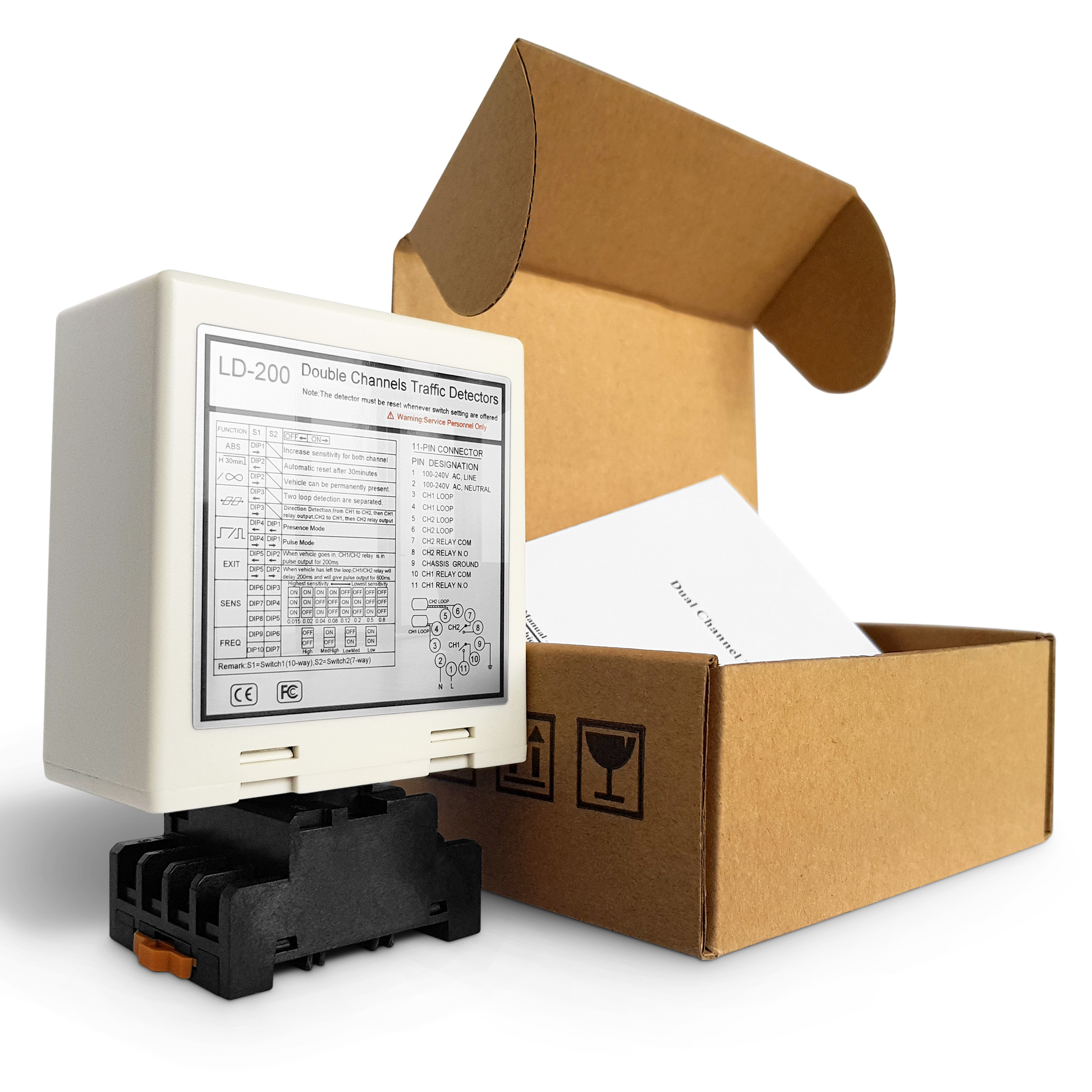

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI είναι ένας προηγμένος επαγωγικός αισθητήρας οχημάτων σχεδιασμένος για ακριβή καταμέτρηση οχημάτων σε συστήματα στάθμευσης και εφαρμογές ελέγχου πρόσβασης. Αυτός ο αισθητήρας βρόχου ανιχνεύει αξιόπιστα οχήματα που διέρχονται πάνω από ενσωματωμένους βρόχους δρόμου, καθιστώντας τον ένα απαραίτητο στοιχείο για την αυτοματοποιημένη καταμέτρηση οχημάτων, τον έλεγχο πυλώνων φραγμού και τα συστήματα διαχείρισης κυκλοφορίας.

Εφαρμογές:

Αυτός ο ανιχνευτής βρόχου διπλού καναλιού χρησιμοποιείται ευρέως σε διάφορα σενάρια ανίχνευσης και καταμέτρησης οχημάτων, συμπεριλαμβανομένων, αλλά όχι περιοριστικά:

• Συστήματα Στάθμευσης: Για καταμέτρηση οχημάτων εισόδου/εξόδου, διαχείριση πληρότητας και αυτοματοποιημένο έλεγχο πυλώνων φραγμού

• Χώροι Στάθμευσης & Γκαράζ: Για την καταμέτρηση οχημάτων που εισέρχονται και εξέρχονται, τη διαχείριση των διαθέσιμων θέσεων και τον έλεγχο πρόσβασης

• Περίπτερα διοδίων & Πλατείες διοδίων: Για καταμέτρηση οχημάτων και ανίχνευση παρουσίας οχημάτων στη λωρίδα διοδίων

• Συστήματα Διαχείρισης Κυκλοφορίας: Για την παρακολούθηση της ροής οχημάτων, την καταμέτρηση του όγκου κυκλοφορίας και τη βελτιστοποίηση του χρονισμού των σημάτων

• Κλειστές Κοινότητες & Συγκροτήματα Κατοικιών: Για έλεγχο πρόσβασης οχημάτων και καταμέτρηση οχημάτων κατοίκων

• Εμπορικά Κτίρια & Πάρκα Γραφείων: Για την παρακολούθηση των εισόδων οχημάτων για λόγους ασφαλείας και διαχείρισης εγκαταστάσεων

• Αεροδρόμια & Κόμβοι Μεταφορών: Για καταμέτρηση οχημάτων σε ζώνες αποβίβασης, εισόδους χώρων στάθμευσης και περιοχές logistics

• Βιομηχανικές Εγκαταστάσεις & Αποθήκες: Για την παρακολούθηση της κίνησης των οχημάτων για λόγους ασφαλείας και λειτουργικής αποτελεσματικότητας

• Χώροι Εκδηλώσεων & Στάδια: Για την καταμέτρηση οχημάτων που εισέρχονται σε χώρους στάθμευσης κατά τη διάρκεια εκδηλώσεων

• Οδική Κυκλοφορία & Συστήματα Αυτοκινητοδρόμων: Για την ανίχνευση παρουσίας οχημάτων και τη συλλογή δεδομένων κυκλοφορίας

• Τερματικοί Σταθμοί Λεωφορείων & Σταθμοί Διέλευσης: Για την καταμέτρηση οχημάτων μεταφοράς και εξυπηρέτησης

• Διαχείριση Στόλου & Κέντρα Logistics: Για την παρακολούθηση των κινήσεων των οχημάτων μέσα και έξω από τις αποθήκες

• Υποδομές Έξυπνης Πόλης: Ως μέρος έξυπνων συστημάτων μεταφορών για παρακολούθηση οχημάτων σε πραγματικό χρόνο

Βασικά Χαρακτηριστικά:

• Ανίχνευση βρόχου οχημάτων διπλού καναλιού (CH1 και CH2)

• Υψηλή ευαισθησία για την ανίχνευση διαφόρων τύπων οχημάτων, συμπεριλαμβανομένων φορτηγών και ρυμουλκούμενων

• Ρυθμιζόμενη ευαισθησία και συχνότητα μέσω διακοπτών DIP

• Πολλαπλοί τρόποι ανίχνευσης, συμπεριλαμβανομένης της παρουσίας, του παλμού και της ανίχνευσης κατεύθυνσης

• Έξοδος ρελέ για ενσωμάτωση με πύλες φραγμού, μετρητές και συστήματα πρόσβασης

• Οπτικές ενδείξεις LED για κατάσταση λειτουργίας και ανίχνευσης

• Εύκολη εγκατάσταση με τυπική καλωδίωση επαγωγικού βρόχου

• Αξιόπιστη απόδοση για εξωτερικά περιβάλλοντα και περιβάλλοντα με μεγάλη κυκλοφορία

Τεχνικές Προδιαγραφές:

Αυτός ο ανιχνευτής βρόχου διπλού καναλιού είναι η ιδανική λύση για κάθε σύστημα που απαιτεί ακριβή καταμέτρηση οχημάτων, ανίχνευση παρουσίας ή αυτοματοποιημένο έλεγχο πρόσβασης—ειδικά σε περιβάλλοντα στάθμευσης όπου η καταμέτρηση οχημάτων είναι απαραίτητη για τη λειτουργική αποτελεσματικότητα και την ασφάλεια.

Συνδέσεις

Ενδείξεις και Διακόπτες:

• LED λειτουργίας (ΚΟΚΚΙΝΟ): Φωτίζεται για να υποδείξει "Λειτουργία ON."
• LED ανίχνευσης CH1:
  • Σταθερό: Υποδεικνύει την ανίχνευση οχήματος.
  • Αργό αναβόσβημα: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς συστροφές μετά τον βρόχο.
  • Γρήγορο αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές συστροφές μετά τον βρόχο.
• LED ανίχνευσης CH2:
  • Σταθερό: Υποδεικνύει την ανίχνευση οχήματος.
  • Αργό αναβόσβημα: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς συστροφές μετά τον βρόχο.
  • Γρήγορο αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές συστροφές μετά τον βρόχο.

Επιλογή Ευαισθησίας:

• Η ρύθμιση της ευαισθησίας και της συχνότητας διευκολύνεται μέσω των ρυθμίσεων του διακόπτη dip 7 κατευθύνσεων και του διακόπτη dip 10 κατευθύνσεων.
• Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας διαμορφώνοντας τις θέσεις του διακόπτη dip σύμφωνα με τους παρεχόμενους πίνακες.
• Οι διακόπτες dip 6, 7 και 8 ρυθμίζουν την ευαισθησία CH1, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).
• Οι διακόπτες dip 3, 4 και 5 ελέγχουν την ευαισθησία CH2, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο).

3. Διακόπτης 1=S1 : Επιλογή λειτουργίας βρόχου καναλιού 1 (διακόπτης dip 10 κατευθύνσεων)

(1)(Διακόπτης 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και τα δύο κανάλια).

(2)(Διακόπτης 1=S1) D3, D4, D5 και (Διακόπτης 2=S2) D1, D2 Ρύθμιση ειδικών λειτουργιών (Λειτουργία 1, 2, 3 Ανίχνευση κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι διαχωρισμένη)

(3)(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Ρύθμιση επιλογής ευαισθησίας CH1 και CH2 (Οκτώ επίπεδα επιλογών).

(4)(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6, D7 Ρύθμιση συχνότητας (20 K έως 100 KHz).

* Κουμπί επαναφοράς : Σημειώστε : Το LD-200 πρέπει να επαναφερθεί κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.

Προφυλάξεις εγκατάστασης και αντιμετώπιση προβλημάτων:

1. Οι Οδηγίες κοπής πηνίου και ενσωμάτωσης φαίνονται στο διάγραμμα στα δεξιά.
2. Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για το πηνίο επαγωγής, με συνολικό μήκος έως 500 μέτρα.
3. Το μέγεθος κοπής του πηνίου πρέπει να είναι ένα ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας τις ορθές γωνίες στις γωνίες όσο το δυνατόν περισσότερο.
4. Συνιστώμενη επισκόπηση εγκατάστασης τυπικών στροφών πηνίου:

Κατά την εγκατάσταση, διατηρήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση

Εφαρμογή

Η σειρά ανιχνευτών βρόχου οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολυάριθμα σενάρια εισόδου και εξόδου ενός καναλιού. Όταν ενσωματωθεί με τον ελεγκτή πόρτας JUTAI One (Μοντέλο: AC-11), τον φραγμό πύλης JUTAI (Μοντέλο: BR-110) και τον αναγνώστη RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9), μαζί με πηνία βρόχου αντοχής σε υψηλή θερμοκρασία (Μοντέλο: JTHT-11), σχηματίζει μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου ενός καναλιού.

Η αρχή λειτουργίας έχει ως εξής:

1. Διαδικασία εισόδου:

   • Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης, τα δύο πηνία βρόχου πιέζονται ταυτόχρονα.
   • Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
   • Ο αναγνώστης UHF διαβάζει το αναγνωριστικό της κάρτας και το στέλνει στον ελεγκτή (AC-11) μέσω εξόδου Wiegand.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει τον φραγμό της πύλης.
   • Το αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης και καθώς περνάει από τον φραγμό της πύλης, ο βραχίονας του φραγμού χαμηλώνει αυτόματα.
   • Ο ανιχνευτής βρόχου ενός καναλιού JUTAI (LD-100/102) εξασφαλίζει ασφάλεια και λειτουργικότητα κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.

2. Διαδικασία εξόδου:

   • Όταν ένα αυτοκίνητο εξέρχεται από την κοινότητα ή το χώρο στάθμευσης, περνάει από έναν εσωτερικό αναγνώστη UHF.
   • Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει το αναγνωριστικό στον ελεγκτή.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει τον φραγμό της πύλης για να εξέλθει το αυτοκίνητο.
   • Καθώς το αυτοκίνητο περνάει από τον φραγμό της πύλης, ο βραχίονας του φραγμού χαμηλώνει αυτόματα.
   • Το LD-100/102 παρέχει ασφάλεια και λειτουργικότητα κατά της σύνθλιψης κατά τη διάρκεια αυτής της διαδικασίας.

3. Αναγνώριση κατεύθυνσης:

   • Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνάει από έναν άλλο αναγνώστη UHF, καταγράφοντας έτσι μόνο τις εγγραφές εισόδου ή εξόδου στο σύστημα.

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού. Αυτή η διαμόρφωση είναι κατάλληλη για τυπικούς χώρους στάθμευσης με μία είσοδο και μία έξοδο, όπου υπάρχει ένας φραγμός και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα πηνίο βρόχου χρησιμοποιείται για την ενεργοποίηση του αναγνώστη και την ανάγνωση της κάρτας, ενώ το άλλο πηνίο βρόχου είναι αφιερωμένο στη λειτουργία κατά της σύνθλιψης του φραγμού. Με τη χρήση του LD-200/202 ως δύο ανεξάρτητων ανιχνευτών βρόχου, υπάρχει ένα πιθανό όφελος εξοικονόμησης κόστους από οικονομική άποψη. Αυτή η ρύθμιση μειώνει ορισμένα από τα κόστη υλικού που σχετίζονται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.

Αυτή η λειτουργικότητα επιτυγχάνεται με την ενεργοποίηση της δυνατότητας Independent Working Mode του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτήν τη διπλή χωρητικότητα.
