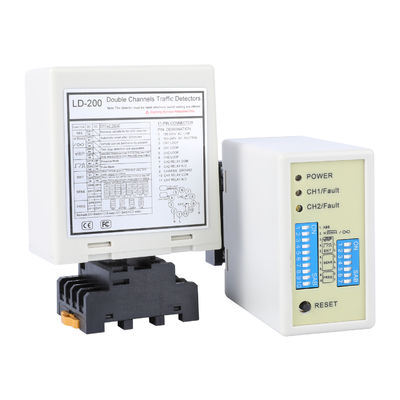

Ανίχνευση οχήματος με ανιχνευτή βρόχων υψηλή ευαισθησία για το σύστημα στάθμευσης

Τόπος καταγωγής	ΚΙΝΑ
Μάρκα	JUTAI
Πιστοποίηση	CE
Αριθμό μοντέλου	LD-200
Ποσότητα παραγγελίας min	1
Τιμή	negotiable
Συσκευασία λεπτομέρειες	κινούμενα σχέδια
Χρόνος παράδοσης	5 - 8 εργάσιμες ημέρες
Όροι πληρωμής	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Δυνατότητα προσφοράς	1000 τεμάχια το μήνα

Λεπτομέρειες

Απαιτήσεις ισχύος	110-240VAC (48 έως 63Hz)	Πεδίο αυτοστροφής	20-2000 χμ.
Ευαισθησία	16 Δρόμους Επιλέξιμοι/ Το υψηλότερο 0,010%Dl/L/Το χαμηλότερο 2,56%	Θερμοκρασία	-40 ~ +70 ℃
Χρόνοι απόκρισης	Ενεργοποίηση 10-90 ms/Αποκλεισμός 10-90 ms	Προσδιορισμός	13.68.65.2
Επισημαίνω	Ανιχνευτής κυκλώματος υψηλής ευαισθησίας , ανιχνευτής βρόχου συστήματος στάθμευσης , ανιχνευτής κυκλώματος ανίχνευσης μεγάλων φορτηγών

Αφήστε ένα μήνυμα

Περιγραφή προϊόντων

Ανιχνευτής Βρόχου Ανίχνευση Οχήματος - Υψηλή Ευαισθησία για Μπάρα Συστήματος Στάθμευσης

Ο ανιχνευτής βρόχου JUTAI είναι ένας αισθητήρας παρουσίας οχήματος υψηλής απόδοσης, σχεδιασμένος για αξιόπιστη ανίχνευση σε συστήματα μπάρας στάθμευσης. Ανιχνεύει με ακρίβεια οχήματα, συμπεριλαμβανομένων μεγάλων φορτηγών, ανιχνεύοντας αλλαγές σε επαγωγικούς βρόχους ενσωματωμένους στην επιφάνεια του δρόμου. Με ρυθμιζόμενη ευαισθησία και πολλαπλές λειτουργίες, αυτός ο ανιχνευτής βρόχου διασφαλίζει ακριβή ανίχνευση οχήματος για εφαρμογές ελέγχου πρόσβασης και διαχείρισης κυκλοφορίας. Ιδανικός για χώρους στάθμευσης, περιφραγμένες κοινότητες, σταθμούς διοδίων και εισόδους εμπορικών οχημάτων όπου η αξιόπιστη ανίχνευση οχήματος είναι κρίσιμη.

Βασικά Χαρακτηριστικά

Ανίχνευση οχήματος διπλού καναλιού
Ρυθμιζόμενη ευαισθησία για διάφορους τύπους οχημάτων, συμπεριλαμβανομένων φορτηγών
Πολλαπλές λειτουργίες ανίχνευσης για κατεύθυνση και παρουσία
Έξοδος ρελέ για έλεγχο μπάρας
Εύκολη εγκατάσταση και ρύθμιση βρόχου
Ενδείξεις LED για κατάσταση τροφοδοσίας και ανίχνευσης
Συμπαγής και ανθεκτική σχεδίαση για εξωτερική χρήση

Τεχνικές Προδιαγραφές

Μοντέλο	LD-200 / LD-202
Τροφοδοσία	100-240V AC (LD-200) / 12-24V DC (LD-202)
Τύπος Ανίχνευσης	Ανίχνευση Επαγωγικού Βρόχου
Κανάλια	Διπλό Κανάλι (CH1 και CH2)
Έξοδος	Ρελέ (NO/COM)
Τύποι Οχημάτων	Αυτοκίνητα, Βαν, Φορτηγά
Ρύθμιση Ευαισθησίας	Διακόπτης DIP 7 κατευθύνσεων και 10 κατευθύνσεων (8 επίπεδα, 0,015% έως 0,8%)
Εύρος Συχνότητας	20KHz έως 100KHz (ρυθμιζόμενο)
Ενδείξεις LED	Τροφοδοσία, Ανίχνευση CH1, Ανίχνευση CH2
Σύνδεση Βρόχου	Βρόχος CH1 (Pin 3,4), Βρόχος CH2 (Pin 5,6)
Έξοδος Ρελέ	Ρελέ CH1 COM (Pin 10), Ρελέ CH1 N.O (Pin 11), Ρελέ CH2 COM (Pin 7), Ρελέ CH2 N.O (Pin 8)
Γείωση	Γείωση Σασί (Pin 9)
Θερμοκρασία Λειτουργίας	Εξωτερική χρήση
Διαστάσεις	Τυπική σχεδίαση για τοποθέτηση σε πάνελ

Αυτός ο ανιχνευτής βρόχου παρέχει μια αποτελεσματική λύση για την αυτόματη ανίχνευση οχημάτων σε συστήματα μπάρας στάθμευσης, διασφαλίζοντας ομαλό και ασφαλή έλεγχο πρόσβασης.

Εφαρμογές

Συστήματα Διαχείρισης Κυκλοφορίας: Χρησιμοποιείται σε συστήματα ελέγχου κυκλοφορίας για την ανίχνευση οχημάτων σε διασταυρώσεις, σταθμούς διοδίων και εισόδους/εξόδους στάθμευσης, διευκολύνοντας την αποτελεσματική διαχείριση της ροής της κυκλοφορίας.
Αυτοματισμός Πυλών: Ενσωματώνεται σε συστήματα ελέγχου πυλών για αυτόματο άνοιγμα και κλείσιμο πυλών σε οικιστικές, εμπορικές και βιομηχανικές εγκαταστάσεις, ενισχύοντας την ασφάλεια και την ευκολία.
Εγκαταστάσεις Στάθμευσης: Εγκαθίσταται σε χώρους στάθμευσης και γκαράζ για τη διαχείριση εισόδου και εξόδου οχημάτων, την καταμέτρηση οχημάτων και την επιβολή κανονισμών στάθμευσης, βελτιστοποιώντας τη χρήση του χώρου στάθμευσης.
Έλεγχος Πρόσβασης: Χρησιμοποιείται σε συστήματα ελέγχου πρόσβασης για την εξουσιοδότηση εισόδου οχημάτων σε ασφαλείς τοποθεσίες, όπως περιφραγμένες κοινότητες, βιομηχανικές εγκαταστάσεις, διασφαλίζοντας ελεγχόμενη πρόσβαση και ασφάλεια.
Έλεγχος Φώτων Τροχαίας: Χρησιμοποιείται για την ενεργοποίηση αλλαγών φωτεινών σηματοδοτών με βάση την παρουσία και την κατεύθυνση του οχήματος, βελτιστοποιώντας τη ροή της κυκλοφορίας και ελαχιστοποιώντας τη συμφόρηση σε διασταυρώσεις και δρόμους.
Καταμέτρηση Οχημάτων: Εφαρμόζεται σε εφαρμογές καταμέτρησης οχημάτων για μελέτες κυκλοφορίας, παρακολούθηση πληρότητας χώρων στάθμευσης και ανάλυση κυκλοφορίας λιανικής, παρέχοντας πολύτιμες πληροφορίες για τη διαχείριση της κυκλοφορίας και τις επιχειρηματικές λειτουργίες.

Ενδείξεις και Διακόπτες

LED Τροφοδοσίας (ΚΟΚΚΙΝΟ): Φωτίζει για να υποδείξει "Τροφοδοσία ON."
LED Ανίχνευσης CH1:
- Σταθερά Αναμμένο: Υποδεικνύει ανίχνευση οχήματος
- Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς στροφές μετά τον βρόχο
- Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές στροφές μετά τον βρόχο
LED Ανίχνευσης CH2:
- Σταθερά Αναμμένο: Υποδεικνύει ανίχνευση οχήματος
- Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς στροφές μετά τον βρόχο
- Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές στροφές μετά τον βρόχο

Επιλογή Ευαισθησίας

Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω των ρυθμίσεων του διακόπτη DIP 7 κατευθύνσεων και 10 κατευθύνσεων. Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ευαισθησίας διαμορφώνοντας τις θέσεις των διακοπτών DIP σύμφωνα με τους παρεχόμενους πίνακες.

Οι διακόπτες DIP 6, 7 και 8 ελέγχουν την ευαισθησία του CH1, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο)
Οι διακόπτες DIP 3, 4 και 5 ελέγχουν την ευαισθησία του CH2, που κυμαίνεται από 0,8 (λιγότερο ευαίσθητο) έως 0,015 (πιο ευαίσθητο)

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

Προφυλάξεις Εγκατάστασης και Αντιμετώπιση Προβλημάτων

Το μέγεθος κοπής και οι οδηγίες ενσωμάτωσης του πηνίου είναι όπως φαίνονται στο διάγραμμα στα δεξιά
Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για το επαγωγικό πηνίο, με συνολικό μήκος έως 500 μέτρα
Το μέγεθος κοπής του πηνίου πρέπει να είναι ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας όσο το δυνατόν περισσότερο τις ορθές γωνίες στις γωνίες

Εφαρμογή

Η σειρά ανιχνευτών βρόχου διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για πολυάριθμα σενάρια εισόδου και εξόδου ενός καναλιού. Όταν ενσωματώνεται με τον ελεγκτή μίας πόρτας JUTAI (Μοντέλο: AC-11), τη μπάρα πύλης JUTAI (Μοντέλο: BR-110) και τον αναγνώστη RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9), μαζί με πηνία βρόχου ανθεκτικά σε υψηλές θερμοκρασίες (Μοντέλο: JTHT-11), σχηματίζει μια απρόσκοπτη λύση για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου ενός καναλιού.

Αρχή Λειτουργίας

Διαδικασία Εισόδου:
- Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή στον χώρο στάθμευσης, τα δύο πηνία βρόχου πιέζονται ταυτόχρονα
- Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο
- Ο αναγνώστης UHF διαβάζει το αναγνωριστικό της κάρτας και το στέλνει στον ελεγκτή (AC-11) μέσω εξόδου Wiegand
- Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει τη μπάρα πύλης
- Το αυτοκίνητο εισέρχεται στην κοινότητα ή στον χώρο στάθμευσης και καθώς περνάει από τη μπάρα πύλης, ο βραχίονας της μπάρας κατεβαίνει αυτόματα
- Ο ανιχνευτής βρόχου ενός καναλιού JUTAI (LD-100/102) διασφαλίζει την ασφάλεια και τη λειτουργία κατά της σύγκρουσης κατά τη διάρκεια αυτής της διαδικασίας
Διαδικασία Εξόδου:
- Όταν ένα αυτοκίνητο εξέρχεται από την κοινότητα ή τον χώρο στάθμευσης, περνάει από έναν εσωτερικό αναγνώστη UHF
- Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει το αναγνωριστικό στον ελεγκτή
- Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει ένα σήμα ρελέ για να ανοίξει τη μπάρα πύλης για να εξέλθει το αυτοκίνητο
- Καθώς το αυτοκίνητο περνάει από τη μπάρα πύλης, ο βραχίονας της μπάρας κατεβαίνει αυτόματα
- Το LD-100/102 παρέχει ασφάλεια και λειτουργία κατά της σύγκρουσης κατά τη διάρκεια αυτής της διαδικασίας
Αναγνώριση Κατεύθυνσης:
- Η Λειτουργία Αναγνώρισης Κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνάει από έναν άλλο αναγνώστη UHF, καταγράφοντας έτσι μόνο τις εγγραφές εισόδου ή εξόδου στο σύστημα

Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού. Αυτή η διαμόρφωση είναι κατάλληλη για τυπικούς χώρους στάθμευσης ενός εισόδου και ενός εξόδου, όπου υπάρχει μία μπάρα και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα πηνίο βρόχου χρησιμοποιείται για την ενεργοποίηση του αναγνώστη και την ανάγνωση της κάρτας, ενώ το άλλο πηνίο βρόχου είναι αφιερωμένο στη λειτουργία κατά της σύγκρουσης της μπάρας. Χρησιμοποιώντας το LD-200/202 ως δύο ανεξάρτητους ανιχνευτές βρόχου, υπάρχει ένα πιθανό όφελος εξοικονόμησης κόστους από οικονομική άποψη. Αυτή η ρύθμιση μειώνει ορισμένο κόστος υλικού που σχετίζεται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.

Αυτή η λειτουργικότητα επιτυγχάνεται ενεργοποιώντας τη λειτουργία Ανεξάρτητης Εργασίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή χωρητικότητα.
