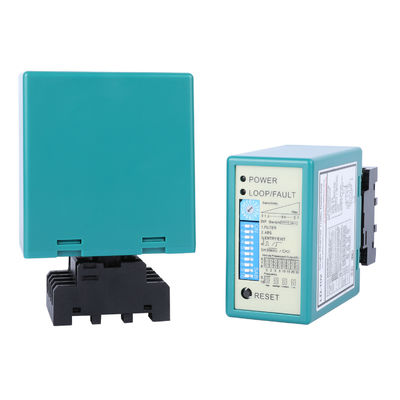

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Ετικέτα: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Πρότυπο: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Εναλλακτικά ονόματα: ανιχνευτής κυκλώματος, αισθητήρας κυκλώματος, αισθητήρας κυκλώματος οχήματος, αισθητήρας εισόδου στάθμευσης

Επισκόπηση του προϊόντος

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceΛειτουργεί ως αξιόπιστο συστατικό σε αυτοματοποιημένα συστήματα που απαιτούν ακριβή ανίχνευση οχημάτων, όπως φραγμοί εισόδου και εξόδου στάθμευσης, βιομηχανικές πόρτες και σημεία ελέγχου πρόσβασης.

Η μονάδα είναι ικανή να εντοπίζει την παρουσία διαφόρων τύπων οχημάτων, συμπεριλαμβανομένων φορτηγών, μοτοσυκλετών και ανελκυστήρων.Προσφέρει τόσο στιγμιαίες όσο και συνεχείς επιλογές εξόδου μέσω των επαφών του ρελέ., επιτρέποντάς του να χρησιμοποιείται για διάφορες λειτουργίες ελέγχου, όπως το άνοιγμα μιας πύλης, η ενεργοποίηση ενός φωτός ή η μέτρηση των οχημάτων.

Βασικά χαρακτηριστικά

• Σχεδιασμένα για να λειτουργούν με επαγωγικές βρόχες οχημάτων εγκατεστημένες σε χώρους στάθμευσης, αποβάθρες φόρτωσης και βιομηχανικές εισόδους

• Παρέχει αξιόπιστη ανίχνευση για ένα ευρύ φάσμα τύπων οχημάτων, όπως επιβατικά αυτοκίνητα, εμπορικά φορτηγά, μοτοσυκλέτες δύο τροχών και βιομηχανικά φορτηγά

• Εξοπλισμένο με δύο ξεχωριστές εξόδους αναμεταδιδαστήρα που μπορούν να χρησιμοποιηθούν για να υποδεικνύουν είτε την παρουσία είτε ένα στιγμιαίο γεγονός ενεργοποίησης

• Ο ρυθμιζόμενος έλεγχος ευαισθησίας επιτρέπει στους εγκαταστάτες να ταιριάζουν οι επιδόσεις του ανιχνευτή με το μέγεθος του βρόχου, τις στροφές του καλωδίου και το περιβάλλον εγκατάστασης

• Πολλές επιλογές διαμόρφωσης διαθέσιμες μέσω εύκολων στη χρήση ρυθμίσεων διακόπτη DIP

• Υποστηρίζει και τις δύο εκδόσεις ισχύος AC και DC ανάλογα με την επιλογή του μοντέλου

• Σχεδιασμένα για σταθερή λειτουργία τόσο σε εσωτερικό όσο και σε εξωτερικό περιβάλλον όταν είναι εγκατεστημένα σε κατάλληλα περίβλημα

Συχνές περιπτώσεις χρήσης

• Συστήματα αυτοματοποιημένης πύλης φραγμού στάθμευσης που απαιτούν την παρουσία οχήματος πριν από το άνοιγμα ή το κλείσιμο

• Οι πόρτες και τα μαντηλάκια των βιομηχανικών εγκαταστάσεων όπου πρέπει να εντοπίζονται φορτηγά και άλλα μηχανήματα

• Σταθμοί διοδίων και σημεία ελέγχου εισόδου όπου τα οχήματα πρέπει να ταυτοποιούνται πριν προχωρήσουν

• Συστήματα ελέγχου πρόσβασης που περιορίζουν ή επιτρέπουν την είσοδο με βάση την ανίχνευση οχήματος

• Εφαρμογές διαχείρισης κυκλοφορίας και καταμέτρησης οχημάτων

• Συστήματα εισόδου με βάση το χρόνο και λύσεις διαχείρισης στάθμευσης

• Χώροι φόρτωσης αποθεμάτων και ζώνες εξοπλισμού με όχημα

Υποστηριζόμενοι τύποι οχημάτων

Ο ανιχνευτής βρόχου είναι αποτελεσματικός για την ανίχνευση διαφόρων μορφών οχημάτων με μεταλλικό σώμα, συμπεριλαμβανομένων, μεταξύ άλλων:

• Τυπικά επιβατικά οχήματα

• Εμπορικά φορτηγά και φορτηγά παραδόσεων

• Μηχανοκίνητα αυτοκίνητα

• Εργασιακοί ανελκυστήρες και μικρά μηχανήματα

• Άλλα οχήματα με επαρκή μεταλλική μάζα για την αλλαγή του πεδίου κυκλώματος

Η ορθή εγκατάσταση του επαγωγικού βρόχου είναι απαραίτητη για να εξασφαλίζονται συνεπή και ακριβή αποτελέσματα ανίχνευσης.

Μέθοδοι ανίχνευσης

Η συσκευή αυτή υποστηρίζει δύο βασικές μεθόδους ανίχνευσης οχημάτων:

• Τρόπος ανίχνευσης παρουσίας: Διατηρεί ενεργό το ρελέ εξόδου όσο ένα όχημα παραμένει πάνω από τον βρόχο.

• Τρόπος ανίχνευσης παλμού: παράγει ένα σύντομο σήμα εξόδου όταν ένα όχημα ανιχνεύεται για πρώτη φορά.

Ρυθμίσεις ανίχνευσης

• Επίπεδο ευαισθησίας: Μπορεί να ρυθμιστεί για να εξασφαλιστεί η ορθή λειτουργία με διαφορετικές διαμορφώσεις βρόχου.Λιγότερο ευαίσθητες ρυθμίσεις λειτουργούν καλύτερα με μεγαλύτερους βρόχους ή περιοχές υψηλής κυκλοφορίας.

• Χρόνος ενεργοποίησης αναμεταδόχου: Η διάρκεια εξόδου μπορεί να ρυθμιστεί ώστε να ανταποκρίνεται στις ανάγκες της ελεγχόμενης συσκευής, όπως για παράδειγμα για πόσο διάστημα πρέπει να παραμείνει ανοιχτή μια πύλη.

• Επιλογή λειτουργίας: Επιλέξτε μεταξύ διαφορετικών λειτουργικών συμπεριφορών, συμπεριλαμβανομένης της αυτόματης επαναφοράς, της χειροκίνητης κράτησης, της λειτουργίας δοκιμής και των επιλογών συχνότητας για τη μείωση των παρεμβολών.

• Περιοχή συχνοτήτων: Ρυθμίσιμη για την πρόληψη διασταυρούμενης ομιλίας όταν υπάρχουν πολλοί ανιχνευτές κοντά

Οποιεσδήποτε προσαρμογές στις ρυθμίσεις του διακόπτη DIP απαιτούν επαναφορά της συσκευής για να τεθούν σε ισχύ.

Λεπτομέρειες εγκατάστασης βρόχου

Ο ανιχνευτής βασίζεται σε έναν ή περισσότερους επαγωγικούς βρόχους που εγκαταστάθηκαν στο έδαφος.Αυτοί οι βρόχοι κατασκευάζονται συνήθως από σύρμα χαλκού που είναι εγκατεστημένο σε σχήμα βρόχου και στη συνέχεια σφραγίζεται στο πεζοδρόμιο χρησιμοποιώντας ένα ανθεκτικό υλικό όπως ηποξείδιο ή άσφαλτο.

Γενικές οδηγίες για στροφές βρόχου με βάση το μέγεθος βρόχου:

• Κύκλοι γύρω από 3 έως 4 μέτρα περιμέτρου: 6 στροφές καλωδίου

• Κύκλοι γύρω από 4 έως 6 μέτρα: 5 στροφές

• Κύκλοι γύρω από 6 έως 10 μέτρα: 4 στροφές

• Κύκλοι γύρω από 10 έως 20 μέτρα: 3 στροφές

• Κύκλοι άνω των 20 μέτρων: 2 στροφές

Για βέλτιστα αποτελέσματα, οι βρόχοι πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 2 μέτρων ο ένας από τον άλλο, εάν χρησιμοποιούνται πολλαπλές μονάδες στην ίδια περιοχή.Οι μεγαλύτερες διαδρομές καλωδίου μεταξύ του βρόχου και του ανιχνευτή θα πρέπει να χρησιμοποιούν προστατευμένο καλώδιο για τη διατήρηση της ακεραιότητας του σήματος.

Επιλογές τροφοδοσίας

• Μοντέλο LD-100: Σχεδιασμένο για είσοδο ισχύος 100-240V AC

• Μοντέλο LD-102: Σχεδιασμένο για είσοδο ισχύος 12-24V συνεχούς ρεύματος

Επιλέξτε την έκδοση που ταιριάζει με την υπάρχουσα πηγή ρεύματος για να εξασφαλιστεί η ορθή λειτουργία και η ευκολότερη εγκατάσταση.

Γιατί είναι μια αξιόπιστη επιλογή

• Εμπιστευμένο από τους εγκαταστάτες για χρήση σε εφαρμογές πραγματικού κόσμου στάθμευσης και πρόσβασης

• Αρκετά ευέλικτο για να χειρίζεται διαφορετικούς τύπους οχημάτων και ρυθμίσεις βρόχου

• Εύκολο στη διαμόρφωση και ρύθμιση χωρίς περίπλοκο προγραμματισμό

• Σχεδιασμένο για μακροχρόνια αξιοπιστία τόσο σε εσωτερικό όσο και σε εξωτερικό περιβάλλον

• Συμβατό με ένα ευρύ φάσμα ελεγκτών πύλης, συστημάτων πρόσβασης και συσκευών αυτοματισμού

Παράμετροι προϊόντος:



Διακόπτης 2 (Ρυθμίσεις διακόπτη βαθμίδων)


1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών


2.DIP 3 & DIP 4 Ρυθμίσεις αναμεταδότης Β έξοδος


3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας


4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση


5Χρησιμοποιείται για την αποφυγή των παρεμβολών.



Εγκατάσταση βρόχου:





Σε σύγκριση με άλλες μάρκες



Μαζική παραγωγή:

Η γραμμή παραγωγής μας εξασφαλίζει αποτελεσματική μαζική παραγωγή, αυστηρό έλεγχο ποιότητας και διεξοδικές δοκιμές πριν από την αποστολή για να παραδώσουμε προϊόντα ανιχνευτών Loop της μέγιστης τελειότητας.




ΛΔ-100 μονό κανάλι, συσκευασμένο σε κιβώτιο, 1 τύπου 11pin συνδέει 100-240VAC ((πρότυπο ΕΕ)
LD-102 μονό κανάλι, συσκευασμένο, 1 τύπος 11pin συνδέει 12-24VADC ((πρότυπο ΕΕ)
LD-105 μονό κανάλι, κουτί, 2 τύπου 11pin συνδέει 100-240VAC ((σταθμός των ΗΠΑ)
LD-106 μονό κανάλι, κουτί, 2 τύπου 11pin συνδέει 12-24VADC ((Συμβατικό των ΗΠΑ)



Πιστοποίηση:




Γενικά ερωτήματα:

1. Πώς μπορούμε να σας εμπιστευτούμε; Η JUTAI είναι ένας επαγγελματίας κατασκευαστής ανιχνευτών βρόχων οχημάτων με πάνω από 15 χρόνια εμπειρίας. Έχουμε δοκιμάσει όλες τις μάρκες από την Ευρώπη και την Κίνα, κατανοώντας τις διαφορές.Ο ανιχνευτής βρόχων μας είναι κατάλληλος για τα έργα σας..

2. Γιατί να μας επιλέξετε; Στόχος μας είναι μια κατάσταση που θα κερδίζει όλους!!!

   • Ο ανιχνευτής βρόχων JUTAI έρχεται με εγγύηση 2 ετών από την ημερομηνία παράδοσης.
   • Υπηρεσία μετά την πώληση 24/7, με ηλεκτρονική υποστήριξη για τυχόν τεχνικά προβλήματα.
   • Δεχόμαστε μικρές ή μεγάλες παραγγελίες (OEM/ODM).
   • Αντικατάσταση νέων προϊόντων σε περίπτωση προβλήματος προϊόντος.
   • Προστασία της αγοράς για τους πελάτες.

3. Ποια είναι η MOQ σας; Δεχόμαστε παραγγελίες δειγμάτων ή μεγάλες παραγγελίες. Κατανοούμε ότι οι νέοι πελάτες μπορεί να θέλουν να δοκιμάσουν δείγματα για να αξιολογήσουν την ποιότητα και την υπηρεσία μας.

4. Περίπου 2 έως 10 εργάσιμες ημέρες ανάλογα με την ακριβή ποσότητα της παραγγελίας και τη διαθεσιμότητα αποθέματος.

5. Μπορεί τα προϊόντα σας να προσαρμοστούν; Ναι, σίγουρα. Παρακαλούμε συζητήστε τις ακριβείς απαιτήσεις σας με την ομάδα πωλήσεων μας, καθώς παρέχουμε υπηρεσίες OEM / ODM.
