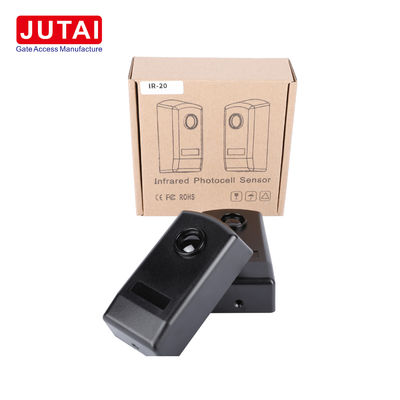

Εξωτερικός ανθεκτικός στον καιρό υπέρυθρος αισθητήρας φωτοκύτταρων για πύλες φραγμών με εμβέλεια 30m

JUTAI IR - 20 υπέρυθρος φωτοαισθητήρας: Ιδανικός για εξωτερικές εφαρμογές ανίχνευσης

Ι. Εισαγωγή

Ο φωτοαισθητήρας υπερύθρων JUTAI IR-20 είναι μια εξαιρετικά αξιόπιστη και ευπροσάρμοστη συσκευή σχεδιασμένη για ένα ευρύ φάσμα εξωτερικών αναγκών ανίχνευσης.συστήματα συναγερμού ασφαλείας, ή εφαρμογές κατά της διάρρηξης, αυτός ο αισθητήρας προσφέρει εξαιρετική απόδοση.

ΙΙ. Χαρακτηριστικά και τεχνικές παραμέτρους

Α. Χαρακτηριστικά

1. - Δεν ξέρω.Πολυδιάστατες εφαρμογές
   • Οι ενιαίοι ανιχνευτές ακτίνων όπως ο JUTAI IR-20 χρησιμοποιούνται συνήθως σε αυτοματοποιημένες συρόμενες πόρτες, πόρτες κλείστρων, πόρτες γκαράζ, παράθυρα κλπ.Αποτελείται από πομπό και δέκτη με ενσωματωμένο ενισχυτή που εκπέμπει υπέρυθρη ακτίνα.
   • Η ικανότητα αυτοανίχνευσης του αισθητήρα IR - 20 είναι ιδιαίτερα χρήσιμη για τις συρόμενες πόρτες.Μόλις αποκατασταθεί η δέσμη, η πόρτα επανέρχεται στο κλείσιμο μέχρι να ξανακλειστεί πλήρως.
2. - Δεν ξέρω.Ανθεκτικότητα στο καιρό
   • Με βαθμολογία IP65 και ελαστικό περίβλημα, είναι εξαιρετικά ανθεκτικό στην υπεριώδη ακτινοβολία και τα συσσωρευτικά, καθιστώντας το κατάλληλο για εξωτερικά περιβάλλοντα.θύελλες σκόνης, και άλλες σκληρές καιρικές συνθήκες.
3. - Δεν ξέρω.Ευρύ εύρος ανίχνευσης
   • Η μέγιστη εμβέλεια ανίχνευσης είναι 20 μέτρα, η οποία μπορεί να ρυθμιστεί ανάλογα με τις διαφορετικές απαιτήσεις εγκατάστασης.μπορεί να διατηρήσει αξιόπιστη εμβέλεια ανίχνευσης εντός 2 - 20 μέτρων.
4. - Δεν ξέρω.Υψηλής Ποιότητας Συστατικά
   • Οι υπέρυθροι λαμπτήρες χρησιμοποιούν γερμανικές μάρκες για να εξασφαλίσουν σταθερή ανίχνευση απόστασης και αντίσταση φωτός.Η παραγωγή πατς SMT υιοθετείται για να εξασφαλιστεί η ποιότητα και η ακρίβεια της παραγωγής παρτίδων.

Β. Πίνακας τεχνικών παραμέτρων

ΙΙΙ. Αρχή λειτουργίας

Ο αισθητήρας JUTAI IR - 20 λειτουργεί με βάση τη διακοπή μιας υπέρυθρης ακτίνας.που έχει σχεδιαστεί για την αντιμετώπιση των εξωτερικών παρεμβολών φωτόςΌταν ένα αντικείμενο κινείται εντός της ζώνης ανίχνευσης που ορίζεται από τον πομπό και τον δέκτη, διακόπτει την υπέρυθρη ακτίνα.Στην περίπτωση εφαρμογών όπως οι συρόμενες πόρτεςΓια τα συστήματα συναγερμού ασφαλείας, η διακοπή της δέσμης μπορεί να ενεργοποιήσει ένα σήμα συναγερμού το οποίο μεταδίδεται στον πάροχο συναγερμού ασφαλείας.

IV. Οδηγίες εγκατάστασης

1. Για να ανοίξετε το IR-20M, σηκώστε το μπροστινό πάνελ του φωτοκύτταρου.
2. Εισάγετε τα καλώδια στο σπίτι τους και στερεώστε τη βάση στον τοίχο.
   • Εάν τοποθετείται σε τοίχο, πρέπει να τρυπάνε τρεις τρύπες 5 ø και να τοποθετούνται κατάλληλες άγκυρες βίδες.
   • Εάν τοποθετείται σε μέταλλο, σκάψτε τρεις τρύπες 3 ø για την τοποθέτηση με βίδες αυτο-πατσίματος.
3. Κάντε τις ηλεκτρικές συνδέσεις και τροφοδοτήστε τα φωτοκύτταρα με τάση μεταξύ 12 και 24V DC/AC.
4. Αν η θέση, η ευθυγράμμιση και η σύνδεση είναι σωστές, το κόκκινο LED στον δέκτη θα είναι απενεργοποιημένο.
5. Καλύψτε το φωτοκύτταρο με το μπροστινό πάνελ.
6. Διακόψτε την ακτίνα αρκετές φορές για να ελέγξετε την ανταπόκριση του ρελέ.
7. Φτιάξτε τα μπροστινά πάνελ με τις παρασχεμένες βίδες.

V. Αιτήσεις

1. - Δεν ξέρω.Αυτοματοποίηση θυρών και πύλων
   • Μπορεί να λειτουργήσει ως συσκευή επαγωγής του σώματος για τα εμπόδια στάθμευσης, τις πύλες περπατήματος και τις πύλες οχημάτων.
2. - Δεν ξέρω.Συστήματα ασφαλείας
   • Ιδανικό για ενσωμάτωση σε συστήματα ασφαλείας σε εκπαιδευτικά ιδρύματα, εμπορικά συγκροτήματα, ιατρικές εγκαταστάσεις, κατοικίες κλπ.Το σταθερό εύρος ανίχνευσης εξασφαλίζει την ακριβή ανίχνευση εισβολών ακόμη και σε εξωτερικά περιβάλλοντα.

VI. Συμπεράσματα

Ο φωτοαισθητήρας υπέρυθρου JUTAI IR - 20 είναι μια υψηλής ποιότητας, αξιόπιστη και ανθεκτική στις καιρικές συνθήκες συσκευή που προσφέρει ένα ευρύ φάσμα εφαρμογών τόσο σε μηχανισμούς ανοίγματος πύλης όσο και σε συστήματα ασφαλείας.Τα προηγμένα χαρακτηριστικά του, σταθερή απόδοση και εύκολη εγκατάσταση το καθιστούν μια εξαιρετική επιλογή για διάφορες ανάγκες εξωτερικής ανίχνευσης.
