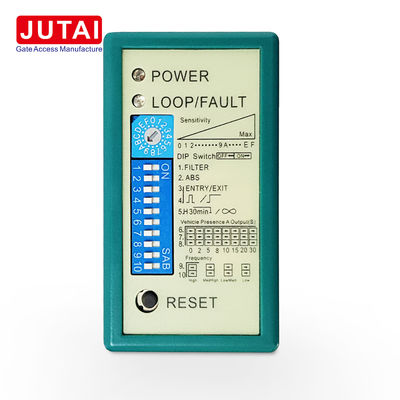

110-240V Μοναδικό κανάλι Boom Barrier Loop Sensor LD-100 Ανιχνευτής οχημάτων

1. Εισαγωγή:
   • Ο ανιχνευτής βρόχων στην πύλη φραγμών στάθμευσης είναι αισθητήρας που έχει σχεδιαστεί ειδικά για πύλες φραγμών στάθμευσης, ικανός να εντοπίζει και να ανιχνεύει αποτελεσματικά όλους τους τύπους οχημάτων,συμπεριλαμβανομένων των υπερμεγέθους οχημάτων, φορτηγά, μοτοσικλέτες, και πολλά άλλα, εξασφαλίζοντας αυτόματο άνοιγμα και κλείσιμο της πύλης.
2. Χαρακτηριστικά:
   • Μονόδιακτος ανιχνευτής οχημάτων.
3. Πλεονεκτήματα
   • Ευρύ εύρος ανίχνευσης και υψηλή ευαισθησία: με εύρος ανίχνευσης από 15 έως 2000μH και υψηλή ευαισθησία, ανιχνεύει με ακρίβεια διάφορα οχήματα, εξασφαλίζοντας αξιόπιστες επιδόσεις ανίχνευσης.
   • Λειτουργία αυτόματης επαναφοράς: ο αισθητήρας επαναλαμβάνεται αυτόματα σε περίπτωση δυσλειτουργίας, εξαλείφοντας την ανάγκη χειροκίνητης παρέμβασης και ενισχύοντας τη σταθερότητα και την αξιοπιστία του συστήματος.
   • Επιλογή πολλαπλών επιπέδων ανίχνευσης: διαθέτει 16 επιλέξιμα επίπεδα που κυμαίνονται από 0,008% DL/L έως 2,50% DL/L και μπορεί να ρυθμίζεται σύμφωνα με τις ειδικές απαιτήσεις,κατάλληλο για διαφορετικά σενάρια εφαρμογής.
   • Προστασία από κεραυνό 40000V: εξοπλισμένο με ισχυρή προστασία από κεραυνό 40000V, προστατεύει αποτελεσματικά τον αισθητήρα από ζημιές από κεραυνό.
   • Ευρύ φάσμα περιβάλλοντος λειτουργίας: κατάλληλο για ένα ευρύ φάσμα περιβάλλοντων λειτουργίας, με εύρος θερμοκρασίας από -40°C έως +70°C, εξασφαλίζοντας σταθερή λειτουργία ακόμη και σε δύσκολες καιρικές συνθήκες.

Ενδείξεις και διακόπτης:

• Δυναμικό LED: Το κόκκινο Δυναμικό LED υποδηλώνει "Δυναμικό ON".
• Ανίχνευση Led:
  • Συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
  • Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
  • Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.
• Εναλλακτικός διακόπτης 1 (Trimpot), επιλογή ευαισθησίας:
  • Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί με το τρίποτ με την ετικέτα "Ευαισθησία".Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τριππότ με το 0 να είναι το λιγότερο ευαίσθητο και το "F" να είναι το πιο ευαίσθητο.
• Εναλλακτικός διακόπτης2 (Εναλλακτικές ρυθμίσεις διακόπτη βαθμίδων):
  • Ειδικές λειτουργίες ρύθμισης DIP1 & DIP2:
    • DIP1 ON: Η έξοδος έχει καθυστέρηση 2 δευτερολέπτων.
    • DIP2 ON: Αύξηση της ευαισθησίας για την αποφυγή ανεπιθύμητης εκτόξευσης για την έξοδο από το όχημα, ειδικά για ρυμουλκούμενο.
  • ΔΙΠ3 & ΔΙΠ 4 Ρελές ρύθμισης Β Απόδοση:

    Τρόπος DIP	Εξαγωγή αναμεταδότης Β	Κύκλωμα περιστροφών Status_L
    ΑΠΟΔΟΣ ΑΠΟΔΟΣ	Όταν το όχημα κινείται προς τα έξω, η ισχύς για το ρελέι Β είναι 200m/s	Τύπος εξόδου αναμεταδότης Β_
    ΕΠΙΚΑΛΕΙΣ	Όταν το όχημα έχει αναχωρήσει, η ισχύς για το ρελέι Β είναι 600m/s	Το ρελέι Β θα είναι η παρούσα έξοδος.
    Πάνω Πάνω	Εάν ο βρόχος είναι ελαττωματικός, ο αναμεταδότης Β θα είναι ενεργός και θα απενεργοποιηθεί μόλις διορθωθεί το σφάλμα.

  • Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας:

    Τρόπος DIP	Τρόπος λειτουργίας
    Ενεργός	Το όχημα μπορεί να είναι μόνιμα παρόν (χωρίς αυτόματη επαναφορά, εκτός εάν το όχημα έχει φύγει ή επαναφορά χειροκίνητη)
    ΑΠΕΛΕΙΣΜΟΥ	Κανονική λειτουργία (αυτόματη επαναφορά μετά από 30 λεπτά παρουσία του οχήματος, χρησιμοποιείται για την επίλυση της λειτουργίας σφάλματος.

  • DIP6 & DIP7 & DIP 8 Ρήλα ρύθμισης ADelay:

    Τρόπος DIP	Αναβολή στην έκδοση
    ΑΥΤΟ ΑΥΤΟ ΑΥΤΟ	0 δευτερόλεπτα
    ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗ	2 δευτερόλεπτα
    ΑΠΟΤΕΛΕΙΑ ΑΠΟΤΕΛΕΙΑ	5sec έξοδος
    ΕΝΕΣ ΕΝΕΣ ΑΠΟ	8 δευτερόλεπτα
    Κλείσε Κλείσε	10 δευτερόλεπτα
    ΕΠΙΣΤΡΟΠΗ	15 δευτερόλεπτα
    ΑΠΟΣΚΕΙΣΜΟΣ	20sec έξοδος
    Πάνω Πάνω Πάνω	30 δευτερόλεπτα

  • DIP9 & DIP 10 Διάταξη συχνότητας (40 K έως 100 KHz):

    Τρόπος DIP	Συχνότητα
    ΑΠΟΔΟΣ ΑΠΟΔΟΣ	Υψηλή
    ΕΠΙΚΑΛΕΙΣ	Μέτρια - Μεγάλη
    ΑΠΟΚλείσιμο	Μέτρια - Χαμηλή
    Πάνω Πάνω	Χαμηλά


    • Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι αισθητήρα, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Κουμπί επαναφοράς: Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες πτήσης.

Θέση και εγκατάσταση του ανιχνευτή:

• Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
• Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
• Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.
• Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου στον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.

Εγκατάσταση βρόχου:

• Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα "γρήγορο" μαύρο ένωμα επωξίου ή καυτή μαστίχη βιθούμιου για να αναμειγνύεται με την επιφάνεια του δρόμου.
• Περιοχή βρόχου και αριθμός κυλίνδρων:

  Περιοχή βρόχου	Αριθμοί φιάλων
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - Πάνω	2

• Επεξεργασία προβλημάτων:
  • Εάν ο ανιχνευτής δεν λειτουργεί: πατήστε επαναφορά.
  • Εάν ο δείκτης με κόκκινο φως δεν είναι πλήρως αναμμένος: Ελέγξτε αν υπάρχει τροφοδοσία.
  • Σε περίπτωση πράσινου δείκτη LED:
    • Μπορεί να είναι επειδή ο βρόχος είναι βραχυκύκλωμα ή δεν είναι αρκετή η απουσία στροφών.
    • Μπορεί να είναι επειδή ο κύκλος είναι ανοιχτός ή επειδή δεν υπάρχουν πολλές στροφές.
  • Εάν όχι: δεν αρκούν οι στροφές: μειώστε τη συχνότητα (αν η συχνότητα είναι ακόμα πολύ υψηλή, πρέπει να προσθέσετε περισσότερες στροφές).
  • Εάν όχι: είναι πάρα πολλές στροφές: υψηλότερη συχνότητα (αν η συχνότητα είναι ακόμη πολύ χαμηλή, πρέπει να αφαιρέσετε μερικές στροφές).

Παράμετροι προϊόντος:

Διακόπτης 2 (Ρυθμίσεις διακόπτη βαθμίδων)

1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών

2.DIP 3 & DIP 4 Ρυθμίσεις αναμεταδότης Β έξοδος

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

5Χρησιμοποιείται για την αποφυγή παρεμβολών.

Εγκατάσταση βρόχου:

Προβλήματα πυροβολισμού:

Σε σύγκριση με άλλες μάρκες

Μαζική παραγωγή:

Η γραμμή παραγωγής μας εξασφαλίζει αποτελεσματική μαζική παραγωγή, αυστηρό έλεγχο ποιότητας και διεξοδικές δοκιμές πριν από την αποστολή για να παραδώσουμε προϊόντα ανιχνευτών Loop της μέγιστης τελειότητας.

Πιστοποίηση:
