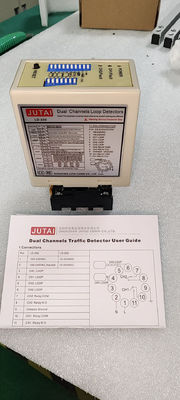

Αισθητήρας διπλού καναλιού κυκλώματος LD-200 για ανιχνευτές οχημάτων πρόσβασης στα εμπόδια στάθμευσης

Δύο κανάλια οχήματος Ανιχνευτής βρόχων για την πρόσβαση στο χώρο στάθμευσης Ανιχνευτής οχήματος Σύστημα στάθμευσης

1. Εισαγωγή:
   • Ο ανιχνευτής κυκλοφορίας διπλών καναλιών JUTAI (LD-200/202) έχει σχεδιαστεί για την ανίχνευση οχημάτων και την παροχή αξιόπιστης παρακολούθησης της κυκλοφορίας.
2. Χαρακτηριστικά:
   • Δύο κανάλια: ανιχνεύει οχήματα σε δύο ξεχωριστούς βρόχους (CH1 και CH2).
   • Δείκτες ισχύος και ανίχνευσης: το LED ισχύος (RED) υποδεικνύει "Power ON" και τα LED ανίχνευσης CH1 και CH2 υποδεικνύουν ανίχνευση του οχήματος, κατάσταση βρόχου (σύνδεση μικρού κύκλου, ανοιχτό κύκλωμα ή ανεπαρκείς/πολλές στροφές).
   • Προσαρμογή ευαισθησίας και συχνότητας: Μπορεί να ρυθμιστεί με διακόπτες βύθισης για προσαρμοσμένες ρυθμίσεις.
   • Επιλογή λειτουργίας βρόχου: Προσφέρει διάφορες λειτουργίες για ανίχνευση κατεύθυνσης και κανονική λειτουργία.
   • Κουμπί επαναφοράς: Απαιτεί επαναφορά μετά από αλλαγές στη ρύθμιση του διακόπτη.
3. Πλεονεκτήματα
   • Ακριβής ανίχνευση οχημάτων για αποτελεσματική διαχείριση της κυκλοφορίας.
   • Προσαρμόσιμες ρυθμίσεις για να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις εφαρμογής.
   • Αξιόπιστη απόδοση και εύκολη εγκατάσταση.

Επαγγελματικός ανιχνευτής κυκλώματος οχημάτων διπλού καναλιού 110-240VAC για την ενεργοποίηση συσκευών διανομής καρτών σε χώρους στάθμευσης

Η JUTAI αναπτύσσει ένα πολυλειτουργικό υπόγειο σύστημα ανίχνευσης βρόχων, το οποίο μπορεί να χρησιμοποιηθεί ως ανιχνευτές βρόχων διπλού καναλιού,Οι χρήστες μπορούν να χρησιμοποιήσουν ένα ανιχνευτή διπλού καναλιού βρόχου με δύο καναλιές βρόχους για την ενεργοποίηση των συσκευών διανομής εισιτηρίων.Η Jutai προσφέρει τον καλύτερο ανιχνευτή βρόχων οχημάτων για οποιοδήποτε σύστημα ελέγχου πύλης οδού ή σύστημα διαχείρισης στάθμευσης αυτοκινήτων.

Ανιχνευτής διπλού καναλιού για την ενεργοποίηση συσκευών διανομής καρτώνΧαρακτηριστικά

1. Συμπίεση μεγέθους: η συμπαγή και καλά σχεδιασμένη στέγαση,Συνδυάζει όλες τις απαιτήσεις της βιομηχανίας όσον αφορά τα χαρακτηριστικά και τη λειτουργικότητα και επιτρέπει στον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε ή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας..
2. Διαγνωστικές δυνατότητες: Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση των προβλημάτων βρόχου και εγκατάστασης.
3. Επιλέξιμος χρόνος παρουσίας: Η έξοδος του αναμεταδιδαστή παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε ένα καθορισμένο χρόνο (χρόνος > 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο.
4. Δείκτης συχνότητας βρόχου: Η παρεμβολή μεταξύ γειτονικών βρόχων/ανιχνευτών μπορεί να προσδιοριστεί με ένδειξη ολοκλήρωσης και να εξαλειφθεί αλλάζοντας τη ρύθμιση συχνότητας.
5. Ανίχνευση κατεύθυνσης: (Εάν το όχημα κινείται από το CH1 στο CH2, τότε η έξοδος του ρελέ CH1; εάν το όχημα κινείται από το CH2 στο CH1, τότε η έξοδος του ρελέ CH2).
6. Επιλογή ευαισθησίας: Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με τη ρύθμιση του διακόπτη 7-οδού και της ρύθμισης του διακόπτη 10-οδού.

Επαγγελματικός ανιχνευτής κυκλώματος οχήματος διπλού καναλιού 110-240VAC Τρόποι λειτουργίας

Ο ανιχνευτής σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

• Τρόπος παρουσίας
• Τρόπος παλμού
• Λογική λειτουργία παρουσίας AB (λειτουργία φραγμού)
• Λογική Ρολή AB (Λογική Μετρήσεων)

Επαγγελματικές προδιαγραφές ανιχνευτή κυκλώματος οχήματος διπλού καναλιού 110-240VAC

Εφαρμογή:

• Αυτόματη πύλη
• Σύστημα προβολέων
• Μηχανισμοί κίνησης πύλης
• Ενεργειακά εμπόδια
• Σύστημα καθοδήγησης στάθμευσης
• Ενεργοποίηση των μηχανών διανομής καρτών σε χώρους στάθμευσης.
• Έλεγχος φραγμών στάθμευσης
• Έλεγχος πρόσβασης οχήματος
• Σύστημα ελέγχου κυκλοφορίας / Σύστημα διοδίων κυκλοφορίας
• Σύστημα καταμέτρησης οχημάτων
• Μηχανοκίνητες πύλες και πόρτες.
• Ασφαλιστικοί στύλοι/Καραμπίδες/Πύλες γκαράζ
• Τραγούδι της κάμερας

Συνδέσεις

Ενδείξεις και διακόπτης:

• Δυναμικό LED (ΚΡΕΙΝΟ): Δείχνει "Δυναμικό ON".
• Ηλεκτρονικό φωτεινό φως ανίχνευσης CH1:
  • Συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
  • Αργή αναβοσβήνωση: υποδηλώνει βραχυκύκλωμα ή ανεπαρκείς στροφές μετά τον βρόχο.
  • Γρήγορο αναβοσβήνειο: υποδηλώνει ανοιχτό κύκλωμα ή υπερβολικές στροφές μετά τον κύκλο.
• Ηλεκτρονικό φως ανίχνευσης CH2:
  • Συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
  • Αργή αναβοσβήνωση: υποδηλώνει βραχυκύκλωμα ή ανεπαρκείς στροφές μετά τον βρόχο.
  • Γρήγορο αναβοσβήνειο: υποδηλώνει ανοιχτό κύκλωμα ή υπερβολικές στροφές μετά τον κύκλο.

Επιλογή ευαισθησίας:

• Η ευαισθησία και η ρύθμιση της συχνότητας επιτυγχάνονται μέσω ρυθμίσεων διακόπτη 7 μορφών και διακόπτη 10 μορφών.
• Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ρυθμίζοντας τις θέσεις του διακόπτη βύθισης σύμφωνα με τους παρασχεμένους πίνακες.8 είναι η λιγότερο ευαίσθητη και 0Το.015 είναι το πιο ευαίσθητο.
• Οι διακόπτες διήθησης 3, 4 και 5 ελέγχουν την ευαισθησία του CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

3. Διακόπτης 1=S1: Διαλογή λειτουργίας βρόχου καναλιού 1 (10 τρόποι διακόπτης βρόχου)

(1) ((Σύνδεσμος 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για το ένα και για το άλλο ρυμουλκούμενο (και για τα δύο κανάλια).

(2)(Σύνδεσμος 1=S1) D3, D4, D5 και (Σύνδεσμος 2=S2) D1, D2 Ειδικές λειτουργίες ρύθμισης (Μόδος1, 2, 3 Αναγνώριση κατεύθυνσης.

(3)(Σύνδεσμοι 1=S1) D6 & D7 & D8 και (Σύνδεσμοι 2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2 (Εκλογές οκτώ επιπέδων).

(4)(Συνδέτης 1=S1) D9 & D10 και (Συνδέτης2=S2) D6, D7 Δυνατότητα ρύθμισης συχνότητας (20 K έως 100 KHz).

* Κουμπί επαναφοράς: Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.

Προφυλάξεις εγκατάστασης και αντιμετώπιση προβλημάτων:

1. Οι κατευθυντήριες γραμμές για το μέγεθος κοπής και την ενσωμάτωση των περιστροφών είναι όπως φαίνεται στο διάγραμμα στα δεξιά.
2. Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για την περιστροφή επαγωγής, συνολικού μήκους έως 500 μέτρων.
3. Το μέγεθος κοπής του κυλίνδρου πρέπει να είναι ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας όσο το δυνατόν περισσότερο τις δεξιές γωνίες στις γωνίες.
4. Συνιστώμενη επισκόπηση εγκατάστασης βασικών τυπικών στροφών σπείρας:

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

Αρχή λειτουργίας

Αναγνώριση κατεύθυνσης:

• Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής δεν ενεργοποιεί το σήμα ξανά όταν το όχημα περνά έναν άλλο αναγνώστη UHF,καταγράφοντας μόνο τα αρχεία εισόδου ή εξόδου στο σύστημα.

Εφαρμογή:

• Η σειρά ανιχνευτών κυκλώματος οχήματος διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, κατάλληλη για πολλές περιπτώσεις εισόδου και εξόδου με ένα κανάλι.
• Μπορεί να συνδεθεί με JUTAI One door controller (Model: AC-11), JUTAI gate barrier (Model: BR-110) και JUTAI long range RFID reader (Model: PUHF-9),σε συνδυασμό με κυλίνδρους κυλίνδρων αντοχής υψηλής θερμοκρασίας (μοντέλο: JTHT-11), ιδανικό για συστήματα ελέγχου πρόσβασης εισόδου/εξόδου με ένα κανάλι.

Λειτουργία ως δύο ανεξάρτητοι ενιαία κανάλια ανιχνευτές κυκλώματος:

• Το LD-200/202 μπορεί να λειτουργεί ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος με ένα κανάλι, κατάλληλοι για τυπικούς χώρους στάθμευσης με μία είσοδο και μία έξοδο.
• Ένα κύκλωμα περιστροφής ενεργοποιεί τον αναγνώστη και διαβάζει την κάρτα, ενώ το άλλο είναι αφιερωμένο στη λειτουργία κατά της κατάρρευσης του φραγμού.
• Αυτή η διαμόρφωση μειώνει το κόστος υλικού που συνδέεται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία, προσφέροντας δυνητικά οφέλη εξοικονόμησης κόστους από οικονομική άποψη.
• Επιτυγχάνεται ενεργοποιώντας το χαρακτηριστικό ανεξάρτητης λειτουργίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή ικανότητα.

Επεξεργασία προβλημάτων:
