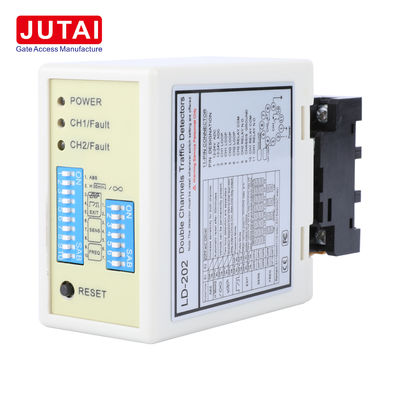

Δύο κανάλια ανιχνευτής βρόχων οχήματος για πρόσβαση στο χώρο στάθμευσης
Λεπτομέρειες
| Πεδίο αυτοστροφής | 20-2000 χμ. | Θερμοκρασία | -40 ~ +70 ℃ |
|---|---|---|---|
| Ευαισθησία | 16 Δρόμους Επιλέξιμοι/ Το υψηλότερο 0,010%Dl/L/Το χαμηλότερο 2,56% | Χρόνοι απόκρισης | Ενεργοποίηση 10-90 ms/Αποκλεισμός 10-90 ms |
| Προσδιορισμός | 13.6*8.6*5.2 | Απαιτήσεις ισχύος | 110-240VAC (48 έως 63Hz) |
| Επαγωγή βρόχου | 20-2000μH | Συχνότητα | Διακόπτης τεσσάρων βημάτων με δυνατότητα επιλογής: 20-80KHz |
| Υγρασία | Έως 95% σχετική υγρασία χωρίς συμπύκνωση | Προστασία κυκλώματος | Τυπική επίστρωση πάνω από το PCB και όλα τα εξαρτήματα |
| Συνδέσεις | Βάση υποδοχής-11 pin αρσενικό (JEDEC B11-88) | Μέγεθος | 75mm x 43mm x 110mm |
| Επισημαίνω | Δύο καναλιών ανιχνευτής βρόχων οχημάτων,ανιχνευτής κυκλώματος αισθητήρα διπλού καναλιού,Ανιχνευτής αισθητήρα βρόχου 20-2000uh |
||
Περιγραφή προϊόντων
Δύο κανάλια Vehicle Loop Detector For Parking Access Vehicle Detector Παρκινγκ Σύστημα
Η JUTAI αναπτύσσει ένα πολυλειτουργικό σύστημα ανίχνευσης υπογείων βρόχων που μπορεί να χρησιμοποιηθεί ως ανιχνευτές βρόχων διπλού καναλιού.Οι χρήστες μπορούν να χρησιμοποιήσουν ένα διπλό κανάλι βρόχιμο ανιχνευτή μονάδα με δύο κανάλια βρόχιμο coils για την ενεργοποίηση εισερχόμενης κάρτας dispensersΗ Jutai προσφέρει τον καλύτερο ανιχνευτή βρόχου οχημάτων για οποιοδήποτε σύστημα ελέγχου πύλης οδού ή σύστημα διαχείρισης χώρου στάθμευσης αυτοκινήτων.
Επαγγελματικός ανιχνευτής κυκλώματος οχήματος διπλού καναλιού 110-240VAC
- Μικρό μέγεθος:Διαθέτει συμπαγή και καλά σχεδιασμένη στερέωση που συνδυάζει όλες τις απαιτήσεις της βιομηχανίας όσον αφορά τα χαρακτηριστικά και τη λειτουργικότητα, επιτρέποντας την ενσωμάτωση σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
- Διαγνωστικές ικανότητες:Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων βρόχου και εγκατάστασης.
- Επιλέξιμος χρόνος παρουσίας:Η έξοδος του αναμεταδότης παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (χρόνος > 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο.
- Δείκτης συχνότητας βρόχου:Η παρεμβολή μεταξύ παρακείμενων βρόχων/ανιχνευτών μπορεί να προσδιοριστεί με μια ολοκληρωμένη ένδειξη και να εξαλειφθεί με την αλλαγή του ρυθμού συχνότητας.
- Οδηγία ανίχνευσης:Αν το όχημα μετακινηθεί από CH1 σε CH2, τότε CH1 αναμεταδίδεται.
- Επιλογή ευαισθησίας:Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με ρυθμιστικό διακόπτη 7 μορφών και διακόπτη 10 μορφών.
Τρόποι λειτουργίας
Ο ανιχνευτής σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:
- Τρόπος παρουσίας
- Τρόπος παλμού
- Λογική λειτουργία παρουσίας AB (λειτουργία φραγμού)
- Λογική λειτουργία παλμού AB (Λογική υπολογισμού)
Τεχνικές προδιαγραφές
| Προδιαγραφές | Λεπτομέρειες |
|---|---|
| Ινδυτικότητα βρόχου | 20-2000μH |
| Αισθησία | Διάλεξιμο 8 κατευθύνσεων Υψηλότερη: 0,015% DL/L Το χαμηλότερο: 0,8% DL/L |
| Συχνότητα | Διάλεκτος διακόπτης τεσσάρων σταδίων: 20-80KHz |
| Απαιτήσεις ισχύος | 110-240VAC (48 έως 62Hz) 12-24VADC (48 έως 62Hz) |
| Θερμοκρασία λειτουργίας | -40°C έως +70°C (-111°F έως +158°F) |
| Αποδοχή σφάλματος | - Blinks slowly: Πιθανή σύντομη κυκλοφορία ή ανεπαρκής αριθμός στροφών Πιθανή ανοιχτή θηλειά ή υπερβολικός αριθμός στροφών |
| Χρόνοι απόκρισης | 10 - 90 ms |
| Οπτικές ενδείξεις | - Δύναμη LED: κόκκινο - Κανάλι LED: πράσινο |
| Επαναφορά | Reset by push button on front of enclosure (Ανακατάσταση με push button στο μπροστινό μέρος του περιβλήματος) |
| Αναμεταδοτικό σήμα | Σημείωση παρουσίας ή σήμα παλμού |
| Απασχόληση με την παραγωγή και τη διανομή προϊόντων | - Ναι, ναι. |
| Οδηγία ανίχνευσης | Ανίχνευση κατεύθυνσης ροής CH1 και CH2 |
| Τύπος κύκλου | 4 ρυθμίσεις (low, med-low, med-hi, high) |
| Η υγρασία | Μέχρι 95% σχετική υγρασία χωρίς συμπύκνωση |
| Προστασία κυκλώματος | Συμφωνικό επικάλυψη πάνω από το PCB και όλα τα εξαρτήματα |
| Συνδέσεις | Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια. |
| Μέγεθος | 75 mm x 43 mm x 110 mm |
Εφαρμογές
- Αυτόματη πύλη
- Σύστημα φώτων κυκλοφορίας
- Μηχανισμοί κίνησης πύλης
- Ενεργειακά εμπόδια
- Σύστημα καθοδήγησης στάθμευσης
- Ενεργοποίηση συσκευών διανομής καρτών σε χώρους στάθμευσης
- Έλεγχος φραγμών στάθμευσης
- Έλεγχος πρόσβασης οχήματος
- Συστήματα ελέγχου κυκλοφορίας / Συστήματα διοδίων κυκλοφορίας
- Σύστημα καταμέτρησης οχημάτων
- Μηχανοκίνητες πύλες και πόρτες
- Ασφαλιστικοί στύλοι / Rolling Shutters / Πύλες γκαράζ
- Τραγούδι κάμερας
Συνδέσεις και δείκτες
Δείκτες και διακόπτες:
- Δυναμικό LED (ΚΡΕΙΝΟ):Δείχνει "Ενεργοποίηση"
- Ηλεκτρονικό φωτεινό ρεύμα CH1:
- Συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος
- Blinking slowly: Δείχνει ένα σύντομο κύκλωμα ή ανεπαρκείς στροφές μετά το κύκλωμα
- Δοκιμαστικό σήμα:
- Ηλεκτρονικό φως ανίχνευσης CH2:
- Συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος
- Blinking slowly: Δείχνει ένα σύντομο κύκλωμα ή ανεπαρκείς στροφές μετά το κύκλωμα
- Δοκιμαστικό σήμα:
Επιλογή ευαισθησίας:Η ευαισθησία και η ρύθμιση συχνότητας επιτυγχάνεται μέσω ενός 7-οδού διακόπτη και 10-οδού διακόπτη ρυθμίσεων.Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ρυθμίζοντας τις θέσεις dip switch σύμφωνα με τους πίνακες που παρέχονταιΟι διακόπτες 6, 7 και 8 ελέγχουν την ευαισθησία CH1, με 0.8 να είναι η λιγότερο ευαίσθητη και 0.015 να είναι η πιο ευαίσθητη.8 being the least sensitive και 0Το.015 είναι το πιο ευαίσθητο.
Διαμόρφωση διακόπτη
Διακόπτης 1 (S1):Τύπος 1 Loop Function Selection (10 way dip switch)
(1) DIP 1 & DIP 2:Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)
(2) D3, D4, D5 και διακόπτης 2 (S2) D1, D2:Ειδικές λειτουργίες ρύθμισης (Mode1, 2, 3 Direction Detection, Mode 4, 5, 6 Normal mode, two loop detection are separated)
(3) D6 & D7 & D8 και διακόπτης 2 (S2) D3 & D4 & D5:Εγκατάσταση CH1 και CH2 Sensitivity Selection (Eight Levels Choices)
(4) D9 & D10 και διακόπτης 2 (S2) D6, D7:Διάταξη συχνότητας (20 K έως 100 KHz)
Επαναφορά κουμπιού:Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επανατοποθετείται κάθε φορά που γίνεται μια αλλαγή στη ρύθμιση των διακόπτες.
Εγκατάσταση Προφυλάξεις και αντιμετώπιση προβλημάτων
- Οι οδηγίες για το μέγεθος κοπής και ενσωμάτωσης είναι όπως φαίνεται στο διάγραμμα στα δεξιά.
- It is recommended to use ferromagnetic wires for the induction coil, with a total length of up to 500 meters Το σύστημά μας είναι να χρησιμοποιούμε σιδηρομαγνητικά καλώδια για την επαγωγή, με συνολικό μήκος έως 500 μέτρα.
- Το cutting size of the coil should be a rectangle with a length of 1.0 to 2.0 meters and a width of 0.8 to 1.2 meters, αποφεύγοντας δεξιά γωνίες στις γωνίες όσο το δυνατόν περισσότερο
- Συνιστώμενη επισκόπηση εγκατάστασης βασικών τυπικών στροφών σπείρας
Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση
Αρχή λειτουργίας
| Διαδικασία εισόδου | Διαδικασία εξόδου |
|---|---|
|
|
Αναγνώριση κατεύθυνσης και εφαρμογές
Αναγνώριση κατεύθυνσης:Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής δεν ενεργοποιεί το σήμα ξανά όταν το αυτοκίνητο περνάει έναν άλλο αναγνώστη UHF.καταγράφοντας μόνο τα αρχεία εισόδου ή εξόδου στο σύστημα.
Εφαρμογή:JUTAI LD200/202 double channels vehicle loop detector series, equipped with direction recognition function, suitable for many single-channel entry and exit cases. Η σειρά ανιχνευτών διπλών καναλιών για οχήματα, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, κατάλληλη για πολλές περιπτώσεις εισόδου και εξόδου με ένα μόνο κανάλι.Μπορείτε να συνδεθείτε με JUTAI One door controller (Model): AC-11), JUTAI gate barrier (μοντέλο: BR-110), and JUTAI long-range RFID reader (μοντέλο: PUHF-9), combined with high-temperature resistance loop coils (μοντέλο: JTHT-11),ιδανικό για συστήματα ελέγχου πρόσβασης εισόδου/έξόδου με μόνο ένα κανάλι.
Λειτουργία ως δύο ανεξάρτητοι ενιαία κανάλια ανιχνευτές κυκλώματος:Το LD-200/202 μπορεί να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος με μόνο ένα κανάλι, κατάλληλοι για τυπικά χώρους στάθμευσης με ένα εισιτήριο και ένα εξιτήριο.ενώ το άλλο είναι αφιερωμένο στην αντι-σπάσιμο λειτουργία του φραγμού.Αυτή η διαμόρφωση μειώνει το κόστος υλικού που συνδέεται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία, προσφέροντας πιθανά οφέλη εξοικονόμησης κόστους από οικονομική άποψη.Αποτελείται από την ενεργοποίηση του χαρακτηριστικού της ανεξάρτητης λειτουργίας λειτουργίας του LD-200/202, επιτρέποντάς του να λειτουργήσει αποτελεσματικά σε αυτή τη διπλή ικανότητα.
