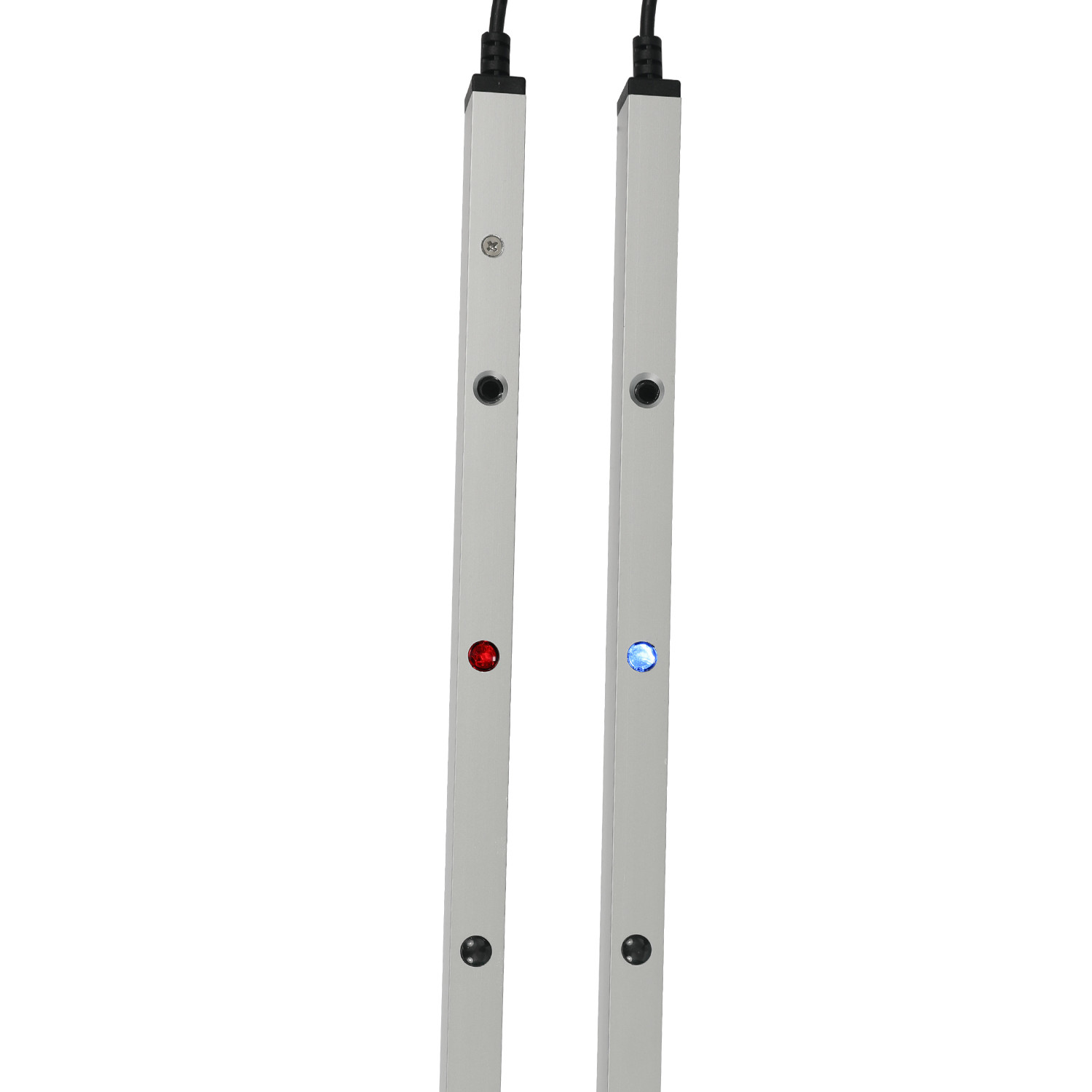

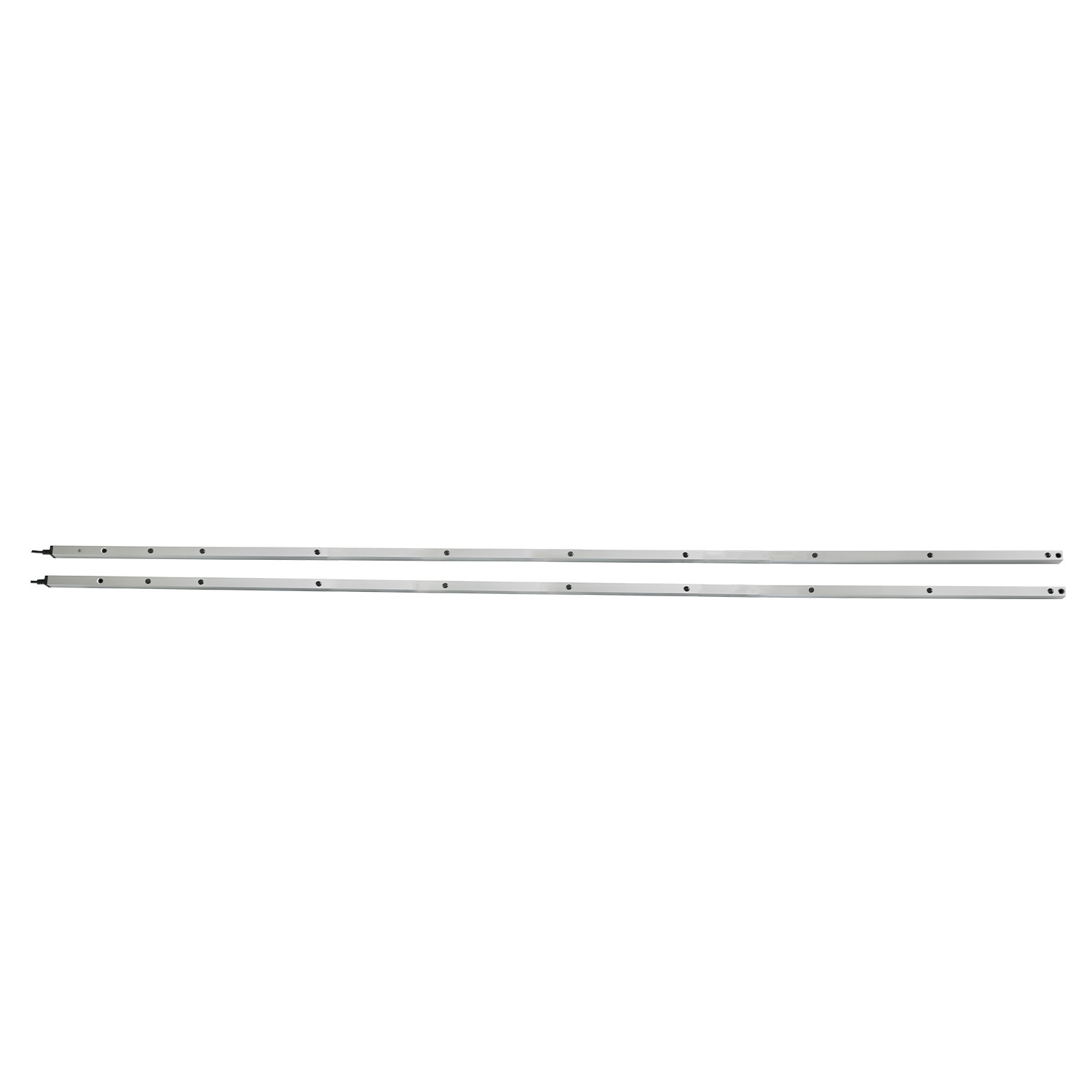

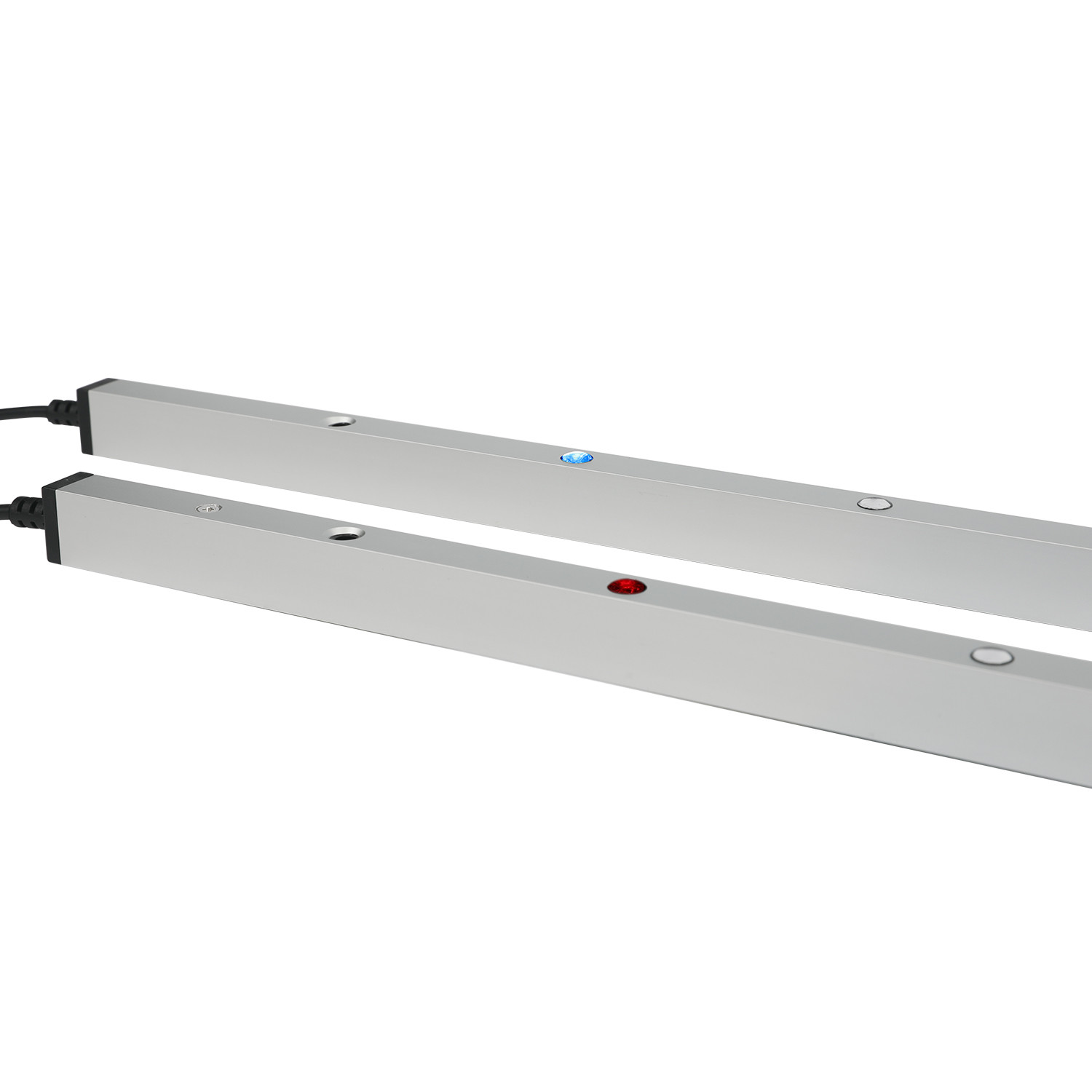

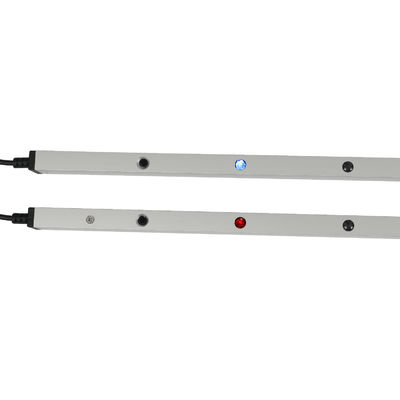

Διάφραγμα υπέρυθρου φωτός IP67

Εταιρεία επικοινωνιών Shenzhen Jutai Comm Co., Ltd. - Φωτοκύτταρα φωτεινής κουρτίνας αισθητήρα πόρτας

Η κουρτίνα φωτός από την εταιρεία Shenzhen Jutai Comm Co., Ltd. είναι μια καινοτόμος συσκευή ασφαλείας που έχει σχεδιαστεί για να ενισχύσει την προστασία και την λειτουργική απόδοση των βιομηχανικών θυρών.Εξοπλισμένο με ισχυρό ενεργό υπέρυθρο αισθητήρα που διαθέτει ισχυρή αντίσταση στο φωςΜε ένα αξιοσημείωτο εύρος ανίχνευσης έως και 8 μέτρα και γρήγορους χρόνους απόκρισης, η συσκευή αυτή λειτουργεί αξιόπιστα ακόμη και σε δύσκολες συνθήκες φωτισμού.παρέχει κρίσιμη παρακολούθηση της ασφάλειας σε βιομηχανικά περιβάλλοντα, καθιστώντας την μια ανεκτίμητη επένδυση για την εξασφάλιση της ασφάλειας στον χώρο εργασίας.

Τεχνικά χαρακτηριστικά και οφέλη

• Συμπλήρωση συστήματος χωρίς προβλήματα: Σχεδιασμένος για εύκολη ενσωμάτωση σε διάφορα συστήματα ελέγχου πόρτας, ο αισθητήρας αυτός εξασφαλίζει συμβατότητα και ομαλή λειτουργική ενσωμάτωση.

• Προσαρμόσιμη εγκατάσταση: Ο αισθητήρας μπορεί να ενσωματωθεί απευθείας στην άκρη της πόρτας, παρέχοντας ευελιξία για να ταιριάζει σε διάφορες διαμορφώσεις πόρτας και απαιτήσεις εγκατάστασης.

• Συμπίεση και αποδοτική σχεδίαση: Το μοντέλο CL15-8L8 είναι μια συμπαγή ελαφριά κουρτίνα που έχει σχεδιαστεί ειδικά για αυτόματες πόρτες και πύλες, εξασφαλίζοντας αξιόπιστη ασφάλεια σε ένα μικρό αποτύπωμα.

• Ευρύ πεδίο εφαρμογής: Κατάλληλο για πόρτες υψηλής ταχύτητας, διατομικές πόρτες, κυλιόμενες πόρτες, τηλεσκοπικές πόρτες κατακόρυφου κλεισίματος και ανελκυστήρες εμπορευμάτων,αποδεικνύει την ευελιξία του σε πολλαπλές βιομηχανικές εφαρμογές.

• Ικανότητες ακριβούς ανίχνευσης: Χρησιμοποιεί την τεχνολογία διαβαθμισμένης δέσμης για την ακριβή ανίχνευση της παρουσίας ατόμων ή αντικειμένων, αποτρέποντας έτσι ατυχήματα και εξασφαλίζοντας έγκαιρα σήματα λειτουργίας πόρτας.

• Ευέλικτες επιλογές εξόδου: Προσφέρει πολλαπλές μεθόδους εξόδου (NO/NC και COM), αυξάνοντας την ευελιξία της ενσωμάτωσης με διάφορα συστήματα ελέγχου πόρτας.

• Ενεργειακή απόδοση: λειτουργεί με χαμηλή κατανάλωση ρεύματος μικρότερη από 20mA σε DC12V και υποστηρίζει εύρος τάσης εργασίας DC12-24V, εξασφαλίζοντας αποτελεσματική χρήση ενέργειας.

• Απλουστευμένη καλωδίωση: Η αυλακώδης αυλαία φωτισμού ασφαλείας εξαλείφει την ανάγκη για καλώδιο συγχρονισμού μεταξύ του εκπέκτη και του δέκτη, εξορθολογίζοντας την καλωδίωση στο χώρο και μειώνοντας το κόστος των υλικών.Ο εκδότης απαιτεί μόνο ένα καλώδιο ρεύματοςΤο σήμα συγχρονισμού μεταδίδεται μέσω υπέρυθρου,με λογική πλακέτας κυκλωμάτων που εξασφαλίζει τη συγχρονισμό μέσω αυτής της μετάδοσης.

Βασικές προδιαγραφές

• Πρότυπο: CL15-8L8
• Τεχνολογία: Ενεργός υπέρυθρος αισθητήρας με ισχυρή αντίσταση στο φως
• Πεδίο ανίχνευσης: 8 μέτρα
• Χρόνος απόκρισης: Γρήγορος και αξιόπιστος
• Εργασιακό ρεύμα: < 20mA σε DC12V
• Δραστηριακή τάση: DC12-24V
• Μέθοδοι εξόδου: NO/NC και COM
• Εφαρμογές: πόρτες υψηλής ταχύτητας, διατομικές πόρτες, κυλιόμενες πόρτες, τηλεσκοπικές πόρτες κατακόρυφου κλεισίματος, ανελκυστήρες εμπορευμάτων
• Υψόμετρο προστασίας: Μέγιστο 1225 mm (κατάσταση απόκρυψης), 1305 mm (κατάσταση κανονικής λειτουργίας)
• Θερμοκρασία λειτουργίας: -20 ~ +70°C
• Επίπεδο προστασίας: IP67
• Υλικό κελύφους: κράμα αλουμινίου

Οδηγίες εγκατάστασης

1. Αφαιρέστε τα καλύμματα και συνδέστε τα καλώδια:

   • Αποσυνδέστε τα άνω και κάτω κάλυμμα του αισθητήρα.
   • Καθορίστε συνδέσεις καλωδίων και οδήγησε το άκρο της κλωστή μέσω της καθορισμένης θύρας.

2. Θέση και σημείωση τρυπών:

   • Προσανατολίστε παράλληλα τον πομπό και τον δέκτη για να επιβεβαιωθεί η θέση εγκατάστασης.
   • Σημειώστε τις θέσεις των τρυπών με ακρίβεια στον τοίχο.

3. Στρίψιμο και Επισκευή:

   • Χρησιμοποιήστε ένα τρυπάνι χτυπήματος για να δημιουργήσετε τρύπες στις σημειωμένες θέσεις.
   • Τοποθετήστε τις πρίζες του τοίχου στις τρύπες και ασφαλίστε τις με βίδες.

4. Σημείωση:

   • Εγκαταστήστε τον πομπό και τον δέκτη στον τοίχο χρησιμοποιώντας βίδες M3*25.
   • Συνδέστε την τροφοδοσία και δοκιμάστε την ευθυγράμμιση του αισθητήρα.
   • Ρυθμίστε τη γωνία περιστρέφοντας τον αλουμινένιο σωλήνα, εάν είναι απαραίτητο.
   • Σφίξτε σταθερά την περιστρεφόμενη βίδα μόλις ευθυγραμμιστεί.

5. Αντικατάσταση καλύμματος και τελική δοκιμή:

   • Επανασυνδέστε τα άνω και κάτω κάλυμμα του αισθητήρα με βίδες M2*8.
   • Διενεργείται τελική δοκιμή για να εξασφαλιστεί η ορθή λειτουργία του αισθητήρα.

Βελτιώστε την Ασφάλεια στο Εργαστήριο

Βελτιώστε την ασφάλεια των βιομηχανικών σας εργασιών με το Door Sensor Photocell Light Curtain.ευέλικτες επιλογές εγκατάστασηςΗ απρόσκοπτη ενσωμάτωσή του με διάφορα συστήματα ελέγχου πόρτας και το ευρύ φάσμα εφαρμογών το καθιστούν αξιόπιστη επιλογή για την ενίσχυση της ασφάλειας σε βιομηχανικά περιβάλλοντα.Εμπιστοσύνη στην ποιότητα και τις επιδόσεις της κουρτίνας φωτός CL15-8L8 για τη βέλτιστη ασφάλεια και την ηρεμία.

Χαρακτηριστικά

• Ενσωμάτωση: συμβατό με όλους τους τύπους συστημάτων ελέγχου πόρτας
• Τύπος τοποθέτησης: άμεση ενσωμάτωση στην άκρη της πόρτας λόγω της απομόνωσης της πόρτας
• Περιγραφή: Αυτόματος αισθητήρας φωτεινής κουρτίνας ασφαλείας πόρτας
• Αριθμός μοντέλου: CL15-8L8 (8 δοκάρια, ύψος 150 cm)
• Τύπος: Σκηνή φωτεινής ασφάλειας
• Χρήση: πόρτες υψηλής ταχύτητας, διατομικές πόρτες, κυλιόμενες πόρτες, τηλεσκοπικές πόρτες κατακόρυφου κλεισίματος, ανελκυστήρες εμπορευμάτων
• Θεωρία: Οι κουρτίνες φωτεινής ασφαλείας διαμέσου δέσμης χρησιμοποιούνται για γρήγορες πόρτες και κυλιόμενες πόρτες κλείστρου για την πρόληψη των κοπής (ανθρώπων ή αντικειμένων),να ανιχνεύουν με ακρίβεια άτομα ή αντικείμενα που περνούν για να παρέχουν σήματα ανοίγματος πόρτας και να αποφεύγουν πιθανούς κινδύνους για την ασφάλεια.
• Έκδοση: NO/NC, COM
• Εργασιακό ρεύμα: < 20mA@DC12V
• Δραστηριακή τάση: DC12-24V
• Πεδίο ανίχνευσης: μέγιστο 8 μέτρα
• Υψόμετρο προστασίας: Μέγιστο 1225 mm (κατάσταση απόκρυψης), 1305 mm (κατάσταση κανονικής λειτουργίας)
• Μέθοδος εξόδου: NO/NC, COM
• Δείκτες: 8 δέκτες

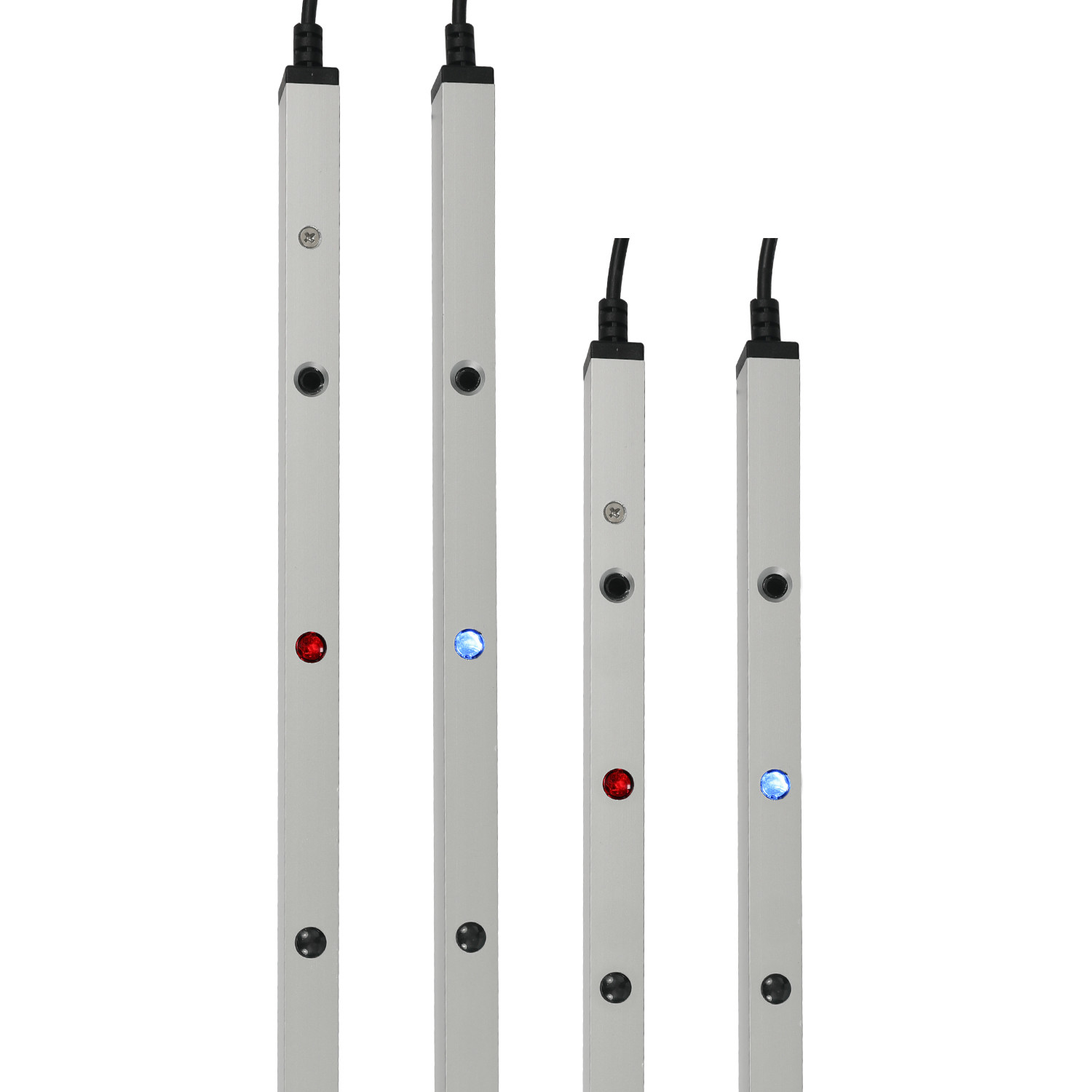

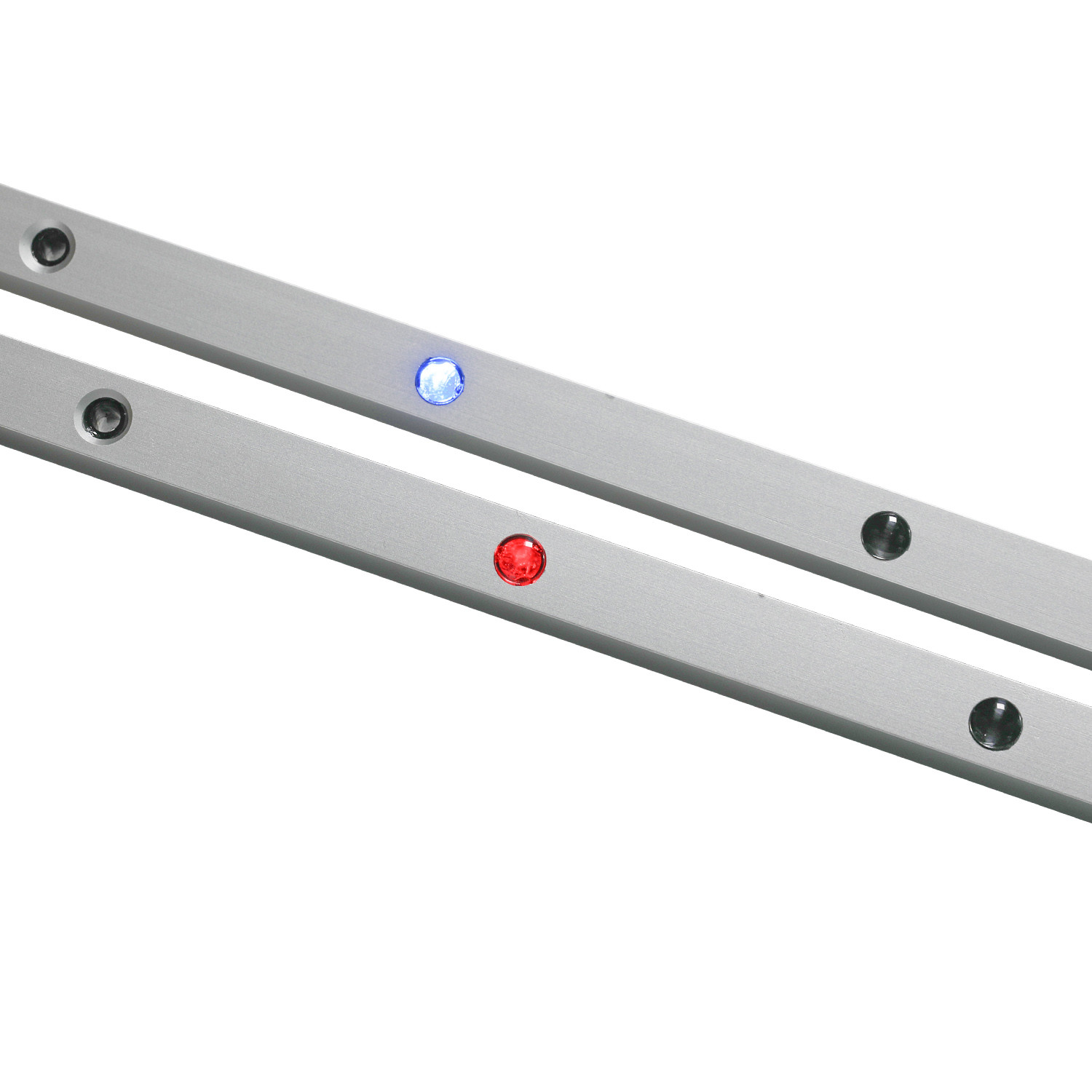

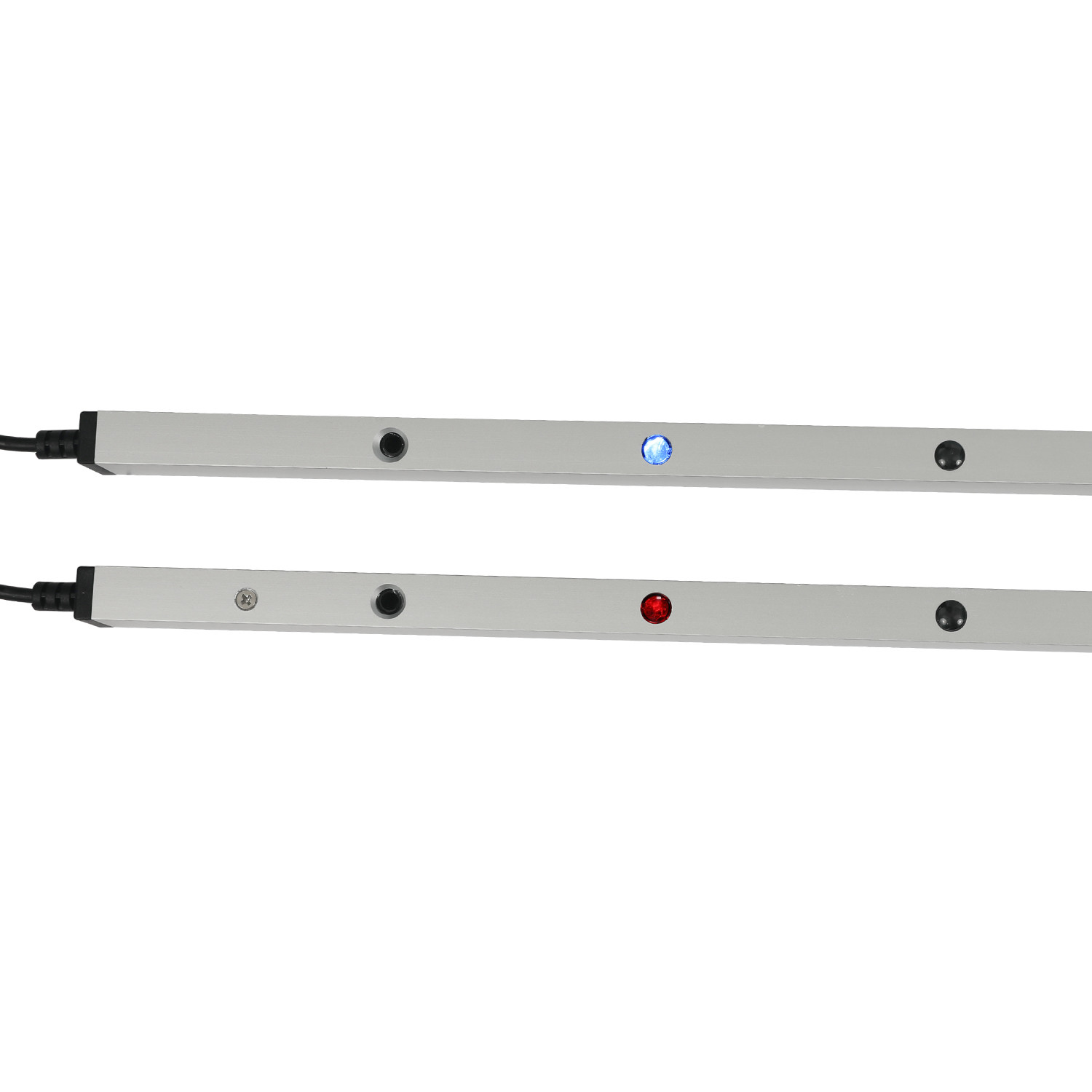

• Κατάσταση LED:
  • Αποδέκτης: κόκκινο φως (το αντικείμενο αποκλείεται), μπλε φως (αποκλείεται), μπλε φως αναβοσβήνει (εκδότης και δέκτης δεν ευθυγραμμίζονται)
  • Μεταδότης: σταθερό μπλε φως (φυσιολογικό), λάμψη κόκκινου φωτός (η τάση είναι μικρότερη από 9V, μεγαλύτερη από 28V)
• Θερμοκρασία λειτουργίας: -20 ~ +70°C
• Επίπεδο προστασίας: IP67
• Υλικό κελύφους: κράμα αλουμινίου

Αύξησε την ασφάλεια των βιομηχανικών θυρών με τον 1500mm αντηλιακό αισθητήρα μας, ιδανικό για πόρτες υψηλής ταχύτητας με εύρος ανίχνευσης 8 μέτρων.
