8 Φάρες Ασφάλειας Φως Κεραμίδας Δωμάτιο Sensor Blanking για υψηλής ταχύτητας τμήματα πόρτες Ασφάλεια

Εταιρεία επικοινωνιών Shenzhen Jutai Comm Co., Ltd. - Φωτοκύτταρα φωτεινής κουρτίνας αισθητήρα πόρτας

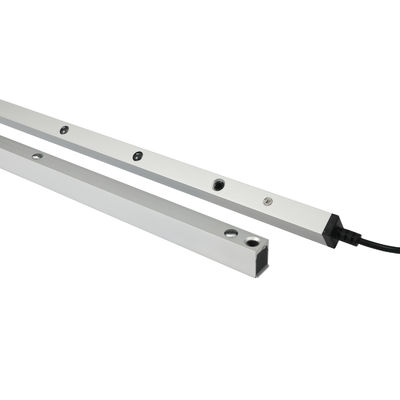

Η κουρτίνα φωτός Blanking από την Shenzhen Jutai Comm Co., Ltd. είναι μια προηγμένη συσκευή ασφαλείας που έχει σχεδιαστεί για να ενισχύσει την ασφάλεια και τη λειτουργικότητα των βιομηχανικών θυρών.Με ισχυρό ενεργό υπέρυθρο αισθητήρα με ισχυρή αντίσταση στο φωςΜε εντυπωσιακό εύρος ανίχνευσης έως και 8 μέτρα και γρήγορο χρόνο απόκρισης, ο αισθητήρας αυτός εξασφαλίζει αξιόπιστη λειτουργία ακόμη και σε δύσκολες συνθήκες φωτισμού.παρέχει ένα κρίσιμο στρώμα προστασίας για βιομηχανικά περιβάλλονταΟ εν λόγω αισθητήρας βιομηχανικής ποιότητας προσφέρει ολοκληρωμένη παρακολούθηση της ασφάλειας, καθιστώντας την απαραίτητη επένδυση για την ασφάλεια στον χώρο εργασίας.

Τεχνικά χαρακτηριστικά και οφέλη

• Συγχρονισμένη ενσωμάτωση συστήματος: Ο αισθητήρας αυτός έχει σχεδιαστεί για εύκολη ενσωμάτωση σε διάφορα συστήματα ελέγχου πόρτας, εξασφαλίζοντας συνεπή συμβατότητα και λειτουργική αποτελεσματικότητα.
• Προσαρμόσιμη εγκατάσταση: Ο σχεδιασμός του αισθητήρα επιτρέπει την άμεση ενσωμάτωση στην άκρη της πόρτας, καθιστώντας τον εξαιρετικά προσαρμόσιμο σε διαφορετικές διαμορφώσεις πόρτας και σε σενάρια εγκατάστασης.
• Συμπίεση και αποτελεσματικότητα: Το μοντέλο CL15-8L8 είναι μια συμπαγή αυλαία φωτός ειδικά σχεδιασμένη για αυτόματες πόρτες και πύλες, παρέχοντας αξιόπιστα μέτρα ασφάλειας με ελάχιστο αποτύπωμα.
• Ευρύ πεδίο εφαρμογής: Ιδανικό για πόρτες υψηλής ταχύτητας, διατομεακές πόρτες, κυλιόμενες πόρτες, τηλεσκοπικές πόρτες κατακόρυφου κλεισίματος και ανελκυστήρες εμπορευμάτων,Δείχνει την ευελιξία του σε διάφορες βιομηχανικές εφαρμογές.
• Ικανότητες ακριβούς ανίχνευσης: Χρησιμοποιεί την τεχνολογία διαβαθμισμένης δέσμης για την ακριβή ανίχνευση της παρουσίας ανθρώπων ή αντικειμένων, αποτρέποντας έτσι ατυχήματα και εξασφαλίζοντας την έγκαιρη λειτουργία της πόρτας.
• Ευέλικτες επιλογές εξόδου: Προσφέρει πολλαπλές μεθόδους εξόδου (NO/NC και COM), αυξάνοντας την ευελιξία για την ενσωμάτωση με διάφορα συστήματα ελέγχου πόρτας.
• Ενεργειακή απόδοση: λειτουργεί με χαμηλή κατανάλωση ρεύματος μικρότερη από 20mA σε DC12V και υποστηρίζει εύρος τάσης εργασίας DC12-24V, εξασφαλίζοντας ενεργειακά αποδοτικές επιδόσεις.
• Απλοποιημένη καλωδίωση: Η αυλαία φωτισμού ασφαλείας δεν απαιτεί καλώδιο συγχρονισμού μεταξύ του εκπέκτη και του δέκτη, απλοποιώντας την καλωδίωση επί τόπου και εξοικονομώντας υλικά.Ο εκδότης χρειάζεται μόνο ένα καλώδιο ρεύματος.Το σήμα συγχρονισμού είναι ενσωματωμένο στην υπέρυθρη ακτίνα.με λογική πλακέτας κυκλωμάτων που επιτρέπει τη συγχρονισμό μεταξύ του εκπέκτη και του δέκτη μέσω υπέρυθρης μετάδοσης.

Βασικές προδιαγραφές

• Πρότυπο: CL15-8L8
• Τεχνολογία: Ενεργός υπέρυθρος αισθητήρας με ισχυρή αντίσταση στο φως
• Πεδίο ανίχνευσης: 8 μέτρα
• Χρόνος απόκρισης: Γρήγορος και αξιόπιστος
• Εργασιακό ρεύμα: < 20mA σε DC12V
• Δραστηριακή τάση: DC12-24V
• Μέθοδοι εξόδου: NO/NC και COM
• Εφαρμογές: πόρτες υψηλής ταχύτητας, διατομικές πόρτες, κυλιόμενες πόρτες, τηλεσκοπικές πόρτες κατακόρυφου κλεισίματος, ανελκυστήρες εμπορευμάτων
• Υψόμετρο προστασίας: Μέγιστο 1225 mm (κατάσταση απόκρυψης), 1305 mm (κατάσταση κανονικής λειτουργίας)
• Θερμοκρασία λειτουργίας: -20 ~ +70°C
• Επίπεδο προστασίας: IP67
• Υλικό κελύφους: κράμα αλουμινίου

Οδηγίες εγκατάστασης

1. Αφαιρέστε τα καλύμματα και συνδέστε τα καλώδια:

   • Αποσυνδέστε τα άνω και κάτω κάλυμμα του αισθητήρα.
   • Καθορίστε συνδέσεις καλωδίων και οδήγησε το άκρο της κλωστή μέσω της καθορισμένης θύρας.

2. Θέση και σημείωση τρυπών:

   • Προσανατολίστε παράλληλα τον πομπό και τον δέκτη για να επιβεβαιωθεί η θέση εγκατάστασης.
   • Σημειώστε τις θέσεις των τρυπών με ακρίβεια στον τοίχο.

3. Στρίψιμο και Επισκευή:

   • Χρησιμοποιήστε ένα τρυπάνι χτυπήματος για να δημιουργήσετε τρύπες στις σημειωμένες θέσεις.
   • Τοποθετήστε τις πρίζες του τοίχου στις τρύπες και ασφαλίστε τις με βίδες.

4. Σημείωση:

   • Εγκαταστήστε τον πομπό και τον δέκτη στον τοίχο χρησιμοποιώντας βίδες M3*25.
   • Συνδέστε την τροφοδοσία και δοκιμάστε την ευθυγράμμιση του αισθητήρα.
   • Ρυθμίστε τη γωνία περιστρέφοντας τον αλουμινένιο σωλήνα, εάν είναι απαραίτητο.
   • Σφίξτε σταθερά την περιστρεφόμενη βίδα μόλις ευθυγραμμιστεί.

5. Αντικατάσταση καλύμματος και τελική δοκιμή:

   • Επανασυνδέστε τα άνω και κάτω κάλυμμα του αισθητήρα με βίδες M2*8.
   • Διενεργείται τελική δοκιμή για να εξασφαλιστεί η ορθή λειτουργία του αισθητήρα.

Βελτιώστε την Ασφάλεια στο Εργαστήριο

Βελτιώστε την ασφάλεια των βιομηχανικών σας εργασιών με το Door Sensor Photocell Light Curtain.ευέλικτες επιλογές εγκατάστασηςΗ απρόσκοπτη ενσωμάτωσή του με διάφορα συστήματα ελέγχου πόρτας και το ευρύ φάσμα εφαρμογών το καθιστούν αξιόπιστη επιλογή για την ενίσχυση της ασφάλειας σε βιομηχανικά περιβάλλοντα.Εμπιστοσύνη στην ποιότητα και τις επιδόσεις της κουρτίνας φωτός CL15-8L8 για τη βέλτιστη ασφάλεια και την ηρεμία.

Χαρακτηριστικά

• Ενσωματωμένο σε όλα τα είδη συστημάτων ελέγχου πόρτας
• Τύπος τοποθέτησης: άμεση ενσωμάτωση στην άκρη της πόρτας λόγω της απομόνωσης της πόρτας
• Περιγραφή: Αυτόματος αισθητήρας φωτεινής κουρτίνας ασφαλείας πόρτας
• Αριθμός μοντέλου: CL15-8L8 (8 δοκάρια, ύψος 150 cm)
• Τύπος: Σκηνή φωτεινής ασφάλειας
• Χρήση: πόρτες υψηλής ταχύτητας, διατομικές πόρτες, κυλιόμενες πόρτες, τηλεσκοπικές πόρτες κατακόρυφου κλεισίματος, ανελκυστήρες εμπορευμάτων
• Θεωρία: Οι κουρτίνες φωτεινής ασφαλείας διαμέσου δέσμης χρησιμοποιούνται για γρήγορες πόρτες και πόρτες κυλιόμενου μαντηλίου για την αποτροπή των κοπής (ανθρώπων ή αντικειμένων),και μπορεί να ανιχνεύει με ακρίβεια περαστικούς ανθρώπους ή αντικείμενα για να παρέχει σήματα ανοίγματος πόρτας για την αποφυγή πιθανών κινδύνων για την ασφάλεια.
• Έκδοση: NO/NC, COM
• Περιγραφή: Παραπέτασμα φωτεινής ασφάλειας
• Εργασιακό ρεύμα: < 20mA@DC12V
• Δραστηριακή τάση: DC12-24V
• Πεδίο ανίχνευσης: μέγιστο 8 μέτρα
• Υψόμετρο προστασίας: Μέγιστο 1225 mm (κατάσταση απόκρυψης), 1305 mm (κατάσταση κανονικής λειτουργίας)
• Μέθοδος εξόδου: NO/NC, COM
• Δείκτες: 8 δέκτες
• Κατάσταση LED:
  • Αποδέκτης: κόκκινο φως (αντικείμενο μπλοκαρισμένο), μπλε φως (ανεμπλοκαρισμένο), μπλε φως αναβοσβήνει (εκδότης και δέκτης δεν ευθυγραμμίζονται)
  • Μεταδότης: σταθερό μπλε φως (φυσιολογικό), λάμψη κόκκινου φωτός (η τάση είναι μικρότερη από 9V, μεγαλύτερη από 28V)
• Θερμοκρασία λειτουργίας: -20 ~ +70°C
• Επίπεδο προστασίας: IP67
• Υλικό κελύφους: κράμα αλουμινίου

Αύξησε την ασφάλεια των βιομηχανικών θυρών με τον 1500mm αισθητήρα μας, ιδανικό για πόρτες υψηλής ταχύτητας με εμβέλεια ανίχνευσης 8 μέτρων.
