30m καλωδιακή υπέρυθρη ακτίνα πύλης για την αυτόματη ασφάλεια πύλης

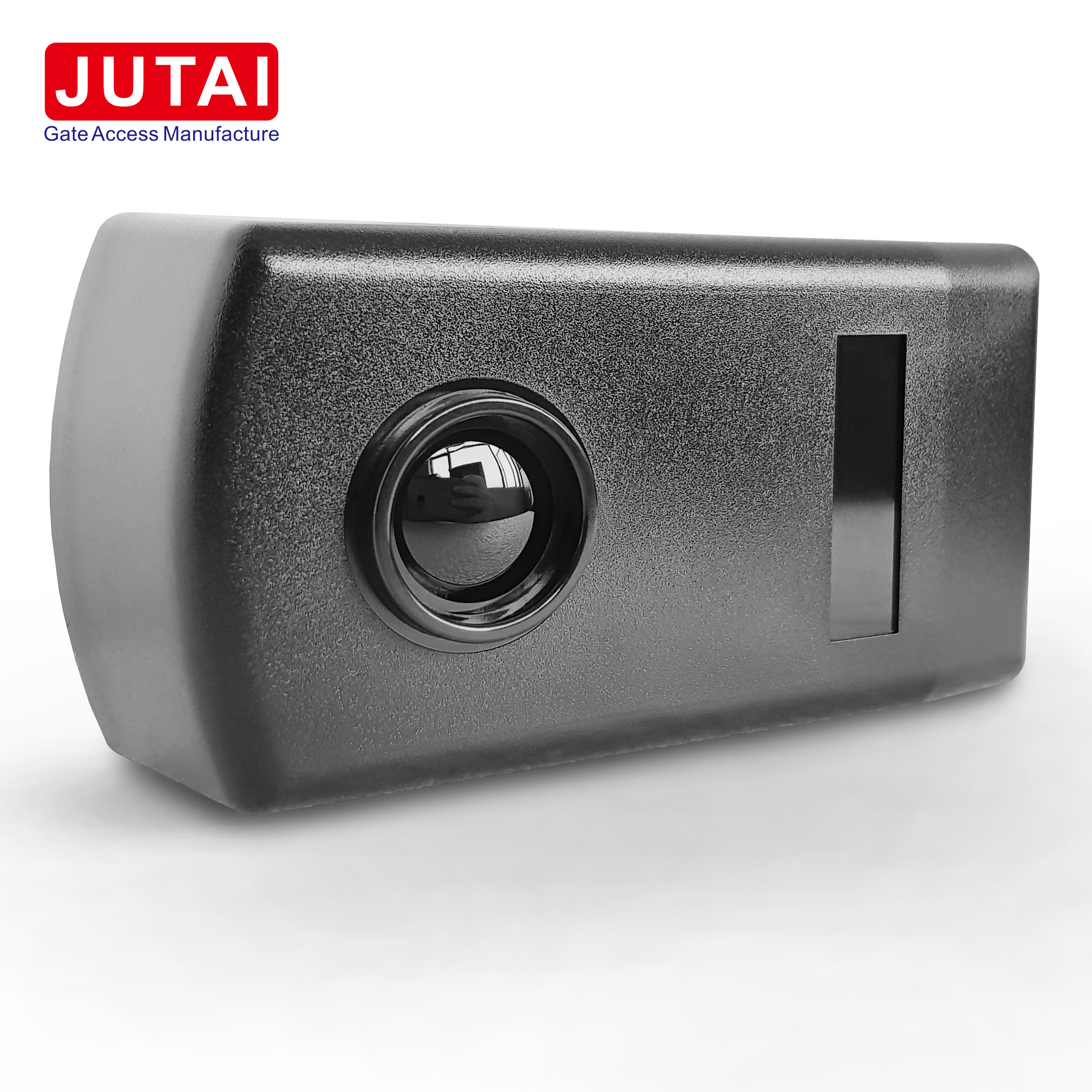

Βελτίωση της ασφάλειας και της αποτελεσματικότητας με τον αισθητήρα υπέρυθρης ακτίνας JUTAI IR-20

1Βασικά χαρακτηριστικά:

1.1 Ανίχνευση μεγάλης απόστασης: Με αξιοσημείωτη απόσταση ανίχνευσης έως και 30 μέτρα, ακόμη και σε εξωτερικό ηλιακό φως, το IR-20 εξασφαλίζει εκτεταμένη κάλυψη και αξιόπιστες δυνατότητες ανίχνευσης.

1.2 Υψηλή ευαισθησία: ικανό να ανιχνεύει με ακρίβεια ακόμη και τα μικρότερα αντικείμενα ή τις πιο λεπτές κινήσεις, το IR-20 παρέχει αυξημένη ασφάλεια και αποτελεσματικότητα.

1.3 Γρήγορος χρόνος απόκρισης: Με εξαιρετικά γρήγορους χρόνους απόκρισης, το IR-20 είναι ιδανικό για εφαρμογές που απαιτούν γρήγορη ανίχνευση, εξασφαλίζοντας ταχεία και αποτελεσματική δράση.

1.4 Υψηλή αντοχή στις παρεμβολές: Σχεδιασμένο για να αντιστέκεται στις παρεμβολές του φωτός από το περιβάλλον, όπως η ηλιακή ακτινοβολία ή τα φώτα των οχημάτων, το IR-20 εξασφαλίζει σταθερή απόδοση σε κάθε κατάσταση.

1.5 Εύκολη εγκατάσταση: Σχεδιασμένο για εύκολη εγκατάσταση και ευθυγράμμιση, το IR-20 διευκολύνει τη ρύθμιση και τη συντήρηση από τον χρήστη, ελαχιστοποιώντας τον χρόνο στάσης λειτουργίας και τον κόπο.

2Εφαρμογές:

2.1 Αυτόματες πόρτες και συστήματα ελέγχου πρόσβασης: Χρησιμοποιούνται για τον εντοπισμό προσώπων ή οχημάτων που περνάνε, ελέγχουν αυτόματα το άνοιγμα και το κλείσιμο των θυρών, εξασφαλίζοντας ομαλό έλεγχο πρόσβασης.

2.2 Συστήματα ασφαλείας: Στις εφαρμογές ασφαλείας, το IR-20 ανιχνεύει μη εξουσιοδοτημένη είσοδο, που χρησιμοποιείται συνήθως για την ασφάλεια περιμέτρου, παραθύρων και θυρών, ενισχύοντας τα συνολικά μέτρα ασφαλείας.

2.3 Βιομηχανική αυτοματοποίηση: Χρησιμοποιείται σε γραμμές παραγωγής και μεταφορικές ζώνες για την ανίχνευση θέσεων και κινήσεων αντικειμένων, τον έλεγχο λειτουργιών μηχανημάτων και τη βελτιστοποίηση βιομηχανικών διαδικασιών.

2.4 Διαχείριση στάθμευσης: Χρησιμοποιείται σε χώρους στάθμευσης για την ανίχνευση εισόδου και εξόδου οχημάτων, τον έλεγχο των πύλων φραγμών ή την παρακολούθηση της απασχόλησης χώρων στάθμευσης, εξασφαλίζοντας αποτελεσματική ροή και διαχείριση της κυκλοφορίας.

3Οδηγίες εγκατάστασης:

3.1 Πρόσβαση στο εσωτερικό: Ανοίξτε το μπροστινό πάνελ του φωτοκύτταρου για πρόσβαση στα εσωτερικά του στοιχεία.

3.2 Εισαγωγή καλωδίου και στερέωση βάσης: Εισάγετε τα καλώδια στις αντίστοιχες τρύπες τους και στερεώνετε σταθερά τη βάση στον τοίχο.

3.3 Εγκατάσταση σε τοίχο ή σε μεταλλική επιφάνεια: Διενεργούνται τρύπες και εισάγονται κατάλληλες βίδες για την τοποθέτηση σε τοίχο ή σε μεταλλική επιφάνεια.

3.4 Κάντε συνδέσεις: Συνδέστε καλώδια και τροφοδοτήστε το φωτοκύτταρο με τάση μεταξύ 12 και 24V DC/AC.

3.5 Διασφάλιση της ορθής τοποθέτησης: ευθυγραμμίστε σωστά το φωτοκύτταρο, διασφαλίζοντας ότι το κόκκινο LED παραμένει απενεργοποιημένο όταν ευθυγραμμίζεται σωστά.

3.6 Σύστημα δοκιμής: Διακόπτεται η υπέρυθρη ακτίνα για την επαλήθευση της απόκρισης του ρελέ.

3.7 Ασφαλής εμπρόσθιος πίνακας: αντικαταστήστε τον εμπρόσθιο πίνακα και ασφαλίστε τον με προετοιμασμένες βίδες για την ορθή λειτουργία του.

4. Πλεονεκτήματα και χαρακτηριστικά:

4.1 Ευέλικτη ενσωμάτωση: ενσωματώνεται απρόσκοπτα σε όλα τα συστήματα ελέγχου πόρτας, εξασφαλίζοντας συμβατότητα και ευκολία χρήσης.

4.2 Ευέλικτες επιλογές τοποθέτησης: απλοποιεί την εγκατάσταση με προσαρμόσιμες επιλογές τοποθέτησης, συμπεριλαμβανομένης της ενσωμάτωσης της άκρης της πόρτας.

4.3 Ασφάλεια των αυτόματων θυρών: παρέχει αξιόπιστα μέτρα ασφαλείας για τις αυτόματες πόρτες και πύλες, ενισχύοντας τη συνολική ασφάλεια.

4.4 Ευρύ φάσμα εφαρμογών: Κατάλληλο για διάφορους τύπους θυρών και βιομηχανικές εφαρμογές, εξασφαλίζοντας ευπροσάρμοστη χρήση.

4.5 Ακριβής ανίχνευση: Ανίχνευση ανθρώπων ή αντικειμένων που περνάνε με ακρίβεια, αποτρέποντας ατυχήματα και διασφαλίζοντας την ασφάλεια.

4.6 Αποτελεσματική λειτουργία: Προσφέρει χαμηλό ρεύμα λειτουργίας και ευπροσάρμοστες επιλογές εξόδου για αποτελεσματική και αξιόπιστη απόδοση.

4.7 Αδιάβροχη βαθμολογία IP67: Αντέχει σε σκληρά περιβάλλοντα με βαθμολογία IP67, εξασφαλίζοντας αντοχή και μακροζωία.

5Συμπέρασμα:

Συνοπτικά, ο αισθητήρας υπερύθρων IR-20 JUTAI προσφέρει απαράμιλλη ασφάλεια και αποτελεσματικότητα σε διάφορες εφαρμογές.και εύκολη διαδικασία εγκατάστασης, το IR-20 εξασφαλίζει ηρεμία και ευκολία σε διάφορα περιβάλλοντα, καθιστώντας το απαραίτητο συστατικό των σύγχρονων συστημάτων ελέγχου πρόσβασης και ασφάλειας.




Τεχνική παράμετρος

Λεπτομέρειες σύνδεσης του JUTAI IR-20

Οδηγός εγκατάστασης για φωτοκύτταρο IR-20M

1Πρόσβαση στο εσωτερικό:

1.1 Σηκώστε το μπροστινό πάνελ του φωτοκύτταρου για πρόσβαση στα εσωτερικά του στοιχεία.

2Εισαγωγή καλωδίου και στερέωση βάσης:

2.1 Τοποθετούνται τα καλώδια στις καθορισμένες θύρες του σπιτιού τους.

2.2 Εγκαταστήστε σταθερά τη βάση του φωτοκύτταρου στον τοίχο για να εξασφαλιστεί η σταθερότητα.

3. Εγκατάσταση στον τοίχο ή σε μεταλλική επιφάνεια:

3.1 Για τοποθέτηση στον τοίχο, πραγματοποιούνται τρεις τρύπες 5 ø και τοποθετούνται κατάλληλες άγκυρες βίδες.

3.2 Για την τοποθέτηση σε μεταλλικές επιφάνειες, πρέπει να πραγματοποιούνται τρεις τρύπες 3 ø για τις βίδες αυτοσυσκευής.

4Κάντε συνδέσεις:

4.1 Συνδέστε τα απαραίτητα καλώδια στο φωτοκύτταρο.

4.2 Η φωτοκύτταρα τροφοδοτείται με τάση που κυμαίνεται μεταξύ 12 και 24V DC/AC.

5- Βεβαιωθείτε για την κατάλληλη θέση:

5.1 Ελέγχεται η σωστή θέση, ευθυγράμμιση και σύνδεση του φωτοκύτταρου.

5.2 Βεβαιωθείτε ότι το κόκκινο LED του δέκτη παραμένει απενεργοποιημένο όταν έχει ρυθμιστεί σωστά.

5.3 Το κόκκινο LED ανάβει όταν διακόπτεται η υπέρυθρη ακτίνα.

6Κάλυψη με μπροστινό πάνελ:

6.1 Μόλις επαληθευθούν οι συνδέσεις, καλύπτεται το φωτοκύτταρο με το μπροστινό πάνελ.

6.2 Τοποθετήστε το σταθερά μέχρι να σταματήσει και στη συνέχεια κλείστε το σταθερά.

7Σύστημα δοκιμής:

7.1 Δοκιμάστε το σύστημα διακόπτοντας την υπέρυθρη ακτίνα πολλές φορές.

7.2 Διασφάλιση της ορθής απόκρισης του ρελέ για την επικύρωση της λειτουργικότητας.

8Ασφαλίστε το μπροστινό πάνελ:

8.1 Τέλος, τοποθετήστε το μπροστινό πάνελ στη θέση του χρησιμοποιώντας τις παρασχεθείσες βίδες.

Ακολουθώντας επιμελώς αυτές τις οδηγίες βήμα προς βήμα, μπορείτε να εξασφαλίσετε την ορθή εγκατάσταση και λειτουργία του φωτοκύτταρου IR-20M, αυξάνοντας την ασφάλεια και την αποτελεσματικότητα στην εφαρμογή σας.

Οδηγίες εγκατάστασης:

1. Προετοιμάστε τοποθεσία εγκατάστασης: Επιλέξτε κατάλληλη τοποθεσία για την εγκατάσταση του φωτοκύτταρου υπερύθρων JUTAI IR-20 20 μέτρων με καλωδίωση.Διασφάλιση ότι η περιοχή είναι απαλλαγμένη από εμπόδια και παρέχει βέλτιστη κάλυψη για ανίχνευση.

2. Θέση τοποθέτησης: τοποθετείτε το υπέρυθρο φωτοκύτταρο σε ύψος και γωνία που επιτρέπει τη μέγιστη κάλυψη και εμβέλεια ανίχνευσης.Στόχος είναι μια σταθερή και ασφαλή επιφάνεια τοποθέτησης ώστε να αποφεύγεται οποιαδήποτε κίνηση ή δυσπροσαρμογή.

3. Σύνδεση καλωδίων: Συνδέστε τα καλώδια του υπέρυθρου φωτοκύτταρου σύμφωνα με το παρεχόμενο διάγραμμα καλωδίων ή το εγχειρίδιο χρήσης.Διασφάλιση κατάλληλης μόνωσης και ασφαλούς σύνδεσης για την πρόληψη τυχόν ηλεκτρικών προβλημάτων.

4. Η παροχή ενέργειας: Παροχή σταθερής παροχής ενέργειας εντός του καθορισμένου εύρους τάσης (συνήθως 12-24V DC) στο υπέρυθρο φωτοκύτταρο. Διπλό έλεγχο της πολικότητας και της τάσης για να αποφευχθεί η βλάβη της μονάδας.

5. Προσαρμογή και δοκιμή: Μόλις εγκατασταθούν και ενεργοποιηθούν, ευθυγραμμίστε τους υπέρυθρους λαμπτήρες ώστε να διασφαλιστεί ότι είναι ο ένας απέναντι στον άλλο και ότι η απόσταση ανίχνευσης πληροί τις απαιτήσεις σας.Δοκιμάστε το φωτοκύτταρο εμποδίζοντας την υπέρυθρη ακτίνα και επαληθεύοντας την ανταπόκριση του ρελέ.

6. Τελειοποίηση: Εάν είναι απαραίτητο, τελειοποιήστε τις ρυθμίσεις ευαισθησίας και ευθυγράμμισης του υπέρυθρου φωτοκύτταρου για να βελτιστοποιήσετε την απόδοσή του και να ελαχιστοποιήσετε τους ψευδείς συναγερμούς ή τις αποτυχημένες ανίχνευσεις.

7. Ασφαλής εγκατάσταση: Μετά την επιβεβαίωση της ορθής λειτουργίας, τοποθετήστε σταθερά το υπέρυθρο φωτοκύτταρο στη θέση του χρησιμοποιώντας το προμηθευμένο υλικό τοποθέτησης.Βεβαιωθείτε ότι όλες οι συνδέσεις είναι στενές και η μονάδα προστατεύεται από περιβαλλοντικούς παράγοντες.

Ακολουθώντας προσεκτικά τις οδηγίες εγκατάστασης, μπορείτε να βιώσετε την υψηλότερη αξιοπιστία και απόδοση με το 20 μέτρα καλωδιωμένο υπέρυθρο φωτοκύτταρο JUTAI IR-20,παρέχοντας απαράμιλλη ασφάλεια και ευκολία για τις ανάγκες σας.
