Διάγνωση κατεύθυνσης υψηλής ευαισθησίας
Λεπτομέρειες
| Απαιτήσεις ισχύος | 110-240VAC (48 έως 63Hz) | Πεδίο αυτοστροφής | 20-2000 χμ. |
|---|---|---|---|
| Ευαισθησία | 16 Δρόμους Επιλέξιμοι/ Το υψηλότερο 0,010%Dl/L/Το χαμηλότερο 2,56% | Θερμοκρασία | -40 ~ +70 ℃ |
| Χρόνοι απόκρισης | Ενεργοποίηση 10-90 ms/Αποκλεισμός 10-90 ms | Προσδιορισμός | 13.6*8.6*5.2 |
| Επισημαίνω | Ανιχνευτής βρόχου 2 καναλιών υψηλής ευαισθησίας,Προσαρμόσιμο ανιχνευτή βρόχου 2 καναλιών,ανιχνευτής κυκλώματος διπλού καναλιού προσαρμόσιμος |
||
Περιγραφή προϊόντων

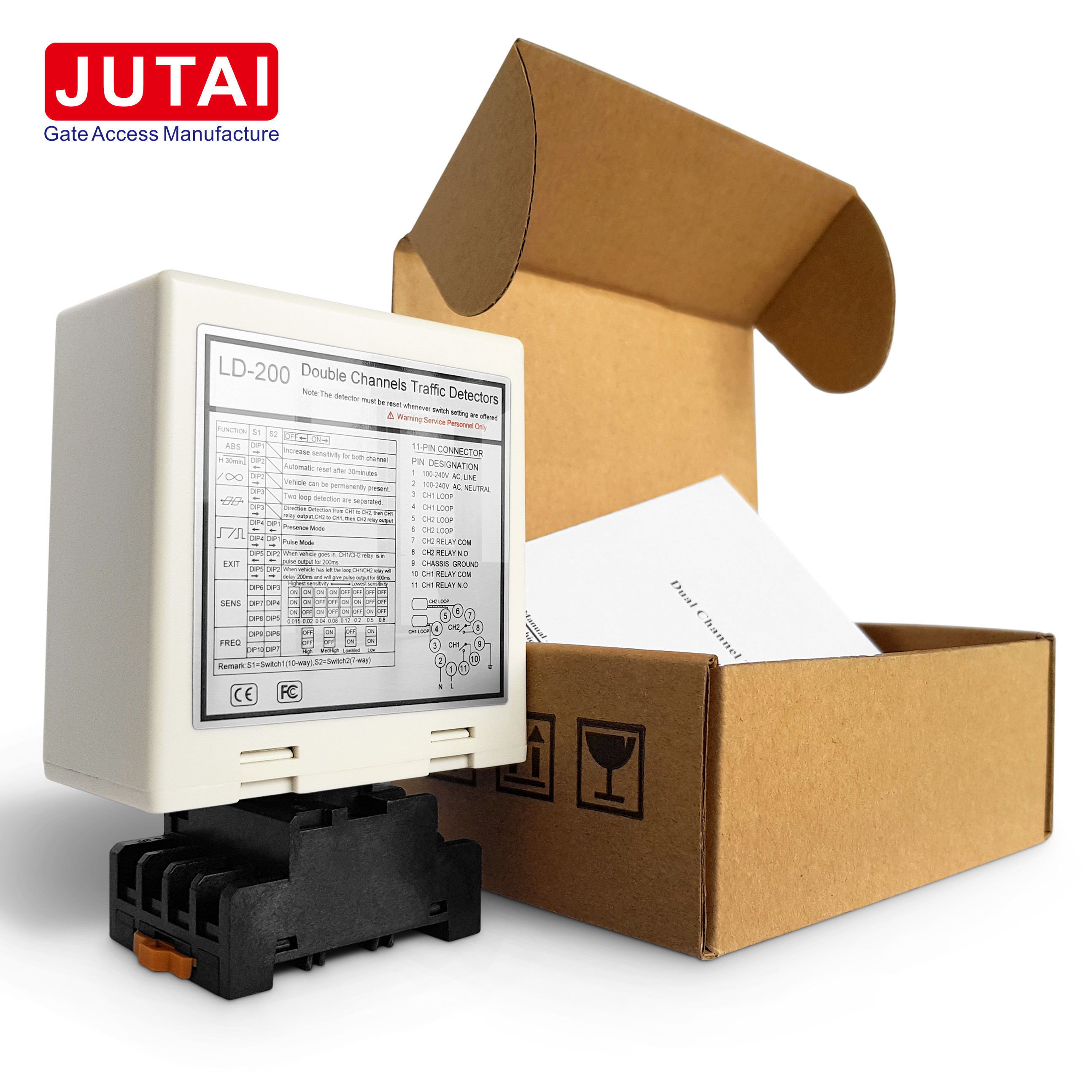

Ανιχνευτής Βρόχου 2 Καναλιών Υψηλής Ευαισθησίας Αναγνώριση Κατεύθυνσης Προσαρμόσιμος
Όνομα Προϊόντος:Προσαρμόσιμος Ανιχνευτής Βρόχου Διπλού Καναλιού για Μπάρα Αυτοκινήτων
Βασικά Πλεονεκτήματα
- Εκτεταμένο Εύρος Ανίχνευσης και Υψηλή Ευαισθησία:Ευρύ εύρος ανίχνευσης από 15 έως 2000 μH σε συνδυασμό με υψηλή ευαισθησία για ακριβή ανίχνευση οχημάτων
- Λειτουργία Αυτόματης Επαναφοράς:Αυτόνομη επαναφορά σε περίπτωση δυσλειτουργίας ενισχύει τη σταθερότητα και την αξιοπιστία του συστήματος
- Αναγνώριση Κατεύθυνσης:Αναγνωρίζει συγκεκριμένες κατευθύνσεις κίνησης οχημάτων και ενεργοποιεί την έξοδο ρελέ ανάλογα
- Ισχυρή Προστασία από Κεραυνούς:Προστασία από κεραυνούς 40000V εξασφαλίζει παρατεταμένη ανθεκτικότητα και αξιοπιστία
- Ευέλικτο Περιβάλλον Λειτουργίας:Λειτουργεί σε ευρύ φάσμα θερμοκρασιών από -40°C έως +70°C για σταθερή απόδοση σε δύσκολες συνθήκες
Βασική Λειτουργικότητα
- Ανίχνευση Οχήματος:Χρησιμοποιεί τεχνολογία επαγωγικής ανίχνευσης για ακριβή ανίχνευση οχημάτων χωρίς φυσική επαφή
- Αναγνώριση Κατεύθυνσης:Αναγνωρίζει συγκεκριμένες κατευθύνσεις κίνησης οχήματος για την ενεργοποίηση της εξόδου ρελέ
- Αυτόματη Επαναφορά:Ενσωματώνει λειτουργία αυτόματης επαναφοράς για απρόσκοπτη λειτουργία και αξιοπιστία συστήματος
- Έξοδος Ρελέ:Παρέχει σήματα εξόδου ρελέ κατά την ανίχνευση οχήματος για άνοιγμα πύλης, έλεγχο φωτεινών σηματοδοτών και καταμέτρηση οχημάτων
Εφαρμογές
- Συστήματα Διαχείρισης Κυκλοφορίας
- Αυτοματισμός Πυλών
- Χώροι Στάθμευσης
- Έλεγχος Πρόσβασης
- Έλεγχος Φωτεινών Σηματοδοτών
- Καταμέτρηση Οχημάτων
Επισκόπηση Προϊόντος
Ενδείξεις και Διακόπτες
- LED Τροφοδοσίας (ΚΟΚΚΙΝΟ):Φωτίζει για να υποδείξει "Τροφοδοσία ON"
- LED Ανίχνευσης CH1:
- Σταθερά Αναμμένο: Ανίχνευση οχήματος
- Αργή Αναβοσβήνει: Βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες
- Γρήγορη Αναβοσβήνει: Ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες
- LED Ανίχνευσης CH2:
- Σταθερά Αναμμένο: Ανίχνευση οχήματος
- Αργή Αναβοσβήνει: Βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες
- Γρήγορη Αναβοσβήνει: Ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες
Επιλογή Ευαισθησίας
Η ρύθμιση ευαισθησίας και συχνότητας διευκολύνεται μέσω ρυθμίσεων διακοπτών DIP 7 καναλιών και 10 καναλιών:
- 8 διαφορετικές ρυθμίσεις ευαισθησίας διαθέσιμες μέσω διαμόρφωσης διακοπτών DIP
- Οι διακόπτες DIP 6, 7 και 8 ελέγχουν την ευαισθησία CH1 (0,8 έως 0,015)
- Οι διακόπτες DIP 3, 4 και 5 ελέγχουν την ευαισθησία CH2 (0,8 έως 0,015)
Διαμόρφωση Διακοπτών
Διακόπτης 1 (S1) - Επιλογή Λειτουργίας Βρόχου Καναλιού 1:
- DIP 1 & DIP 2: Ειδική Αύξηση Ευαισθησίας Για Τροχόσπιτο (Και τα Δύο Κανάλια)
- D3, D4, D5 και Διακόπτης 2 D1, D2: Ειδικές Λειτουργίες (Λειτουργία 1, 2, 3 Αναγνώριση Κατεύθυνσης. Λειτουργία 4, 5, 6 Κανονική λειτουργία)
- D6 & D7 & D8 και Διακόπτης 2 D3 & D4 & D5: Επιλογή Ευαισθησίας CH1 και CH2 (Οκτώ Επίπεδα)
- D9 & D10 και Διακόπτης 2 D6, D7: Επιλογή Συχνότητας (20 K έως 100 KHz)
Σημείωση Κουμπιού Επαναφοράς:Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.
Οδηγίες Εγκατάστασης
- Το μέγεθος κοπής πηνίου πρέπει να είναι ορθογώνιο: μήκος 1,0 έως 2,0 μέτρα, πλάτος 0,8 έως 1,2 μέτρα
- Αποφύγετε τις ορθές γωνίες στις γωνίες όσο το δυνατόν περισσότερο
- Χρησιμοποιήστε σιδηρομαγνητικά καλώδια για την επαγωγική πηνίο, συνολικού μήκους έως 500 μέτρα
- Διατηρήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση κατά την εγκατάσταση
Ενσωμάτωση Συστήματος
Η σειρά ανιχνευτών βρόχου οχημάτων διπλού καναλιού JUTAI LD200/202, εξοπλισμένη με λειτουργία αναγνώρισης κατεύθυνσης, είναι ιδανική για σενάρια εισόδου και εξόδου ενός καναλιού όταν ενσωματώνεται με:
- Ελεγκτής μίας πύλης JUTAI (Μοντέλο: AC-11)
- Μπάρα πύλης JUTAI (Μοντέλο: BR-110)
- Αναγνώστης RFID μεγάλης εμβέλειας JUTAI (Μοντέλο: PUHF-9)
- Πηνία βρόχου ανθεκτικά σε υψηλές θερμοκρασίες (Μοντέλο: JTHT-11)
Αρχή Λειτουργίας
Διαδικασία Εισόδου
- Το αυτοκίνητο εισέρχεται στην κοινότητα/πάρκινγκ, πατώντας ταυτόχρονα δύο πηνία βρόχου
- Το LD-200/202 ενεργοποιεί τον αναγνώστη UHF στην είσοδο
- Ο αναγνώστης UHF διαβάζει το αναγνωριστικό κάρτας και το στέλνει στον ελεγκτή μέσω εξόδου Wiegand
- Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει σήμα ρελέ για να ανοίξει την μπάρα πύλης
- Το αυτοκίνητο εισέρχεται, ο βραχίονας της μπάρας κατεβαίνει αυτόματα
- Το LD-100/102 παρέχει λειτουργία ασφάλειας και προστασίας από χτυπήματα
Διαδικασία Εξόδου
- Το αυτοκίνητο εξέρχεται από την κοινότητα/πάρκινγκ, περνώντας από τον εσωτερικό αναγνώστη UHF
- Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF για να διαβάσει την κάρτα και να στείλει το αναγνωριστικό στον ελεγκτή
- Ο ελεγκτής επαληθεύει την εγκυρότητα του αναγνωριστικού και εξάγει σήμα ρελέ για να ανοίξει την μπάρα πύλης
- Το αυτοκίνητο εξέρχεται, ο βραχίονας της μπάρας κατεβαίνει αυτόματα
- Το LD-100/102 παρέχει λειτουργία ασφάλειας και προστασίας από χτυπήματα
Αναγνώριση Κατεύθυνσης
Η Λειτουργία Αναγνώρισης Κατεύθυνσης διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί ξανά το σήμα όταν το αυτοκίνητο περνά από άλλο αναγνώστη UHF, καταγράφοντας μόνο εγγραφές εισόδου ή εξόδου στο σύστημα.
Λειτουργία Ανεξάρτητης Λειτουργίας
Ο Ανιχνευτής Βρόχου Διπλού Καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές βρόχου ενός καναλιού, κατάλληλος για τυπικά πάρκινγκ ενός εισόδου και μιας εξόδου.
Αυτή η διαμόρφωση παρέχει οφέλη εξοικονόμησης κόστους μειώνοντας το κόστος υλικού που σχετίζεται με τη χρήση ξεχωριστών ανιχνευτών για κάθε λειτουργία.
