Δύο κανάλια LD-202 αισθητήρας βρόχων 12-24VADC αναγνώριση κατεύθυνσης για μονοδιάδρομο

Δύο κανάλια LD-202 αισθητήρας βρόχου 12-24VADC αναγνώριση κατεύθυνσης για μονοδιάδρομο

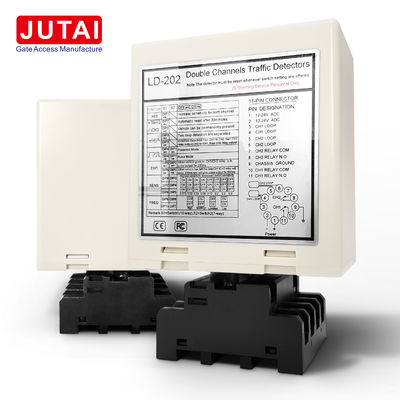

Ονομασία του προϊόντος:JUTAI LD-202 Δύο κανάλια ανιχνευτής βρόχων 12-24VADC 15~2000μH για το άνοιγμα και την ασφάλεια της πύλης φραγμού

Πλεονεκτήματα

1. Μεγάλη περιοχή ανίχνευσης και υψηλή ευαισθησία: Ο αισθητήρας LD-202 προσφέρει ευρεία περιοχή ανίχνευσης από 15 έως 2000μH σε συνδυασμό με εξαιρετική ευαισθησία,διασφάλιση της ακριβούς ανίχνευσης διαφόρων οχημάτων για αξιόπιστη απόδοση.

2. Λειτουργία αυτόματης επαναφοράς: με τη λειτουργία αυτόματης επαναφοράς, ο αισθητήρας LD-202 επαναφέρει αυτόματα σε περίπτωση δυσλειτουργίας,βελτίωση της σταθερότητας και της αξιοπιστίας του συστήματος χωρίς την ανάγκη χειροκίνητης παρέμβασης.

3. Ικανότητα αναγνώρισης κατεύθυνσης: διαθέτοντας προηγμένη αναγνώριση κατεύθυνσης, ο αισθητήρας LD-202 προσδιορίζει με ακρίβεια συγκεκριμένες κατευθύνσεις κίνησης του οχήματος για την ενεργοποίηση της εξόδου του ρελέ,διασφάλιση ακριβούς ελέγχου των εργασιών της πύλης.

4. Προστασία από κεραυνό 40000V: Εφοδιασμένο με ισχυρή προστασία από κεραυνό 40000V, ο αισθητήρας LD-202 προστατεύεται αποτελεσματικά από ζημιές από κεραυνό,διασφάλιση παρατεταμένης αντοχής και αξιοπιστίας.

5. Ευρύ εύρος περιβάλλοντος λειτουργίας: Σχεδιασμένος για ευέλικτες εφαρμογές, ο αισθητήρας LD-202 λειτουργεί σε ευρύ εύρος θερμοκρασιών από -40 °C έως +70 °C,διασφάλιση σταθερής απόδοσης ακόμη και σε δύσκολες καιρικές συνθήκες.

Λειτουργικότητα:

1. Ανίχνευση οχημάτων: Χρησιμοποιώντας την τεχνολογία επαγωγικής ανίχνευσης, ο αισθητήρας LD-202 ανιχνεύει με ακρίβεια οχήματα χωρίς φυσική επαφή,που βασίζεται σε αλλαγές στην επαγωγικότητα εντός των βρόχων που προκαλούνται από τη μεταλλική μάζα του οχήματος.

2. Αναγνώριση κατεύθυνσης: Οι προηγμένες δυνατότητες αναγνώρισης κατεύθυνσης επιτρέπουν στον αισθητήρα LD-202 να εντοπίζει συγκεκριμένες κατευθύνσεις κίνησης του οχήματος, διευκολύνοντας τον ακριβή έλεγχο των λειτουργιών της πύλης.

3. Αυτόματη επαναφορά: Ο αισθητήρας LD-202 ενσωματώνει λειτουργία αυτόματης επαναφοράς, εξασφαλίζοντας την απρόσκοπτη λειτουργία και την αξιοπιστία του συστήματος με την αυτόματη επαναφορά σε περίπτωση δυσλειτουργίας.

4. Έκδοση ρελέα: Παρέχοντας σήματα έκδοσης ρελέα κατά την ανίχνευση οχήματος, ο αισθητήρας LD-202 επιτρέπει διάφορες ενέργειες, όπως το άνοιγμα πύλης, τον έλεγχο των φανάρων και την καταμέτρηση οχημάτων.

Εφαρμογές:

1. Συστήματα διαχείρισης κυκλοφορίας: Εφαρμόζονται σε συστήματα ελέγχου κυκλοφορίας για την ανίχνευση οχημάτων σε διασταυρώσεις, σταθμούς διοδίων και εισόδους/εξόδους στάθμευσης, διευκολύνοντας την αποτελεσματική διαχείριση της ροής της κυκλοφορίας.

2. Αυτοματοποίηση πύλης: Ενσωματώθηκε σε συστήματα ελέγχου πύλης για αυτόματο άνοιγμα και κλείσιμο των πύλων σε οικιστικά, εμπορικά και βιομηχανικά περιβάλλοντα, ενισχύοντας την ασφάλεια και την ευκολία.

3. Ιδρύματα στάθμευσης: Χρησιμοποιούνται σε χώρους στάθμευσης και γκαράζ για τη διαχείριση εισόδου και εξόδου οχημάτων, την παρακολούθηση της κατοχής του χώρου στάθμευσης και την επιβολή των κανόνων στάθμευσης, βελτιστοποιώντας τη χρήση χώρου στάθμευσης.

4. Έλεγχος πρόσβασης: Χρησιμοποιείται σε συστήματα ελέγχου πρόσβασης για να επιτρέψει την είσοδο οχημάτων σε ασφαλείς τοποθεσίες, όπως κλειστές κοινότητες, βιομηχανικές εγκαταστάσεις και στρατιωτικές εγκαταστάσεις.διασφάλιση ελεγχόμενης πρόσβασης και ασφάλειας.

5. Έλεγχος φώτων κυκλοφορίας: Χρησιμοποιείται για την ενεργοποίηση αλλαγών φώτων κυκλοφορίας με βάση την παρουσία και την κατεύθυνση του οχήματος, βελτιστοποιώντας τη ροή της κυκλοφορίας και ελαχιστοποιώντας την συμφόρηση στις διασταυρώσεις και τους δρόμους.

6. Μέτρηση οχημάτων: Εφαρμόζεται σε εφαρμογές μέτρησης οχημάτων για μελέτες κυκλοφορίας, παρακολούθηση της πληρότητας στάθμευσης και ανάλυση κυκλοφορίας λιανικής,παρέχοντας πολύτιμες πληροφορίες για τη διαχείριση της κυκλοφορίας και τις επιχειρηματικές λειτουργίες.

Συνδέσεις

Ενδείξεις και διακόπτης
Δυναμικό LED: Κόκκινο Δυναμικό LED υποδεικνύει "Δυναμικό ON"
Ηλεκτρονικό φως ανίχνευσης CH1: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.
Ηλεκτρικό φως ανίχνευσης CH2: συνεχώς αναμμένο: Δείχνει ανίχνευση οχήματος.
Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.
Επιλογή ευαισθησίας
Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με ρυθμιστικό διακόπτη 7 μορφών και διακόπτη 10 μορφών.
Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις, αλλάζοντας τη ρύθμιση του διακόπτη διακόπτη σε διαφορετικές λειτουργίες, όπως στις παρακάτω πίνακες ρύθμισης του διακόπτη διακόπτη.8 είναι η λιγότερο ευαίσθητη και 0Το.015 είναι το πιο ευαίσθητο.
Εναλλακτικός διακόπτης 3, 4 και 5 για την επιλογή της ευαισθησίας του CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.


3. Διακόπτης 1=S1: Διαλογή λειτουργίας βρόχου καναλιού 1 (10 τρόποι διακόπτης βρόχου)
(1) ((Σύνδεσμος 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για το ένα και για το άλλο ρυμουλκούμενο (και για τα δύο κανάλια).

(2)(Σύνδεσμος 1=S1) D3, D4, D5 και (Σύνδεσμος 2=S2) D1, D2 Ειδικές λειτουργίες ρύθμισης (Μόδος1, 2, 3 Αναγνώριση κατεύθυνσης.

(3)(Σύνδεσμοι 1=S1) D6 & D7 & D8 και (Σύνδεσμοι 2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2 (Εκλογές οκτώ επιπέδων).

(4)(Συνδέτης 1=S1) D9 & D10 και (Συνδέτης2=S2) D6, D7 Δυνατότητα ρύθμισης συχνότητας (20 K έως 100 KHz).

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση


Η αρχή λειτουργίας είναι η ακόλουθη:

1. Διαδικασία εισαγωγής:

   • Κατά την είσοδο του οχήματος στην κοινότητα ή στο χώρο στάθμευσης, λαμβάνει χώρα ταυτόχρονη ενεργοποίηση των δύο κυλίνδρων.
   • Ο ανιχνευτής διπλού καναλιού JUTAI (LD-202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
   • Μετά την ανάγνωση του αναγνωριστικού κάρτας, ο αναγνώστης UHF μεταδίδει το αναγνωριστικό στον ελεγκτή (AC-11) μέσω της εξόδου Wiegand.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και εκπέμπει ένα σήμα μεταβίβασης για να ανοίξει το φράγμα της πύλης.
   • Μόλις το όχημα εισέλθει στην κοινότητα ή στο χώρο στάθμευσης, ο βραχίονας φραγμού κατεβαίνει αυτόματα.
   • Η λειτουργία ασφάλειας και κατά της κατάρρευσης διευκολύνεται από τον ανιχνευτή κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102).

2. Διαδικασία εξόδου:

   • Καθώς το όχημα βγαίνει από την κοινότητα ή το χώρο στάθμευσης και περνά τον εσωτερικό αναγνώστη UHF, το LD-202 ενεργοποιεί τον αναγνώστη UHF.
   • Ο αναγνώστης διαβάζει την κάρτα και στέλνει την ταυτότητα στον ελεγκτή.
   • Μετά την επικύρωση της ταυτότητας, ο ελεγκτής εκπέμπει ένα σήμα μεταβίβασης για να ανοίξει το φράγμα της πύλης.
   • Μετά την έξοδο του οχήματος από την κοινότητα ή το χώρο στάθμευσης, ο βραχίονας φραγμού μειώνεται αυτόματα.
   • Η λειτουργία ασφάλειας και κατά της κατάρρευσης διευκολύνεται από τον ανιχνευτή κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102).

Και στα δύο σενάρια, η λειτουργία αναγνώρισης κατεύθυνσης του LD-202 εξασφαλίζει ακριβή και αποτελεσματική λειτουργία.

Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-202 μπορεί να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού, προσφέροντας ευελιξία και οικονομική απόδοση.Αυτή η διαμόρφωση είναι ιδανική για τυπικά χώρους στάθμευσης με ένα εισόδου και ένα εξόδου, όπου εγκαθίστανται ένα ενιαίο φράγμα και ένας αναγνώστης μεγάλου βεληνεκούς τόσο στην είσοδο όσο και στην έξοδο.ενώ η άλλη τροχιά βρόχου χρησιμοποιείται για την λειτουργία αντισπάσματος του φραγμούΗ ενεργοποίηση της λειτουργίας ανεξάρτητης λειτουργίας του LD-202 εξορθολογίζει τις λειτουργίες και μειώνει το κόστος του υλικού, καθιστώντας το μια πρακτική επιλογή για διάφορες εφαρμογές.
