Ανιχνευτής κυκλοφορίας οχημάτων διπλού καναλιού

Διπλό κανάλι 12-24VACDC ανιχνευτής κυκλοφορίας οχημάτων για την αντεπιταχτική σκανδάλη της πύλης φραγμού

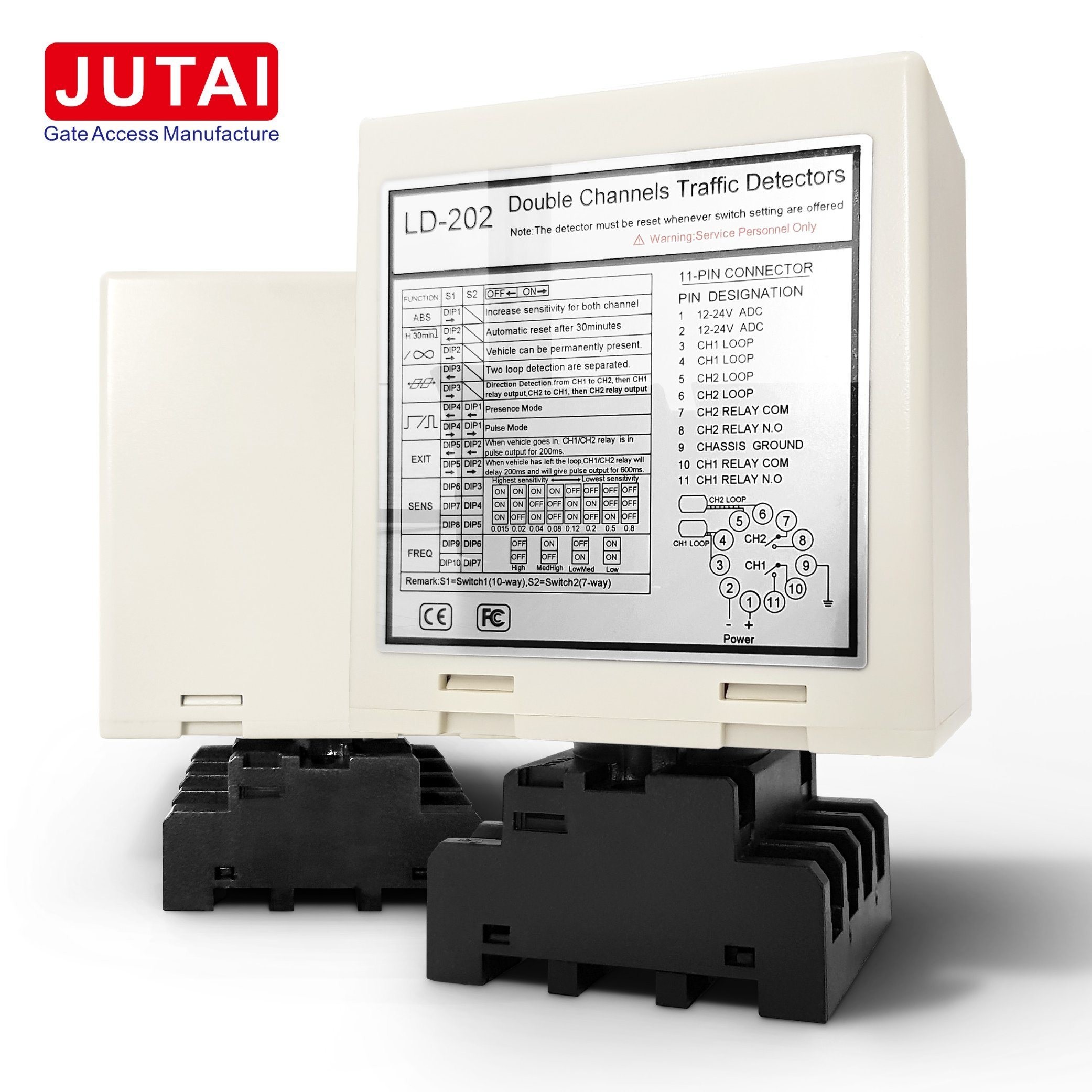

Ανιχνευτής διπλού καναλιού κυκλώματος JUTAI LD-202: Επιχειρήσεις ανύψωσης της πύλης φραγμού

Επισκόπηση: Ανυψώστε τις λειτουργίες των φραγμών με τον JUTAI LD-202 Advanced Dual Channel Loop Detector, σχεδιασμένο για να παρέχει απαράμιλλη ακρίβεια στην ανίχνευση οχημάτων.Αυτός ο εξελιγμένος αισθητήρας εξασφαλίζει απρόσκοπτη λειτουργία και αξιοπιστία σε διάφορες εφαρμογές, χάρη στην εκτεταμένη εμβέλεια ανίχνευσης, την υψηλή ευαισθησία και τα έξυπνα χαρακτηριστικά.

Διακριτικά χαρακτηριστικά:

1. Βελτιωμένη περιοχή ανίχνευσης και ευαισθησία: Ο αισθητήρας LD-202 προσφέρει εκτεταμένη περιοχή ανίχνευσης από 15 έως 2000μH και εξαιρετική ευαισθησία,διασφάλιση της ακριβούς ανίχνευσης διαφόρων οχημάτων για συνεπή απόδοση.

2. Η λειτουργία έξυπνης αυτόματης επαναφοράς: εξοπλισμένη με λειτουργία αυτόματης επαναφοράς, ο αισθητήρας LD-202 επαναλαμβάνεται γρήγορα σε περίπτωση δυσλειτουργίας,ενίσχυση της σταθερότητας και της αξιοπιστίας του συστήματος χωρίς χειροκίνητη παρέμβαση.

3. Προηγμένη αναγνώριση κατεύθυνσης: Με τις προηγμένες δυνατότητες αναγνώρισης κατεύθυνσης, ο αισθητήρας LD-202 προσδιορίζει με ακρίβεια τις κατευθύνσεις κίνησης του οχήματος,που επιτρέπει τον ακριβή έλεγχο των λειτουργιών της πύλης για βελτιστοποιημένη απόδοση.

4. Ασφαλής προστασία από κεραυνό: Με ισχυρή προστασία από κεραυνό έως 40000V, ο αισθητήρας LD-202 εξασφαλίζει εξαιρετική αντοχή και αξιοπιστία,Προστασία από κεραυνές για παρατεταμένη μακροζωία.

5. Ευρύ εύρος περιβάλλοντος λειτουργίας: Σχεδιασμένος για να ευδοκιμεί σε ποικίλα περιβάλλοντα, ο αισθητήρας LD-202 λειτουργεί άψογα σε ένα ευρύ εύρος θερμοκρασιών από -40 °C έως +70 °C,διασφάλιση σταθερής απόδοσης ακόμη και σε δύσκολες καιρικές συνθήκες.

Λειτουργική λειτουργία:

1. Αποτελεσματική ανίχνευση οχημάτων: Χρησιμοποιώντας προηγμένη τεχνολογία επαγωγικής ανίχνευσης, ο αισθητήρας LD-202 ανιχνεύει με ακρίβεια οχήματα χωρίς φυσική επαφή,που βασίζεται σε αλλαγές στην επαγωγικότητα εντός των βρόχων που προκαλούνται από τη μεταλλική μάζα του οχήματος.

2. Εναλλακτικά, τα συστήματα που χρησιμοποιούνται για την ανίχνευση της οδικής κίνησης είναι τα εξής:διευκόλυνση βελτιστοποιημένων λειτουργιών πύλης.

3. Συνεχή αυτόματη επαναφορά: διαθέτοντας λειτουργία αυτόματης επαναφοράς, ο αισθητήρας LD-202 εξασφαλίζει συνεχή λειτουργία και αξιοπιστία του συστήματος επαναφέροντας αυτόματα σε περίπτωση δυσλειτουργίας.

4. Αξιόπιστη έξοδος αναμετάδοσης: Παρέχοντας αξιόπιστα σήματα εξόδου αναμετάδοσης κατά την ανίχνευση οχήματος, ο αισθητήρας LD-202 επιτρέπει διάφορες ενέργειες όπως το άνοιγμα πύλης, τον έλεγχο φανάρι,και καταμέτρηση οχημάτων για βελτιωμένη λειτουργική απόδοση.

Πολυδιάστατες εφαρμογές:

1. Συστήματα διαχείρισης κυκλοφορίας: Εφαρμόζονται σε συστήματα ελέγχου κυκλοφορίας για την ανίχνευση οχημάτων σε διασταυρώσεις, σταθμούς διοδίων και εισόδους/εξόδους στάθμευσης, βελτιστοποιώντας τη διαχείριση της ροής κυκλοφορίας.

2. Αυτοματοποίηση πύλης: Ενσωματώθηκε σε συστήματα ελέγχου πύλης για αυτόματο άνοιγμα και κλείσιμο των πύλων σε οικιστικά, εμπορικά και βιομηχανικά περιβάλλοντα, ενισχύοντας την ασφάλεια και την ευκολία.

3. Διαχείριση εγκαταστάσεων στάθμευσης: Χρησιμοποιείται σε χώρους στάθμευσης και γκαράζ για τη διαχείριση εισόδου και εξόδου οχημάτων, την παρακολούθηση της απασχόλησης των χώρων στάθμευσης και την επιβολή των κανονισμών στάθμευσης για την αποτελεσματική χρήση του χώρου.

4. Συστήματα ελέγχου πρόσβασης: Χρησιμοποιούνται σε συστήματα ελέγχου πρόσβασης για να επιτρέπουν την είσοδο οχημάτων σε ασφαλείς τοποθεσίες, όπως κλειστές κοινότητες, βιομηχανικές εγκαταστάσεις και στρατιωτικές εγκαταστάσεις.διασφάλιση ελεγχόμενης πρόσβασης και ασφάλειας.

5. Βελτιστοποίηση των προβολέων: Χρησιμοποιείται για την ενεργοποίηση αλλαγών των προβολέων με βάση την παρουσία και την κατεύθυνση του οχήματος, ελαχιστοποιώντας την συμφόρηση και βελτιστοποιώντας τη ροή της κυκλοφορίας στις διασταυρώσεις και τους δρόμους.

6. Εφαρμογές καταμέτρησης οχημάτων: Εφαρμόζεται σε εφαρμογές καταμέτρησης οχημάτων για μελέτες κυκλοφορίας, παρακολούθηση της πληρότητας στάθμευσης και ανάλυση κυκλοφορίας λιανικής,παρέχοντας πολύτιμες πληροφορίες για τη διαχείριση της κυκλοφορίας και τις επιχειρηματικές λειτουργίες.

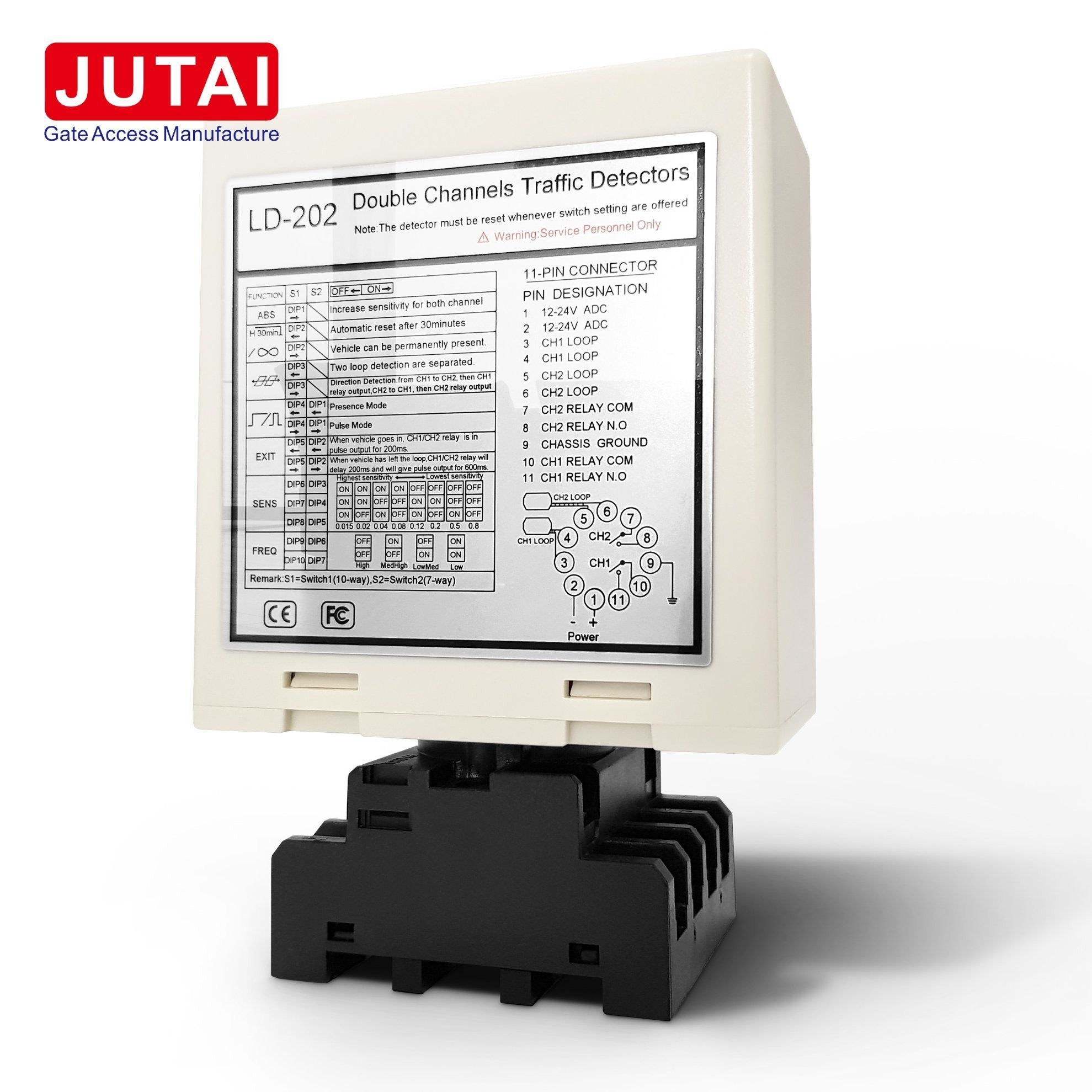

Συνδέσεις

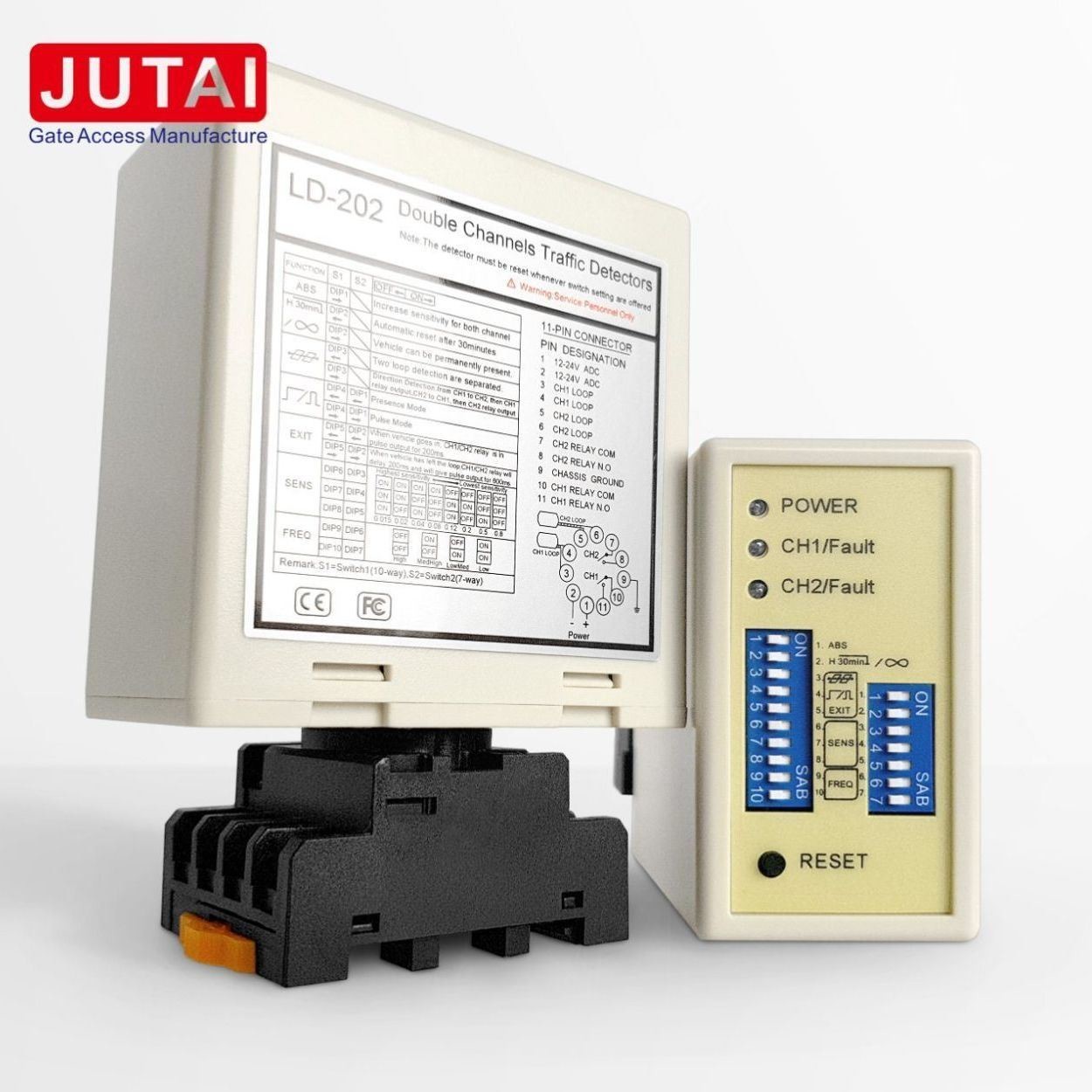

Δείκτες και διακόπτες

Δυναμικό LED (ΚΡΙΤΙΝΟ): Το κόκκινο Δυναμικό LED χρησιμεύει ως σαφής ένδειξη ότι η συσκευή είναι ενεργοποιημένη, παρέχοντας στους χρήστες οπτική επιβεβαίωση της λειτουργικής της κατάστασης.

Ηλεκτρονικό φωτεινό ρεύμα CH1:

• Συνεχώς ενεργοποιημένο: Δείχνει επιτυχή ανίχνευση οχήματος στο κανάλι 1.
• Σβήνει αργά: Προειδοποιεί τους χρήστες για πιθανά προβλήματα, όπως βραχυκύκλωμα στον βρόχο ή ανεπαρκείς στροφές μετά την εγκατάσταση του βρόχου.
• Γρήγορο αναβοσβήνωση: Δείχνει ανοιχτό κύκλωμα στο βρόχο ή υπερβολικές στροφές μετά την εγκατάσταση του βρόχου, γεγονός που προκαλεί περαιτέρω επιθεώρηση.

Ηλεκτρονικό φως ανίχνευσης CH2:

• Συνεχώς ενεργοποιημένο: σήματα ανίχνευσης οχήματος στο κανάλι 2.
• Σβήνει αργά: Προτείνει πιθανά προβλήματα όπως βραχυκύκλωμα στον βρόχο ή ανεπαρκείς στροφές μετά την εγκατάσταση βρόχου, ζητώντας από τους χρήστες να επαληθεύσουν την ακεραιότητα της εγκατάστασης.
• Ταχεία αναβοσβήνωση: Δείχνει ένα ανοιχτό κύκλωμα στον βρόχο ή υπερβολικές στροφές μετά την εγκατάσταση του βρόχου, που απαιτούν διορθωτικές ενέργειες για τη βέλτιστη λειτουργικότητα.

Επιλογή ευαισθησίας: Η λεπτή ρύθμιση της ευαισθησίας και της συχνότητας του βρόχου διευκολύνεται μέσω συνδυασμού ρυθμίσεων διακόπτη 7 και 10 οδών.Οι χρήστες μπορούν να προσαρμόσουν τις ρυθμίσεις ευαισθησίας στις ειδικές τους απαιτήσεις προσαρμόζοντας τις διαμορφώσεις του διακόπτηΟι διακόπτες 6, 7 και 8 επιτρέπουν τον έλεγχο της επιλογής ευαισθησίας για το κανάλι 1, προσφέροντας επιλογές που κυμαίνονται από 0,8 (ελάχιστη ευαισθησία) έως 0.015 (πιο ευαίσθητο)Ομοίως, οι διακόπτες βύθισης 3, 4 και 5 διέπουν την επιλογή ευαισθησίας για το κανάλι 2, παρέχοντας στους χρήστες ένα φάσμα επιλογών ευαισθησίας, που εκτείνεται επίσης από 0,8 (λιγότερο ευαίσθητο) έως 0.015 (πιο ευαίσθητο).

3. Διακόπτης 1=S1: Διαλογή λειτουργίας βρόχου καναλιού 1 (10 τρόποι διακόπτης βρόχου)
(1) ((Σύνδεσμος 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για το ένα και για το άλλο ρυμουλκούμενο (και για τα δύο κανάλια).

(2)(Σύνδεσμος 1=S1) D3, D4, D5 και (Σύνδεσμος 2=S2) D1, D2 Ειδικές λειτουργίες ρύθμισης (Μόδος1, 2, 3 Αναγνώριση κατεύθυνσης.

(3)(Σύνδεσμοι 1=S1) D6 & D7 & D8 και (Σύνδεσμοι 2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2 (Εκλογές οκτώ επιπέδων).

(4)(Συνδέτης 1=S1) D9 & D10 και (Συνδέτης2=S2) D6, D7 Δυνατότητα ρύθμισης συχνότητας (20 K έως 100 KHz).

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

Η αρχή λειτουργίας είναι η ακόλουθη:

1. Διαδικασία εισαγωγής:

   • Κατά την είσοδο του οχήματος στην κοινότητα ή στο χώρο στάθμευσης, λαμβάνει χώρα ταυτόχρονη ενεργοποίηση των δύο κυλίνδρων.
   • Ο ανιχνευτής διπλού καναλιού JUTAI (LD-202) ενεργοποιεί τον αναγνώστη UHF που βρίσκεται στην είσοδο.
   • Μετά την ανάγνωση του αναγνωριστικού κάρτας, ο αναγνώστης UHF μεταδίδει το αναγνωριστικό στον ελεγκτή (AC-11) μέσω της εξόδου Wiegand.
   • Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και εκπέμπει ένα σήμα μεταβίβασης για να ανοίξει το φράγμα της πύλης.
   • Μόλις το όχημα εισέλθει στην κοινότητα ή στο χώρο στάθμευσης, ο βραχίονας φραγμού κατεβαίνει αυτόματα.
   • Η λειτουργία ασφάλειας και κατά της κατάρρευσης διευκολύνεται από τον ανιχνευτή κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102).

2. Διαδικασία εξόδου:

   • Καθώς το όχημα βγαίνει από την κοινότητα ή το χώρο στάθμευσης και περνά τον εσωτερικό αναγνώστη UHF, το LD-202 ενεργοποιεί τον αναγνώστη UHF.
   • Ο αναγνώστης διαβάζει την κάρτα και στέλνει την ταυτότητα στον ελεγκτή.
   • Μετά την επικύρωση της ταυτότητας, ο ελεγκτής εκπέμπει ένα σήμα μεταβίβασης για να ανοίξει το φράγμα της πύλης.
   • Μετά την έξοδο του οχήματος από την κοινότητα ή το χώρο στάθμευσης, ο βραχίονας φραγμού μειώνεται αυτόματα.
   • Η λειτουργία ασφάλειας και κατά της κατάρρευσης διευκολύνεται από τον ανιχνευτή κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102).

Και στα δύο σενάρια, η λειτουργία αναγνώρισης κατεύθυνσης του LD-202 εξασφαλίζει ακριβή και αποτελεσματική λειτουργία.

Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-202 μπορεί να λειτουργήσει ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού, προσφέροντας ευελιξία και οικονομική απόδοση.Αυτή η διαμόρφωση είναι ιδανική για τυπικά χώρους στάθμευσης με ένα εισόδου και ένα εξόδου, όπου εγκαθίστανται ένα ενιαίο φράγμα και ένας αναγνώστης μεγάλου βεληνεκούς τόσο στην είσοδο όσο και στην έξοδο.ενώ η άλλη τροχιά βρόχου χρησιμοποιείται για την λειτουργία αντισπάσματος του φραγμούΗ ενεργοποίηση της λειτουργίας ανεξάρτητης λειτουργίας του LD-202 εξορθολογίζει τις λειτουργίες και μειώνει το κόστος του υλικού, καθιστώντας το μια πρακτική επιλογή για διάφορες εφαρμογές.
