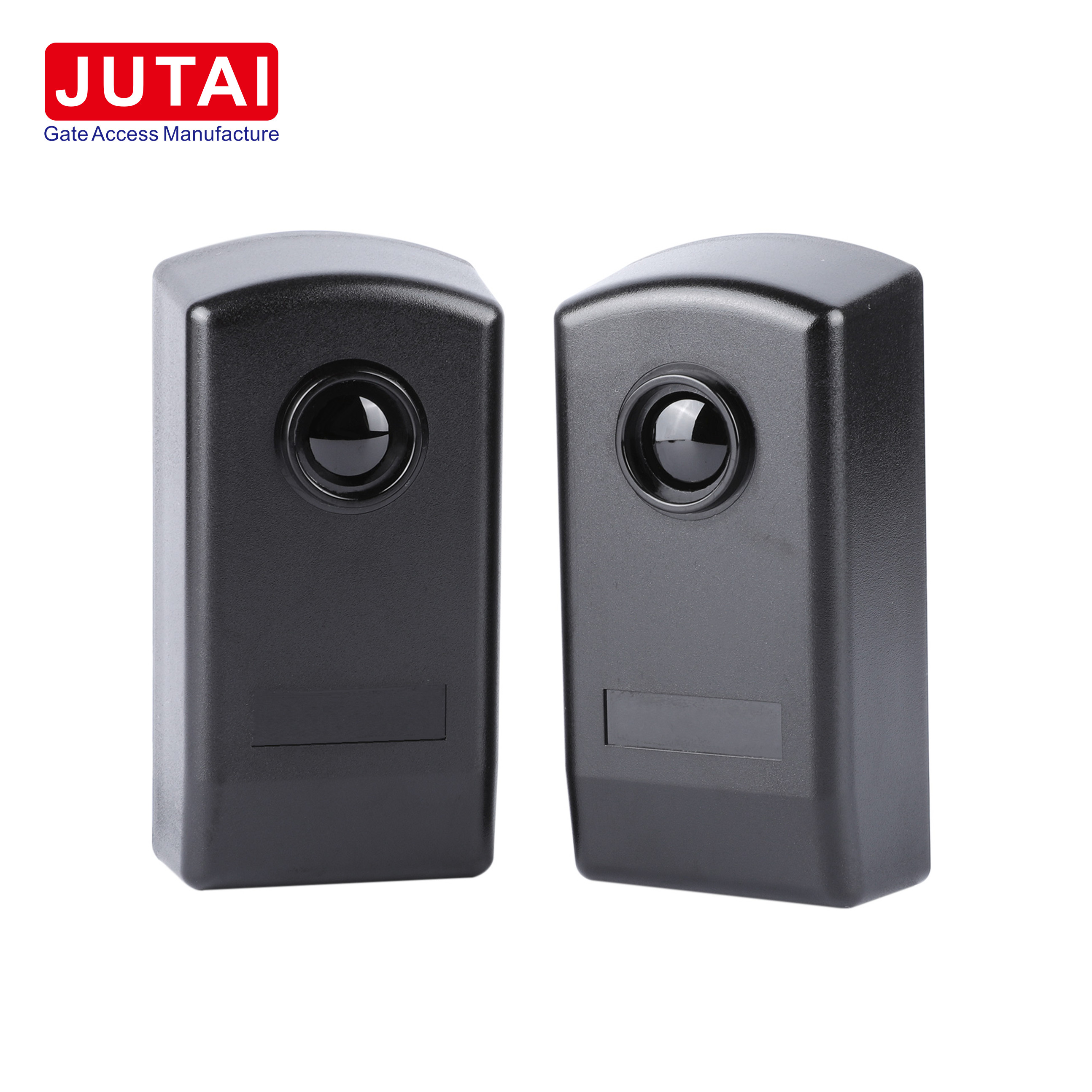

Αντι ισχυρό φωτεινό φωτοηλεκτρικό αισθητήρα για το φράγμα αναρρίχησης αυτόματη ασφάλεια πύλης

Αντι ισχυρού φωτός φωτοηλεκτρικός αισθητήρας για το φραγμό αυθόρμητη ασφάλεια πύλης

Αναζητήστε αυξημένη ασφάλεια και ευκολία με το JUTAI Automatic Door Sensor Infrared Photocell. Αυτός ο προσεκτικά σχεδιασμένος αισθητήρας ανιχνεύει άμεσα διακοπές στην υπέρυθρη ακτίνα,που ενεργοποιεί γρήγορα ένα σήμα διακόπτη ρελέΗ ευελιξία του επεκτείνεται σε διάφορες εφαρμογές, συμπεριλαμβανομένων των φραγμών στάθμευσης, των πύλων πεζών και των πύλων οχημάτων για την επαγωγή του σώματος.χρησιμεύει ως ένα αξιόπιστο σύστημα ανίχνευσης κατά των διαρρήξεων για παράθυρα, πόρτες και διαδρόμους.

Μοναδικά χαρακτηριστικά:

• Μοναδικοί ανιχνευτές ακτίνων: Χρησιμοποιούνται ευρέως σε αυτοματοποιημένες συρόμενες πόρτες, πόρτες κλείστρων, πόρτες γκαράζ και παράθυρα, και προσφέρουν απαράμιλλη αξιοπιστία.
• Ενσωματωμένος πομπός και δέκτης: Κάθε μονάδα διαθέτει ενσωματωμένο πομπό και δέκτη με ενισχυτή, εκπέμποντας μια στενή υπέρυθρη ακτίνα για την αποτελεσματική αντιμετώπιση των παρεμβολών του εξωτερικού φωτός.
• Αξιόπιστη εμβέλεια ανίχνευσης: Παρά την τοποθέτηση σε χαμηλό υψόμετρο (20-40 cm πάνω από το επίπεδο του εδάφους), αυτοί οι αισθητήρες διατηρούν σταθερή εμβέλεια ανίχνευσης 2-20 μέτρων.
• Ικανότητα αυτοανίχνευσης IR-20: Προσαρμοσμένος για συρόμενες πόρτες, ο αισθητήρας IR-20 διαθέτει δυνατότητες αυτοανίχνευσης.η πόρτα σταματά το κλείσιμο της και γρήγορα υποχωρεί στην ευρύτερη θέση της, βελτιώνοντας την ασφάλεια και την ευκολία.

Λειτουργικότητα:

Τοποθετήστε κάθε ζεύγος ανιχνευτών σε αντίθετα σημεία για να δημιουργήσετε μια υπέρυθρη ζώνη μεταξύ τους.Η ανίχνευση κίνησης εντός αυτής της ζώνης ενεργοποιεί άμεσα ένα σήμα συναγερμού που μεταδίδεται στον πάροχο συναγερμού ασφαλείας (δεν περιλαμβάνεται)Ιδανικό για απρόσκοπτη ενσωμάτωση σε συστήματα ασφαλείας σε εκπαιδευτικά ιδρύματα, εμπορικά συγκροτήματα, ιατρικές εγκαταστάσεις, κατοικίες και πέραν αυτών.

Συνεπής απόδοση:

Ανεξάρτητα από τα κακά καιρικά σενάρια όπως βροχές ή θύελλες σκόνης, το πεδίο ανίχνευσης διατηρεί σταθερή απόδοση.Η συμπαγή και αδιάβροχη σχεδίαση IP65 του φωτοαισθητήρα υπέρυθρου IR-20 της JUTAI εξασφαλίζει εξαιρετική αντοχή στην υπεριώδη ακτινοβολία και τα συσσωματώδη σωματίδια, ενισχύοντας την ανθεκτικότητα σε εξωτερικούς χώρους.

Συνολική υποστήριξη:

Κάθε συσκευασία περιλαμβάνει εγχειρίδιο χρήσης στα αγγλικά με εικονογραφημένα διαγράμματα, που παρέχουν ολοκληρωμένες οδηγίες για την εύκολη εγκατάσταση και ρύθμιση.

Συνοπτικά, το JUTAI Automatic Door Sensor Infrared Photocell προσφέρει απαράμιλλη ασφάλεια και ευελιξία σε διάφορες εφαρμογές, εξασφαλίζοντας γαλήνη και ευκολία σε διάφορα περιβάλλοντα..




Τεχνική παράμετρος

Λεπτομέρειες σύνδεσης του JUTAI IR-20

Για την εγκατάσταση του φωτοκύτταρου IR-20M, ακολουθήστε τις παρακάτω οδηγίες βήμα προς βήμα:

1. Πρόσβαση στο εσωτερικό: Σηκώστε το μπροστινό πάνελ του φωτοκύτταρου για να αποκτήσετε πρόσβαση στα εσωτερικά του στοιχεία.

2. Εισαγωγή καλωδίου και στερέωση βάσης: Εισάγετε τα καλώδια στις αντίστοιχες υποδομές του σπιτιού τους και στερεώνετε σταθερά τη βάση του φωτοκύτταρου στον τοίχο.

3. Εγκατάσταση στον τοίχο ή σε μεταλλική επιφάνεια:

   • Εάν τοποθετείται σε τοίχο, θα πρέπει να πραγματοποιούνται τρεις τρύπες 5 ø και να τοποθετούνται κατάλληλες άγκυρες βίδες.
   • Για την τοποθέτηση σε μεταλλικές επιφάνειες, θα πρέπει να τρυπάνε τρεις τρύπες 3 ø για τις βίδες αυτοσυσκευής.

4. Κάντε συνδέσεις: Συνδέστε τα απαραίτητα καλώδια και τροφοδοτήστε το φωτοκύτταρο με τάση που κυμαίνεται μεταξύ 12 και 24V DC/AC.

5. Βεβαιωθείτε ότι το φωτοκύτταρο είναι σωστά τοποθετημένο, ευθυγραμμισμένο και συνδεδεμένο.Όταν η υπέρυθρη ακτίνα διακόπτεται, το κόκκινο LED θα ανάψει.

6. Κάλυψη με μπροστινό πάνελ: Αφού επαληθεύσετε τις συνδέσεις, καλύψτε το φωτοκύτταρο με το μπροστινό πάνελ.

7. Σύστημα δοκιμής: Δοκιμάστε το σύστημα διακόπτοντας την υπέρυθρη ακτίνα πολλές φορές για να επαληθεύσετε την απόκριση του ρελέ.

8. Ασφάλεια του μπροστινού πάνελ: Τέλος, ασφαλίστε το μπροστινό πάνελ στη θέση του χρησιμοποιώντας τις παρασχεθείσες βίδες.

Η τήρηση των παραπάνω βημάτων θα εξασφαλίσει την ορθή εγκατάσταση και λειτουργία του φωτοκύτταρου IR-20M.
