IP65 Σύρματος ανιχνευτής φωτονίων αισθητήρας υπέρυθρης ακτινοβολίας για την οικιακή ασφάλεια

Πυρόστερο υπέρυθρο φωτοκύτταρο για την ασφάλεια αυτοκινήτου 12-24VADC 30M εύρος ανίχνευσης

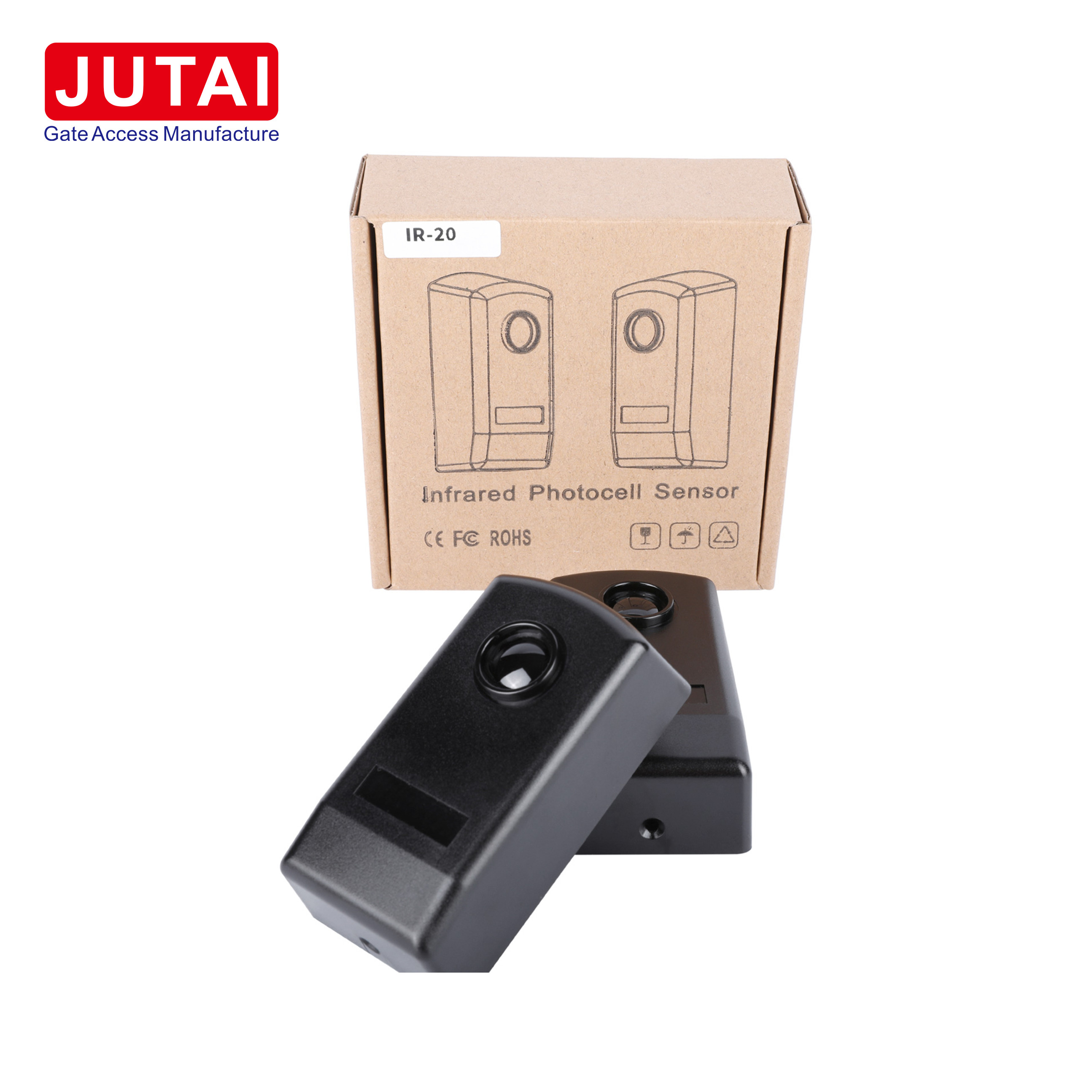

Αναζητήστε αυξημένη ασφάλεια και ευκολία με το JUTAI Automatic Door Sensor Infrared Photocell. Αυτός ο προσεκτικά σχεδιασμένος αισθητήρας ανιχνεύει άμεσα διακοπές στην υπέρυθρη ακτίνα,που ενεργοποιεί ένα σήμα διακόπτη ρελέ για άμεση δράσηΗ ευελιξία του το καθιστά ιδανικό για διάφορες εφαρμογές, συμπεριλαμβανομένων των φραγμών στάθμευσης, των πύλων πεζών και των πύλων οχημάτων για την επαγωγή του σώματος.χρησιμεύει ως ένα αξιόπιστο σύστημα ανίχνευσης κατά των διαρρήξεων για παράθυρα, πόρτες και διαδρόμους.

Μοναδικά χαρακτηριστικά:

• Μοναδικοί ανιχνευτές ακτίνων: Χρησιμοποιούνται ευρέως σε αυτοματοποιημένες συρόμενες πόρτες, πόρτες κλείστρων, πόρτες γκαράζ και παράθυρα, αυτοί οι αισθητήρες παρέχουν αξιόπιστη ανίχνευση.

• Ενσωματωμένος πομπός και δέκτης: Με έναν πομπό και έναν δέκτη με ενσωματωμένο ενισχυτή, η στενή υπέρυθρη ακτίνα αντιμετωπίζει αποτελεσματικά τις παρεμβολές εξωτερικού φωτός.

• Αξιόπιστη εμβέλεια ανίχνευσης: Παρά την τοποθέτηση σε χαμηλό υψόμετρο (20-40 cm πάνω από το επίπεδο του εδάφους), οι αισθητήρες αυτοί διατηρούν αξιόπιστη εμβέλεια ανίχνευσης που καλύπτει 2-20 μέτρα.

• Ικανότητα αυτοεξέτασης IR-20: ειδικά σχεδιασμένο για συρόμενες πόρτες, ο αισθητήρας IR-20 σταματά το κλείσιμο της πόρτας κατά τη διακοπή της δέσμης αυτοεξέτασης,διασφάλιση ταχείας ανάσυρσης στην ευρύτερη θέσηΗ πόρτα επαναλαμβάνει την κίνηση μέχρι να αποκατασταθεί η δέσμη ανίχνευσης, απενεργοποιώντας μετά το πλήρες κλείσιμο.

Λειτουργικότητα:

Η ανίχνευση κίνησης ενεργοποιεί ένα σήμα συναγερμού που διαβιβάζεται στον ξενιστή συναγερμού ασφαλείας (δεν περιλαμβάνεται).Ιδανικό για απρόσκοπτη ενσωμάτωση σε ρυθμίσεις ασφαλείας σε διάφορα περιβάλλοντα.

Συνεπής απόδοση:

Διατηρώντας σταθερές επιδόσεις σε δυσμενείς καιρικές συνθήκες, το συμπαγές και αδιάβροχο σχεδιασμό IP65 εξασφαλίζει εξαιρετική αντοχή στην υπεριώδη ακτινοβολία και τα συσσωματώδη σωματίδια,ενίσχυση της ανθεκτικότητας σε εξωτερικά περιβάλλοντα.

Συνολική υποστήριξη:

Κάθε πακέτο περιλαμβάνει εγχειρίδιο χρήσης στα αγγλικά με εικονογραφημένα διαγράμματα για εύκολη εγκατάσταση και ρύθμιση.

Συνοπτικά, το JUTAI Automatic Door Sensor Infrared Photocell προσφέρει απαράμιλλη ασφάλεια και ευελιξία, παρέχοντας ηρεμία και ευκολία σε διάφορες εφαρμογές.




Τεχνική παράμετρος

Λεπτομέρειες σύνδεσης του JUTAI IR-20

Για την εγκατάσταση του φωτοκύτταρου IR-20M, ακολουθήστε τις παρακάτω οδηγίες βήμα προς βήμα:

1. Πρόσβαση στο εσωτερικό: Σηκώστε το μπροστινό πάνελ του φωτοκύτταρου για να αποκτήσετε πρόσβαση στα εσωτερικά του στοιχεία.

2. Εισαγωγή καλωδίου και στερέωση βάσης: Εισάγετε τα καλώδια στις αντίστοιχες υποδομές του σπιτιού τους και στερεώνετε σταθερά τη βάση του φωτοκύτταρου στον τοίχο.

3. Εγκατάσταση στον τοίχο ή σε μεταλλική επιφάνεια:

   • Εάν τοποθετείται σε τοίχο, θα πρέπει να πραγματοποιούνται τρεις τρύπες 5 ø και να τοποθετούνται κατάλληλες άγκυρες βίδες.
   • Για την τοποθέτηση σε μεταλλικές επιφάνειες, θα πρέπει να τρυπάνε τρεις τρύπες 3 ø για τις βίδες αυτοσυσκευής.

4. Κάντε συνδέσεις: Συνδέστε τα απαραίτητα καλώδια και τροφοδοτήστε το φωτοκύτταρο με τάση που κυμαίνεται μεταξύ 12 και 24V DC/AC.

5. Βεβαιωθείτε για τη σωστή τοποθέτηση: Βεβαιωθείτε για τη σωστή τοποθέτηση, ευθυγράμμιση και σύνδεση του φωτοκύτταρου.Όταν η υπέρυθρη ακτίνα διακόπτεται, το κόκκινο LED θα ανάψει.

6. Κάλυψη με μπροστινό πάνελ: Μόλις επαληθευθούν οι συνδέσεις, καλύψτε το φωτοκύτταρο με το μπροστινό πάνελ.

7. Σύστημα δοκιμής: Δοκιμάστε το σύστημα διακόπτοντας την υπέρυθρη ακτίνα πολλές φορές για να ελέγξετε την απόκριση του ρελέ.

8. Ασφάλεια του μπροστινού πάνελ: Τέλος, ασφαλίστε το μπροστινό πάνελ στη θέση του χρησιμοποιώντας τις παρασχεθείσες βίδες.

Η τήρηση των παραπάνω βημάτων θα εξασφαλίσει την ορθή εγκατάσταση και λειτουργία του φωτοκύτταρου IR-20M.
