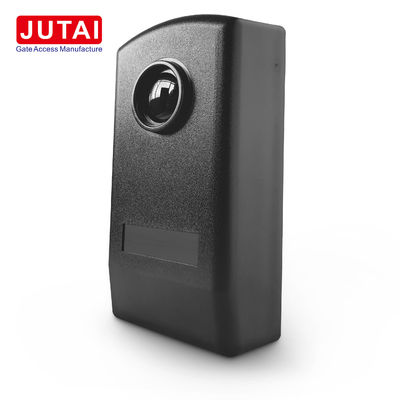

Βιομηχανικός αισθητήρας φωτοκύτταρων IR μεγάλης απόστασης 30m για εξωτερική χρήση

Βιομηχανικός αισθητήρας φωτοκύτταρων υπέρυθρου μεγάλης απόστασης 30m για εξωτερική χρήση

Αυξήστε την ασφάλεια και την άνεσή σας με το JUTAI αυτόματο αισθητήρα πόρτας υπέρυθρο φωτοκύτταρο.άμεση έναρξη σήματος διακόπτη ρελέΗ ευελιξία του εξυπηρετεί μια πληθώρα εφαρμογών, συμπεριλαμβανομένων των φραγμών στάθμευσης, των πύλων πεζών και των πύλων οχημάτων για την επαγωγή του σώματος.χρησιμεύει ως ένα ισχυρό σύστημα ανίχνευσης κατά των διαρρήξεων για παράθυρα, πόρτες και διαδρόμους.

Μοναδικά χαρακτηριστικά:

• Μοναδικοί ανιχνευτές ακτίνας: ευρέως αναγνωρισμένοι ως αισθητήρες με μία ακτίνα, αυτοί οι ανιχνευτές βρίσκουν εκτεταμένη χρήση σε αυτοματοποιημένες συρόμενες πόρτες, πόρτες κλείστρων, πόρτες γκαράζ, παράθυρα και πέρα από αυτά.
• Ενσωματωμένος πομπός και δέκτης: Κάθε μονάδα διαθέτει πομπό και δέκτη με ενσωματωμένο ενισχυτή, εκπέμποντας μια στενή υπέρυθρη ακτίνα για την αποτελεσματική αντιμετώπιση των παρεμβολών του εξωτερικού φωτός.
• Αξιόπιστη εμβέλεια ανίχνευσης: Παρά την τοποθέτηση σε χαμηλό υψόμετρο (20-40 cm πάνω από το επίπεδο του εδάφους), οι αισθητήρες αυτοί διατηρούν αξιόπιστη εμβέλεια ανίχνευσης που καλύπτει 2-20 μέτρα.
• Ικανότητα αυτοανίχνευσης IR-20: ειδικά σχεδιασμένο για συρόμενες πόρτες, ο αισθητήρας IR-20 παρουσιάζει δυνατότητες αυτοανίχνευσης.η πόρτα σταματά το κλείσιμο της και γρήγορα υποχωρεί στην ευρύτερη θέση τηςΣτη συνέχεια, η πόρτα επαναλαμβάνει την κίνηση της μέχρις ότου επανέλθει η δέσμη ανίχνευσης.

Λειτουργικότητα:

Τοποθετήστε κάθε ζεύγος ανιχνευτών σε αντίθετα σημεία για να δημιουργήσετε μια υπέρυθρη ζώνη μεταξύ τους.Η ανίχνευση κίνησης εντός αυτής της ζώνης ενεργοποιεί άμεσα ένα σήμα συναγερμού που μεταδίδεται στον πάροχο συναγερμού ασφαλείας (δεν περιλαμβάνεται)Ιδανικό για απρόσκοπτη ενσωμάτωση σε συστήματα ασφαλείας σε εκπαιδευτικά ιδρύματα, εμπορικά συγκροτήματα, ιατρικές εγκαταστάσεις, κατοικίες και πέραν αυτών.

Συνεπής απόδοση:

Ανεξάρτητα από τα δυσμενή καιρικά σενάρια όπως βροχοπτώσεις, θύελλες σκόνης κλπ., το πεδίο ανίχνευσης διατηρεί σταθερή απόδοση.Η συμπαγή και αδιάβροχη σχεδίαση IP65 του φωτοαισθητήρα υπέρυθρου IR-20 της JUTAI εξασφαλίζει εξαιρετική αντοχή στην υπεριώδη ακτινοβολία και τα συσσωματώδη σωματίδια, ενισχύοντας την ανθεκτικότητα σε εξωτερικούς χώρους.

Συνολική υποστήριξη:

Κάθε πακέτο περιλαμβάνει εγχειρίδιο χρήσης στα αγγλικά με εικονογραφημένα διαγράμματα, που προσφέρουν ολοκληρωμένη καθοδήγηση για την εύκολη εγκατάσταση και ρύθμιση.

Συνοπτικά, το JUTAI Automatic Door Sensor Infrared Photocell αποτελεί απόδειξη της απαράμιλλης ασφάλειας και ευελιξίας σε ένα ευρύ φάσμα εφαρμογών.διασφάλιση της ηρεμίας και της ευκολίας σε διάφορα περιβάλλοντα.




Τεχνική παράμετρος

Λεπτομέρειες σύνδεσης του JUTAI IR-20

Για την εγκατάσταση του φωτοκύτταρου IR-20M, ακολουθήστε τις παρακάτω οδηγίες βήμα προς βήμα:

1. Πρόσβαση στο εσωτερικό: Σηκώστε το μπροστινό πάνελ του φωτοκύτταρου για να αποκτήσετε πρόσβαση στα εσωτερικά του στοιχεία.

2. Εισαγωγή καλωδίου και στερέωση βάσης: Εισάγετε τα καλώδια στις αντίστοιχες υποδομές του σπιτιού τους και στερεώνετε σταθερά τη βάση του φωτοκύτταρου στον τοίχο.

3. Εγκατάσταση στον τοίχο ή σε μεταλλική επιφάνεια:

   • Εάν τοποθετείται σε τοίχο, θα πρέπει να πραγματοποιούνται τρεις τρύπες 5 ø και να τοποθετούνται κατάλληλες άγκυρες βίδες.
   • Για την τοποθέτηση σε μεταλλικές επιφάνειες, θα πρέπει να τρυπάνε τρεις τρύπες 3 ø για τις βίδες αυτοσυσκευής.

4. Κάντε συνδέσεις: Συνδέστε τα απαραίτητα καλώδια και τροφοδοτήστε το φωτοκύτταρο με τάση που κυμαίνεται μεταξύ 12 και 24V DC/AC.

5. Βεβαιωθείτε για τη σωστή τοποθέτηση: Βεβαιωθείτε για τη σωστή τοποθέτηση, ευθυγράμμιση και σύνδεση του φωτοκύτταρου.Όταν η υπέρυθρη ακτίνα διακόπτεται, το κόκκινο LED θα ανάψει.

6. Κάλυψη με μπροστινό πάνελ: Μόλις επαληθευθούν οι συνδέσεις, καλύψτε το φωτοκύτταρο με το μπροστινό πάνελ.

7. Σύστημα δοκιμής: Δοκιμάστε το σύστημα διακόπτοντας την υπέρυθρη ακτίνα πολλές φορές για να ελέγξετε την απόκριση του ρελέ.

8. Ασφάλεια του μπροστινού πάνελ: Τέλος, ασφαλίστε το μπροστινό πάνελ στη θέση του χρησιμοποιώντας τις παρασχεθείσες βίδες.

Η τήρηση των παραπάνω βημάτων θα εξασφαλίσει την ορθή εγκατάσταση και λειτουργία του φωτοκύτταρου IR-20M.
