Προσαρμόσιμο καλωδιωμένο φωτοηλεκτρικό αισθητήρα κατά του ηλιακού φωτός για μεγάλη βιομηχανική πύλη 30m

Προσαρμόσιμο καλωδιακό φωτοηλεκτρικό αισθητήρα Αντιηλιακό για μεγάλη βιομηχανική πύλη 30m

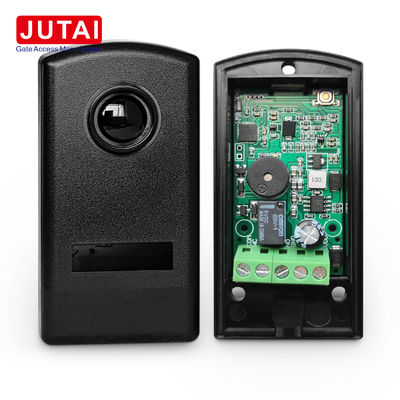

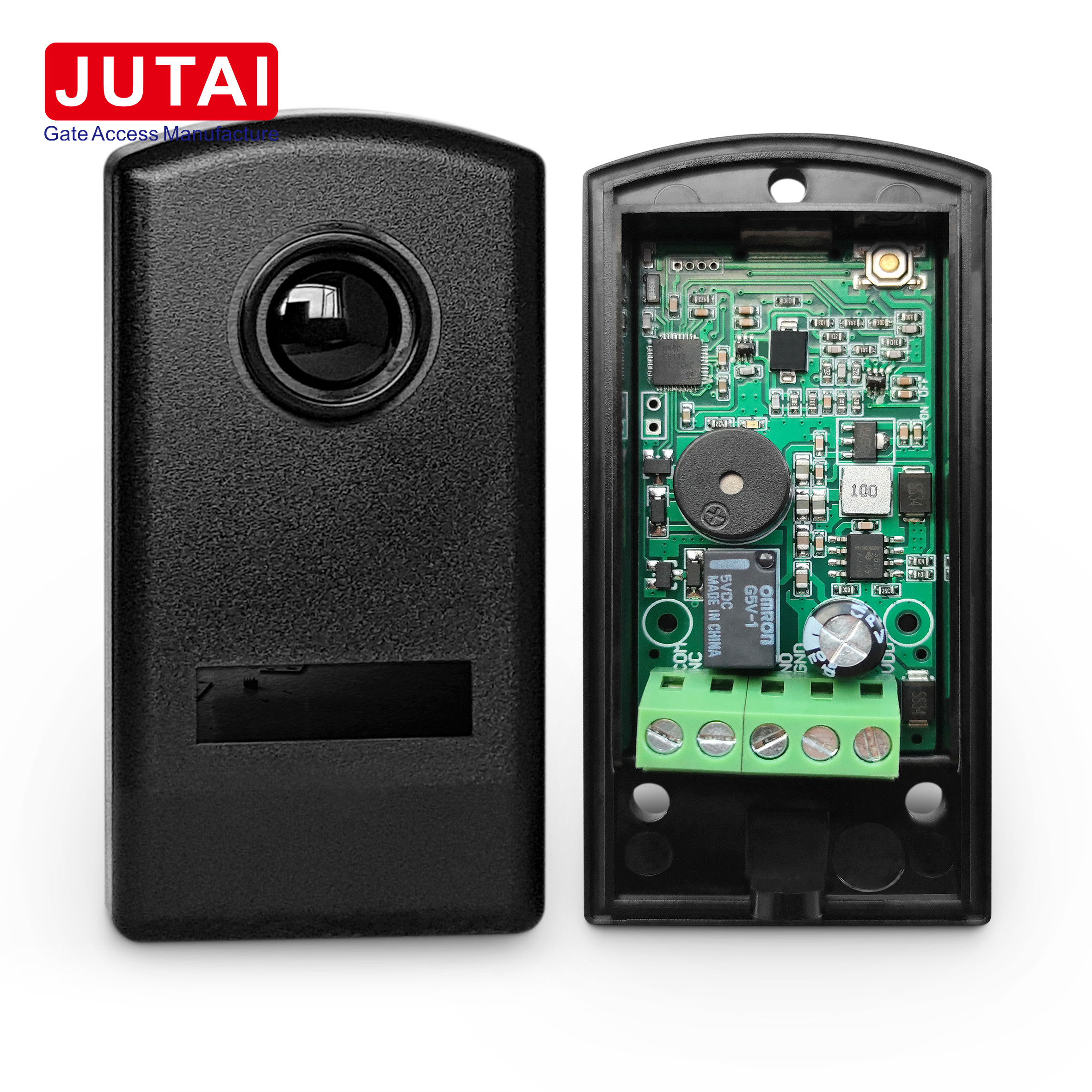

Ανιχνευτής υπέρυθρων ακτίνων JUTAI IR-20M

Χαρακτηριστικά

1. Ανίχνευση μεγάλης απόστασης: μέχρι 30 μέτρα απόσταση ανίχνευσης στο εξωτερικό ηλιακό φως.
2. Υψηλή ευαισθησία: Είναι σε θέση να ανιχνεύει με ακρίβεια πολύ μικρά αντικείμενα ή λεπτές κινήσεις.
3. Γρήγορος χρόνος απόκρισης: Αυτοί οι αισθητήρες έχουν εξαιρετικά γρήγορους χρόνους απόκρισης, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν γρήγορη ανίχνευση.
4. Υψηλή αντοχή στις παρεμβολές: έχει σχεδιαστεί για να αντιστέκεται στις παρεμβολές του φωτός από το περιβάλλον (όπως η ηλιακή ακτινοβολία ή τα φώτα των οχημάτων), εξασφαλίζοντας σταθερή απόδοση.
5. Εύκολη εγκατάσταση: Συνήθως έχει σχεδιαστεί για εύκολη εγκατάσταση και ευθυγράμμιση, διευκολύνοντας τη ρύθμιση και τη συντήρηση από τον χρήστη.

Εφαρμογές

1. Αυτοματοποιημένα συστήματα πόρτας και ελέγχου πρόσβασης: Χρησιμοποιούνται για τον εντοπισμό προσώπων ή οχημάτων που περνάνε, ελέγχοντας αυτόματα το άνοιγμα και το κλείσιμο των θυρών.
2. Συστήματα ασφαλείας: Σε εφαρμογές ασφαλείας, ανιχνεύουν μη εξουσιοδοτημένη είσοδο, που χρησιμοποιούνται συνήθως για την ασφάλεια περιμέτρου, παραθύρων και θυρών.
3. Βιομηχανική αυτοματοποίηση: Χρησιμοποιείται σε γραμμές παραγωγής και μεταφορικές ζώνες για την ανίχνευση θέσεων και κινήσεων αντικειμένων, τον έλεγχο λειτουργιών μηχανημάτων.
4. Διαχείριση στάθμευσης: Χρησιμοποιείται σε χώρους στάθμευσης για την ανίχνευση εισόδου και εξόδου οχημάτων, τον έλεγχο των πύλων φραγμών ή την παρακολούθηση της απασχόλησης χώρου στάθμευσης.

Οδηγίες εγκατάστασης

1. Πρόσβαση στο εσωτερικό: Ανοίξτε το μπροστινό πάνελ του φωτοκύτταρου για να αποκτήσετε πρόσβαση στα εσωτερικά του στοιχεία.
2. Εισαγωγή καλωδίου και στερέωση βάσης: Εισάγετε τα καλώδια στις αντίστοιχες τρύπες τους και στερεώνετε σταθερά τη βάση του φωτοκύτταρου στον τοίχο.
3. Εγκατάσταση στον τοίχο ή σε μεταλλική επιφάνεια:
   • Για τοποθέτηση στον τοίχο, πραγματοποιούνται τρεις τρύπες 5 mm και τοποθετούνται κατάλληλες άγκυρες βίδες.
   • Για τις μεταλλικές επιφάνειες, σκάψτε τρεις τρύπες 3 mm για τις βίδες αυτοσυσκευής.
4. Κάντε συνδέσεις: Συνδέστε τα απαραίτητα καλώδια και τροφοδοτήστε το φωτοκύτταρο με τάση μεταξύ 12 και 24V DC/AC.
5. Βεβαιωθείτε για τη σωστή τοποθέτηση: ευθυγραμμίστε σωστά το φωτοκύτταρο. Το κόκκινο LED στον δέκτη θα πρέπει να παραμείνει απενεργό εάν ευθυγραμμιστεί σωστά. Εάν διακοπεί η υπέρυθρη ακτίνα, το κόκκινο LED θα ανάψει.
6. Καλύψτε με μπροστινό πάνελ: Μόλις επαληθευθούν οι συνδέσεις, αντικαταστήστε το μπροστινό πάνελ, εξασφαλίζοντας ότι είναι σταθερά στη θέση του.
7. Σύστημα δοκιμής: Διακόψτε την υπέρυθρη ακτίνα αρκετές φορές για να ελέγξετε την απόκριση του ρελέ.
8. Ασφάλεια του μπροστινού πάνελ: Τέλος, ασφαλίστε το μπροστινό πάνελ με τις προμηθευμένες βίδες.

Η εφαρμογή αυτών των βημάτων θα εξασφαλίσει την ορθή εγκατάσταση και λειτουργία του φωτοκύτταρου IR-20M.

Αναζητήστε την υψηλότερη αξιοπιστία με το καλωδιωμένο υπέρυθρο φωτοκύτταρο JUTAI IR-20.

• Σταθερή απόσταση ανίχνευσης: προσφέρει εξαιρετικά σταθερή και αξιόπιστη ανίχνευση πάνω από 20 μέτρα.
• Υψηλής ποιότητας υπέρυθροι λαμπτήρες: Χρησιμοποιεί γνωστές γερμανικές μάρκες για να εξασφαλίσει σταθερή απόσταση και αντίσταση στο φως.
• Αξιόπιστοι αναμεταδιδαστές: Διαθέτει αναμεταδιδαστές της ιαπωνικής μάρκας Omron, εγγυώντας συμβατότητα με διάφορες μάρκες χειριστών θυρών.
• Τεχνολογία επιφανειακής τοποθέτησης (SMT): διασφαλίζει την ακρίβεια και τη συνέπεια της παραγωγής παρτίδων μέσω αυστηρών προτύπων ποιότητας.

Ορισμένα πλεονεκτήματα

Συνολική υποστήριξη

Κάθε πακέτο περιλαμβάνει εγχειρίδιο χρήσης στα αγγλικά με εικονογραφημένα διαγράμματα, που προσφέρει ολοκληρωμένη καθοδήγηση για την εύκολη εγκατάσταση και διαμόρφωση.

Συμπέρασμα

Συνοπτικά, ο αισθητήρας υπερύθρων ακτίνων JUTAI IR-20 προσφέρει απαράμιλλη ασφάλεια και ευελιξία σε διάφορες εφαρμογές, εξασφαλίζοντας την ηρεμία και την ευκολία σε διάφορα περιβάλλοντα.




Τεχνική παράμετρος

Λεπτομέρειες σύνδεσης του JUTAI IR-20

Για την εγκατάσταση του φωτοκύτταρου IR-20M, ακολουθήστε τις ακόλουθες οδηγίες βήμα προς βήμα:

1. Πρόσβαση στο εσωτερικό:

   • Σηκώστε το μπροστινό πάνελ του φωτοκύτταρου για να έχετε πρόσβαση στα εσωτερικά του συστατικά.

2. Εισαγωγή καλωδίου και στερέωση βάσης:

   • Τοποθετήστε τα καλώδια στις καθορισμένες τρύπες του σπιτιού τους και στερεώστε σταθερά τη βάση του φωτοκύτταρου στον τοίχο.

3. Εγκατάσταση στον τοίχο ή σε μεταλλική επιφάνεια:

   • Εάν τοποθετείται σε τοίχο, θα πρέπει να πραγματοποιούνται τρεις τρύπες 5 ø και να τοποθετούνται κατάλληλες άγκυρες βίδες.
   • Για την τοποθέτηση σε μεταλλικές επιφάνειες, θα πρέπει να τρυπάνε τρεις τρύπες 3 ø για τις βίδες αυτοσυσκευής.

4. Κάντε συνδέσεις:

   • Συνδέστε τα απαραίτητα καλώδια και τροφοδοτήστε το φωτοκύτταρο με τάση μεταξύ 12 και 24V DC/AC.

5. Βεβαιωθείτε για τη σωστή τοποθέτηση:

   • Ελέγξτε τη σωστή τοποθέτηση, ευθυγράμμιση και σύνδεση του φωτοκύτταρου.
   • Το κόκκινο LED στον δέκτη θα πρέπει να παραμείνει απενεργό αν όλα είναι σωστά ρυθμισμένα.
   • Όταν η υπέρυθρη ακτίνα διακόπτεται, το κόκκινο LED θα ανάβει.

6. Κάλυψη με μπροστινό πάνελ:

   • Μόλις επαληθευτούν οι συνδέσεις, καλύψτε το φωτοκύτταρο με το μπροστινό πάνελ.
   • Τοποθετήστε το σφιχτά μέχρι να σταματήσει, και στη συνέχεια κλείστε το καλά.

7. Σύστημα δοκιμής:

   • Δοκιμάστε το σύστημα διακόπτοντας την υπέρυθρη ακτίνα πολλές φορές για να εξασφαλιστεί η σωστή ανταπόκριση του ρελέ.

8. Ασφαλές μπροστινό πάνελ:

   • Τέλος, στερεώστε το μπροστινό πάνελ στη θέση του χρησιμοποιώντας τις παρασχεθείσες βίδες.

Ακολουθώντας επιμελώς αυτά τα βήματα, μπορείτε να διασφαλίσετε την ορθή εγκατάσταση και λειτουργία του φωτοκύτταρου IR-20M.

Οδηγίες εγκατάστασης:

1. Προετοιμάστε τοποθεσία εγκατάστασης: Επιλέξτε κατάλληλη τοποθεσία για την εγκατάσταση του φωτοκύτταρου υπερύθρων JUTAI IR-20 20 μέτρων με καλωδίωση.Διασφάλιση ότι η περιοχή είναι απαλλαγμένη από εμπόδια και παρέχει βέλτιστη κάλυψη για ανίχνευση.

2. Θέση τοποθέτησης: τοποθετείτε το υπέρυθρο φωτοκύτταρο σε ύψος και γωνία που επιτρέπει τη μέγιστη κάλυψη και εμβέλεια ανίχνευσης.Στόχος είναι μια σταθερή και ασφαλή επιφάνεια τοποθέτησης ώστε να αποφεύγεται οποιαδήποτε κίνηση ή δυσπροσαρμογή.

3. Σύνδεση καλωδίων: Συνδέστε τα καλώδια του υπέρυθρου φωτοκύτταρου σύμφωνα με το παρεχόμενο διάγραμμα καλωδίων ή το εγχειρίδιο χρήσης.Διασφάλιση κατάλληλης μόνωσης και ασφαλούς σύνδεσης για την πρόληψη τυχόν ηλεκτρικών προβλημάτων.

4. Η παροχή ενέργειας: Παροχή σταθερής παροχής ενέργειας εντός του καθορισμένου εύρους τάσης (συνήθως 12-24V DC) στο υπέρυθρο φωτοκύτταρο. Διπλό έλεγχο της πολικότητας και της τάσης για να αποφευχθεί η βλάβη της μονάδας.

5. Προσαρμογή και δοκιμή: Μόλις εγκατασταθούν και ενεργοποιηθούν, ευθυγραμμίστε τους υπέρυθρους λαμπτήρες ώστε να διασφαλιστεί ότι είναι ο ένας απέναντι στον άλλο και ότι η απόσταση ανίχνευσης πληροί τις απαιτήσεις σας.Δοκιμάστε το φωτοκύτταρο εμποδίζοντας την υπέρυθρη ακτίνα και επαληθεύοντας την ανταπόκριση του ρελέ.

6. Τελειοποίηση: Εάν είναι απαραίτητο, τελειοποιήστε τις ρυθμίσεις ευαισθησίας και ευθυγράμμισης του υπέρυθρου φωτοκύτταρου για να βελτιστοποιήσετε την απόδοσή του και να ελαχιστοποιήσετε τους ψευδείς συναγερμούς ή τις αποτυχημένες ανίχνευσεις.

7. Ασφαλής εγκατάσταση: Μετά την επιβεβαίωση της ορθής λειτουργίας, τοποθετήστε σταθερά το υπέρυθρο φωτοκύτταρο στη θέση του χρησιμοποιώντας το προμηθευμένο υλικό τοποθέτησης.Βεβαιωθείτε ότι όλες οι συνδέσεις είναι στενές και η μονάδα προστατεύεται από περιβαλλοντικούς παράγοντες.

Ακολουθώντας προσεκτικά τις οδηγίες εγκατάστασης, μπορείτε να βιώσετε την υψηλότερη αξιοπιστία και απόδοση με το 20 μέτρα καλωδιωμένο υπέρυθρο φωτοκύτταρο JUTAI IR-20,παρέχοντας απαράμιλλη ασφάλεια και ευκολία για τις ανάγκες σας.
