Ανιχνευτής κυκλώματος οχήματος διπλής περιστροφής για τον υπολογισμό οχημάτων Ανίχνευση Διαχείριση στάθμευσης

Ανιχνευτής κυκλώματος οχήματος διπλής περιστροφής για την ανίχνευση μετρήσεων οχημάτων, ανίχνευση διαχείρισης στάθμευσης

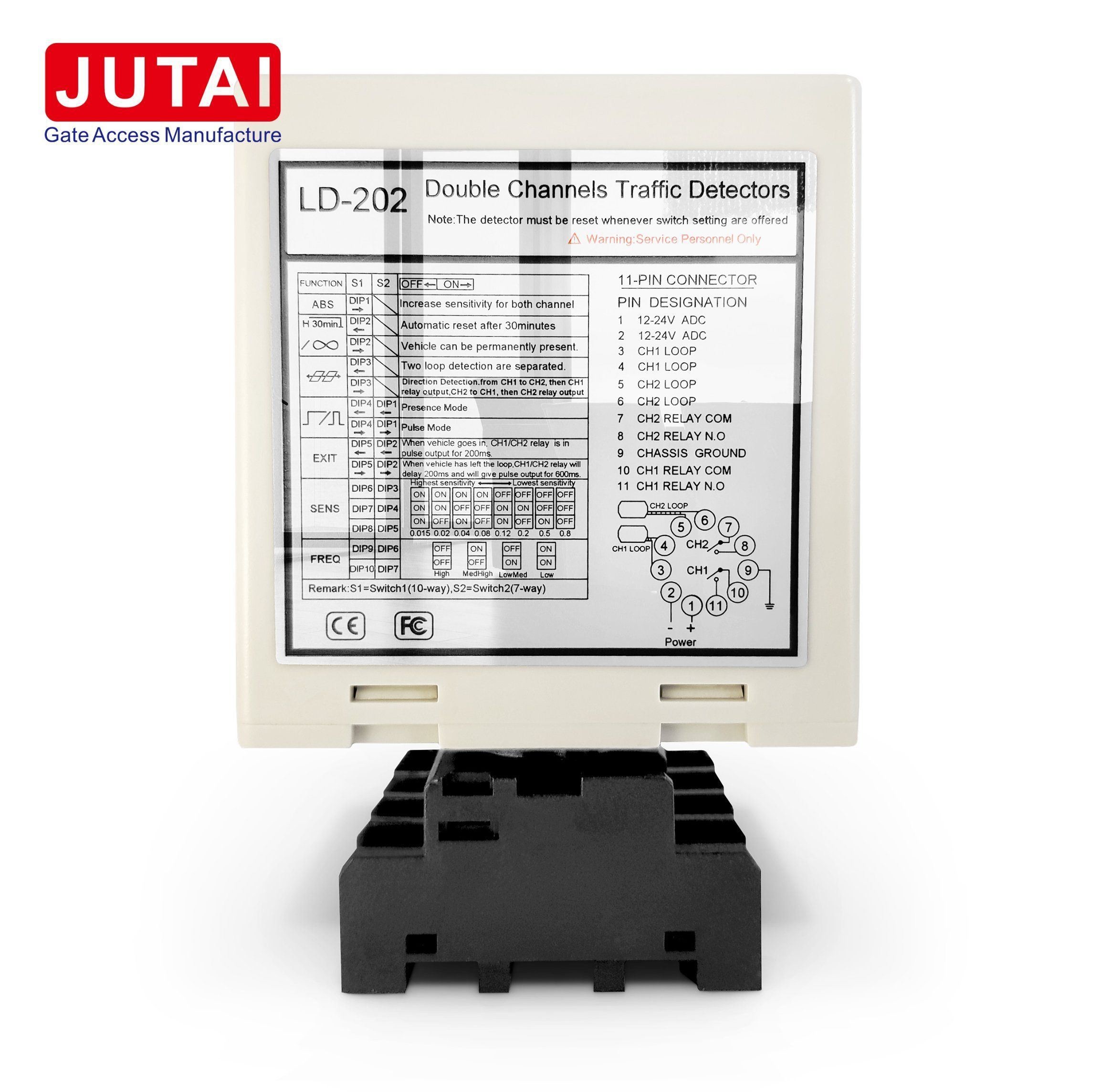

Ονομασία του προϊόντος:Δύο κανάλια ανιχνευτής βρόχων για πύλη φραγμών στάθμευσης 110-240VAC (48 έως 63Hz)

Πλεονεκτήματα

1. Ευρύ εύρος ανίχνευσης και υψηλή ευαισθησία: εξασφαλίζει την ακριβή ανίχνευση διαφόρων οχημάτων με ευρύ εύρος ανίχνευσης από 15 έως 2000μH και υψηλή ευαισθησία.

2. Λειτουργία αυτόματης επαναφοράς: Βελτιώνει τη σταθερότητα και την αξιοπιστία του συστήματος με την αυτόματη επαναφορά σε περίπτωση δυσλειτουργίας, εξαλείφοντας την χειροκίνητη παρέμβαση.

3. Αναγνώριση κατεύθυνσης: ακριβής ενεργοποίηση με βάση την κατεύθυνση κίνησης του οχήματος, ενισχύοντας τον έλεγχο της λειτουργίας της πύλης.

4. Προστασία από κεραυνό 40000V: Η ισχυρή προστασία από τις κεραυνές εξασφαλίζει μακροχρόνια αντοχή και αξιοπιστία.

5. Ευρύ εύρος περιβάλλοντος λειτουργίας: Σταθερή απόδοση σε δύσκολες καιρικές συνθήκες, λειτουργία σε ευρύ εύρος θερμοκρασιών από -40°C έως +70°C.

Λειτουργικότητα:

1. Ανίχνευση οχημάτων: ανιχνεύει με ακρίβεια οχήματα χρησιμοποιώντας τεχνολογία επαγωγικής ανίχνευσης, με βάση τις αλλαγές στην επαγωγικότητα εντός των βρόχων που προκαλούνται από τη μεταλλική μάζα του οχήματος.

2. Αναγνώριση κατεύθυνσης: προσδιορίζει συγκεκριμένες κατευθύνσεις κίνησης του οχήματος για ακριβή έλεγχο του ανοίγματος της πύλης και της ροής της κυκλοφορίας.

3. Αυτόματη επαναφορά: εξαλείφει την χειροκίνητη παρέμβαση με την αυτόματη επαναφορά σε περίπτωση δυσλειτουργίας, εξασφαλίζοντας συνεχή λειτουργία του συστήματος.

4. Έκδοση αναμεταδόχου: παρέχει σήματα εκδόσεων αναμεταδόχου κατά την ανίχνευση οχήματος, διευκολύνοντας τον έλεγχο της πύλης, τη διαχείριση των φανάρων και την καταμέτρηση των οχημάτων.

Εφαρμογές:

1. Συστήματα διαχείρισης κυκλοφορίας: Ανιχνεύει οχήματα σε διασταυρώσεις, σταθμούς διοδίων και εισόδους/εξόδους στάθμευσης για αποτελεσματικό έλεγχο της κυκλοφορίας.

2. Αυτοματοποίηση θυρών: Αυτοματοποιεί το άνοιγμα και το κλείσιμο θυρών σε οικιστικές, εμπορικές και βιομηχανικές εγκαταστάσεις.

3. Διαχείριση των χώρων στάθμευσης: Διαχειρίζεται την είσοδο/έξοδο οχημάτων, μετρά τα οχήματα και επιβάλλει τους κανονισμούς στάθμευσης σε χώρους στάθμευσης και γκαράζ.

4. Έλεγχος πρόσβασης: Επιτρέπει την είσοδο των οχημάτων σε ασφαλείς τοποθεσίες όπως κλειστές κοινότητες, βιομηχανικές εγκαταστάσεις και στρατιωτικές βάσεις.

5. Έλεγχος φώτων κυκλοφορίας: ενεργοποιεί αλλαγές φώτων κυκλοφορίας με βάση την παρουσία και την κατεύθυνση του οχήματος, βελτιστοποιώντας τη ροή της κυκλοφορίας.

6. Καταμέτρηση οχημάτων: Διεξάγει καταμέτρηση οχημάτων για μελέτες κυκλοφορίας, παρακολούθηση της πληρότητας στάθμευσης και ανάλυση της λιανικής κυκλοφορίας.

Συνδέσεις

Δείκτες και διακόπτες:

Δυναμικό LED (ΚΡΕΙΝΟ):Φωτίζεται όταν "Ενεργοποίηση".

• Συνεχή: δείχνει ανίχνευση οχήματος.
• Αργή αναβοσβήνωση: υποδηλώνει βραχυκύκλωμα ή ανεπαρκείς στροφές μετά τον βρόχο.
• Γρήγορη αναβοσβήνωση: υποδηλώνει ένα ανοιχτό κύκλωμα ή υπερβολικές στροφές μετά τον κύκλωμα.
• Συνεχή: δείχνει ανίχνευση οχήματος.
• Αργή αναβοσβήνωση: υποδηλώνει βραχυκύκλωμα ή ανεπαρκείς στροφές μετά τον βρόχο.
• Γρήγορο αναβοσβήνειο: υποδηλώνει ένα ανοιχτό κύκλωμα ή υπερβολικές στροφές μετά τον κύκλο.

Επιλογή ευαισθησίας:

Οι ρυθμίσεις ευαισθησίας και συχνότητας πραγματοποιούνται με τη χρήση ρυθμίσεων διακόπτη υποβάθμισης 7 οδών και διακόπτη υποβάθμισης 10 οδών.Οι χρήστες μπορούν να επιλέξουν από 8 διαφορετικές ρυθμίσεις ρυθμίζοντας τις θέσεις του διακόπτη βύθισης σύμφωνα με τους παρασχεμένους πίνακεςΟι διακόπτες 6, 7 και 8 ελέγχουν την ευαισθησία CH1 που κυμαίνεται από 0,8 (λιγότερο ευαίσθητη) έως 0,015 (υψηλότερη ευαισθησία). Οι διακόπτες 3, 4 και 5 ελέγχουν την ευαισθησία CH2 που κυμαίνεται από 0.8 (λιγότερο ευαίσθητο) έως 0.015 (πιο ευαίσθητο).

3. Διακόπτης 1=S1: Διαλογή λειτουργίας βρόχου καναλιού 1 (10 τρόποι διακόπτης βρόχου)

(1) ((Σύνδεσμος 1) DIP 1 & DIP 2 Ειδική αύξηση ευαισθησίας και για το ένα και για το άλλο ρυμουλκούμενο (και για τα δύο κανάλια).

(2)(Σύνδεσμος 1=S1) D3, D4, D5 και (Σύνδεσμος 2=S2) D1, D2 Ειδικές λειτουργίες ρύθμισης (Μόδος1, 2, 3 Αναγνώριση κατεύθυνσης.

(3)(Σύνδεσμοι 1=S1) D6 & D7 & D8 και (Σύνδεσμοι 2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2 (Εκλογές οκτώ επιπέδων).

(4)(Συνδέτης 1=S1) D9 & D10 και (Συνδέτης2=S2) D6, D7 Δυνατότητα ρύθμισης συχνότητας (20 K έως 100 KHz).

* Κουμπί επαναφοράς: Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.

Προφυλάξεις εγκατάστασης και αντιμετώπιση προβλημάτων:

1. Οι κατευθυντήριες γραμμές για το μέγεθος κοπής και την ενσωμάτωση των περιστροφών είναι όπως φαίνεται στο διάγραμμα στα δεξιά.
2. Συνιστάται η χρήση σιδηρομαγνητικών καλωδίων για την περιστροφή επαγωγής, συνολικού μήκους έως 500 μέτρων.
3. Το μέγεθος κοπής του κυλίνδρου πρέπει να είναι ορθογώνιο με μήκος 1,0 έως 2,0 μέτρα και πλάτος 0,8 έως 1,2 μέτρα, αποφεύγοντας όσο το δυνατόν περισσότερο τις δεξιές γωνίες στις γωνίες.
4. Συνιστώμενη επισκόπηση εγκατάστασης βασικών τυπικών στροφών σπείρας:

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

Εφαρμογή

Η σειρά ανιχνευτών βρόχων οχημάτων διπλού καναλιού JUTAI LD200/202:

• Σχεδιασμένο με λειτουργία αναγνώρισης κατεύθυνσης.
• Κατάλληλο για διάφορες περιπτώσεις εισόδου και εξόδου με ένα κανάλι.

Ενσωμάτωση με άλλα συστατικά:

• Συνδέεται απρόσκοπτα με τον ελεγκτή JUTAI με μία πόρτα (μοντέλο: AC-11).
• Είναι συμβατό με το φράγμα πύλης JUTAI (μοντέλο: BR-110).
• Δουλεύει σε συνδυασμό με τον αναγνώστη RFID μεγάλης εμβέλειας JUTAI (μοντέλο: PUHF-9).

Βελτιωμένη απόδοση με πρόσθετα αξεσουάρ:

• Χρησιμοποιεί περιστροφικές κυλίνδρες υψηλής αντοχής θερμοκρασίας (μοντέλο: JTHT-11).
• Διασφαλίζει τη βέλτιστη λειτουργικότητα σε διάφορα περιβάλλοντα και συνθήκες.

Εφαρμογή σε συστήματα ελέγχου πρόσβασης:

• Ιδανικό για μονάδια ελέγχου εισόδου/εξόδου.
• Επιτρέπει την αποτελεσματική διαχείριση και έλεγχο της πρόσβασης των οχημάτων στα σημεία εισόδου και εξόδου.

Πολυδιάστατα σενάρια χρήσης:

• Ιδανικό για χρήση σε χώρους στάθμευσης, κλειστές κοινότητες, βιομηχανικούς χώρους και άλλα.
• Προσφέρει ευελιξία και προσαρμοστικότητα για την κάλυψη διαφόρων απαιτήσεων ελέγχου πρόσβασης.

- Δεν ξέρω.

Διαδικασία εισαγωγής:

• Ταυτόχρονη ενεργοποίηση κυλίνδρου κυλίνδρου:

  • Όταν ένα αυτοκίνητο εισέρχεται στην κοινότητα ή στο χώρο στάθμευσης, οι δύο κυλίνδροι κυλίνδρων πιέζονται ταυτόχρονα.

• Ενεργοποίηση του αναγνώστη UHF:

  • Ο ανιχνευτής διπλού καναλιού JUTAI (LD-200/202) ενεργοποιεί τον αναγνώστη UHF που τοποθετείται στην είσοδο.

• Διάγνωση ταυτότητας κάρτας:

  • Ο αναγνώστης UHF διαβάζει το αναγνωριστικό κάρτας και το μεταδίδει στον ελεγκτή (AC-11) μέσω της εξόδου Wiegand.

• Επαλήθευση ταυτότητας και άνοιξη πύλης:

  • Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και στέλνει ένα σήμα μετάδοσης για να ανοίξει το φράγμα της πύλης.

• Εισαγωγή οχήματος:

  • Το αυτοκίνητο προχωρά προς την κοινότητα ή το χώρο στάθμευσης, και ο βραχίονας φραγμού μειώνεται αυτόματα καθώς περνάει από την πύλη.

• Διασφάλιση ασφάλειας:

  • Ο ανιχνευτής κυκλώματος ενιαίου καναλιού JUTAI (LD-100/102) εξασφαλίζει την ασφάλεια και την λειτουργία κατά της κατάρρευσης κατά τη διαδικασία εισόδου.

Διαδικασία εξόδου:

• Περνώντας από μέσα στον αναγνώστη UHF:

  • Όταν ένα αυτοκίνητο βγαίνει από την κοινότητα ή το χώρο στάθμευσης, περνά από ένα εσωτερικό αναγνώστη UHF.

• Ενεργοποίηση του αναγνώστη UHF:

  • Το LD-200/LD-202 ενεργοποιεί τον αναγνώστη UHF, ο οποίος διαβάζει την κάρτα και στέλνει την ταυτότητα στον ελεγκτή.

• Επαλήθευση ταυτότητας και άνοιξη πύλης:

  • Ο ελεγκτής επαληθεύει την εγκυρότητα της ταυτότητας και στέλνει ένα σήμα για να ανοίξει το φράγμα της πύλης για να βγει το αυτοκίνητο.

• Έξοδος οχήματος:

  • Καθώς το αυτοκίνητο περνάει από την πύλη φραγμού, το χέρι φραγμού μειώνεται αυτόματα.

• Μέτρα ασφαλείας:

  • Το LD-100/102 παρέχει λειτουργίες ασφάλειας και αντισπάσματος κατά τη διάρκεια της διαδικασίας εξόδου.

Αναγνώριση κατεύθυνσης:

• Σύνοψη λειτουργικότητας:

  • Η λειτουργία αναγνώρισης κατεύθυνσης του LD-200/LD-202 διασφαλίζει ότι ο ανιχνευτής βρόχου διπλού καναλιού δεν ενεργοποιεί το σήμα ξανά όταν το όχημα περνά έναν άλλο αναγνώστη UHF.

• Ακρίβεια καταγραφής:

  • Αυτό το χαρακτηριστικό εξασφαλίζει ότι καταγράφονται στο σύστημα μόνο εγγραφές εισόδου ή εξόδου, βελτιώνοντας την ακρίβεια των δεδομένων και την αποτελεσματικότητα της διαχείρισης.

Ο ανιχνευτής κυκλώματος διπλού καναλιού JUTAI LD-200/202 μπορεί επίσης να λειτουργεί ως δύο ανεξάρτητοι ανιχνευτές κυκλώματος ενός καναλιού.όπου υπάρχει ένα φραγμό και ένας αναγνώστης μεγάλης εμβέλειας τόσο στην είσοδο όσο και στην έξοδο.

Σε αυτή τη ρύθμιση, ένα κύκλωμα περιστροφής χρησιμοποιείται για να ενεργοποιήσει τον αναγνώστη και να διαβάσει την κάρτα, ενώ το άλλο κύκλωμα περιστροφής είναι αφιερωμένο στη λειτουργία anti-smashing του φραγμού.Χρησιμοποιώντας το LD-200/202 ως δύο ανεξάρτητους ανιχνευτές βρόχουΗ εγκατάσταση αυτή μειώνει ορισμένα από τα έξοδα υλικού που σχετίζονται με τη χρήση χωριστών ανιχνευτών για κάθε λειτουργία.

Η λειτουργικότητα αυτή επιτυγχάνεται ενεργοποιώντας το χαρακτηριστικό ανεξάρτητης λειτουργίας του LD-200/202, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε αυτή τη διπλή ικανότητα.
