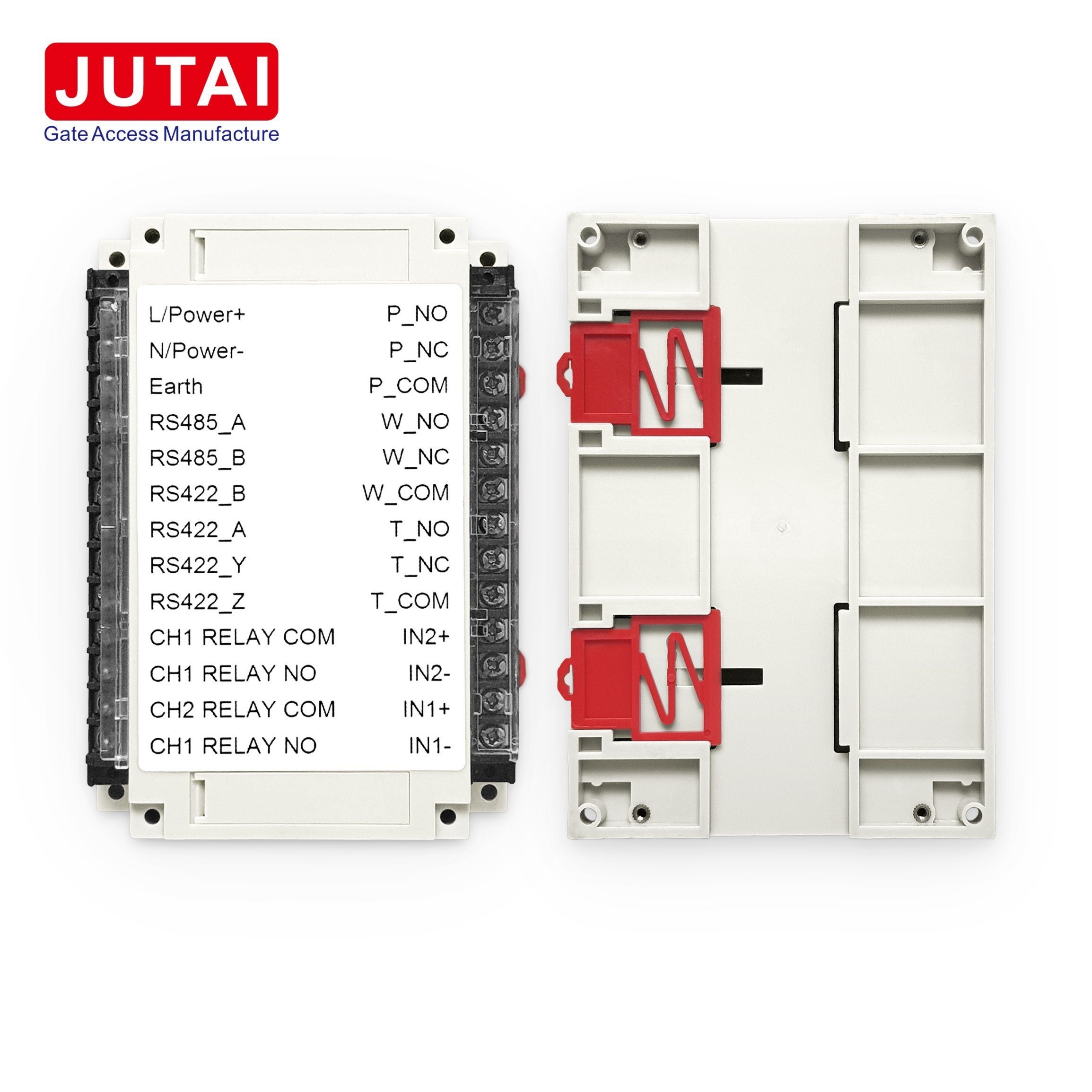

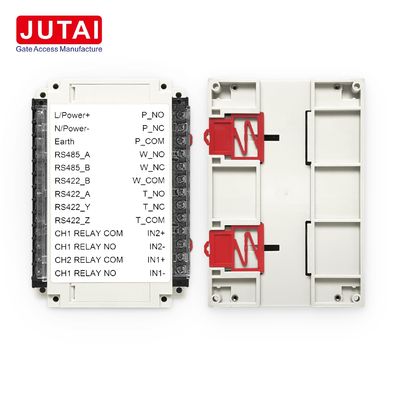

Ηλεκτρονικός διακόπτης BR-101

BR-101 T-No/Nc/COM Διαχειριστής φανάρι κυκλοφορίας για χώρο στάθμευσης

Έξυπνος ελεγκτής κυκλοφορίας
Διαφορετικά έργα, το πρόγραμμα του ελεγκτή είναι διαφορετικό, έχουμε προσαρμόσει αρκετά διαφορετικά έργα για τους πελάτες.Παρακαλούμε επικοινωνήστε με την ομάδα μας σχετικά με τυχόν απαιτήσεις του έργου

Υπάρχουν επιτυχημένες λύσεις έργων του πελάτη:
Λύση 1
1Τα οχήματα στην καμπύλη και την έξοδο και την είσοδο.
Κατάλογος προϊόντων:
Δύο μικρά ελεγκτή κυκλοφορίας.
2pcs οδικά φώτα LED
Δύο συσκευές ανίχνευσης διπλού καναλιού
1pcs ανιχνευτής μονοκύκλου
2pcs Προειδοποιητικό φως
1 μονάδα φραγμού
καλώδιο κυκλώματος και ηλεκτρική γραμμή
2Αρχή λειτουργίας:
Όταν δεν υπάρχει όχημα και στις δύο πλευρές, και στις δύο πλευρές δείχνει πράσινο φως, όταν υπάρχει ένα αυτοκίνητο
Κατά την είσοδο CH1B σε CH2B (ή όταν ένα αυτοκίνητο εισέρχεται CH1A σε CH2A),Ο συναγερμός W1(W2) ακούγεται.
Σε αυτό το σημείο το φως LB παραμένει πράσινο (LA παραμένει πράσινο), ενώ το LA(LB) αποτελείται από το Turn red, δεν επιτρέπεται οχήματα, περιμένετε 3 δευτερόλεπτα (6 δευτερόλεπτα με κωδικό κλήσης).
Εάν το όχημα συνεχίζει προς την κατεύθυνση Β (κατεύθυνση Α), μετά την απελευθέρωση μεγάλου αριθμού οχημάτων, αναγκάζεται να περάσει σε κόκκινο φως και να περιμένει για 3 δευτερόλεπτα (6).
Εάν κανένα όχημα δεν περάσει προς την κατεύθυνση Α (κατεύθυνση Β) μετά από δευτερόλεπτα από τον κωδικό κλήσης, και οι δύο πλευρές είναι σε κατάσταση πράσινου φωτός.
Σημείωση: υπολογισμός κατά την εισαγωγή CH2B προς την κατεύθυνση Β ή CH2A προς την κατεύθυνση Α ως σημείωση.
Λύση 2
1Τα οχήματα για τρεις εισόδους και εξόδους
Κατάλογος προϊόντων:
3 μικρά ελεγκτή κυκλοφορίας,
3pcs οδικά φώτα LED
Δύο κανάλια ανιχνευτής βρόχων 3pcs
1pcs ανιχνευτής μονοκύκλου
3pcs Προειδοποιητικό φως
1 μονάδα φραγμού
καλώδιο κυκλώματος και ηλεκτρική γραμμή
2Αρχή λειτουργίας:
Όταν δεν υπάρχει όχημα στις τρεις πλευρές, οι τρεις πλευρές δείχνουν όλα πράσινο φως, όταν υπάρχει ένα αυτοκίνητο που εισέρχεται CH1B σε CH2B, οι συναγερμοί W1 και W2 ακούγονται.
Αυτή τη στιγμή, το φως LB είναι ακόμα πράσινο, ενώ το LA και το LC αλλάζουν από πράσινο σε κόκκινο,Δεν επιτρέπονται οχήματα, περιμένετε 3 δευτερόλεπτα (6 δευτερόλεπτα με κωδικό κλήσης).
Εάν υπάρχουν περισσότερα οχήματα προς την κατεύθυνση Β, μετά την απελευθέρωση μεγάλου αριθμού οχημάτων, αναγκάζεται να περάσει σε κόκκινο φως και να περιμένει για 3 δευτερόλεπτα (6).
Εάν κανένα όχημα δεν περάσει προς την κατεύθυνση Α και προς την κατεύθυνση Γ μετά από δευτερόλεπτα (κωδικός κλήσης).
Όλες οι πλευρές είναι πράσινες.
Σημείωση: υπολογισμός κατά την εισαγωγή CH2B προς την κατεύθυνση Β ή CH2A προς την κατεύθυνση Α ως σημείωση.

Λύση 3
1Για μια είσοδο και μια έξοδο.
Κατάλογος προϊόντων:
Δύο τεμάχια φραγμών
Δύο έξυπνα φανάρια
4pcs ανιχνευτές μονοκύκλου
1pcs μονό φως LED "ΑΠΟΧΡΙΣΜΟΥ"
1pcs οδική λάμπα LED "Αργή"+Πράσινο
2Αρχή λειτουργίας:

Όταν το αυτοκίνητο μπαίνει στον βρόχο 1, το φως εισόδου 6 και το φως εξόδου 5 δείχνουν αργά.

Αφού το αυτοκίνητο βγει από τον βρόχο 1, θα έχει εξόδου καθυστέρησης ρελέ 6 δευτερολέπτων.

Μετά από 6s, το φως 5 και 6 θα αλλάξει σε μαύρο, φως 2 πράσινο. (η κατάσταση του φωτός καθορίζεται από την έξοδο ρελέ ή την πίεση εδάφους)

Η άλλη πλευρά δουλεύει το ίδιο.
Λύση 4
1.Για την ίδια είσοδο και έξοδο
Κατάλογος προϊόντων:
1pcs φράχτη φράχτη
1 τεμάχιο αναγνώστης UHF
1pcs έξυπνος ελεγκτής φανάρι
Δύο φανάρια
Δύο συσκευές ανίχνευσης διπλού καναλιού
1pcs ανιχνευτής μονοκύκλου
Χάρτη ή αυτοκόλλητο
Αρχή λειτουργίας:
Από την είσοδο στην έξοδο:
Όταν το αυτοκίνητο σε βρόχο1, και ενεργοποιήσει τον αναγνώστη καρτών, ο αναγνώστης θα διαβάσει την κάρτα, αν η κάρτα είναι έγκυρη, S1 θα είναι πράσινο, S2 γίνεται κόκκινο, και το εμπόδιο ανοιχτό.
Όταν το αυτοκίνητο στο βρόχο 2 το S1 θα γίνει κόκκινο και το S2 θα παραμείνει πράσινο.
Όταν το αυτοκίνητο περάσει τον βρόχο 2, το S1 γίνεται πράσινο και το S2 παραμένει πράσινο.
Αν δεν υπάρχει αυτοκίνητο, το πράσινο χρώμα στην είσοδο και την έξοδο συνεχίζει πάντα.
Από την έξοδο στην είσοδο:
Όταν το αυτοκίνητο είναι στο βρόχο 2, ο ανιχνευτής βρόχου θα ανοίξει το φράγμα, το S2 θα είναι πράσινο, το S1 θα γίνει κόκκινο.
Όταν το αυτοκίνητο είναι στον βρόχο 1, το S2 γίνεται κόκκινο και το S1 παραμένει πράσινο.
Όταν το αυτοκίνητο περάσει τον βρόχο 1, το S2 γίνεται πράσινο και το S1 παραμένει πράσινο.
Αν δεν υπάρχει αυτοκίνητο, το πράσινο χρώμα στην είσοδο και την έξοδο συνεχίζει πάντα.

Λύση 5
1Για μία πρόσβαση στην πύλη
Κατάλογος προϊόντων:
1 φανάρι
1pcs έξυπνος ελεγκτής κυκλοφορίας
2Αρχή λειτουργίας:
Όταν το αυτοκίνητο πιέζει το βρόχο Α, η IU ενεργοποιείται και το κόκκινο φως είναι αναμμένο
IU κρίνει αν το αυτοκίνητο είναι εγγεγραμμένο ή όχι, αν είναι άκυρο, η στροφή δεν θα ανοίξει, και να κρατήσει το κόκκινο φως; Όταν το αυτοκίνητο αφήνει το κόκκινο φως, σβήνει.
Εάν ισχύει, κόκκινο φως εκτός, πράσινο φως ανοιχτό
Όταν το όχημα περάσει τον βρόχο Β, η πύλη του δρόμου κλείνει και το πράσινο φως σβήνει.
Σχέδιο συστήματος:
